МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 декабря 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесение изменений в описание типа на рефлектометры импульсные РИ-ЗО7МЗ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «ЭРСТЕД» от 14 октября 2020 г. № 162 и № 161 приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на рефлектометры импульсные РИ-307МЗ на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на рефлектометры импульсные РИ-307МЗ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 62757-15, с связи с переименованием изготовителя с ЗАО «ЭРСТЕД», г. Санкт-Петербург на АО «ЭРСТЕД Взлет», г. Санкт-Петербург, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

■,ЪЕДЕ.Н1'Ы и СЕ Е’ТИСИКАЕ t Cl I

сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

I ..                           _______________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» декабря 2020 г. № 2164

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рефлектометры импульсные РИ-307М3

Рефлектометры импульсные РИ-307М3 (далее - рефлектометры) предназначены для:

• - измерения длины кабелей;

• -  измерения расстояния до неоднородностей волнового сопротивления или повреждений, используя импульсный метод;

• - определения характера повреждений.

Рефлектометры могут работать с симметричными и несимметричными кабелями с волновым сопротивлением от 25 до 500 Ом.

В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.

Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране, масштабируемом по дальности и амплитуде.

По форме импульсов можно сделать вывод о характере неоднородности линии (обрыв, короткое замыкание, замокание и т.д.). По времени задержки отраженного сигнала и скорости распространения сигнала в линии рассчитывается расстояние до неоднородности волнового сопротивления.

Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

В качестве зондирующего используется импульс положительной полярности. Длительность зондирующего импульса автоматически меняется с изменением масштаба поддиапазона измерений. Параметры зондирующих импульсов приведены в Таблице 3.

Выходные и входные сигналы рефлектометров преобразуются с помощью АЦП, обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом дисплее. Результаты измерений (рефлектограммы) могут быть сохранены во внутренней памяти прибора (300 рефлектограмм), либо переданы на внешний накопитель (USB-Flash).

Основные узлы рефлектометров: генератор импульсов, приемник импульсов, аналогоцифровой преобразователь, микропроцессор с энергонезависимой памятью, графический ЖК-дисплей диагональю 10 дюймов с разрешением 640 на 480 точек, клавиатура, источник питания.

Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш. Приборы имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются системные часы.

Конструктивно рефлектометры выполнены в ударопрочном пластмассовом корпусе, закрываемом крышкой. ЖК-дисплей, органы управления и разъемы для подключения исследуемых линий, разъемы питания и порта USB расположены на лицевой панели.

Питание - от встроенной аккумуляторной батареи. Приборы оснащены функцией контроля состояния аккумуляторной батареи. Для экономии заряда батареи рефлектометры оснащены функцией автовыключения при бездействии.

Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

Приборы относятся к ремонтируемым и восстанавливаемым изделиям.

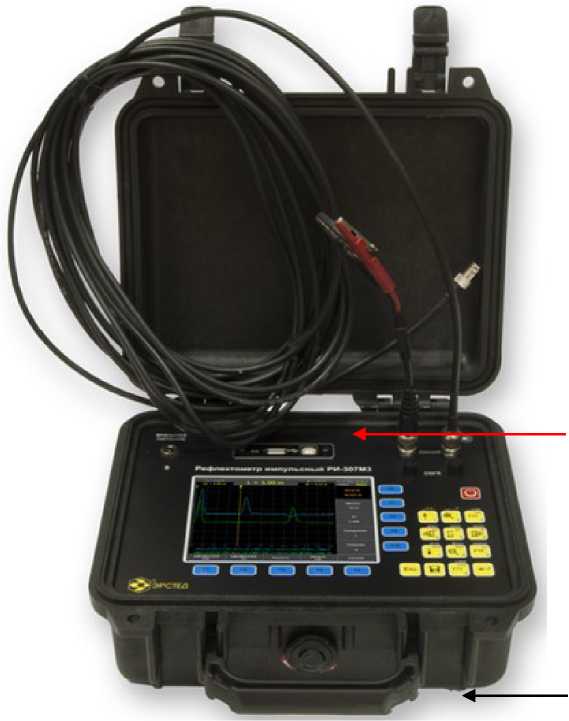

Общий вид рефлектометров приведен на рисунке 1.

Место нанесения знака поверки

Место пломбирования

Рисунок 1 - Общий вид рефлектометров импульсных РИ-307М3

Рефлектометры имеют встроенное программное обеспечение (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 - Характеристики встроенного программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

Параметры зондирующего импульса положительной полярности приведены в таблице 3.

Таблица 3

Примечание: Ти - длительность импульса;

Тн - время нарастания импульса;

Umax - амплитуда зондирующего импульса.

Таблица 4

Примечание: КУ - коэффициент укорочения.

наносится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки рефлектометров импульсных РИ-307М3 приведен в таблице 5.

Таблица 5 - Комплектность

осуществляется по документу РЭ 4221-008-23133821-15 «Рефлектометры импульсные РИ-307М3. Руководство по эксплуатации. Раздел 9 «Методика поверки», утвержденному ФГУП «ВНИИМС» 27.10.2015 г.

Средства поверки: генератор сигналов произвольной формы 33250A (Госреестр № 52150-12); осциллограф цифровой GDS-820S (Госреестр № 25618-03).

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РЭ 4221-008-23133821-15.

• 1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

• 2. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

• 3. ТУ 4221-008-23133821-15     Рефлектометр импульсный РИ-307М3. Технические условия.

Акционерное общество «ЭРСТЕД» (АО «ЭРСТЕД»), г. Санкт-Петербург.

Адрес: 196244, г. Санкт-Петербург, Витебский проспект, д. 23, корп. 1, лит. А, пом. 3Н.

ИНН 7810609756.

Тел: 8(812) 334-37-37; факс: 8(812) 379-00-26.

Web-сайт: http://www.ersted.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел./факс: (495)437-55-77 / 437-56-66.

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
