МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

05 марта 2020 г.                                            _№  476

Москва

О переоформлении, продлении срока действия свидетельства об утверяедении типа средства измерений № 39674 «Газоанализаторы ПГА-200» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НПП «Электростандарт» от 28 января 2020 г. № 10/20, приказываю:

• 1. Внести изменения в описание типа на газоанализаторы ПГА-200, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 27731-10, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства об утверждении типа № 39674 «Газоанализаторы ПГА-200» на последующие 5 лет.

• 3.  Переоформить свидетельство об утверждении типа № 3 9674 «Газоанализаторы ПГА-200», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 27731-10,. в связи с переименованием изготовителя с ЗАО «НПП «Электростандарт»;, г. . Санкт-Петербург на АО «Н11П «Электростандарт», г. Санкт-Петербург.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП  «ВНИИМС» (А.Ю. Кузину)  обеспечить в  соответствии

с Административным регламентом . оформление свидетельства с описанием типа     средства     измерений \ и .   выдачу     его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  С.С. Голубев

г                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OQE1036E1B07EOFB80EA11S900BCB6D090 Кому выдан: ГолубевСергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020 ________—________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «05» марта 2020 г. № 476

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ПГА-200

Газоанализаторы ПГА-200 предназначены для измерений объемной доли диоксида углерода, метана, пропана, а также массовой концентрации оксида углерода, сероводорода, диоксида азота и диоксида серы в смеси с воздухом или азотом, объемной доли кислорода в смеси с азотом.

Газоанализаторы являются портативными многоканальными приборами непрерывного действия.

Принцип действия газоанализаторов:

• - по измерительным каналам объемной доли диоксида углерода, метана или пропана -оптический инфракрасный, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент (датчики ДГО);

• - по измерительным каналам объемной доли кислорода, оксида углерода, сероводорода, диоксида азота, диоксида серы - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента (датчики ДГЭ).

Способ забора пробы - диффузионный.

В состав газоанализатора входят блок электроники и датчики.

Блок электроники газоанализаторов осуществляет усиление, аналого-цифровое преобразование сигналов от датчиков, вычисление результатов измерений по заложенным во флэш-память датчика градуировочным коэффициентам и прочим настроечным параметрам, вывод информации на двухстрочный жидкокристаллический дисплей, а также сравнение значений выходных сигналов с заданными пороговыми значениями и выработку управляющих сигналов для световой и звуковой сигнализации.

В корпус газоанализатора, в зависимости от исполнения, могут быть установлены:

• - один оптический и один электрохимический датчик;

• - один оптический датчик;

• - один или два электрохимических датчика.

Питание газоанализаторов осуществляется от блока аккумуляторов напряжением (2,4±0,24) В (два аккумулятора типа Ni МН VH AA-2000).

Газоанализаторы обеспечивают световую и звуковую сигнализацию при достижении концентрацией определяемых компонентов двух фиксированных значений порогов сигнализации. По первому порогу (предупредительная сигнализация) выдаются прерывистый звуковой сигнал и световой сигнал - мигание светодиодов ТРЕВОГА. По второму порогу (аварийная сигнализация) звуковой сигнал - непрерывный, световой сигнал - непрерывное свечение светодиодов ТРЕВОГА.

Общий вид газоанализатора, место нанесения знака утверждения типа и схема пломбирования корпуса газоанализатора от несанкционированного доступа представлены на рисунках 1 и 2.

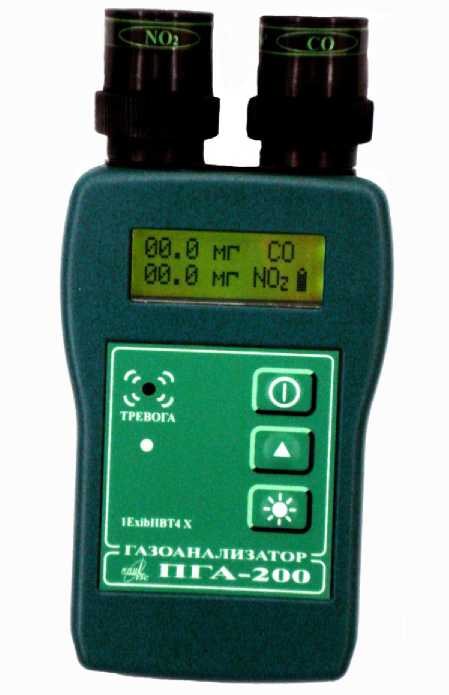

Рисунок 1 - Общий вид газоанализатора ПГА-200

Знак

Пломба

Рисунок 2 - Схема пломбирования корпуса газоанализатора ПГА-200 от несанкционированного доступа и место нанесения знака утверждения типа

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:

- прием и обработку измерительной информации от первичных измерительных преобразователей содержания определяемых компонентов в воздухе рабочей зоны;

- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;

- хранение измерительной информации в памяти газоанализатора.

Встроенное ПО газоанализаторов также реализует следующие расчетные алгоритмы:

1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

2) непрерывную самодиагностику аппаратной части газоанализатора.

Встроенное ПО газоанализатора идентифицируется посредством отображения надписи «Programma PGA-200» и номера версии на дисплее при включении.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО газоанализатора ИГА-200

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Метрологические характеристики газоанализаторов приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по измерительным каналам

Продолжение таблицы 2

Таблица 3

Таблица 4-Основные технические характеристики газоанализаторов

Продолжение таблицы 4

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на задней стороне корпуса газоанализатора.

Комплектность средства измерений

Таблица 5- Комплектность газоанализаторов

Поверка осуществляется по документу МП-242-0997-2010 "ГСИ. Газоанализаторы ПГА-200. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 30 апреля 2010 г. с изменением №1 от 05.02.2015 г.

Основные средства поверки:

• - стандартные образцы состава газовые смеси метан - азот (ГСО 9750-2011), пропан - азот (ГСО 10262-2013), диоксид углерода - азот (ГСО 10241-2013), кислород - азот (ГСО 10253-2013) оксид углерода - воздух (ГСО 10242-2013), сероводород - воздух (ГСО 10329-2013), диоксид азота - воздух (ГСО 10331-2013), диоксид серы - воздух (ГСО 10342-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

• - поверочный нулевой газ (ПНГ) - воздух марки А или Б, выпускаемый по ТУ 6-21-5-82 в баллонах под давлением;

• - азот газообразный особой чистоты сорт 2-й по ГОСТ 9293-74 в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Сведения о методиках (методах) измерений

приведены в документе ЯВША.413311.012 РЭ «Газоанализатор ПГА-200. Руководство по эксплуатации».

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

Технические условия ЯВША.413311.012 ТУ.

Изготовитель

Акционерное общество «Научно-производственное предприятие «Электронстандарт»

(АО «НПП «Электронстандарт»)

ИНН 7810098300

Адрес: 196084, Санкт-Петербург, Цветочная ул., д.25, корпус 3

Телефон/факс: (812) 676-28-81/(812)676-28-86

E-mail veber@elstandart.spb.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт www.vniim.ru

E-mail info@vniim.ru Регистрационный номер в реестре аккредитованных лиц RA.RU.311541.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«05» марта 2020 г.
