ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные А3

Назначение средства измерений

Счетчики электрической энергии статические трехфазные А3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, показателей качества электрической энергии (отклонение напряжения, отклонение основной частоты напряжения, длительность провала напряжения, глубина провала напряжения, длительность перенапряжения) в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованиями их в цифровой код и обработкой, а также с последующим отображением на дисплее отчетного устройства или дисплее устройства сбора показаний результатов измерений и информации:

  • - количества электрической энергии активной, кВт^ч;

  • - количества электрической энергии реактивной, квар^ ч;

  • - значения текущего времени;

  • - значения показателей качества электрической энергии;

  • - действующего тарифа с учетом наличия до 24 временных зон суток (до 24 переключений тарифов в течение суток) раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для каждого месяца года.

Конструкция счетчиков состоит из корпуса и крышки клеммной колодки (зажимной платы). В корпусе расположены печатная плата, клеммная колодка (зажимная плата), измерительные элементы, имеющие три цепи измерения тока и три цепи измерения напряжения в трехфазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе, вспомогательные цепи и источник постоянного тока, реле отключения нагрузки. Крышка клеммной колодки (зажимной платы) при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики предназначены для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационновычислительных комплексах контроля и учета электроэнергии.

Для передачи результатов измерений и информации во внешние измерительные системы (далее - ИС), связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, используются вспомогательные цепи счетчика, на базе которых могут быть реализованы совместно или по отдельности:

  • - радиомодуль;

  • - интерфейс оптического типа;

  • - интерфейс передачи данных RS-485;

  • - импульсное выходное устройство.

Импульсное выходное устройство и цифровой интерфейс передачи данных RS-485 гальванически изолированы от сети переменного тока и требуют внешнего источника питания.

Счетчики имеют встроенные энергонезависимые часы реального времени и обеспечивает поддержку текущего астрономического времени (секунды, минуты, часы) и календаря (число, месяц, год). Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.

Счетчик обеспечивают выполнение следующих функций:

- дистанционное отключение подключаемой нагрузки посредством команды от ИС;

- автоматическое отключение подключаемой нагрузки при превышении установленного значения потребляемой мощности электрической энергии и повторное подключение после снижения потребителем потребляемой мощности электрической энергии подключаемой нагрузки и нажатием кнопки на щитке счетчика;

- контроль вскрытия кожуха (крышки корпуса);

- контроль вскрытия крышки клеммной колодки (зажимной платы) счетчика;

- контроль температуры внутри счетчика;

- контроль возникновения магнитного поля;

А3

- контроль пропадания напряжения сети переменного тока. Модификации счетчиков и структура обозначения возможных исполнений счетчиков приведена ниже.

_ T x x(x)A Q OR L SN W -x

Класс точности

Варианты: A, B, C, D (в соответствии с таблицей 2)__________________________

W: модификация без радиомодуля ______нет символа: счетчик c радиомодулем

N: модификация без дисплея __________нет символа: счетчик c дисплеем_______

S: корпус наружной установки

M1: счетчик в корпусе «мини» M2: счетчик в корпусе «мини» с удлиненной клеммной колодкой Н: счетчик в корпусе «нано» _______________нет символа: счетчик в обычном корпусе __________________Наличие реле управления нагрузкой _____________________Наличие интерфейса RS-485___________ _________________________Наличие оптического порта___________

Q: модификация с нормируемыми измерениями характеристик показателей качества электроэнергии нет символа: модификация без нормируемых измерений характеристик ______________________________показателей качества электроэнергии Наличие контроля тока в нейтральном _________________________________проводе_____________________________ Номинальный/базовый (максимальный ток), A _____________________________________Варианты: в соответствии с таблицей 2 Номинальное фазное/линейное напряжение, В Варианты:

230 В: 3x(120-230)/(208-400) ______________________________________________57,7 В: 3x57,7/100______________________

T: счетчик трансформаторного включения

нет символа: счетчик непосредственного ___________________________________________включения________________________ __________________________________________________Тип счетчика (наименование)__________ Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.

Пример записи счетчика электрической энергии статического трехфазного косвенного типа включения, с номинальным напряжением 57,7/100 В, с номинальным (максимальным) током 1 (10) А, c наличием контроля тока в нейтральном проводе, с наличием оптического порта, с интерфейсом RS-485, выполненном в обычном корпусе, с дисплеем, с радиомодулем, класса точности 0,5S при измерении активной энергии, 0,5 - при измерении реактивной энергии, при заказе и в документации другой продукции - счетчик электрической энергии статический трехфазный А3 T 57,7В 1(10)А IOR-A.

Приказ Росстандарта №1629 от 01.08.2018, https://oei-analitika.ru

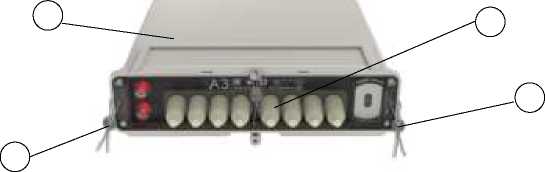

б) счетчики в корпусе наружной установки

Приказ Росстандарта №1629 от 01.08.2018, https://oei-analitika.ru

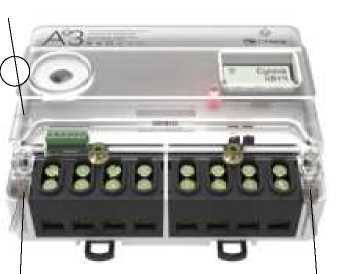

Общий вид и схемы пломбировки счетчиков показаны на рисунке 1.

Приказ Росстандарта №1629 от 01.08.2018, https://oei-analitika.ru

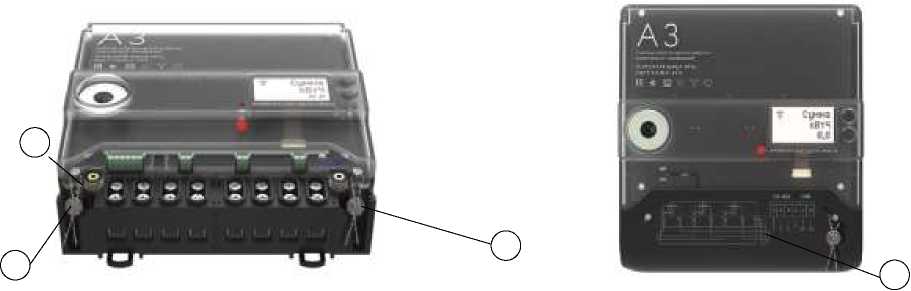

а) счетчики в обычном корпусе

Приказ Росстандарта №1629 от 01.08.2018, https://oei-analitika.ru

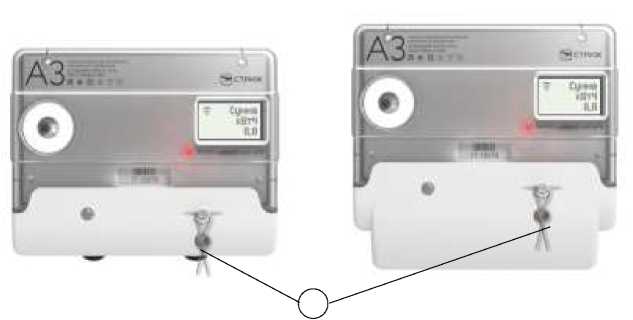

в) счетчики в корпусе «мини»

г) счетчики в корпусе «мини» с удлиненной клеммной колодкой

Приказ Росстандарта №1629 от 01.08.2018, https://oei-analitika.ru

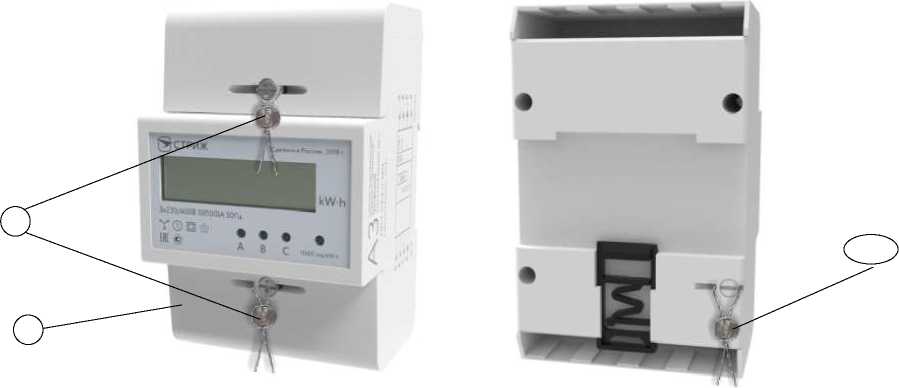

д) счетчики в корпусе «нано»
