МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

11 декабря 2018 г.                                                  2646

Москва

О внесении изменений в описание типа на толщиномеры ультразвуковые ТУЗ-2

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «НПК «ЛУЧ» от 21 июня 2018 г. № 031 приказываю:

• 1. Внести изменения в описание типа на толщиномеры ультразвуковые ТУЗ-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24011-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В.Того лев),  ФГУП «ВНИИМС»

(А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

___________________________У

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» декабря 2018 г. № 2646

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры ультразвуковые ТУЗ-2

Толщиномеры ультразвуковые ТУЗ-2, далее по тексту - толщиномеры, переносные, ручные, общего назначения, предназначенны для контактного измерения толщины изделий из различных конструкционных материалов с скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.

Толщиномер представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП).

Электронный блок выполнен в жестком металлическом корпусе (горизонтальной или вертикальной ориентации). На лицевой панели расположены многофункциональный цифровой дисплей и маслобензостойкая пленочная клавиатура. Встроенный источник питания (аккумуляторная батарея) размещен внутри корпуса. Конструкция толщиномера предусматривает пломбирование электронного блока прибора от несанкционированного доступа. Места пломбирования указаны стрелками на рисунке 1.

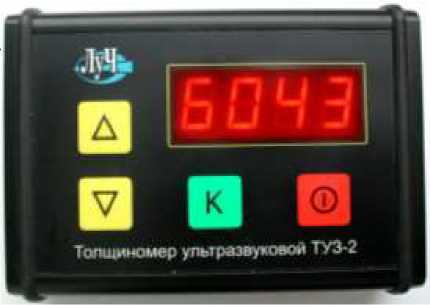

Фотография толщиномера представлена на рисунке 1._____________________

Рисунок 1 - Общий вид толщиномеров ТУЗ

УЛ ЬТРАЭВУ КОВО Й ТОЛ ЩИ Н 0 М ЕР ТУ 3*2             !

ЗАВ 23В7      201 г. t (0.1 + C_f0G5 Н)

ЛИВЕ 415119 01а www-lucti ш _________

Рисунок 2 - Место нанесения знака утверждения типа.

Вид шильдика, закрепленного на задней панели представлен на рисунке 2.

В основу работы толщиномера положена способность ультразвуковых колебаний (УЗК) отражаться от границы сред с различными акустическими сопротивлениями.

Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1

Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на заднюю панель электронного блока толщиномера в виде шильдика.

Таблица 3

* - толщиномер поставляется с одним УЗ ПЭП типа П112-5-10/2-Т-003. Количество дополнительно поставляемых УЗ ПЭП и их рабочая частота оговариваются при оформлении заказа.

** - поставка оговаривается дополнительно при оформлении заказа.

осуществляется по документу ЛИВЕ.415119.018 МП «Толщиномер ультразвуковой ТУЗ-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 г.

Основные средства поверки: Комплект ультразвуковых стандартных образцов толщины КУСОТ 180, диапазон толщин 0,2 - 300 мм, погрешность 0,3 - 0,7%, образец МД4-У из комплекта образцов с искусственными отражателями КМД4-У, толщина 500 мм, погрешность ± 0,775 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ЛИВЕ.415119.018 ТУ. Толщиномер ультразвуковой ТУЗ-2. Технические условия

Общество с ограниченной ответственностью «Научно-промышленная компания «ЛУЧ» (ООО «НПК «ЛУЧ»)

ИНН 5001080093

Адрес: 143930, Московская обл., г. Балашиха, мкр. Салтыковка, ш. Ильича, д.1 Тел./факс: (498) 520-77-99

E-mail: luch@luch.ru

Web-сайт: www.luch.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

ИНН 7736042404

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
