МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

4 февраля 2019 г.                                            №   155

Москва

О переоформлении свидетельств об утверждении типа средства измерений № 19027 и № 19027/1 «Системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG А)» и внесении изменений

в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «Си Ай С-Контролс» от 20 марта 2018 г. № 030 и № 031 приказываю:

• 1. Внести изменения в описание типа на системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG А), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27851-04, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0765-7-2018 «ГСИ. Системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG А). Методика поверки», утвержденному ФГУП «ВНИИР» 20 июня 2018 г., и распространить действие документа на системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG А), находящиеся в эксплуатации.

• 3.  Переоформить свидетельства об утверждении типа №  19027

и № 19027/1 «Системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG А)», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 27851-04, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                    ¹

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: Q0E1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

X__________—__________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG A) (далее - системы) предназначены для измерений массы, объема, уровня, плотности, температуры, уровня подтоварной воды и долевого (процентного) содержание воды в нефти, нефтепродуктах и других жидкостях (далее - продукт) в резервуарах.

Система реализует косвенный метод измерений, основанный на гидростатическом принципе по ГОСТ Р 8.595-2004 и может быть выполнена в двух модификациях MTG S и MTG A. В модификации MTG A система состоит из измерителя MTG, устанавливаемого на резервуар. В модификации MTG S система состоит из одного или нескольких измерителей MTG и компьютера с программным обеспечением Win TG, в нее также могут входить интерфейсные модули E/TGI с показывающим устройством и/или интерфейсные модули ISB.

Конструктивно измеритель MTG представляет собой трубную конструкцию постоянного диаметра, состоящую из нескольких секций с расположенными между ними сенсорными модулями и микропроцессорного трансмиттера. Каждая секция выполнена в виде отрезка трубы из нержавеющей стали длиной от 0,3 до 3,5 м, в зависимости от высоты резервуара, с резьбовыми соединениями на торцах. В каждый сенсорный модуль входит платиновый термопреобразователь сопротивления Pt100 класса А по ГОСТ Р 8.625-2006 с 4-х проводной схемой подключения и преобразователь абсолютного давления. Все провода от преобразователей температуры и давления расположены внутри секции и подключаются к микропроцессорному трансмиттеру, устанавливаемому на крыше резервуара.

Принцип работы системы MTG состоит в следующем. Преобразователи температуры и давления, расположенные в продукте и в газовом пространстве над ним, измеряют соответственно температуру и давление. Микропроцессорный трансмиттер производит опрос и обработку сигналов от преобразователей температуры и давления и вычисление массы, объема, уровня, плотности и средней температуры продукта в резервуаре. Кроме того, система MTG позволяет измерять объем нефти и нефтепродуктов, приведенный к стандартным условиям, плотность продукта между сенсорными модулями и вычислять уровень раздела сред и относительное массовое и объемное содержание одного продукта в другом, в частности воды в нефти или нефтепродукте.

Полученную информацию микропроцессорный трансмиттер передает по протоколу MODBUS RTU по RS-485 на интерфейсный модуль E/TGI или компьютер. В компьютере проводится архивирование полученной информации, создание отчетов, индикация и регистрация аварийных и нештатных ситуаций (выход за установленные пределы давления в газовой фазе, плотности продукта и др.).

Система MTG может входить в состав измерительных систем более высокого уровня.

При установке системы MTG на резервуары процедура измерений регламентируется методикой измерений.

Варианты конфигурации системы MTG (количество и расстояние между сенсорными модулями) определяют ее метрологические характеристики.

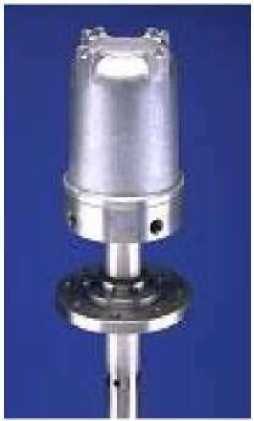

Общий вид микропроцессорного трансмиттера с трубной конструкцией представлен на рисунке 1.

Рисунок 1 - Общий вид микропроцессорного трансмиттера с трубной конструкцией

Общий вид интерфейсного модуля E/TGI представлен на рисунке 2.

Рисунок 2 - Общий вид интерфейсного модуля E/TGI

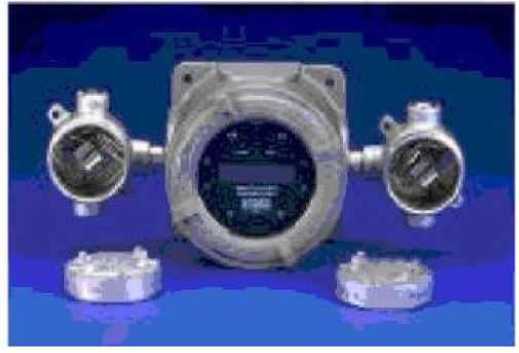

Общий вид интерфейсного модуля E/TGI-EX представлен на рисунке 3.

Рисунок 3 - Общий вид интерфейсного модуля E/TGI-EX

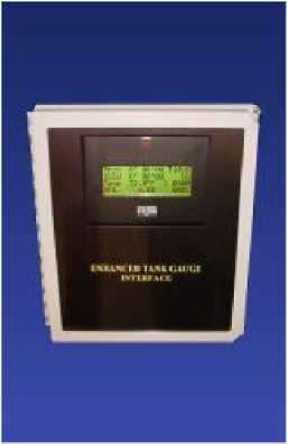

Общий вид интерфейсного модуля E/TGI-WP в пылевлагозащищенном исполнении представлен на рисунке 4.

Рисунок 4 - Общий вид интерфейсного модуля E/TGI-WP в пылевлагозащищенном исполнении

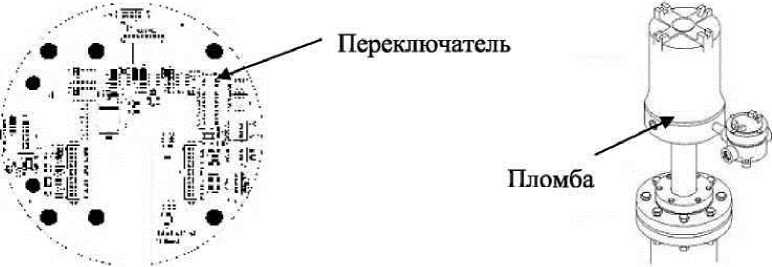

Общий вид переключателя на плате трансмиттера для защиты от записи в настройки системы и место пломбировки представлен на рисунке 5.

Рисунок 5 - Общий вид переключателя на плате трансмиттера для защиты от записи в настройки системы и место пломбировки

Программное обеспечение (далее - ПО) систем измерительных количества жидкости в резервуарах MTG состоит из ПО трансмиттера системы. ПО интерфейсного модуля ISB, ПО интерфейсного модуля E/TGI, ПО Win TG.

ПО интерфейсного модуля ISB, ПО интерфейсного модуля E/TGI и ПО Win TG используются в модификации системы MTG S и применяется для отображения результатов измерений и вычислений системы.

ПО трансмиттера системы трансмиттера системы предназначено для обработки результатов измерений давления и температуры сенсорными модулями системы и вычислений количества и параметров жидкости и паров над жидкостью в резервуаре, а также передачу измеренных и вычисленных параметров по протоколу MODBUS в интерфейсные модули системы и другое ПО.

ПО трансмиттера системы не разделено на метрологически значимую часть ПО и метрологически не значимую часть ПО и является интегральной частью микропроцессора трансмиттера.

Для защиты от изменений параметров настройки системы на электронной плате трансмиттера имеется переключатель, который исключает внесение изменений в настройки системы.

Идентификационные данные программного обеспечения системы приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и изменений данных.

Основные метрологические характеристики систем приведены в таблице 2.

Таблица 2 - Метрологические характеристики систем

Окончание таблицы 2

Основные технические характеристики систем приведены в таблице 3.

Таблица 3 - Технические характеристики систем

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность систем приведена в таблице 4.

Таблица 4 - Комплектность системы

Продолжение таблицы 4

Поверка осуществляется по документу МП 0765-7-2018 «ГСИ. Системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG A). Методика поверки», утвержденному ФГУП «ВНИИР» 20.06.2018 г.

Основные средства поверки:

• - рабочий эталон единицы уровня жидкости по ГОСТ 8.477-82 или рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98 с верхним пределом измерений, соответствующим верхнему пределу измерений уровня продукта системой, c пределом допускаемой абсолютной погрешности не более ±1 мм;

• - рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98 с верхним пределом измерений 10 м (регистрационный номер 55464-13);

• - рабочий эталон единицы температуры в диапазоне значений от минус 55 до плюс 80 °С по ГОСТ 8.558-2009 c пределом допускаемой абсолютной погрешности не более ±0,1 °С;

• - рабочий эталон единицы плотности в диапазоне значений от 650 до 1100 кг/м³ по ГОСТ 8.024-2002 с пределом допускаемой абсолютной погрешности не более ±0,5 кг/м³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы или в паспорт системы.

приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 Системы информационно-измерительные. Общие требования

ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение

Приказ Минэнерго от 15 марта 2016 г. № 179 Об утверждении перечня изменений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Техническая документация Innovative Measurement Methods Inc., США

Innovative Measurement Methods Inc, США

Адрес: 910 Industrial Blvd. Suite A, Sugar Land, TX, 77478, USA

Телефон: + 1-281-980-3999 ext. 215

E-mail: info@immi-tech.com

I.M.M.I. Israel Ltd., Израиль

Адрес: 2 Faran St., Suite 22A, Yavne 8122502, Israel

Телефон: +972-8-932-7280

Факс: +972-8-943-5444

E-mail: info@immi-tech.com

Акционерное общество «Си Ай С-Контролс» (АО «Си Ай С-Контролс»)

Адрес: 117105, г. Москва, ул. Варшавское шоссе, д. 1, стр. 1-2, БЦ W-Plaza, офис А 405 Телефон (факс): +7 (495) 775-74-01, +7 (495) 775-74-02

E-mail: info@cis-controls.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77/+7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон/факс: +7 (843) 272-70-62/+7 (495) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
