№2117 от 15.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 212398
О внесении изменений в описание типа на
Комплексы программно-аппаратные суточного мониторирования АД "БиПиЛАБ"
Приказы по основной деятельности по агентству Вн. Приказ № 2117 от 15.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
№ 2117
___15 декабря 2020 г.
Москва
О внесении изменений в описание типа на комплексы программно-аппаратные суточного мониторирования АД «БиПиЛАБ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «Петр Телегин» от б/д № б/н приказываю:
-
1. Утвердить новую редакцию описания типа на комплексы программноаппаратные суточного мониторирования АД «БиПиЛАБ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 51278-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ВР.2005.000 МП с изменением № 2 «ГСП. Комплексы программно-аппаратные суточного мониторирования АД «БиПиЛАБ»Методика поверки» и распространить действие документа на комплексы программно-аппаратные суточного мониторирования АД «БиПиЛАБ», находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
f л
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии _________
С.С.Голубев
ы днны о cl-р iификл! t. pm
Сертификат: 01C9SC9A007CACB9B24B5327C21BB4CE93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
к_____________11____________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» декабря 2020 г. № 2117
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-аппаратные суточного мониторирования АД "БиПиЛАБ"
Назначение средства измеренийКомплексы программно-аппаратные суточного мониторирования АД "БиПиЛАБ" (в дальнейшем - комплекс) предназначены для автоматического неинвазивного измерения артериального давления (АД) и частоты пульса (ЧП) пациентов.
Описание средства измеренийПринцип действия комплекса основан на длительном (в течение суток и более) измерении осциллометрическим или аускультативным методом и регистрации артериального давления (АД) с помощью носимого монитора с встроенным программным обеспечением с последующей передачей в персональный компьютер для анализа и расчета дополнительных параметров гемодинамики с помощью специализированной программы.
Комплекс представляет собой аппаратно-программную систему.
Комплекс состоит из носимых мониторов "БиПиЛАБ" или "БиПиЛАБ-М" (варианты с различной комплектацией) с чехлом и ремнями, манжет разных размеров, кабелей и адаптеров для подключения к ПК, модуля активности и положения "МАП" и специального программного обеспечения с программными модулями, поставляемого на компакт диске и устанавливаемого на персональном компьютере (ПК).
Носимые мониторы, входящие в состав комплекса, приведены в таблице 1.
Таблица 1
Обозначение монитора |
Особенности исполнения |
Монитор носимый АД "БиПиЛАБ" |
Обеспечивает измерение АД и ЧП осциллометрическим методом и связь с ПК через порт USB. Кроме того, опционально обеспечивает:
|
Монитор носимый АД "БиПиЛАБ-М" |
Обеспечивает измерение АД и ЧП осциллометрическим методом и связь с ПК через порт USB с помощью кабеля связи или MicroSD карты через устройство для чтения карт памяти (карт-ридер). Кроме того, опционально обеспечивает:
|
Модуль активности и положения "МАП" |
При совместном использовании с монитором носимым АД "БиПиЛАБ" либо с монитором МнСДП-1 или МнСДП-2 ТУ 9441-001-39238870-2002, обеспечивает функции регистрации активности и положения тела пациента по 3-м основным осям с дополнительным бедренным датчиком положения |
Специальное программное обеспечение «BPLabWin», поставляемое на компакт диске и установленное в ПК, обеспечивает подготовку носимых мониторов к исследованию (ввод
данных о пациенте, занесение плана мониторирования), считывание результатов мониторирования в ПК, анализ данных суточного мониторирования и печать отчета.
Носимые мониторы «БиПиЛАБ» и «БиПиЛАБ-М» выпускаются в 7-и вариантах комплектации: Н, К, А, В, АВ, АК, АКВ. Вариант комплектации Н является наиболее простым; в этом варианте беспроводная связь монитора с ПК осуществляется только через инфракрасный интерфейс. Отличия вариантов комплектации заключаются: в наличии возможности измерения АД аускультативным методом Короткова (варианты К, АК, АКВ), наличии встроенного датчика для регистрации активности и положения тела пациента по 2-м основным осям (варианты А, АВ, АК, АКВ), наличии беспроводной связи с ПК через Bluetooth (варианты АВ, АКВ).
Модуль активности и положения тела «МАП» при совместном использовании с носимым монитором «БиПиЛАБ» обеспечивает функции регистрации активности и положения тела пациента по трем основным осям с дополнительным бедренным датчиком положения.
Для приема и анализа записанной в мониторе измеренных значений АД требуется персональный компьютер (ПК) с USB портами с операционной системой Windows.
Конструктивно носимые мониторы выполнены в корпусе из ударопрочной пластмассы, внутри которого расположены компрессор, клапаны, батарейный отсек и плата, на которой расположены датчики, основные электронные узлы монитора, индикатор и кнопка START/STOP.
На лицевой панели монитора закреплен пневморазъем, предназначенный для подключения к монитору удлинительного шланга пневмоманжеты.
Общий вид комплекса представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
![Приказ Росстандарта №2117 от 15.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608793661399_files/1608793661399-1.jpg)

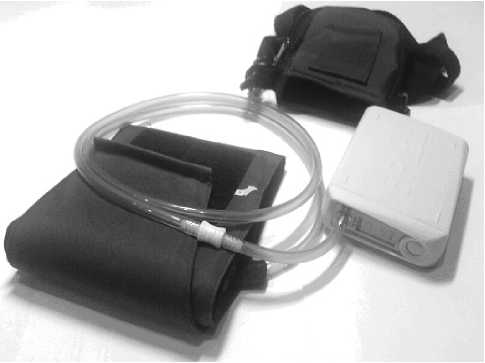

а) внешний вид мониторов "БиПиЛАБ"
![Приказ Росстандарта №2117 от 15.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608793661399_files/1608793661399-2.jpg)

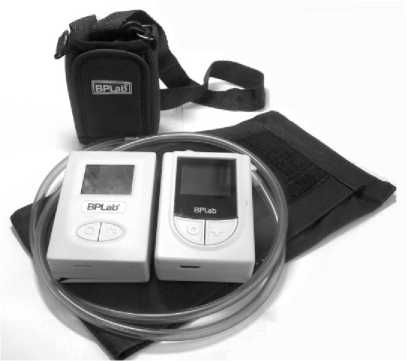

б) внешний вид мониторов "БиПиЛАБ-М"
![Приказ Росстандарта №2117 от 15.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608793661399_files/1608793661399-3.jpg)

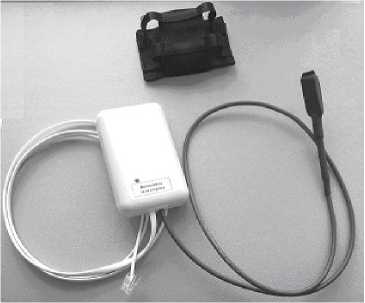

в) внешний вид модуля активности и положения "МАП" Рисунок 1 - Общий вид комплекса

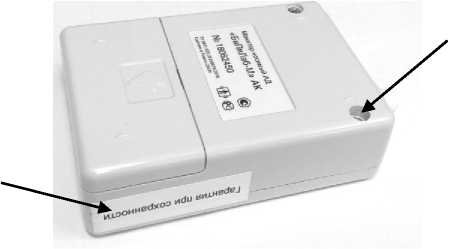

Место расположения защитной пломбы
![Приказ Росстандарта №2117 от 15.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608793661399_files/1608793661399-4.jpg)
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (ПО) комплекса состоит из трех частей:
-
- встроенное в носимый монитор «БиПиЛАБ» ПО «BPMonitor»;
-
- встроенное в носимый монитор «БиПиЛАБ-М» ПО «BPMonitor;
-
- автономная часть ПО «BPLabWin», устанавливаемая в персональный компьютер рабочей станции.
Автономная часть ПО «BPLabWin», установленная в персональный компьютер, обеспечивает:
-
- подготовку носимого монитора к работе (занесение в монитор данных о пациенте и плана мониторирования);
-
- перенос данных из носимого монитора в компьютер по окончании мониторирования;
-
- расчет значений и суточных трендов дополнительных параметров гемодинамики (путем математической обработки первичных данных, зарегистрированных монитором);
-
- анализ данных суточного мониторирования и печать отчета.
Встроенные в носимые мониторы «БиПиЛАБ» и «БиПиЛАБ-М» ПО «BPMonitor» в различных режимах обеспечивают:
-
- проведение измерений АД в соответствии с занесенным планом мониторирования;
-
- отображение на индикаторе результатов измерения в виде сменяющих друг друга значений систолического, диастолического АД и частоты пульса;
-
- отображение на индикаторе текущего времени (часы, минуты), номера измерения;
-
- отображения состояния разряда источника питания;
-
- отображение перехода в тестовый режим и в режим защитной паузы.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BPMonitor |
Номер версии (идентификационный номер) ПО |
Не ниже 01.Х |
Цифровой идентификатор ПО |
- * |
Идентификационное наименование ПО |
BPLabWin |
Номер версии (идентификационный номер) ПО |
Не ниже 04.Х |
Цифровой идентификатор ПО |
- * |
*- доступ к ПО имеют только сервисные инженеры фирмы-производителя |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений давления носимыми мониторами АД, мм рт.ст.:
|
от 0 до 300 от 0 до 180 |
Пределы допускаемой погрешности измерения давления носимыми мониторами АД, мм рт. ст. |
±3 |
Диапазон измерения частоты пульса носимыми мониторами АД, ударов в минуту |
от 20 до 240 |
Пределы допускаемой погрешности измерения частоты пульса носимыми мониторами АД:
|
±1 ±2 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Метод измерения артериального давления |
осциллометрический, возможно применение аускультативного метода |
Средняя скорость стравливания давления в пределах диапазонов давления в манжете, соответствующих моментам определения систолического и диастолического АД, мм рт. ст./с |
от 2 до 5 |
Время установления рабочего режима носимых мониторов АД, с, не более |
10 |
Общая продолжительность мониторирования носимыми мониторами АД при питании от полностью зараженных аккумуляторов емкостью 2700 мА*ч, ч, не менее часов. |
48 |
Общая продолжительность мониторирования с возможной заменой элементов питания, суток, не менее |
6 |
Время хранения информации в носимых мониторах АД после окончания исследования, ч, не менее |
72 |
Ход часов реального времени в носимых мониторах АД в отсутствие элементов питания обеспечивается в течение, ч, не менее |
72 |
Носимые мониторы АД обеспечивают следующие варианты запуска процесса измерения |
- вручную при нажатии на кнопку START/STOP; в автоматическом режиме с интервалом между измерениями, программируемым от |
Наименование характеристики |
Значение |
компьютера. Интервалы между измерениями могут устанавливаться в диапазоне от 3 до 720 мин отдельно для дневного, ночного и специальных интервалов; - внешний запуск от компьютера (при наличии беспроводной связи с компьютером.) | |
Носимые мониторы АД обеспечивают прерывание |
при нажатии на кнопку |
процесса измерения и сброс давления в манжете |
START/STOP. |
Носимые мониторы АД обеспечивают запоминание и последующую передачу в компьютер результатов | |
измерений, не менее |
999 |
Результат измерения включает |
время измерения в часах и минутах, систолическое и диастолическое АД, частоту пульса;
измерения - время измерения в часах и минутах, код ошибки. |
Электропитание комплекса осуществляется: |
от 2 NiMH аккумуляторов |
для носимых мониторов АД |
типоразмера AA с номинальным напряжением 1,2 В и емкостью не менее 1600 мА-ч, либо от 2 одноразовых щелочных батарей с номинальным напряжением 1,5 В при подключении к монитору |
для модуля активности и положения "МАП" |
"БиПиЛАБ", либо МнСДП-1 или МнСДП-2 ТУ 9441-001-392388702002 |
Габаритные размеры составных частей (без чехла, выступающих частей разъемов и внешних датчиков), мм: | |
- монитор "БиПиЛАБ" |
105x85x33 |
- монитор "БиПиЛАБ-М" |
94x63x28 |
- модуль активности и положения "МАП" |
55x87x18 |
Габаритные размеры комплекса в потребительской упаковке (без персонального компьютера и принтера), мм, | |
не более |
320x210x100 |
Масса составных частей, г, не более: | |
- монитор "БиПиЛАБ" |
180 |
- монитор «БиПиЛАБ» с элементами питания, чехлом, | |
манжетой и датчиком тонов Короткова |
550 |
- монитор "БиПиЛАБ-М" |
150 |
- монитор "БиПиЛАБ-М" с элементами питания, чехлом, | |
манжетой и датчиком тонов Короткова |
470 |
- модуль активности и положения "МАП" |
75 |
- модуль активности и положения "МАП" с чехлом |
170 |
Наименование характеристики |
Значение |
Классификация по электробезопасности носимых мониторов АД |
изделие с внутренним источником питания с рабочей частью типа BF с защитой от разряда дефибриллятора. |
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ 4.2 |
По устойчивости к механическим воздействиям по ГОСТ Р 50444-92 группа: комплекс в целом носимые мониторы и модуль активности и положения «МАП» |
2 3 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы, лет |
7 |
наносится на информационную табличку носимого монитора АД методом наклейки и в эксплуатационную документацию (Руководство по эксплуатации комплекса «БиПиЛАБ» и Паспорта на носимые мониторы) методом принтерной печати.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество, шт. |
Примечание |
Кабель связи монитора с компьютером для USB-порта |
ВР.М000.004 |
Не более 140 |
При необходимости |
Программное обеспечение для анализа данных суточного мониторирования АД BPLab (стандартная или расширенная редакция), руководство пользователя и методическое руководство на компакт диске CD |
ВР.005.016 |
Не более 14 |
При необходимости |
Руководство по эксплуатации |
ВР.2005.000РЭ |
1 | |
Паспорт на комплекс |
ВР.2005.000ПС |
1 | |
Методика поверки |
ВР.2005.000 МП с изменением 2 |
1 |
При необходимости |
Паспорт монитора носимого |
ВР.2005.001ПС |
не более 280 |
Из расчета один паспорт на каждый монитор носимый |
Тара потребительская |
ВР.005.030 |
1 |
При необходимости |
Рабочая станция обработки данных (на базе ПК) |
Покупное изделие |
1 |
При необходимости |
Переходник кабеля связи монитора с компьютером |
ВР.005.014 |
не более 140 |
При необходимости, если в поставку входят носимые мониторы АД "БиПиЛАБ" |
Кабель связи монитора с компьютером для COM-порта |
ВР.005.004 |
1 |
При необходимости, если в поставку входят носимые мониторы АД "БиПиЛАБ" в варианте комплектации "Н", "А", "B", "АВ" |
Наименование |
Обозначение |
Количество, шт. |
Примечание |
Адаптер беспроводного ИК интерфейса для компьютера |
ВР.005.010 |
1 |
При необходимости, если в поставку входят носимые мониторы АД "БиПиЛАБ" (в всех вариантах комплектации) или "БиПиЛАБ-М" в варианте комплектации "А", "АK", "АKВ" |
Адаптер беспроводного ИК интерфейса для монитора |
ВР.005.009 |
1 |
При необходимости, если в поставку входят носимые мониторы АД "БиПиЛАБ" |
Адаптер Bluetooth Acorp WBD2-A2 (2.0)1) |
Покупное изделие, Акорп Электроникс Корпорейшн, Китай |
1 |
При необходимости, если в поставку входят носимые мониторы АД в вариантах комплектации "B", "АВ", "АKВ" |
Программный модуль «Анализ ригидности артерий при суточном мониторировании» |
ВР.005.016-1 |
1 |
При необходимости Совместим с носимыми мониторами АД "БиПиЛАБ", "БиПиЛАБ-М", МнСДП-2, МнСДП-3 |
Программный модуль «Анализ ригидности артерий при суточном мониторировании с использованием ЭКГ» |
ВР.005.016-2 |
1 |
При необходимости, Совместим только с мониторами АД МнСДП-3 |
Программный модуль «Анализ частоты дыхания при суточном мониторировании» |
ВР.005.016-3 |
1 |
При необходимости, Совместим только с мониторами АД МнСДП-3 |
Программный модуль «Анализ центрального аортального давления при суточном мониторировании» |
ВР.005.016-4 |
1 |
При необходимости |
Программный модуль «Определение вероятности наличия скрытой АГ по результатам суточного мониторировния АД» |
ВР.005.016-5 |
1 |
При необходимости По лицензионным соображениям доступно только на территории России |
Программный модуль «Формирование текстовых заключений по результатам суточного мониторировния АД» |
ВР.005.016-6 |
1 |
При необходимости |
Программный модуль «Импорт из Schiller BR-102» |
ВР.005.016-7 |
1 |
При необходимости |
Программный модуль «Импорт из Schiller BR-102 Plus» |
ВР.005.016-8 |
1 |
При необходимости |
Наименование |
Обозначение |
Количество, шт. |
Примечание |
Программный модуль «Импорт из SpaceLabs» |
ВР.005.016-9 |
1 |
При необходимости |
Программный модуль «Импорт из Accutracker, Oscar-2, Pressure Tracker» |
ВР.005.016-10 |
1 |
При необходимости |
Программный модуль «Определение лодыжечноплечевого индекса в условиях диагностического кабинета» |
ВР.005.016-11 |
1 |
При необходимости |
Программный модуль «Анализ центрального аортального давления в условиях диагностического кабинета» |
ВР.005.016-12 |
1 |
При необходимости |
Программный модуль «Анализ ригидности артерий в условиях диагностического кабинета» |
ВР.005.016-13 |
1 |
При необходимости |
Монитор носимый АД "БиПиЛАБ" в варианте комплектации "Н" |
ВР.2005-00-000 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ" в варианте комплектации "K" |
ВР.2005-00-000 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ" в варианте комплектации "А" |
ВР.2005-00-000 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ" в варианте комплектации "В" |
ВР.2005-00-000 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ" в варианте комплектации "АВ" |
ВР.2005-00-000 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ" в варианте комплектации "АK" |
ВР.2005-00-000 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ" в варианте комплектации "АЫВ" |
ВР.2005-00-000 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ-М" в варианте комплектации "Н" |
ВР.М000-001 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ-М" в варианте комплектации "K" |
ВР.М000-001 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ-М" в варианте комплектации "А" |
ВР.М000-001 |
не более 20 |
При необходимости |
Наименование |
Обозначение |
Количество, шт. |
Примечание |
Монитор носимый АД "БиПиЛАБ-М" в варианте комплектации "B" |
ВР.М000-001 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ-М" в варианте комплектации "АВ" |
ВР.М000-001 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ-М" в варианте комплектации "АК" |
ВР.М000-001 |
не более 20 |
При необходимости |
Монитор носимый АД "БиПиЛАБ-М" в варианте комплектации "АKВ" |
ВР.М000-001 |
не более 20 |
При необходимости |
Чехол с поясным и плечевым ремнем |
ВР.005.002 |
не более 140 |
При необходимости |
Чехол с поясным и плечевым ремнем |
ВР.М000.002 |
не более 140 |
При необходимости |
Манжета компрессионная пневматическая с текстильной застежкой для взрослых, 24-32 см |
МВС.24-32 ТУ-9398-002- 39238870-2007, ООО «Петр Телегин», Россия |
не более 280 |
При необходимости Регистрационное удостоверение № ФСР 2007/00592 |
Манжета компрессионная пневматическая с текстильной застежкой для взрослых, 28-40 см |
МВПК.28-40 ТУ-9398-002-39238870-2007, ООО «Петр Телегин», Россия |
не более 280 |
При необходимости Регистрационное удостоверение № ФСР 2007/00592 |
Манжета компрессионная пневматическая с текстильной застежкой большая для взрослых, 32-42 см |
МВБ.32-42 ТУ-9398-002- 39238870-2007, ООО «Петр Телегин», Россия |
не более 280 |
При необходимости Регистрационное удостоверение № ФСР 2007/00592 |
Манжета компрессионная пневматическая с текстильной застежкой радиусная для взрослых, 38-50 см |
МВР.38-50 ТУ-9398-002-39238870-2007, ООО «Петр Телегин», Россия |
не более 280 |
При необходимости Регистрационное удостоверение № ФСР 2007/00592 |
Манжета компрессионная пневматическая с текстильной застежкой Бедренная для взрослых, 45-60 см |
МВНаб.45-60 ТУ-9398-002-39238870-2007, ООО «Петр Телегин», Россия |
не более 280 |
При необходимости Регистрационное удостоверение № ФСР 2007/00592 |
Манжета компрессионная пневматическая с текстильной застежкой малая для детей, 1216 см |
МДМ.12-16 ТУ-9398-002-39238870-2007, ООО «Петр Телегин», Россия |
не более 280 |
При необходимости Регистрационное удостоверение № ФСР 2007/00592 |
Наименование |
Обозначение |
Количество, шт. |
Примечание |
Манжета компрессионная пневматическая с текстильной застежкой средняя для детей, 16-24 см |
МДС.16-24 ТУ-9398-002-39238870-2007, ООО «Петр Телегин», Россия |
не более 280 |
При необходимости Регистрационное удостоверение № ФСР 2007/00592 |
Прищепка для манжеты |
ВР2005-13-003 |
не более 140 |
При необходимости |
Шланг удлинительный |
ВР.005.007 |
не более 140 |
При необходимости, если в поставку входят носимые мониторы АД “БиПиЛАБ” |
Шланг удлинительный |
ВР.М000.003 |
не более 140 |
При необходимости, если в поставку входят носимые мониторы АД "БиПиЛАБ-М" |
Датчик тонов Короткова |
ВР2005-14-001 |
не более 60 |
При необходимости, если в поставку входят носимые мониторы АД “БиПиЛАБ" в варианте комплектации "K", "АЪ", "АKВ" |
Датчик тонов Короткова |
ВР.М000.006 |
не более 60 |
При необходимости, если в поставку входят носимые мониторы АД “БиПиЛАБ-М" в варианте комплектации "K", "АЪ", "АKВ" |
Модуль активности и положения "МАП" |
ВР.005.012 |
не более 60 |
При необходимости |
Комплект креплений МАП поясной |
ВР.005.122-1 |
не более 60 |
При необходимости, если в поставку входит Модуль активности и положения "МАП" |
Комплект креплений МАП нагрудный |
ВР.005.122-2 |
не более 60 |
При необходимости, если в поставку входит Модуль активности и положения "МАП" |
Комплект крепления датчика положения бедренного |
ВР.005.122-3 |
не более 60 |
При необходимости, если в поставку входит Датчик положения бедренный или Модуль активности и положения "МАП" |
Аккумулятор “Ansmann Max-E” типоразмера AA с номинальным напряжением 1,2 В и номинальной емкостью не менее 2100 мА*ч1) |
Покупное изделие, Ansmann AG, Германия |
не более 560 |
При необходимости из расчета 4 шт. на один носимый монитор АД |
Зарядное устройство “Ansmann Max-E”1) |
Покупное изделие, Ansmann AG, Германия |
не более 280 |
При необходимости в количестве из расчета возможности одновременного заряда аккумуляторов для всех носимых мониторов АД |
Окончание таблицы 5
Наименование |
Обозначение |
Количество, шт. |
Примечание |
Устройство для чтения карт памяти MicroSD Transcend1) |
Покупное изделие, производство Transcend Information Inc., Тайвань |
не более 140 |
При необходимости, если в поставку входят носимые мониторы АД «БиПиЛАБ-М» |
Программное обеспечение TEST005 |
ВР.005.017 |
1 |
При необходимости 2) Тип носителя определяется по согласованию с заказчиком |
Пневмопровод технологический |
ВР.005.005 |
1 |
При необходимости 2) (для "БиПиЛАБ") |
Пневмопровод технологический |
ВР.М000.007 |
1 |
При необходимости 2) (для "БиПиЛАБ-М") |
Кабель технологический |
ВР.005.011 |
1 |
При необходимости 2) (для "БиПиЛАБ" в варианте комплектации "K", "АХ", "АХВ") |
Кабель технологический |
ВР.М000.008 |
1 |
При необходимости2) (для "БиПиЛАБ-М" в варианте комплектации "Х", "АХ", "АХВ") |
Примечания:
|
осуществляется по документу ВР.2005.000 МП «Комплексы программно-аппаратные суточного мониторирования АД «БиПиЛАБ». Методика поверки.» с изменением 2, утвержденному ФГУП «ВНИИМС» 04.09.2020 г.
Основные средства поверки:
Манометры цифровые ДМ5002М, регистрационный номер в Федеральном информационном фонде № 49867-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на носимый монитор АД, как показано на рисунке 2, и (или) на свидетельство о поверке и (или) в паспорт носимого монитора АД.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратный суточного мониторирования АД «БиПиЛАБ»
ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинские. Общие технические условия.
ГОСТ 30324.0-95. Изделия медицинские электрические. Часть 1. Общие требования безопасности.
ГОСТ 31515.1-2012. Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования.
ГОСТ 31515.3-2012. Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови.
ГОСТ 30324.30-2002. Изделия медицинские электрические. Часть 2. Частные требования безопасности к приборам для автоматического контроля давления крови косвенным методом.
ГОСТ IEC 60601-1-1-2011. Изделия медицинские электрические. Часть 1. Общие требования безопасности. Требования безопасности к медицинским электрическим системам.
ГОСТ Р МЭК 60601-1-2-2014. Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания
ТУ 9441-002-39238870-2010. Комплекс программно-аппаратный суточного мониторирования АД "БиПиЛАБ". Технические условия.
Изготовитель:Общество с ограниченной ответственностью «Петр Телегин» (ООО «Петр Телегин») ИНН 5259013045
Адрес: 603009, г. Нижний Новгород, проспект Гагарина, д. 37Д, пом. П1.
Телефон: (831) 212-41-41
E-mail: info@bplab.com
Web-сайт: www.bplab.ru
Испытательный центр:Государственный центр испытаний средств измерений Автономная некоммерческая организация «Всероссийский научно-исследовательский и испытательный институт медицинской техники»
Адрес: 129301, Москва, ул. Касаткина, д.3
Телефон (факс): (499)187-29-71
E-mail: Lab30.1@mail.ru
Аттестат аккредитации ГЦИ СИ АНО ВНИИИМТ по проведению испытаний средств измерений с целью утверждения типа № 30136-09 от 14.04.2009
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66;
E-mail: office@vniims.ru, Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
