ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ротационные RVG

Назначение средства измерений

Счётчики газа ротационные RVG (далее по тексту счетчики газа) предназначены для измерения объёмов очищенных и осушенных неагрессивных газов, таких как природный газ, пропан, воздух, азот, инертных и других газов.

Описание средства измерений

Принцип действия ротационных счетчиков газа RVG основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8 - ми разрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

Допустимая разность внутренних диаметров счетчика и измерительного трубопровода

±10 %. В месте сопряжения счетчика и измерительного трубопровода допускается уступ, обусловленный различием значений внутренних диаметров фланца по ГОСТ 33259-2015 тип 01 и счетчика.

При эксплуатации счётчика в импульсном режиме для защиты счётчика от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа допускается установка предохранительной шайбы. Шайба устанавливается после счетчика и имеет центральное отверстие диаметром равным 0,5 Ду счетчика.

Счетчики газа RVG имеют два исполнения. Основное исполнение с относительной погрешностью ±1 % в диапазоне расходов от 0,1 Qmax до Qmax. Дополнительное исполнение (У), с относительной погрешностью ±1 % в диапазоне расходов от 0,05 Qmax до Qmax.

Общий вид счетчиков газа представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

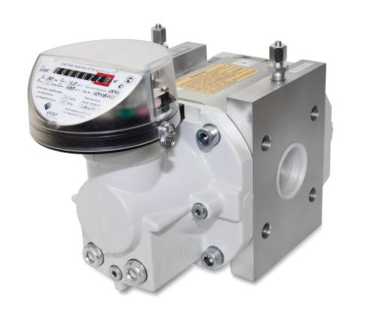

Рисунок 1- Общий вид счетчика газа

М1

М2

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки (М1, М2)

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Таблица 2- Основные технические характеристики

Знак утверждения типа

наносится на шильдик, закрепляемый на счетном механизме, методом фотопечати и на титульном листе эксплуатационной документации.

Комплектность средства измерений

Таблица 3- Комплектность счетчиков газа ротационных RVG

* - поставляется по заказу

Поверка

осуществляется по документу ЛГТИ.407273.001 МП «ГСИ. Счетчики газа ротационные RVG.

Методика поверки» с изменением №1, утвержденному ФБУ «Нижегородский ЦСМ» 28.07.2020. Основные средства поверки:

-установка поверочная УПГ (регистрационный № 37319-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.

Знак поверки наносится на прибор (рисунок 2) давлением на пломбу и на паспорт в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным RVG

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа.

Техническая документация фирмы «Эльстер ГмбХ», Германия

ТУ 4213-024-48318941-98 (ЛГТИ.407273.001 ТУ) Счетчики газа ротационные RVG. Технические условия

Изготовитель:

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника» (ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 5243013811

Адрес: 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а

Тел.: (83147) 7-98-00, факс: (83147) 7-22-41

Е-mail: Info.EGE@elster.com
