УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2023 г. № 1543

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЛИЧЕСТВА ТЕПЛОТЫ В ОБЛАСТИ КАЛОРИМЕТРИИ РАСТВОРЕНИЯ И РЕАКЦИЙ

• 1.1. Настоящая поверочная схема распространяется на средства измерений количества теплоты в области калориметрии растворения и реакций, и устанавливает порядок передачи единицы количества теплоты - джоуля (Дж) - от государственного первичного специального эталона единицы количества теплоты в области калориметрии растворения и реакций средствам измерений с помощью рабочих эталонов с указанием погрешностей и основных методов передачи единицы.

• 1.2. Допускается проводить передачу единицы количества теплоты средствам измерений с помощью рабочих эталонов более высокой точности, чем предусмотрено текущей поверочной схемой.

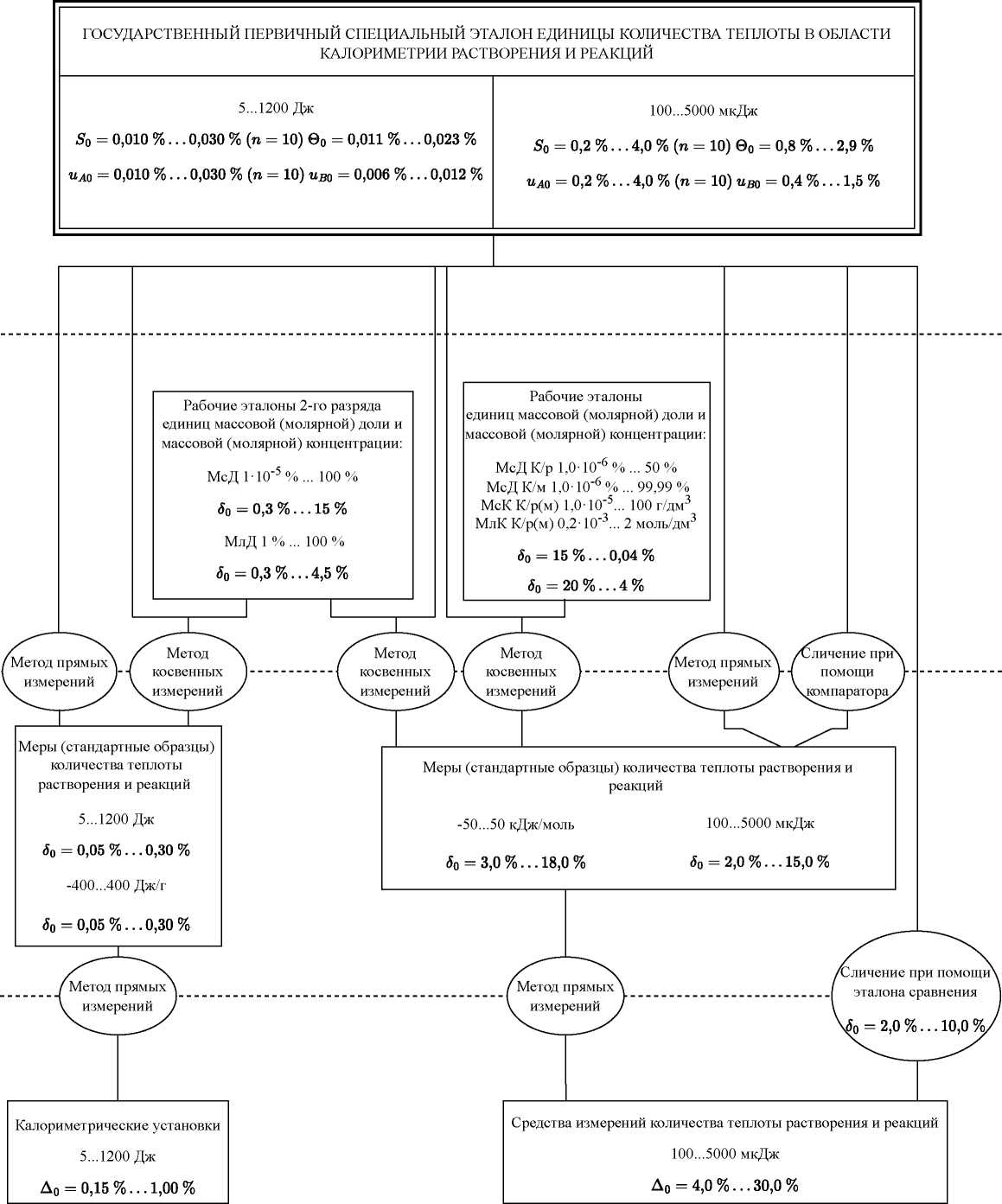

• 1.3. Графическая часть Государственной поверочной схемы для средств измерений количества теплоты в области калориметрии растворения и реакций представлена в приложении А.

• 2.1. В настоящей ГПС применены следующие обозначения:

ГПС - государственная поверочная схема;

ГПСЭ - государственный первичный специальный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

СИ - средство измерений.

• 2.2. В настоящей ГПС применены следующие обозначения:

P - доверительная вероятность, равная 0,95;

k - коэффициент охвата, равный 2 при P = 0,95;

и_0А  -  относительная  стандартная  неопределенность,  оцениваемая

по типу A;

и_0В  -  относительная  стандартная  неопределенность,  оцениваемая

по типу B;

и_0С - относительная суммарная стандартная неопределенность;

U₀ - относительная расширенная неопределенность (при к = 2);

S₀ - СКО оценки измеряемой величины;

0₀ - границы НСП при P = 0,95;

S_0X - суммарное СКО оценки измеряемой величины;

Д_0Х - доверительные границы погрешности измеряемой величины при P = 0,95;

3₀ - допускаемые значения доверительных границы относительной погрешности;

Д₀ - предел допускаемой относительной погрешности.

• 3.1. ГПСЭ ГЭТ 133-2023 предназначен для воспроизведения, хранения единицы количества теплоты в области калориметрии растворения и реакций в диапазонах от 5 до 1200 Дж и от 100 до 5000 мкДж, и передачи единицы СИ с целью обеспечения единства измерений.

• 3.2. ГПСЭ состоит из комплекса следующих технических средств и вспомогательных устройств:

эталонный калориметр растворения и реакций КР-1;

комплекс аппаратуры для калибровки калориметра растворения и реакций КР-1;

эталонный микрокалориметр титрования МКТ; микрокалориметр-компаратор NanoITC SV;

меры (эталоны сравнения) количества теплоты растворения и реакций; система подготовки калориметрических образцов;

система сбора, обработки и хранения измерительной информации;

весы электронные.

• 3.3. Диапазон значений количества теплоты, в котором воспроизводится единица в специальных условиях, СКО оценки измеряемой величины S_o при числе независимых измерений п, границы НСП 0₀, суммарное СКО оценки измеряемой величины S_oz, доверительные границы погрешности оценки измеряемой величины Д_о2, стандартные неопределенности, оцененные по типу A, и_А0, стандартные неопределенности, оцененные по типу B, и_во, суммарные стандартные неопределенности, и_со и расширенные неопределенности U_o при коэффициенте охвата к = 2 приведены в таблице 1.

Таблица 1 - Метрологические характеристики ГПСЭ

3.4. ГПСЭ применяют для передачи единицы количества теплоты рабочим эталонам методом прямых измерений, методом косвенных измерений и методом сличения при помощи компаратора.

3.5. ГПСЭ применяют для передачи единицы количества теплоты СИ при помощи рабочих эталонов и методом сличения при помощи эталона сравнения.

• 4.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют:

рабочие эталоны единиц массовой (молярной) доли и массовой (молярной) концентрации в диапазонах значений массовой доли компонентов в растворах от 1Д10^-6 % до 50 %, массовой доли компонентов в материалах от 1Д10^-6 % до 99,99 % с доверительными границами относительной погрешности (при P = 0,95) от 15 % до 0,04 %; массовой концентрации компонентов в растворах и материалах от 1Д10^-5 до 100 г/дм³, молярной концентрации компонентов в растворах и материалах от 0,2040^-3 до 2,0 моль/дм³ с доверительными границами относительной погрешности (при P = 0,95) от 20 % до 4 %, из ГПС для СИ содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2021 г. № 988;

рабочие эталоны 2-го разряда единиц массовой (молярной) доли и массовой (молярной) концентрации в диапазонах значений массовой доли от V10^-5 % до 100 % с доверительными границами относительной погрешности (при P = 0,95) от 0,3 % до 15 %, молярной доли от 1 % до 100 % с доверительными границами относительной погрешности (при P = 0,95) от 0,3 % до 4,5 % из ГПС для СИ содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148.

• 4.2. Рабочие эталоны, заимствованные из ГПС для средств содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах и рабочие эталоны 2-го разряда, заимствованные из ГПС для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, применяют для передачи удельной теплоты растворения и реакций - джоуль на моль (Дж/моль) - мерам (стандартным образцам) методом косвенных измерений.

• 5.1. В качестве рабочих эталонов применяют меры (стандартные образцы) количества теплоты растворения и реакций в диапазонах, указанных в таблице 2.

• 5.2. Рабочие эталоны предназначены для передачи единицы количества теплоты растворения и реакций, и удельной теплоты растворения и реакций СИ методом прямых измерений.

• 5.3. Требования к метрологическим характеристикам рабочих эталонов -мер (стандартных образцов) единицы количества теплоты растворения и реакций приведены в таблице 2.

Таблица 2 - Требования к метрологическим характеристикам рабочих эталонов - мерам (стандартным образцам) количества теплоты растворения и реакций

6. Средства измерений

• 6.1. В качестве СИ применяют калориметрические установки в диапазоне измерений от 5 до 1200 Дж и СИ количества теплоты растворения и реакций в диапазоне от 100 до 5000 мкДж.

• 6.2. Пределы допускаемых относительных погрешностей при измерении количества теплоты растворения и реакций Д₀ составляют:

от 0,15 % до 1,0 % для средств измерений - калориметрических установок в диапазоне от 5 до 1200 Дж;

от 4 % до 30 % для средств измерений количества теплоты растворения и реакций в диапазоне от 100 до 5000 мкДж.

• 6.3. Соотношение доверительной погрешности рабочих эталонов и предела допускаемой погрешности СИ должно составлять не более 1:2.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

02 августа 2023 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений количества теплоты в области калориметрии растворения и реакций

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с внесенными изменениями, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915), приказываю:

• 1.  Утвердить прилагаемую государственную поверочную схему для средств измерений количества теплоты в области калориметрии растворения и реакций (далее - ГПС).

• 2. Установить, что:

ГПС применяется для государственного первичного специального эталона единицы количества теплоты в области калориметрии растворения и реакций (ГЭТ 133-2023), прослеживаемых к нему эталонов и средств измерений количества теплоты в области калориметрии растворения и реакций и вводится в действие с 25 августа 2023 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.858-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений количества теплоты растворения и реакций» (далее — ГОСТ Р 8.858-2013) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.858-2013, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.858-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.858-2013 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты свидетельства об аттестации.

• 3.   Федеральному государственному «Всероссийский научно-исследовательский им. Д.И.Менделеева» направить сведения государственное бюджетное учреждение исследовательский институт метрологической в Федеральный фонд.

  службы» для их

  надзора

• 4. Управлению метрологии, государственного контроля и Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева») обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ Р 8.858-2013 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением нястпяптетп пртпгяяя пгтяппяю чя собой.

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.________________________

сертификат: 646070CB858O659469A85BF6D1813aC0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12,2022 до 14.03.2024
