№2106 от 06.09.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 112173
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 57203 "Толщиномеры ультразвуковые ТАУ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2106 от 06.09.2019
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры ультразвуковые ТАУ Назначение средства измеренийТолщиномеры ультразвуковые ТАУ (далее - толщиномеры) предназначены для измерений толщины изделий из материалов, скорость распространения ультразвуковых волн в которых от 1500 до 7500 м/с.
Описание средства измеренийКонструктивно толщиномеры состоят из следующих составных частей:
-
- электронно-измерительный блок (ЭИБ);
-
- ультразвуковой датчик (УД) с соединительным кабелем.
Принцип действия толщиномеров основан на измерении времени распространения ультразвукового импульса в объекте контроля. Излучающая пластина УД возбуждает ультразвуковой импульс, который пронизывает контролируемый объект, отражается от его противоположной поверхности и преобразуется приемной пластиной УД в электрический сигнал. Время распространения ультразвукового импульса преобразуется в цифровой код, эквивалентный толщине материала объекта контроля. Результаты измерений отображаются на дисплее электронно-измерительного блока.
Толщиномеры представляют собой переносные портативные средства измерений.
Толщиномеры имеют шесть модификаций:
-
- ТАУ326 предназначены для измерений остаточной толщины стенок изделий и сооружений в тяжелых условиях эксплуатации (контроль состояния технологического оборудования объектов в полевых условиях; оценка состояния контролируемых объектов без зачистки корродированной поверхности, по краске, окалине и нагару);
-
- ТАУ332 предназначены для измерений толщины изделий до 300 мм; имеют высокую температурную и временную стабильность, позволяющую получать информацию о долговременных процессах износа и разрушения изделий (например, измерение скорости коррозии);
-
- ТАУ538 предназначены для измерений толщины изделий с записью результатов измерений во встроенное запоминающее устройство (ЗУ); фиксируют до 2000 результатов измерений, скомпонованных в блоки; отображают на цифровом дисплее ЭИБ число блоков результатов измерений, находящихся в ЗУ, номер каждого результата измерений; обеспечивают информационный обмен между электронно-измерительным блоком и персональным компьютером (ПК) по интерфейсу RS-232;
-
- ТАУ538-АЦОЮ отличается от ТАУ538 наличием встроенного цифрового диктофона для записи речевых комментариев к результату измерений;
-
- ТАУ410 предназначены для исследовательских работ в области технологии производства различных материалов, для контроля материалов с сильным ослаблением ультразвука (полипропилен, резина), композитов (стеклопластики, аустениты); при использовании раздельно-совмещенных и совмещенных прямых и наклонных пьезопреобразователей - для контроля изделий, пораженных язвенной коррозией, для предварительной дефектоскопии сварных швов, для дефектоскопии протяженных (до 2 м) изделий на наличие поперечных трещин;
- TAy410-VIDEO отличается от ТАУ410 наличием жидкокристаллического графического индикатора для визуального анализа отраженных сигналов (например, при контроле аустенитов или двухслойных изделий).
Общий вид толщиномеров ТАУ приведен на рисунке 1.
Пломбировка толщиномеров для защиты от несанкционированного доступа осуществляется с помощью наклейки, наносимой на шуруп в месте крепления крышки к корпусу (рисунок 2).

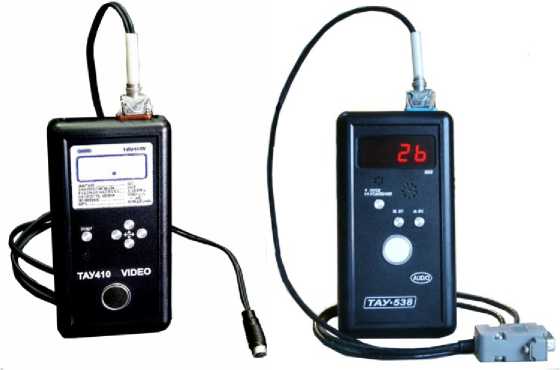

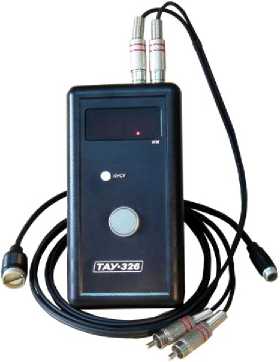

а) ТАУ 326, ТАУ332, ТАУ538, б) TAy410-VIDEO в) TAy538-AUDIO
ТАУ410
Рисунок 1 - Общий вид толщиномеров ультразвуковых ТАУ

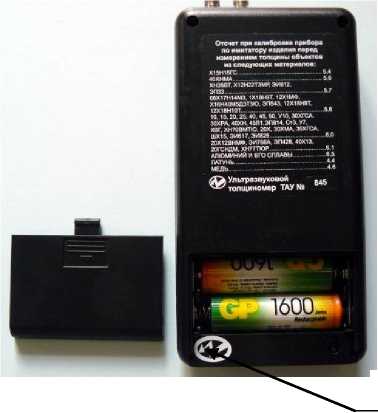

Место нанесения наклейки
Рисунок 2 - Пломбировка толщиномеров ТАУ
Программное обеспечениеСтруктура и функции программного обеспечения (ПО) толщиномеров:
-
- встроенное ПО толщиномеров ТАУ (метрологически значимое ПО) предназначено для обработки и отображения результатов измерений на дисплее толщиномера. Встроенное ПО записывается в энергонезависимую память на предприятии-изготовителе;
-
- программа обработки результатов измерений «ТАУ538» (функционирует на
персональном компьютере под управлением операционной системы MS Windows) обеспечивает информационный обмен между электронно-измерительным блоком толщиномеров ТАУ538 и TAy538-AUDIO и ПК по интерфейсу RS-232, осуществляет отображение измеренных значений, архивных данных, а также выполняет экспорт архивных данных в MS Excel и MS Word. Программа обработки результатов измерений «ТАУ538» не является метрологически значимым ПО.
Метрологические характеристики толщиномеров нормированы с учётом встроенного ПО.
Для встроенного ПО всех модификаций толщиномеров реализовано электронное опечатывание. Конструкция толщиномеров модификаций ТАУ326, ТАУ332, ТАУ410 исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию. Изменение встроенного ПО толщиномеров ТАУ538 и ТАУ538-AUDIO через интерфейс связи невозможно.
Защита встроенного ПО толщиномеров соответствует уровню «высокий» по классификации Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО толщиномеров ТАУ |
|
Номер версии (идентификационный номер) ПО |
— |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Метрологические характеристики |
Модификация | |||
|
ТАУ326 |
ТАУ332 |
ТАУ538, ТАУ538- AUDIO |
ТАУ410, ТАУ410- VIDEO | |
|
Диапазон измерений толщины в зависимости от УД, мм: УД1 - 5 МГц |
от 1,0 до 50,0 |
от 0,7до 100,0 |
от 1,0 до 100,0 |
от 0,7 до 199,9 |
|
УД2 - 2,5 МГц |
от 2,0 до 199,9 |
от 2,0 до 299,9 |
от 2,0 до 199,9 |
от 2,0 до 199,9 |
|
УД3 - 1,25 МГц |
- |
- |
- |
от 2,0 до 199,9 |
|
Дискретность отсчета, мм |
0,1 |
0,1 |
0,1 |
0,1; 1 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
где |
±(0,02-Х + 0,1), Х - измеренное значение толщины | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Толщиномеры ТАУ410, ТАУ410-УШЕО дополнительно обеспечивают: | |
|
— индикацию расстояния до наклонных отражающих поверхностей и | |
|
дефектов другого вида при использовании наклонных совмещенных | |
|
датчиков, мм, не более |
100 |
|
— углы ввода ультразвука для наклонных совмещенных датчиков, ° |
50, 65, 70 |
|
Толщиномеры работают со следующими УД: | |
|
— раздельно-совмещенные: | |
|
УД1 - с рабочей частотой, МГц |
5,00 |
|
УД2 - с рабочей частотой, МГц |
2,50 |
|
УД3 - с рабочей частотой, МГц (ТАУ410, ТАУЧШ-УПЖО) |
1,25 |
|
- прямые совмещенные (ТАУ410, ТАУ410-УГОЕО): | |
|
УПС1 - с рабочей частотой, МГц |
5,00 |
|
УПС2 - с рабочей частотой, МГ ц |
2,50 |
|
УПС3 - с рабочей частотой, МГ ц |
1,25 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- наклонные совмещенные (ТАУ410, TAy410-VIDEO): УДН1.1 - с углом ввода ультразвука 50° и рабочей частотой, МГц |
5,0 |
|
УДН1.2 - с углом ввода ультразвука 65° и рабочей частотой, МГц |
5,0 |
|
УДН1.3 - с углом ввода ультразвука 70° и рабочей частотой, МГц |
5,0 |
|
УДН2.1 - с углом ввода ультразвука 50° и рабочей частотой, МГц |
2,5 |
|
УДН2.2 - с углом ввода ультразвука 65° и рабочей частотой, МГц |
2,5 |
|
УДН2.3 - с углом ввода ультразвука 70° и рабочей частотой, МГц |
2,5 |
|
Питание толщиномеров - от автономного источника питания: две аккумуляторные батареи типа АА напряжением, В |
1,2 |
|
Условия эксплуатации соответствуют исполнению УХЛ1.1 по ГОСТ 15150-69 со следующими уточнениями: - температура окружающего воздуха, °С |
от -30 до +40 |
|
- относительная влажность,%, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры: - электронно-измерительный блок, мм, не более: | |
|
- высота |
70 |
|
- ширина |
24 |
|
- длина |
135 |
|
-УД без соединительного кабеля, мм, не более: | |
|
- УД1: | |
|
- диаметр |
12 |
|
- высота |
32 |
|
- УД2: | |
|
- диаметр |
17 |
|
- высота |
32 |
|
- УД3: | |
|
- диаметр |
20 |
|
- высота |
34 |
|
- длина соединительного кабеля, м, не менее |
0,9 |
|
Масса, г, не более |
240 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. | |||
|
ТАУ326 |
ТАУ332 |
ТАУ538, ТАУ538- AUDIO |
ТАУ410, ТАУ410- VIDEO | ||
|
1 Электронно-измерительный блок |
ЖТАб 412211.001-01 ЖТАб 412211.001-02 ЖТАб 412211.001-03 ЖТАб 412211.001-04 |
1 |
1 |
1 |
1 |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Кол-во, шт. | |||
|
ТАУ326 |
ТАУ332 |
ТАУ538, ТАУ538- AUDIO |
ТАУ410, ТАУ410- VIDEO | ||
|
2 Ультразвуковые датчики - раздельно-совмещенные: УД1 - с рабочей частотой |
ЖТАб 413163.001-01 |
1 |
1 |
1 |
1 |
|
5,0 МГц; УД2 - с рабочей частотой 2,5 МГц; |
ЖТАб 413163.001-02 |
1 |
1 |
1 |
1 |
|
УД3 - с рабочей частотой 1,25 МГц; |
ЖТАб 413163.001-03 |
1* | |||
|
- прямые совмещенные: УПС1 - с рабочей частотой |
ЖТАб 413163.002-01 |
1* | |||
|
5,0 МГц; УПС2 - с рабочей частотой 2,5 МГц; |
ЖТАб 413163.002-02 |
1* | |||
|
УПС3 - с рабочей частотой 1,25 МГц; |
ЖТАб 413163.002-03 |
1* | |||
|
- наклонные совмещенные: УДН1.1 - с рабочей частотой 5,0 МГц и углом ввода ультразвука 50°; |
ЖТАб 413163.003-01 |
1* | |||
|
УДН1.2 - с рабочей частотой 5,0 МГц и углом ввода ультразвука 65°; |
ЖТАб 413163.003-02 |
1* | |||
|
УДН1.3 - с рабочей частотой 5,0 МГц и углом ввода ультразвука 70°; |
ЖТАб 413163.003-03 |
1* | |||
|
УДН2.1 - с рабочей частотой 2,5 МГц и углом ввода |
ЖТАб 413163.003-04 |
1* | |||
|
ультразвука 50°; УДН2.2 - с рабочей частотой 2,5 МГц и углом ввода |
ЖТАб 413163.003-05 |
1* | |||
|
ультразвука 65°; УДН2.3 - с рабочей частотой 2,5 МГц и углом ввода ультразвука 70° |
ЖТАб 413163.003-06 |
1* | |||
|
3 Зарядное устройство |
- |
1 |
1 |
1 |
1 |
|
4 Адаптер для передачи данных из ТАУ538, ТАУ538-АЦОЮ через COM порт ПК |
- |
1 | |||
|
5 Программа обработки результатов «ТАУ538» на CD |
ЖТАб 412211.001 ПО |
1 | |||
|
6 Руководство по эксплуатации |
ЖТАб 412211.001 РЭ |
1 |
1 |
1 |
1 |
|
7 Комплект мер толщины |
- |
1* |
1* |
1* |
1* |
|
* - поставляются по требованию |
заказчика | ||||
осуществляется по документу ГОСТ 8.495-83 «ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки».
Основные средства поверки:
- комплект образцовых ультразвуковых мер КМТ-176М-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6578-78), пределы допускаемой относительной погрешности по эквивалентной ультразвуковой толщине от ±0,3 до ±0,7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым ТАУГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
ГОСТ 8.495-83 ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки.
ГОСТ Р 8.756-2014 ГСИ. Государственная поверочная схема для средств измерений скоростей распространения продольных, сдвиговых и поверхностных ультразвуковых волн в твердых средах
ТУ 4276-056-02069303-2008 Толщиномеры ультразвуковые ТАУ. Технические условия.
ИзготовительИнженерная школа неразрушающего контроля и безопасности Федерального государственного автономного образовательного учреждения высшего профессионального образования «Национальный исследовательский Томский политехнический университет» (ИШНКБ ФГАОУ ВО НИ ТПУ)
ИНН 7018007264
Адрес: 634050, г. Томск, проспект Ленина, д. 30 Телефон: (3822) 41-78-01; факс (3822) 41-72-81 Web-сайт: tpu.ru
E-mail: indt@tpu.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗб сентября 2019 г. № 21Q6
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 57203 «Толщиномеры ультразвуковые ТАУ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53 732) (далее - Административный регламент), и в связи с обращениями ИШНКБ ФГАОУ ВО НИ ТПУ от 18 июля 2019 г. № 16.09/593, № 16.09/594 и № 16.09/596 приказываю:
-
1. Внести изменения в описание типа на толщиномеры ультразвуковые ТАУ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 21928-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 57203 «Толщиномеры ультразвуковые ТАУ» на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 57203 «Толщиномеры ультразвуковые ТАУ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 21928-14, в связи с переименованием изготовителя с ИНК ФГАОУ ВО НИ ТПУ, г. Томск на ИШНКБ ФГАОУ ВО НИ ТПУ, г. Томск.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
