№1623 от 04.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 266998
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1623 от 04.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1623
Лист № 1
Всего листов 4
Регистрационный № 71006-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ
Назначение средства измерений
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ предназначены для измерений объемного расхода и объема жидкости.
Описание средства измерений
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ по потоку и против потока пропорциональна объемному расходу жидкости.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ состоят из одной или двух пар ультразвуковых преобразователей WT или BWT, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT1000.
Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ выполняет следующие функции:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
-
- индикация измеренных и вычисленных значений;
-
- передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;
-
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ не предусмотрено.

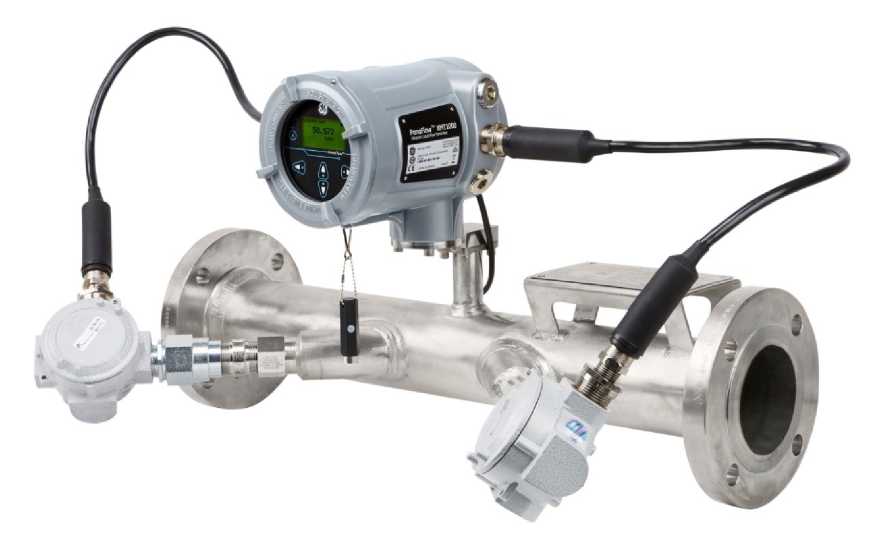

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
Программное обеспечение
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.
Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.
Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow LZ или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MPU Software (Flow Board software revision) |
MODBUS MAP (Flow Board software revision) |
|
Номер версии (идентификационный номер) ПО* |
3.2.4.7 и выше |
4.1.9 и выше |
|
Цифровой идентификатор ПО |
- |
- |
|
* номер версии приведен в паспорте | ||
Лист № 3 Всего листов 4 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
|
Наименьший объемный расход*, м3/ч |
4,3 |
10,8 |
17,0 |
38,2 |
67,9 |
106,0 |
|
Наибольший объемный расход*, м3/ч |
86 |
220 |
340 |
760 |
1360 |
2153 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | |||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости**, % |
±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки) | |||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя). | ||||||
Таблица 3 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Наименьший объемный расход*, м3/ч |
152,6 |
207,7 |
270 |
343,4 |
423 |
610 |
|
Наибольший объемный расход*, м3/ч |
3100 |
4220 |
5512 |
6975 |
8612 |
12400 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | |||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % |
±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки) | |||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя). | ||||||
Таблица 4 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
однофазные жидкости с высокой звукопроводимостью |
|
Температура измеряемой среды, °С |
от -40 до +100 от -190 до +600* |
|
Максимальное давление измеряемой среды, МПа |
24 |
|
Выходные сигналы |
аналоговый** (от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный |
|
Цифровые интерфейсы связи (выбираются по заказу) |
Modbus RS485, HART 7.0, Foundation Fieldbus FISCO, LAS |
|
Параметры электрического питания:
|
220^22 50±2 от 12 до 28 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Габаритные размеры электронно-вычислительного блока, мм, не более
|
208 168 168 |
|
Масса электронно-вычислительного блока, кг, не более |
4,5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
60000 |
|
* Специальное исполнение по заказу. ** Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности. *** Температура работы дисплея от минус 25 °С. | |
Таблица 5 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||||
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
Габаритные размеры, мм, не более - длина |
602,4 |
609,6 |
609,6 |
609,6 |
762,0 |
762,0 |
914,4 |
914,4 |
|
- ширина |
333,8 |
491,4 |
491,4 |
570,7 |
621,5 |
675,6 |
726,4 |
758,2 |
|
- высота |
356,1 |
391,0 |
435,5 |
503,9 |
561,5 |
632,5 |
683,3 |
721,2 |
|
Масса, кг, не более |
21,0 |
32,5 |
45,3 |
84,6 |
125,1 |
193,9 |
241,8 |
280,4 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.
Комплектность средства измерений
|
Таблица 6 - Комплектность расходомеров-счетчиков жидкости ультразвуковых P |
’anaFlow LZ | |
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
PanaFlow LZ |
1 шт. |
|
Программный пакет Vitality* |
- |
1 экз. |
|
Руководство по монтажу |
910-316 |
1 экз. |
|
Руководство по эксплуатации |
910-313 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 0705-1-2017 |
1 экз. |
|
* Поставляется дополнительно по заказу. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow LZ
Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
США
Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC,
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1623
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Расходомеры-счетчики жидкости ультразвуковые |
PanaFlow LZ |
71006-18 |
Фирма «GE Sensing EMEA», Ирландия, фирма «GE Infrastructure Sensing, LLC», США |
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия и Фирма «Panametrics LLC», США |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
04 августа 2021 г.
№ 1623
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
(--------------------------------\
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
