МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

12 декабря 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии от «___»    _____   2025 г. № ²⁷³⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 91816-24                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры электронные переносные GTEX d-2401 (далее - уровнемеры) предназначены для измерений уровня жидкости, уровня границы раздела жидкостей (диэлектрическая жидкость/электропроводная жидкость) и температуры.

Уровнемеры состоят из измерительного зонда, электронного блока индикации (далее -ЭБИ) и корпуса.

Измерительный зонд состоит из измерительной ленты, первичных преобразователей и платинового термометра сопротивления.

Измерительный зонд предназначен для работы под избыточным давлением рабочей среды до 0,4 МПа.

Измерительная лента имеет полимерную оболочку, внутри которой размещены изолированные проводники, по которым осуществляется питание первичных преобразователей и платинового термометра сопротивления измерительного зонда и передаются сигналы в ЭБИ.

Корпус представляет собой устройство для крепления измерительной ленты, отсчетного устройства измерительной ленты, крепления ЭБИ и элемента питания электроники. Корпус уровнемера имеет стопор и механизм очистки измерительной ленты.

Принцип действия уровнемеров при измерении уровня жидкости, уровня границы раздела жидкостей (диэлектрическая жидкость/электропроводная жидкость) основан на измерении расстояния с помощью измерительной ленты, на конце которой расположен зонд с датчиками.

Принцип действия уровнемеров при измерении температуры основан на зависимости сопротивления термометра сопротивления измерительного зонда от температуры среды.

ЭБИ обрабатывает поступающую информацию с измерительного зонда и отображает на дисплее измеряемое значение температуры, а также звуковыми (световыми) сигналами различной длительности сигнализирует о месте расположения измерительного зонда в среде (газовая фаза, диэлектрическая жидкость, электропроводная жидкость).

По отсчетному устройству на корпусе уровнемера и измерительной ленте производится визуальный отсчет величины перемещения измерительного зонда.

Электронный блок индикации имеет подсветку для работы в ночное время.

Для проведения измерений уровнемеры устанавливаются на клапаны и люки резервуаров.

Уровнемеры изготавливаются в двух модификациях:

• - GTEX d-2401-1 - с герметичным корпусом;

• - GTEX d-2401-2 - с не герметичным корпусом.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки или ударным методом, на маркировочную табличку, расположенную на корпусе уровнемера.

Пломбирование уровнемеров не предусмотрено.

Нанесение знака поверки на уровнемеры не предусмотрено.

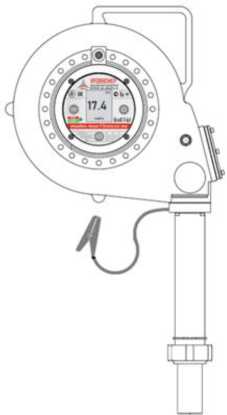

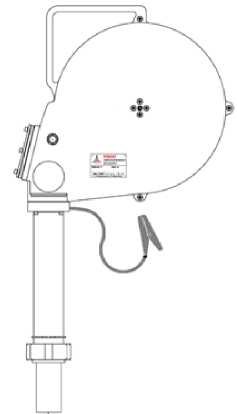

Рисунок 1 - Общий вид уровнемеров модификации GTEX d-2401-1

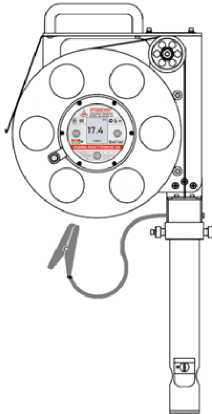

Рисунок 2 - Общий вид уровнемеров модификации GTEX d-2401-2

Рисунок 3 - Общий вид (схема) маркировочной таблички

Уровнемеры имеют встроенное программное обеспечение (далее - ПО).

ПО преобразует сигналы от первичных преобразователей и формирует пакет данных для электронного блока индикации уровнемера, выполняет расшифровку информации от измерительного зонда, отображает на дисплее измеренные значения температуры, формирует звуковые и световые сигналы.

ПО устанавливается в уровнемер на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.

Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики уровнемеров нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на маркировочную табличку методом металлографики или гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе «Эксплуатация» руководства по эксплуатации ДРФМ.407621.00.000РЭ.

Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ДРФМ.407621.00.000 ТУ Уровнемер электронный переносной GTEX d-2401. Технические условия

Общество с ограниченной ответственностью «Три-А»

(ООО «Три-А»)

ИНН 7203211881

Юридический адрес: 625005, Тюменская обл., г. о. город Тюмень, г. Тюмень, ул. Щербакова, д. 96, стр. 1

Общество с ограниченной ответственностью «Три-А»

(ООО «Три-А»)

ИНН 7203211881

Адрес: 625005, Тюменская обл., г. о. город Тюмень, г. Тюмень, ул. Щербакова, д. 96, стр. 1

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, этаж 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., 2

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312126

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: Россия, 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

Лист № 1 Регистрационный № 90168-23                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы ионные L-Ion (далее - хроматографы) предназначены для разделения смесей на компоненты и измерений содержания неорганических и органических анионов и катионов в образцах различного происхождения.

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании кондуктометрическим или амперометрическим детектором.

В состав хроматографов, в зависимости от модификаций, могут входить плунжерный насос, блок дегазации элюента (дегазатор и/или газо-жидкостный сепаратор), термостат колонок, кондуктометрический и амперометрический детекторы, ручной инжектор, автоматический дозирующий кран или автосамплер, хроматографическая колонка, супрессор для подавления фоновой электропроводности и система сбора данных. При необходимости хроматографы могут комплектоваться генератором элюента, системой для сжигания образцов, камерой постколоночной УФ-дериватизации.

Хроматографы модификаций L-Ion 10, L-Ion 12, L-Ion 12 Plus, L-Ion 15, L-Ion 16, L-Ion 16 Plus, L-Ion 18, L-Ion 18H, L-Ion 26, L-Ion 30, L-Ion 30H, L-Ion 30 Plus, L-Ion 60 изготавливаются в одно- и двухканальном исполнении. Любая модификация может быть оснащена детектором амперометрическим ED-8 марки SILab.

Одноканальные хроматографы L-Ion 10, L-Ion 12, L-Ion 12 Plus, L-Ion 15, L-Ion 16, L-Ion 16 Plus отличаются техническими характеристиками детекторов и стандартной комплектацией. Модификация L-Ion 10 комплектуется ручным инжектором, в состав остальных хроматографов входит автоматический дозирующий кран, а модификация L-Ion 12 Plus -в стандартном исполнении укомплектована автосамплером. Хроматограф L-Ion 15 снабжен функцией удаленного контроля прибора через смарт-устройства (запуск и отключение системы по времени, выход на режим, промывка и уравновешивание системы). Хроматограф L-Ion 16 оснащен встроенным генератором элюента, что значительно снижает временные затраты при подготовке к анализу. L-Ion 16 Plus - модификация L-Ion 16. Отличается наличием дополнительного блока дегазации элюента.

Модификации L-Ion 18, L-Ion 18H - одноканальные приборы, имеющие возможность дооснащения для создания двухканальной схемы для последовательного определения анионов и катионов.

Двухканальные хроматографы L-Ion 26, L-Ion 30, L-Ion 30H и L-Ion 30 Plus имеют два независимых аналитических канала, что позволяет проводить одновременное определение катионов и анионов.

Портативные хроматографы модификации L-Ion 60 предназначены для работы в мобильных лабораториях. Приборы комплектуются специальными колонками малого диаметра, плунжерным насосом, автоматическим дозирующим краном, блоком дегазации, термостатом колонок, кондуктометрическим детектором.

Комплектация хроматографов представлена в таблицах 1 - 2.

Таблица 1 - Комплектация одноканальных модификаций хроматографов

Таблица 2 - Комплектация одно- и двухканальных и портативных модификаций хроматографов

Общий вид модификаций хроматографов представлен на рисунках 1 - 13. Общий вид детектора амперометрического ED-8 марки SILab представлен на рисунке 14.

Серийные номера хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса хроматографа в виде наклейки с нанесением информации полиграфическим способом. Общий вид информационной таблички с указанием места нанесения серийного номера представлен на рисунке 15.

Пломбирование хроматографов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

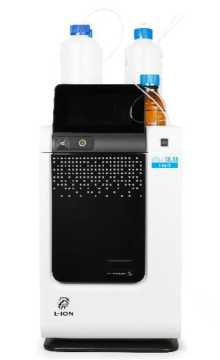

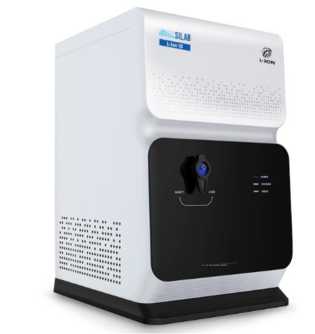

Рисунок 1 - Общий вид хроматографов

ионных L-Ion 10

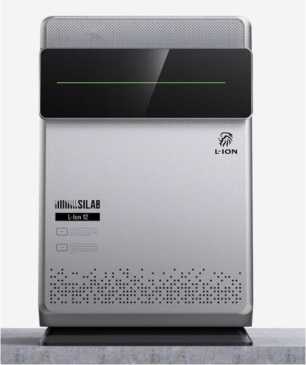

Рисунок 2 - Общий вид хроматографов

ионных L-Ion 12

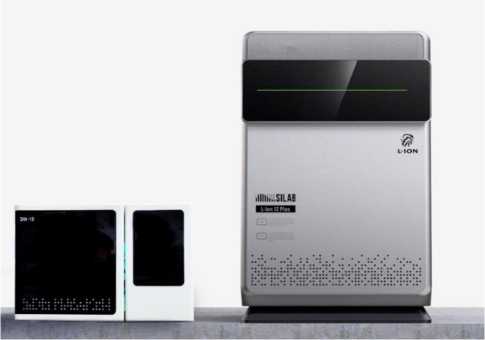

Рисунок 3 - Общий вид хроматографов

ионных L-Ion 12 Plus

Рисунок 4 - Общий вид хроматографов

ионных L-Ion 15

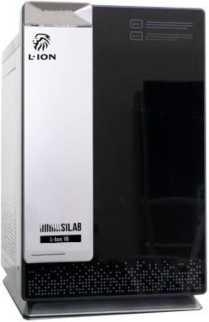

Рисунок 5 - Общий вид хроматографов

ионных L-Ion 16

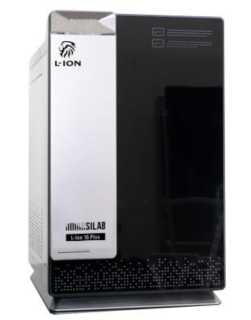

Рисунок 6 - Общий вид хроматографов ионных L-Ion 16 Plus

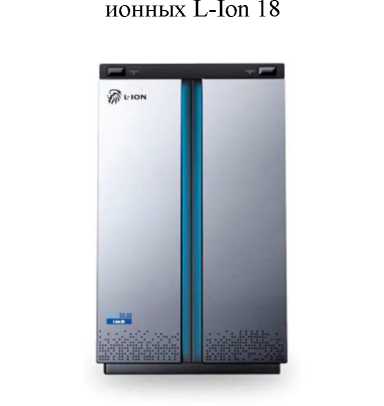

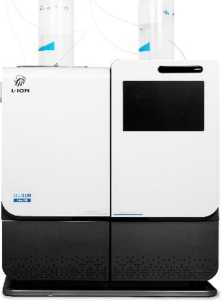

Рисунок 7 - Общий вид хроматографов

Рисунок 8 - Общий вид хроматографов ионных L-Ion 18H

Рисунок 9 - Общий вид хроматографов

ионных L-Ion 26

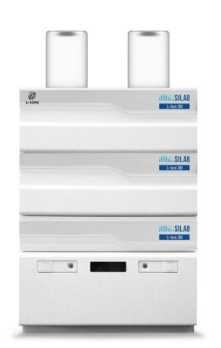

Рисунок 10 - Общий вид хроматографов ионных L-Ion 30

m    m

Рисунок 11 - Общий вид хроматографов ионных L-Ion 30H

Рисунок 12 - Общий вид хроматографов ионных L-Ion 30 Plus

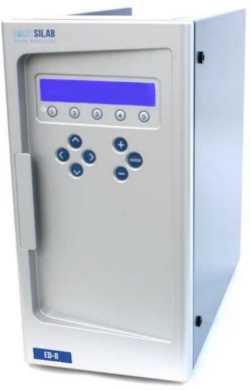

Рисунок 14 - Детектор амперометрический

ED-8 марки SILab

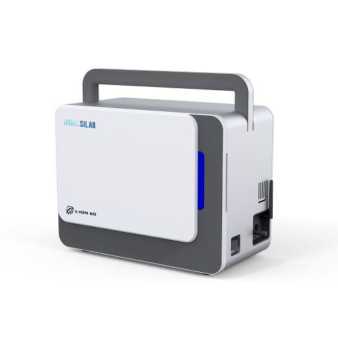

Рисунок 13 - Общий вид хроматографов

ионных L-Ion 60

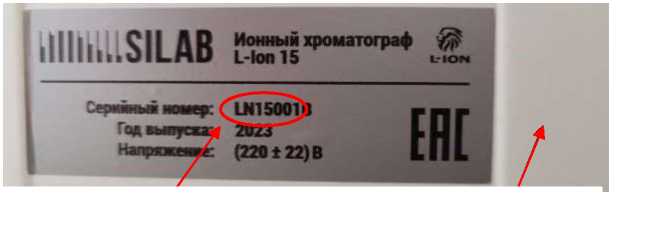

Рисунок 15 - Общий вид информационной таблички (шильдика)

Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Таблица 4 - Метрологические характеристики хроматографов c кондуктометрическим

детектором

Таблица 5 - Метрологические характеристики хроматографов с амперометрическим детектором

ED-8

Таблица 6 - Технические характеристики хроматографов

Таблица 7 - Технические характеристики детектора амперометрического ED-8

наносится на заднюю панель хромататографа в виде наклейки и/или на титульный лист руководства по эксплуатации методом компьютерной графики.

аблица 8 - Комплектность средства измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Стандарт предприятия фирмы «Zhejiang Zheke Instrument Equipment Co., Ltd.», Китай

Фирма «Zhejiang Zheke Instrument Equipment Co., Ltd.», Китай

Адрес: 202, Building 1, Xuexiyuan, Gaohong Town, Lin 'an District, Hangzhou City, Zhejiang Province, China

Фирма «Zhejiang Zheke Instrument Equipment Co., Ltd.», Китай

Адрес: 202, Building 1, Xuexiyuan, Gaohong Town, Lin 'an District, Hangzhou City, Zhejiang Province, China

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
