№2867 от 25.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 741990
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2867 от 25.12.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
25 декабря 2025 г. 2867
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.________________________________
5. Контроль за исполнением инастоящегодриказа оставляю за собой.
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\_______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
25 декабря лг 2867
от «____» _________ 2025 г. №____Лист № 1 Регистрационный № 38165-24 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры рентгеновские многоканальные СРМ-35 Назначение средства измеренийСпектрометры рентгеновские многоканальные СРМ-35 (далее - спектрометры) предназначены для определения химических элементов от В(5) до U(92) в пробе и измерений интенсивностей аналитических линий рентгеновской флуоресценции одновременно до двадцати химических элементов в интервале элементов от O(8) до U(92) в пробе.
Описание средства измеренийКонструктивно спектрометры представляют собой стойку аналитическую, в верхней части которой расположено спектрометрическое устройство, а в нижней расположены рентгеновское питающее устройство, блок управления и измерения, система водяного охлаждения, вакуумная система. Компьютер, принтер и отдельный рабочий стол входят в комплект поставки.
В спектрометрах используются рентгеновские трубки с торцевым выходом излучения и заземлённым катодом с максимальной мощностью до 4 кВт. Спектрометрические каналы фиксированного типа выполнены с применением изогнутых кристаллов-анализаторов по схеме Иоганссона и отдельных по лёгким элементам (В-Cl) по Иоганну.
В спектрометрах реализован метод измерения, основанный на зависимости интенсивности характеристических линий флуоресценции элементов от их массовой доли в пробе. Под действием первичного излучения рентгеновской трубки происходит возбуждение вторичного (флуоресцентного) излучения в анализируемом образце, содержащем характеристические рентгеновские линии каждого из химических элементов, входящих в состав образца. Флуоресцентное излучение от образца поступает в спектрометрические каналы, число которых равно числу анализируемых элементов. В каждом канале флуоресцентное излучение с помощью кристалла-анализатора разлагается в спектр и выбранная аналитическая линия анализируемого элемента направляется на входное окно детектора рентгеновского излучения.
Сигнал, снимаемый с детектора рентгеновского излучения и усиливаемый предусилителем, а затем линейным усилителем, проходит через амплитудный дискриминатор, отсекающий шумы и мешающие импульсы, и поступает в счётчик импульсов. Сумма импульсов, набранная за определённый промежуток времени, характеризует интенсивность данной аналитической линии. Измерение интенсивности аналитических линий элемента осуществляется с помощью градуировочных характеристик. Градуировочные характеристики определяются по стандартным образцам состава анализируемого продукта с учётом влияния химического состава и физико-химических свойств стандартных образцов и анализируемой пробы, и выражаются в виде уравнения связи, графиков, таблиц.
Конкретное количество определяемых элементов устанавливается заказом на изготовление и поставку конкретного экземпляра спектрометра из условия типа определяемых элементов, их количества и наличия сканирующего канала.
Конструкцией спектрометров не предусмотрено нанесение знака поверки на корпус средства измерений. Заводской номер состоит из четырёх арабских цифр и наносится методом ультрафиолетовой печати на табличку, которая закрепляется на правую верхнюю часть боковой стенки аналитической стойки корпуса спектрометра.
Общий вид спектрометра с указанием мест пломбирования защитными наклейками панелей корпуса, места нанесения знака утверждения типа средства измерений и заводского номера приведён на рисунках 1 и 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Места пломбировки
Рисунок 1 - Общий вид спектрометра рентгеновского многоканального СРМ-35 со стороны лицевых панелей
Места пломбировки

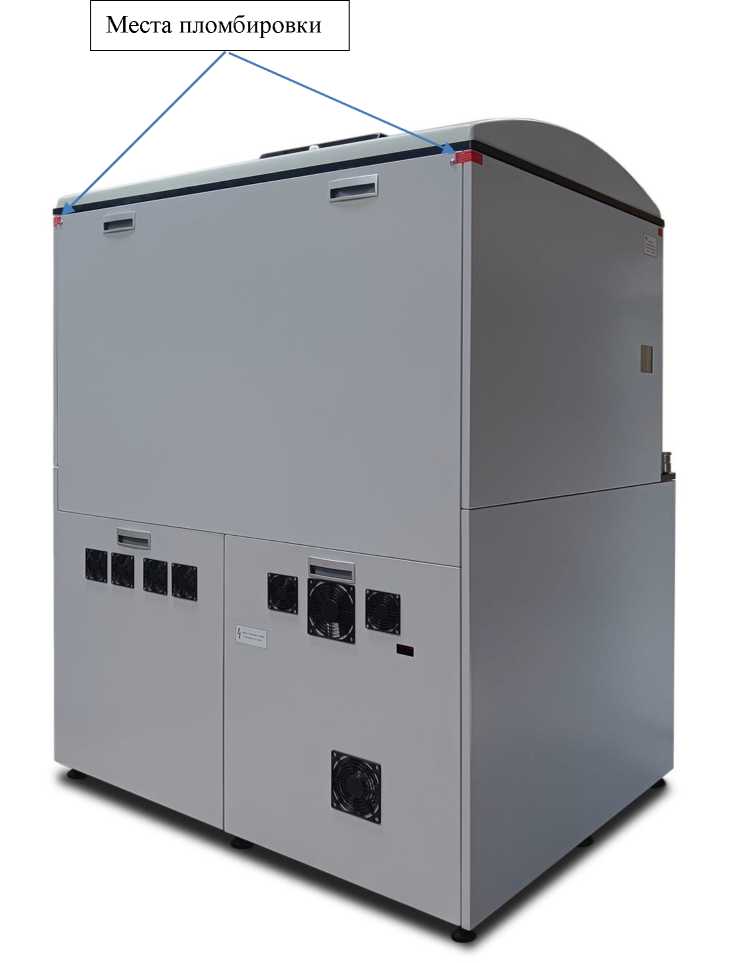

Рисунок 2 - Общий вид спектрометра рентгеновского многоканального СРМ-35 со стороны задних панелей
Программное обеспечениеКомплект системы обработки информации «СОИРС» включает программное обеспечение (ПО) спектрометров и автоматически осуществляет весь процесс измерения, включая настройку, контроль, ввод пробы из накопителя, счёт импульсов, процесс градуировки, расчёт концентрации, статистическую обработку, вывод результатов измерения.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Spectro MaxX.exe |
|
Номер версии (идентификационный номер) ПО |
V.7.X.XX.XXXX* |
|
Цифровой идентификатор ПО |
843825FF |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Метрологически значимая часть ПО и измеренные данные достаточно защищены специальными средствами защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых элементов |
от В(5) до U(92)* |
|
Пределы допускаемой основной относительной погрешности измерений интенсивности аналитических линий в диапазоне определяемых элементов от 0(8) до U(92), % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений интенсивности аналитических линий при изменении напряжения питающей сети на ±10 %, % |
±0,4 |
|
* Фактические определяемые элементы указываются в формуляре АПУ2.770.023ФО | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное количество одновременно определяемых элементов |
20 |
|
Пределы обнаружения элементов по критерию 3с (в зависимости от элемента, матрицы пробы и методики анализа)*, %: | |
|
для элементов от В(5) до N а(11) |
от 2,6П0-3 до 5,7П0-1 |
|
для элементов от Mg(12) до U(92) |
от 10-4 до 3,8П0-3 |
|
Диапазон регистрации массовой доли элементов (концентрации), % |
от 10-4 до 100 |
|
Скорость счета (с-1) на 1 % стандартных образцах, не менее: | |
|
F (Ка) |
550 |
|
Na (Ка) |
2000 |
|
Mg (Ка) |
6000 |
|
Co (Ка) |
180000 |
|
Mo (Ка) |
180000 |
|
Контрастность на 1 % стандартных образцах, не менее: | |
|
F (Ка) |
6,6 |
|
Na (Ка) |
10 |
|
Mg (Ка) |
80 |
|
Co (Ка) |
150 |
|
Mo (Ка) |
30 |
|
Сходимость показаний спектрометра (интенсивностей аналитических линий) за 6 ч, %, не более |
0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
120 |
|
Потребляемая мощность, кВ^А, не более |
5,5 |
|
Масса (без принадлежностей), кг, не более |
500 |
|
Габаритные размеры стойки, мм, не более: | |
|
- длина |
1260 |
|
- ширина |
1100 |
|
- высота |
1900 |
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800) |
|
Напряжение питания трехфазной сети переменного тока, В |
380 с допускаемым отклонением от номинального значения ±10 % |
|
Частота напряжения питания, Г ц |
50 ± 1 |
|
* Пределы обнаружения для каждого элемента указываются в формуляре АПУ2.770.023ФО | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
наносится на лицевую сторону аналитической стойки методом ультрафиолетовой печати, а также на титульные листы руководства по эксплуатации АПУ2.770.023РЭ и формуляра АПУ2.770.023ФО типографским способом.
Комплектность средства измеренийСостав и комплектность спектрометров приведены в таблице 5.
Таблица 5 - Состав и комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгеновский многоканальный СРМ-35, в том числе: |
АПУ2.770.023 |
1 |
|
Стойка аналитическая |
АПУ2.702.046 |
1 |
|
Спектрометрические каналы |
АПУ3.999.024 АПУ3.999.027 АПУ3.999.028 |
до 20 1) |
|
Сплит-система водяного охлаждения |
АПУ2.964.004 |
1 |
|
Комплект системы обработки информации «СОИРС» |
АПУ2.709.018 |
1 |
|
Компьютер, принтер, рабочий стол |
- |
1 |
|
Комплект монтажных частей |
- |
12) |
|
Комплект запасных частей, инструмента и принадлежностей |
- |
13) |
|
Комплект эксплуатационных документов, включая: |
- |
14) |
|
Руководство по эксплуатации |
АПУ2.770.023РЭ |
1 |
|
Формуляр |
АПУ2.770.023ФО |
1 |
|
Комплект канала сканирующего |
АПУ4.079.002, АПУ4.079.028 |
15) |
| ||
приведены в разделе 6 «Использование спектрометра» документа АПУ2.770.023РЭ «Спектрометр рентгеновский многоканальный СРМ-35. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
ТУ 4276-051-00226230-2008 «Спектрометр рентгеновский многоканальный СРМ-35. Технические условия»
ПравообладательНепубличное акционерное общество «Научприбор»
(НПАО «Научприбор»)
ИНН 5753001161
Адрес юридического лица: 302020, г. Орел, Наугорское ш., д. 40, к. 1, офис 1
ИзготовителиНепубличное акционерное общество «Научприбор»
(НПАО «Научприбор»)
ИНН 5753001161
Адрес: 302020, г. Орел, Наугорское ш., д. 40, к. 1, офис 1
Общество с ограниченной ответственностью «Микротензор»
(ООО «Микротензор»)
ИНН 5753059002
Адрес юридического лица: 302040, г. Орел, ул. Ломоносова, д. 6, помещ. 2
Адрес места осуществления деятельности: 302020, г. Орел, Наугорское ш., д. 40, к. 1, офис 1
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30002-13
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» ___________ 2025 г. № _____
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утвер ж-дения акта испыт а-ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Спектрометры рентгеновские многоканальные |
СРМ-35 |
1070 |
38165-24 |
Непубличное акционерное общество «Научприбор» (НПАО «Научприбор»), г. Орел |
МП 2.770.023 |
МП 651-25-022 |
Общество с ограниченно й ответственно стью «Микротензо р» (ООО «Микротензо р»), г. Орел |
10.06 .2025 |
Общество с ограниченной ответственнос тью «Микротензор » (ООО «Микротензор »), г. Орел |
ФГУП «ВНИИФТРИ », Московская обл., р.п. Менделеево |
