ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Высотомеры серии 518
Назначение средства измеренийВысотомеры серии 518 (далее по тексту - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонения от номинальных размеров плоских и цилиндрических изделий.
Описание средства измеренийПринцип действия высотомеров основан на считывании с измерительной шкалы значения измеряемой высоты, соответствующей интервалу перемещения измерительной каретки.
Высотомеры выпускаются двух модификаций: QM-Height (рис. 1, 2) и Linear Height (рис. 3).
Высотомеры являются контактными измерительными приборами, работающими на одном и том же принципе, и отличающимися конструктивным исполнением, комплектностью, метрологическими и техническими характеристиками. Взаимодействие прибора с измеряемым объектом осуществляется с помощью сменных щупов, закреплённых в измерительной головке, перемещающейся по вертикальной направляющей с помощью приводного механизма. Величина перемещения измерительной головки сравнивается с неподвижным вертикальным цифровым устройством (шкалой). В момент контакта щупа с объектом измерения возникают акустический и световой сигналы, данные передаются на жидкокристаллический дисплей контрольной панели для дальнейшей обработки.
Контрольная панель выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к прибору через интерфейс. Приборы снабжены сменным эксцентриковым сферическим щупом диаметром 5 мм. Также высотомеры могут поставляться с щупами из карбида вольфрама с рабочими поверхностями различной конфигурации и различными принадлежностями для их удлинения и крепления.
Высотомеры при работе устанавливаются доведённой нижней поверхностью основания на прецизионную поверхность плиты и перемещаются по ней, подходя к объекту измерения. Перемещение высотомеров QM-Height по поверхности плиты осуществляется вручную. Опционально компрессор устанавливается на высотомеры этой модификации в исполнении 2. Высотомеры Linear Height оснащаются встроенным компрессором, что позволяет перемещать прибор по поверхности плиты посредством воздушных подшипников.
Питание приборов осуществляется от бытовой электрической сети или от батарей.
Лист № 2 Всего листов 7 Модификация QM-Height имеет два исполнения (рис. 1, 2), отличающиеся между собой как внешним видом и цветом, так и метрологическими и техническими характеристиками.
Модификация Linear Height имеет два исполнения: с кнопкой активации привода на корпусе прибора 600E (рис. 3а) и с кнопкой активации привода как на корпусе, так и на ручке прибора 600EG (рис. 3б).

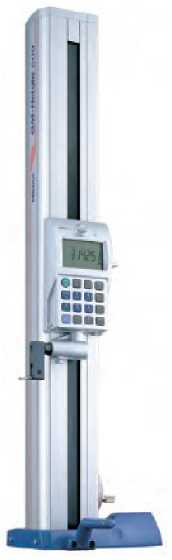

Рисунок 1 - Общий вид высотомеров серии 518 модификации QM-Height исполнение 1

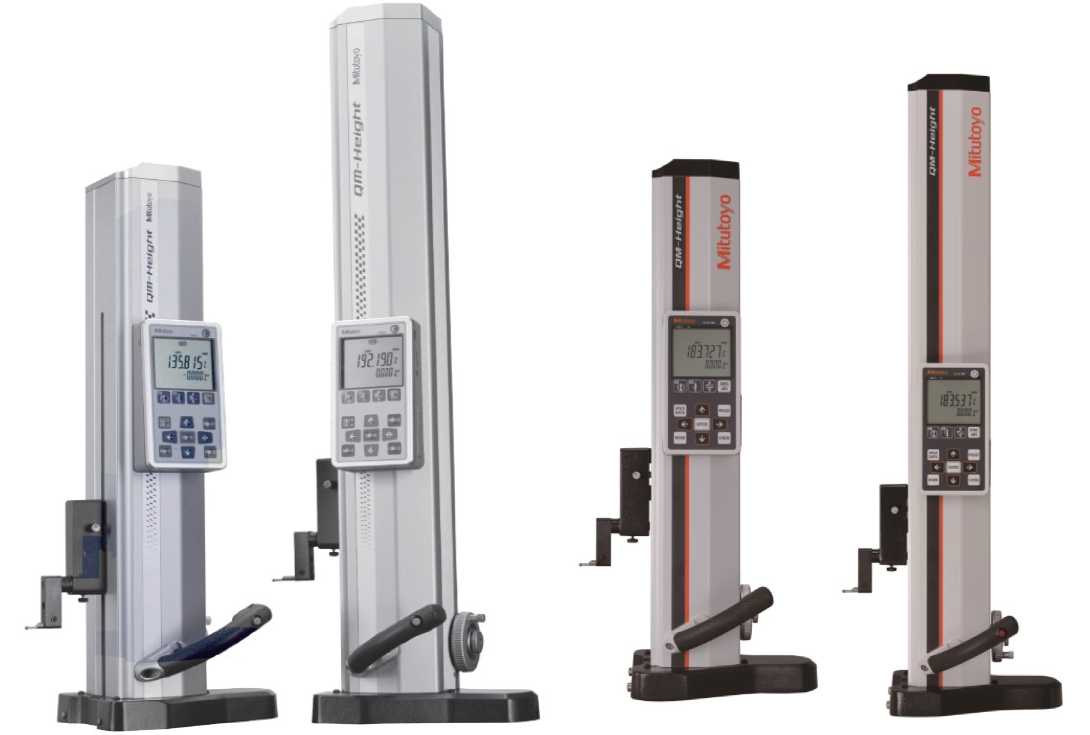

Рисунок 2 - Общий вид высотомеров серии 518 модификации QM-Height исполнение 2
а) б)

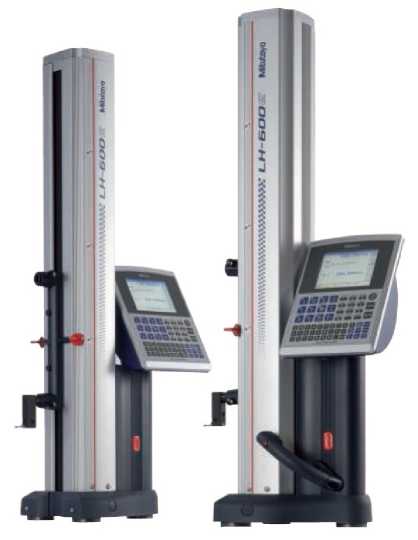

Рисунок 3 - Общий вид высотомеров серии 518 модификации Linear Height а) исполнение 600E; б) исполнение 600EG Пломбирование высотомеров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверки.
Программное обеспечениеВысотомеры серии 518 модификации Linear Height имеют в своем составе программное обеспечение (ПО), установленное в блоке контрольной панели, разработанное для конкретных измерительных задач и осуществляющее также функции управления процессом измерений.
|
Таблица 1 - Сведения об идентификационных данных П |
К) |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Datalight |
|
Номер версии (идентификационный номер) ПО |
version 6.X |
|
Цифровой идентификатор ПО |
17TG |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения высотомеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Модификации |
QM-Height |
Linear Height | |||
|
исполнение 1 |
исполнение 2 | ||||
|
Диапазон измерений линейных размеров, мм |
от 0 до 350 (от 115 до 465)* |
от 0 до 600 (от 115 до 715)* |
от 0 до 350 (от 115 до 465)* |
от 0 до 600 (от 115 до 715)* |
от 0 до 600 (от 372 до 972)** |
|
Дискретность цифрового отсчетного устройства, мм |
0,001; 0,005 |
0,0001; 0,001; 0,01; 0,1 | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров***, мкм, где L -измеренный размер в мм |
±(2,8 + 5L/1000) |
±(2,4 + 2,1L/600) |
±(1,1 + 0,6L/600) | ||
|
Измерительное усилие, Н |
1,6 ± 0,5 |
1,5 ± 0,5 |
не более 1 | ||
|
Габаритные размеры, мм:
|
210 350 772 |
210 350 1022 |
481 555 1063 |
481 555 1296 |
237 (247*****) 448 1013 |
|
Масса, кг |
22 |
27 |
25 (29****) |
26 (30****) |
24 |
|
Напряжение питания постоянного тока, В |
9 |
6 |
12 | ||
|
Максимальная потребляемая мощность, Вт |
4,5 |
12 |
43 | ||
|
Диапазон рабочих температур, °C |
от +10 до +30 | ||||
|
Относительная влажность воздуха, % |
от 20 до 80 | ||||
|
* - при развороте щупа вверх ** - при развороте и перестановке щупа в верхнее посадочное крепление *** - гарантировано только при измерении высоты стандартным щупом 0 5 мм **** - с компрессором ***** - с приводной ручкой (для исполнения 600EG) | |||||
наносится на заднюю стенку высотомера методом наклейки и на руководство по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Высотомер серии 518 в сборе |
- |
1 шт. |
|
Установочная мера для калибровки щупа |
- |
1 шт. |
|
Эксентриковый сферический щуп, 05 мм |
1 шт. | |
|
Элемент питания (для модификации |
LR6 (AA) |
4 шт. |
Лист № 6
Всего листов 7
|
QM-Height) |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Аккумулятор с блоком питания (для модификации Linear Height) |
- |
1 шт. |
|
Чехол (для модификации Linear Height) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП № 32667-15 с изменением № 1 |
1 экз. |
приведены в разделе 2 «Эксплуатация» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к высотомерам серии 518Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
Техническая документация Mitutoyo Corporation, Япония.
