ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031
Назначение средства измеренийПреобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031 (далее по тексту - 1111Т) предназначены для измерений температуры сыпучих, жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус 11Т, температуры наружной поверхности труб наземных и подземных трубопроводов, поверхности твердых тел и температуры грунта, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 1УЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC групп Т1, Т2, Т3, Т4, Т5, Т6 по ТР ТС 012/2011.
Описание средства измерений1ринцип работы 11Т типов ТСМУ 031, ТС1У 031 основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.
1ринцип работы 11Т типов ТХАУ 031, ТХКУ 031, ТННУ 031 основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения которых (спаи) находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.
Изменение электрического сопротивления материала ЧЭ или изменение термоэлектродвижущей силы, возникающей в ЧЭ, преобразуется нормирующим измерительным преобразователем (далее по тексту - И1) в изменение выходного токового или цифрового сигналов.
Модели 11Т отличаются друг от друга типом установленного в них ЧЭ, способом контакта с измеряемой средой, типом устанавливаемого в них И1, видом взрывозащиты, виброустойчивостью, наличием цифрового дисплея (далее по тексту - ЦД).
В зависимости от способа контакта с измеряемой средой изготавливают погружаемые 11Т (далее по тексту - 11ТС) и поверхностные 11Т (далее по тексту - 11Т1). 11ТС имеют модели с соединительным кабелем (далее по тексту - 11ТСК) и модели для измерения температуры окружающей среды (воздуха) (далее по тексту - 11ТСп).
В 11Т могут быть установлены микропроцессорный И1 (далее по тексту - И1/М1), интеллектуальный HART-преобразователь (далее по тексту - ИП/ХТ), ИП, поддерживающий протокол Modbus RTU (далее по тексту - И1/МБ) или И1, осуществляющий измерение температуры и беспроводную передачу информации о значении измеряемой температуры по протоколу связи ISA100.11a (далее по тексту - И1/Б1).
Во всех 11Т, кроме 11Т с И1/МБ, может быть установлен ЦД.
11Т имеют модели: ТСМУ 031/М1, ТС1У 031/М1, ТСМУ 031/М1/ИНД, ТС1У 031/М1/ИНД, ТСМУ 031/ХТ, ТС1У 031/ХТ, ТСМУ 031/ХТ/ИНД, ТС1У 031/ХТ/ИНД, ТСМУ 031/МБ, ТС1У 031/МБ, ТС1У 031/Б1, ТС1У 031/Б1/ИНД, ТХАУ 031/М1, ТХКУ 031/М1, ТННУ 031/М1, ТХАУ 031/М1/ИНД, ТХКУ 031/М1/ИНД, ТННУ 031/М1/ИНД, ТХАУ 031/ХТ, ТХКУ 031/ХТ, ТННУ 031/ХТ, ТХАУ 031/ХТ/ИНД, ТХКУ 031/ХТ/ИНД, ТННУ 031/ХТ/ИНД, ТХАУ 031/Б1, ТННУ 031/Б1, ТХАУ 031/Б1/ИНД, ТННУ 031/Б1/ИНД.
Примечание - Индекс «ИНД» в обозначении моделей ППТ означает наличие ЦД в ППТ.
ППТ изготавливают в общепромышленном (далее по тексту - ППТ/Оп) и во взрывозащищенном (далее по тексту - ППТ/Ех) исполнениях.
Взрывозащищенность ППТ/Ех в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка» (далее по тексту - ППТ/Exd), либо «искробезопасная электрическая цепь «i» (далее по тексту - ППТ/Exi), либо «взрывонепроницаемая оболочка» плюс «искробезопасная электрическая цепь «i» (далее по тексту - 111 IT/Exdi).
ППТ изготавливают в виброустойчивом исполнении по ГОСТ Р 52931-2008.
Все 11T имеют модели, предназначенные для применения в условиях стандартных для этих моделей вибрационных нагрузок (модели ППТ/С).
ППТС с монтажной частью защитного корпуса с длинами до 160 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях особо высоких вибрационных нагрузок (модели 11ТС/ОВ).
11ТС с монтажной частью защитного корпуса с длинами до 500 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях высоких вибрационных нагрузок (модели 11ТС/В).
Модели 11Т имеют исполнения, отличающиеся друг от друга по диапазону измеряемых температур, по конструкции ЧЭ, по количеству ЧЭ, по конструкции и материалу защитного корпуса, по виду установочного устройства, по диаметру и длине монтажной части защитного корпуса, по диаметру установочной поверхности, по материалу и длине соединительного кабеля, по типу клеммной головки.
11ТС имеют исполнения, устойчивые и прочные к возможным протечкам измеряемой среды при разрушении погружаемой части защитного корпуса 11ТС (исполнения 11ТС/Д).
11Т состоят из ЧЭ, защитного корпуса и либо клеммной головки, либо соединительного кабеля и клеммной головки, и И1.
ЧЭ у ТСМУ 031, ТС1У 031 выполнены на основе либо микропровода, либо пленочных терморезисторов.
ЧЭ у ТХАУ 031, ТХКУ 031, ТННУ 031 выполнены на основе термопарного кабеля КТМС.
Установочное устройство для крепления 11ТС на объекте измерений представляет собой устанавливаемый на защитном корпусе 11ТС либо подвижный штуцер с резьбой М20х1,5 (или М8х1, или М12х1,25, или М12х1,5, или М14х1,5, или М16х1,5, или G1/2, или М27х2) с приварным уплотнительным кольцом, либо неподвижный штуцер с резьбой М20х1,5 (или G1/2, или K1/2", или R1/2, или K3/4", или R3/4), либо передвижной штуцер с резьбой М20х1,5 (или М8х1, или М12х1,5, или М16х1,5, или М27х2) (не входит в комплект поставки), либо усиленный неподвижный штуцер с резьбой М20х1,5 (или М27х2, или G1/2, или K1/2", или R1/2, или K3/4", или R3/4), непосредственно на котором установлена клеммная головка.
Защитный корпус 11ТС выполнен на основе трубы с приварным дном или цельноточеным из нержавеющих сталей 12Х18Н10Т, 10Х17Н13М2Т, 10Х23Н18 или аналогичных им.
Защитный корпус 11Т1 выполнен из алюминиевого сплава или нержавеющей стали с плоским основанием или основанием, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.
Защитные корпуса типов «К1», «К2» герметично соединены с соединительным кабелем и клеммной головкой с помощью сварки, при этом оба корпуса электрически развязаны от их оснований для предотвращения падения потенциала катодной защиты через корпус и соединительный кабель. 11Т с защитным корпусом типа «К1» предназначены для установки на трубы наземных и подземных трубопроводов диаметром от 114 до 1420 мм, 11Т с защитным корпусом типа «К2» - на трубы наземных и подземных трубопроводов среднего диаметра - от 60 до 108 мм.
11Т с защитными корпусами типов «К3М», «К4», «К5М», «К6», «К7» предназначены для установки на плоские поверхности, включая плоские поверхности малых размеров, и для установки на трубы наземных трубопроводов диаметром от 20 мм и выше.
Клеммная головка ППТ выполнена из либо литьевого алюминиевого сплава, либо поликарбоната.
Кабельный ввод клеммной головки обеспечивает возможность подключения ППТ к линии потребителя кабелем, кабелем в броне, кабелем в металлорукаве, кабелем в броне и в металлорукаве или кабелем в трубе.
Соединительный кабель выполнен либо на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из:
- нержавеющей трубы и металлорукава в полихлорвиниловой изоляции,
- гибкого рукава (сильфона) в оплетке,
- оплетки из металлических проволок и фторопластовой трубки,
- оплетки из металлических проволок, фторопластовой трубки и металлорукава в полихлорвиниловой изоляции,
- оплетки из металлических проволок, фторопластовой трубки и нержавеющего металлорукава,
- оплетки из металлических проволок, фторопластовой трубки и оцинкованного металлорукава,
- оплетки из металлических проволок, либо на основе кабелей КНМСН или КТМС в металлической оболочке.
ИП выполнен в виде отдельного блока и установлен в клеммной головке. ИП имеет зажимы для подсоединения токовыводов ЧЭ и жил кабеля потребителя.
У индикаторных ППТ (далее по тексту - ППТ/ИНД) в клеммной головке, кроме ИП, установлен ЦД со светодиодной индикацией (далее по тексту - СДИ) или с жидкокристаллической индикацией (далее по тексту - ЖКИ). ЦД выполнен либо в виде отдельного блока, либо совмещен в одном корпусе с ИП.

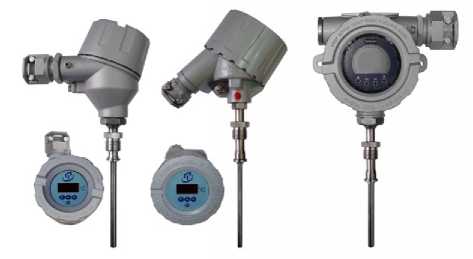

Рисунок 2 - Общий вид погружаемых общепромышленных ППТС/Оп/ИНД и взрывозащищенных nnTC/Exd/ИНД, nnTC/Exi/ИНД, nnTC/Exdi/ИНД
Фотографии общего вида ППТ представлены на рисунках 1 - 10.

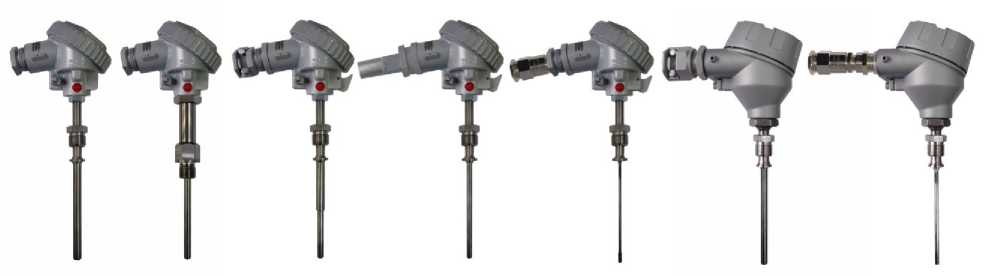

Рисунок 1 - Общий вид погружаемых общепромышленных ППТС/Оп и взрывозащищенных ППТС/Exi, ППТС/Exd, ППТС/Exdi

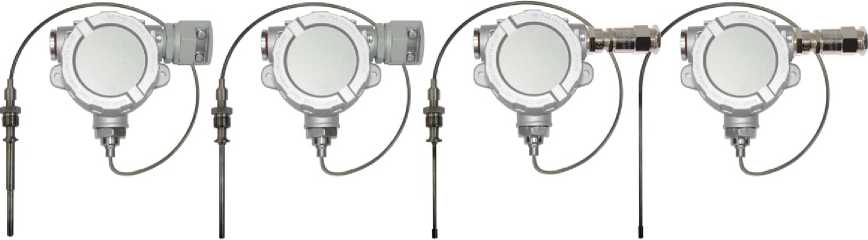

Рисунок 3 - Общий вид погружаемых кабельных общепромышленных ППТСК/Оп, ППТСК/Оп/ИНД и взрывозащищенных ППТСК/Exi, nnTCK/Exi/ИНД

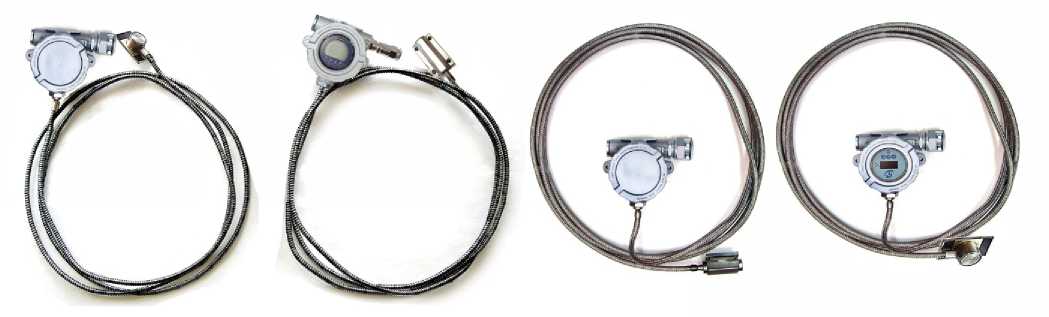

Рисунок 4 - Общий вид погружаемых кабельных взрывозащищенных ППТСК/Exd, ППТСК/Exdi
Рисунок 5 - Общий вид погружаемых кабельных взрывозащищенных nnTCK/Exd/ИНД, nnTCK/Exdi/ИНД

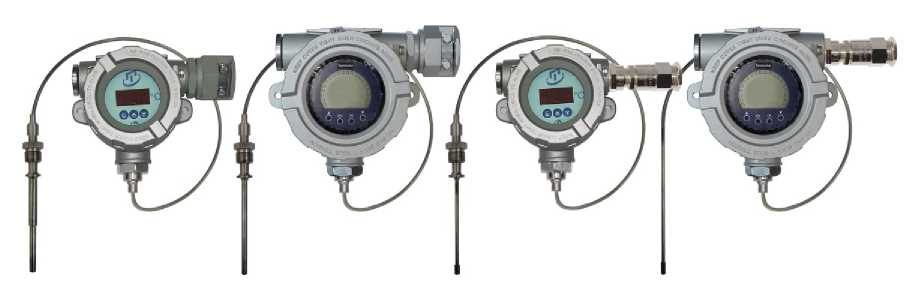

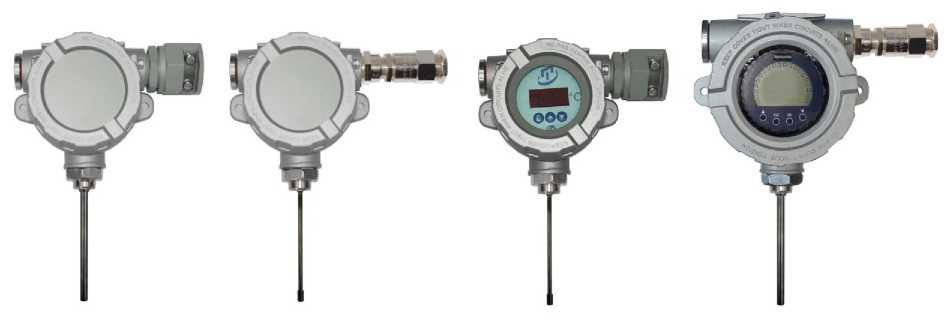

Рисунок 6 - Общий вид общепромышленных ППГСп/Оп и взрывозащищенных ППТСп/Exi для измерения температуры окружающей среды (воздуха)

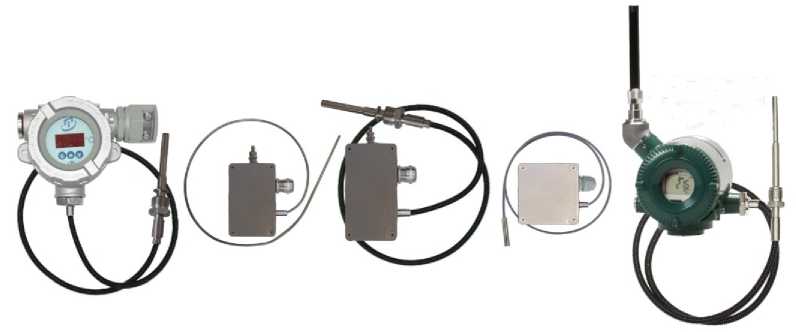

Рисунок 7 - Общий вид взрывозащищенных ППГСп/Exd, ППГСп/Exdi, nnTCn/Exd/ИНД, nnTCn/Exdi/ИНД для измерения температуры окружающей среды (воздуха)

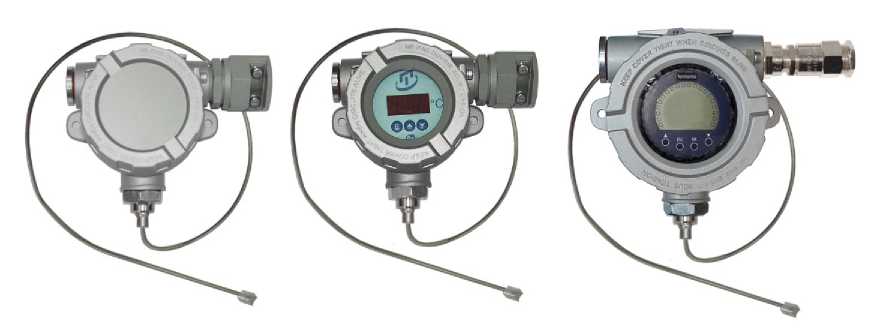

Рисунок 8 - Общий вид поверхностных общепромышленных ППТП/Оп и взрывозащищенных ШГГП/Exi с корпусами типов «К3М» - «К7»

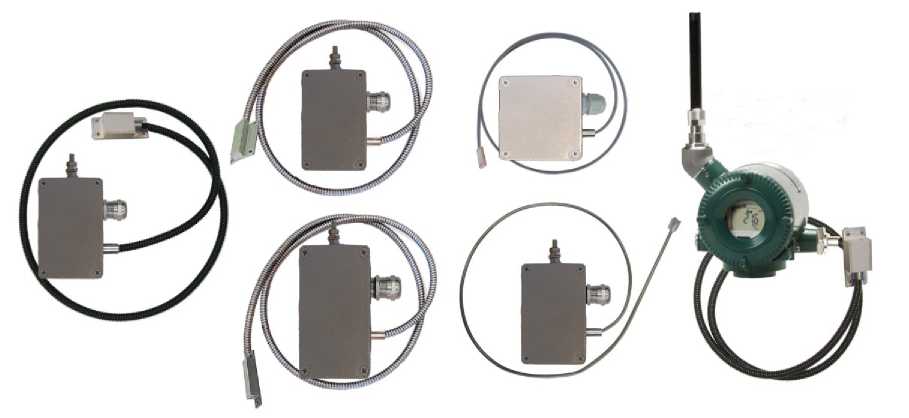

Рисунок 9 - Общий вид поверхностных взрывозащищенных ППТП/Exd, ППТП/Exdi, nnTn/Exd/ИНД, 1 II IT11/Exdi/HI 1Д с корпусом типа «К7»

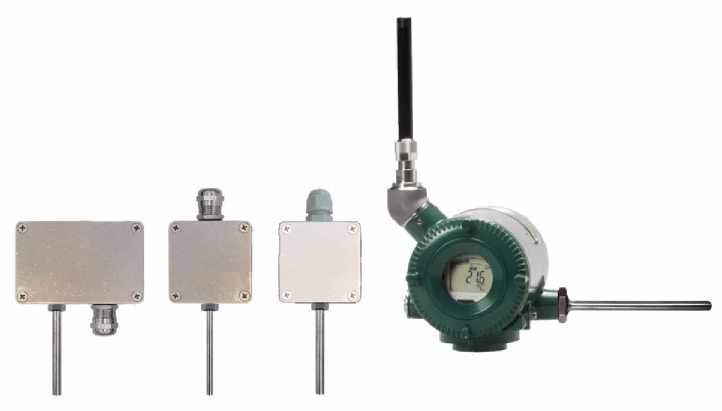

Рисунок 10 - Общий вид поверхностных общепромышленных ППТП/Оп, ППТП/Оп/ИНД и взрывозащищенных ППТП/Exd, ППТП/Exdi, nnTn/Exd/ИНД, nnTn/Exdi/ИНД с корпусами типов «К1», «К2»
Пломбирование ППТ не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее по тексту - ПО) ППТ состоит из встроенных, метрологически значимых, и автономных частей.
Встроенные части ПО недоступны пользователю и не подлежат изменению на протяжении всего времени функционирования ППТ, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014).
Автономные части ПО предназначены для взаимодействия с компьютером, не оказывают влияния на метрологические характеристики измерительных преобразователей и служат для конфигурирования, настройки и получения данных измерений в процессе эксплуатации. Метрологически значимые автономные части ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Метрологические характеристики ППТ оценены с учетом влияния на них встроенного ПО.
Идентификационные данные ПО ППТ приведены в таблицах 1-15.
Таблица 1 - Идентификационные данные ПО ППТ с микропроцессорным измерительным преобразователем ИП/МП
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MPLAB |
|
Номер версии ПО, не ниже |
8.85.00.00 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 2 - Идентификационные данные ПО ППТ с микропроцессорным измерительным преобразователем ИП/МП
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Термоприбор-2М |
|
Номер версии ПО, не ниже |
1 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 3 - Идентификационные данные ПО ПИТ с HART-измерительным преобразователем
Т32
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
WHart |
|
Номер версии ПО, не ниже |
1.5 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 4 - Идентификационные данные ПО ПИТ с HART-измерительным преобразователем
Т32
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
WIKA T32 |
|
Номер версии ПО, не ниже |
1.50 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 5 - Идентификационные данные ПО «HARTconfig» НКГЖ.00131.001-02
HART-измерительного преобразователя ИП 0304
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Ipm0399m3 install.exe |
|
Номер версии ПО, не ниже |
1.01 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 6 - Идентификационные данные ПО «HARTconfig» НКГЖ.00131.001-02
HART-измерительного преобразователя ИП 0304
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Set-up HARTconfig ver12.3.3.exe |
|
Номер версии ПО, не ниже |
12.0 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 7 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем Элметро-НПТ-4
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
HPiv115 |
|
Номер версии ПО, не ниже |
1.1.5 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 8 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем
Элметро-НПТ-4
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
HConf |
|
Номер версии ПО, не ниже |
1.0.0.7 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 9 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем 5335, 5337
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии ПО, не ниже |
- |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 10 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем 5335, 5337
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
PReset |
|
Номер версии ПО, не ниже |
6.01.1005 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 11 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем YTA70
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии ПО, не ниже |
1 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 12 - Идентификационные данные ПО ППТ с измерительным преобразователем, поддерживающим протокол Modbus RTU
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TMB1K |
|
Номер версии ПО, не ниже |
1.1 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 13 - Идентификационные данные ПО ППТ с измерительным преобразователем, поддерживающим протокол Modbus RTU
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TMBTerminal |
|
Номер версии ПО, не ниже |
1.3 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 14 - Идентификационные данные ПО ППТ с измерительным преобразователем YTA510
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии ПО, не ниже |
R1.02.01 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 15 - Идентификационные данные ПО для СДИр
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MCUProgrammer.exe |
|
Номер версии ПО, не ниже |
v.3.2.0.0 |
|
Цифровой идентификатор ПО |
не доступен |
Метрологические и технические характеристики
Таблица 16 - Основные метрологические характеристики ТС
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С:
|
от -180 до +50, от -70 до +180, от -50 до +180; от -196 до +50, от -70 до +200, от -50 до +200, от -50 до +500; от -50 до +600, от -50 до +900, от -50 до +1000; от -50 до +600; от -50 до +1200; от -50 до +150; от -50 до +150, от -50 до +200; от -50 до +500 |
|
Пределы допускаемой основной погрешности ППТ |
указаны в таблицах 17, 18, 19 |
|
Пределы допускаемой дополнительной приведенной погрешности ППТ, вызванной изменением температуры окружающей среды от +15 до +25 °С до любой температуры в диапазоне от -60 до +85 °С на каждые 10 °С изменения температуры окружающей среды, %:
|
±0,1 ±0,15 |
|
Пределы допускаемой погрешности индикации ППТ/ИНД в зависимости от значений пределов допускаемой основной приведенной погрешности ППТ/ИНД |
указаны в таблице 19 |
|
Пределы допускаемой дополнительной приведенной погрешности индикации значения измеряемой температуры для ППТ/ИНД, вызванной изменением температуры окружающей среды от +15 до +25 °С до любой температуры в диапазоне от -60 до +85 °С на каждые 10 °С изменения температуры окружающей среды, % |
±0,1 |
Таблица 17 - Пределы допускаемой основной погрешности ППТ с установленным на заводе-изготовителе и не изменяемым в процессе эксплуатации диапазоном измерений температуры
|
ППТ |
Диапазон измерений температуры (в зависимости от исполнения), °С |
Минимальный интервал диапазона измерений температуры, °С |
Пре делы допускаемой основной приведенной погрешности о0, % (от интервала диапазона измерений температуры) |
Пределы допускаемой основной абсолютной погрешности А0мин., °С |
|
ТСМУ 031С |
от -50 до +180 от -70 до +180 от -180 до +50 |
10 |
±0,15; ±0,25; ±0,5 |
±0,25 |
|
ТСПУ 031С |
от -50 до +200 от -50 до +500 от -70 до +200 от -196 до +50 |
10 |
±0,1 (только для ТСПУ 031С/ХТ); ±0,15; ±0,25; ±0,5 |
±0,2 (только для ТСПУ 031С/ХТ); ±0,25 |
|
ТХАУ 031С |
от -50 до +600 от -50 до +900 от -50 до +1000 |
25 |
±0,25; ±0,5; ±1,0 |
±0,75 |
|
ТХКУ 031С |
от -50 до +600 | |||
|
ТННУ 031С |
от -50 до +1200 |
25 |
±0,25; ±0,5; ±1,0 |
±0,75 |
|
ППТП |
от -50 до +150 от -50 до +200 от -50 до +500 |
50 |
±0,5; ±1,0 |
±0,85 |
|
Примечание. При определении предела допускаемой основной погрешности ППТ выбирают максимальное значение между минимальным пределом основной абсолютной погрешности (Домин. или Аоинд.мин.) и рассчитанным значением (в °С) допускаемой основной приведенной погрешности от интервала диапазона измерений температуры (оо или стоинд). | ||||
Таблица 18 - Пределы допускаемой основной погрешности Ш1Т с изменяемым диапазоном измерений температуры
|
ППТ |
Диапазон измерений температуры (в зависимости от исполнения), °С |
Минимальный интервал диапазона измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности о0, % (от интервала диапазона измерений температуры) |
Пределы допускаемой основной абсолютной погрешности А0мин., °С |
|
ТСМУ 031С |
от -50 до +180 |
10 |
±0,15; ±0,25; ±0,5 |
±0,35 |
|
от -70 до +180 | ||||
|
от -180 до +50 | ||||
|
ТСПУ 031С |
от -50 до +200 |
10 |
±0,15; ±0,25; ±0,5 |
±0,35 |
|
от -50 до +500 | ||||
|
от -70 до +200 | ||||
|
от -196 до +50 | ||||
|
ТХАУ 031С |
от -50 до +600 |
25 |
±0,25; ±0,5; ±1,0 |
±0,90 |
|
от -50 до +900 | ||||
|
от -50 до +1000 | ||||
|
ТХКУ 031С |
от -50 до +600 |
25 |
±0,25; ±0,5; ±1,0 |
±0,90 |
|
ТННУ 031С |
от -50 до +1200 |
|
ППТ |
Диапазон измерений температуры (в зависимости от исполнения), °С |
Минимальный интервал диапазона измерений температуры, °С |
1ределы допускаемой основной приведенной погрешности 50, % (от интервала диапазона измерений температуры) |
1ределы допускаемой основной абсолютной погрешности Ломин., °С |
|
1111111 |
от -50 до +150 |
50 |
±0,5; ±1,0 |
±1,2 |
|
от -50 до +500 |
Таблица 19 - Пределы допускаемой основной погрешности индикации 11ПТ/ИНД
|
1ределы допускаемой основной приведенной погрешности 50, % (от интервала диапазона измерений температуры) |
1ределы допускаемой основной приведенной погрешности индикации 50инд., % (от интервала диапазона измерений температуры) |
1ределы допускаемой основной абсолютной погрешности индикации Л0инд.мин., оС |
|
ТСМ |
[У 031С/ИНД, ТСПУ 031С/ИНД | |
|
±0,11) |
±0,15 1) |
±0,3 1) |
|
±0,15 |
±0,2 |
±0,4 |
|
±0,25 |
±0,3 | |
|
±0,5 |
±0,6 | |
|
ТХАУ 031С/И |
[НД, ТХКУ 031С/ИНД, ТННУ 031С/ИНД | |
|
±0,251) |
±0,31) |
±0,9 1) |
|
±0,25 |
±0,35 |
±1,0 |
|
±0,5 |
±0,6 | |
|
±1,0 |
±1,1 | |
|
ППТП | ||
|
±0,5 |
±0,6 |
±0,4 |
|
±1,0 |
±1,1 | |
|
1римечание 1) 1ределы допускаемой основной приведенной погрешности приведены для 11Т с неизменяемым в процессе эксплуатации диапазоном измерений температуры (см. таблицу 17). | ||
Таблица 20 - Выходные сигналы ППТ
|
Наименование характеристики |
Значение характеристики |
|
Выходной сигнал: - для моделей 11Т/М1 |
постоянный ток от 4 до 20 мА по ГОСТ 26.011-80 |
|
- для моделей 11Т/М1/ИНД |
постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИ |
|
- для моделей 11Т/ХТ |
постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7) |
|
- для моделей 11Т/ХТ/ИНД |
постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7), с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИ или ЖКИ |
|
- для моделей 11Т/МБ |
цифровой сигнал в соответствии с протоколом RS485, Modbus RTU. Скорость обмена данными между 11Т/МБ и регистрирующей аппаратурой выбирается из стандартного ряда 300, 1200, 9600, 19200, ..., 115200 бод |
|
- для моделей 11Т/Б1 |
цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a |
|
- для моделей 11Т/Б1/ИНД |
цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a с одновременной индикацией значения измеряемой температуры на экране ЖКИ, установленного в ИП/БП |
Таблица 21 - Основные технические характеристики 1И1Т
|
Наименование характеристики |
Значение характеристики |
|
Зависимость выходного токового сигнала ППТ (за исключением моделей ППТ/МБ, ППТ/БП) от измеряемой температуры |
линейная |
|
Время термической реакции то,бз, с, ППТС, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном бесконечности, при установленном времени демпфирования «0», не более |
указано в таблицах 22, 23 |
|
Время термической реакции то,бз НИТИ, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном бесконечности, при установленном времени демпфирования «0», с, не более:
|
60 20 |
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания постоянного тока 1111Т, кроме ППТ/Exi, ППТ/Exdi, В:
|
от 11 до 34 от 15 до 34 от 10,5 до 42 от 12 до 42 от 13,5 до 42 от 15 до 42 от 10 до 42 от 13 до 42 от 15 до 42 от 8 до 35 от 11 до 35 от 13 до 35 от 9 до 42 |
|
Максимальное допускаемое напряжение питания постоянного тока ППТ/Exi, ИИТ/Exdi:
ППТ/МП/Exdi/ИНД, ИТ/ХТ-Y/Exi, ИТ/ХТ-Y/Exdi. |
30 В 28 В |
|
Электрическое сопротивление изоляции между измерительными цепями 11Т и защитным корпусом, а также между электрически разобщенными измерительными цепями 11Т с двумя и более ЧЭ, не менее |
указано в таблицах 24, 25 |
|
Электрическое сопротивление изоляции между измерительными цепями 11Т и защитным корпусом, а также между электрически разобщенными измерительными цепями 11Т с двумя и более ЧЭ при температуре 40 °С и относительной влажности 100 %, МОм, не менее |
0,5 |
|
Условное давление среды, температуру которой измеряют, МПа |
от 0,4 до 16,0 |
|
Диаметр погружаемой части защитного корпуса, мм |
3,0±0,1; 4,0±0,3; 5,0±0,3; 6,0±0,3; (5,5±0,3)/(6,0±0,3); (6,0±0,3)/(8,0±0,3); (6,0±0,3)/(10,0±0,3); 8,0±0,3; (8,0±0,3)/(10,0±0,3); 10,0±0,3 |
|
Диаметр установочной поверхности защитного корпуса, мм |
от 20 до 1420 |
|
Длина соединительного кабеля, мм |
от 100 до 15000 |
|
Длина монтажной части защитного корпуса, мм |
от 20 до 3150(1) |
|
Масса, г |
от 200 до 7600 |
|
Средняя наработка до отказа, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
12,5 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
О1 |
|
Группа исполнения по ГОСТ Р 52931-2008: (но в диапазоне температур окружающего воздуха от -60 до +85 °С) |
Д2 |
|
Степень защиты от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 |
IP54, IP65, IP67, IP68 |
|
Наименование характеристики |
Значение характеристики |
|
Примечания:
| |
Таблица 22 - Время термической реакции ТСМУ 031С, ТСПУ 031С
|
Диаметр монтажной части защитного корпуса ППТС, мм |
Время термической реакции то,бз, с, не более |
|
10 |
15,0 |
|
8 10 с переходом на 8 на длине 40 или 60 мм |
9,0 |
|
10 с переходом на 6 на длине 160 мм 10 с переходом на 6,5 на длине 40 мм 10 с переходом на 4,5 на длине 20 мм или 30 мм 8 с переходом на 6 на длине 45 мм 6 |
6,0 |
|
5 |
6,0 |
|
4 |
5,0 |
|
3 |
4,5 |
Таблица 23 - Время термической реакции ТХАУ 031С, ТХКУ 031С, ТННУ 031С
|
Диаметр монтажной части защитного корпуса с ЧЭ закрытого типа или диаметр ЧЭ открытого типа, мм |
Ти п спая |
Время термической реакции Т0,63, с, не более |
|
10 |
изолированный |
10,0 |
|
неизолированный |
5,0 | |
|
10 с переходом на 8 на длине 60 мм 8 |
изолированный |
8,0 |
|
неизолированный |
6,0 | |
|
4,5 |
изолированный |
5,0 |
|
неизолированный |
4,0 | |
|
3,0 |
изолированный неизолированный |
3,0 |
|
1,5 |
изолированный неизолированный |
0,3 |
Таблица 24 - Электрическое сопротивление изоляции ТСМУ 031, ТСПУ 031
|
Диапазон температур, °С |
Электрическое сопротивление изоляции, МОм |
|
от +15 до +35 |
20 |
|
от +100 до +250 включ. |
5 |
|
св. +250 до +450 включ. |
2 |
|
св. +450 до +500 |
0,5 |
Таблица 25 - Электрическое сопротивление изоляции ТХАУ 031, ТХКУ 031, ТННУ 031
|
Диапазон температур, °С |
Электрическое сопротивление изоляции, МОм |
|
от +15 до +35 |
20 |
|
от +100 до +300 включ. |
1 |
|
св. +300 до +600 включ. |
0,07 |
|
св. +600 до +800 включ. |
0,025 |
|
св. +800 до +1000 |
0,005 |
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к ППТ.
Комплектность средства измеренийТаблица 26
|
Наименование |
Обозначение |
Количество |
|
Преобразователи температуры программируемые |
ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031 |
1 шт. (модель и исполнение - в соответствии с заказом) |
|
Паспорт |
РГАЖ 2.821.031 ПС |
1 экз. |
|
Руководство по эксплуатации |
РГАЖ 0.282.007 РЭ |
1 экз. |
|
Габаритный чертеж (ГЧ) |
- |
1 экз. |
|
Примечание: РЭ и ГЧ поставляются в одном экземпляре с первой партией ППТ. | ||
осуществляется в соответствии с документом РГАЖ 0.282.007 РЭ, раздел 3.4, утвержденным ФГУП «ВНИИМС» 30 декабря 2015 г.
Основные средства поверки:
Рабочий эталон 2-го и 3-го разрядов по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 32777-06);
Рабочий эталон 2-го и 3-го разрядов по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный ПТСВ (Регистрационный № 57690-14);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Вольтметр универсальный В7-78/1, В7-78/2, В7-78/3 (Регистрационный № 52147-12);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08); Калибраторы температуры КТ-2 (Регистрационный № 28811-12);
Калибраторы температуры КТ-3 (Регистрационный № 50907-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ППТ и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям температуры программируемым ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
РГАЖ 0.282.007 ТУ Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031. Технические условия.
ИзготовительЗакрытое акционерное общество Специализированное конструкторское бюро «Термоприбор» (ЗАО СКБ «Термоприбор»)
ИНН 7724123433 Адрес: 115201, г. Москва, ул. Котляковская, д. 6, стр. 8. Телефон/факс: (495) 513-42-51, 513-47-76, 513-44-38 E-mail: info@termopribor.com
Web-сайт: www.termopribor.msk.ru
Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46 Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«17» июня 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1081
17 июня 2020 г.
Москва
О внесении изменений в описание типа на преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТИНУ 031
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ЗАО «СКВ Термоприбор» от 17 марта 2020 г. № 582/СКБ приказываю:
-
1. Внести изменения в описание типа на преобразователи температуры, программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТИНУ 031, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 46611-16, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководил
С.С. Голубев
сертификат: 00Е1036Е1В07Е0ГВ80ЕА118900ВСВ6О090 Кону выдан: Голубев Сергей Сергеева
