Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» мая 2018 г. №858

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ»

Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ» прямого и трансформаторного включения, предназначены для измерения и учёта электрической активной энергии переменного тока в трёх и четырёхпроводных сетях.

Принцип действия счётчиков основан на преобразовании входных сигналов тока и напряжения трёхфазной сети из аналогового представления в цифровое с помощью аналогоцифрового преобразователя (АЦП).

Счётчики «Меркурий 230АМ» обеспечивают регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода в эксплуатацию.

В качестве устройства для отображения потреблённой энергии используется устройство отсчётное электромеханическое (УО).

В счётчиках функционирует импульсный выход. В счётчиках «Меркурий 230АМ-00» и «Меркурий 230АМ-03» импульсный выход имеет два режима работы - режим телеметрии и режим поверки.

Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

Конструктивно счётчики состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, клеммной крышки);

• - клеммной колодки;

• - печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с УО и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки. На печатном узле находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - УО.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, клеммная колодка изготовляется из пластмассы с огнезащитными добавками.

Счётчики предназначены для эксплуатации внутри закрытых помещений. Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254. Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ» имеют несколько вариантов исполнения, отличающиеся:

- вариантом подключения к сети;

• - базовым(номинальным) и максимальным током;

• - номинальным напряжением;

• - классом точности;

• - постоянной счетчика.

Варианты исполнений счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

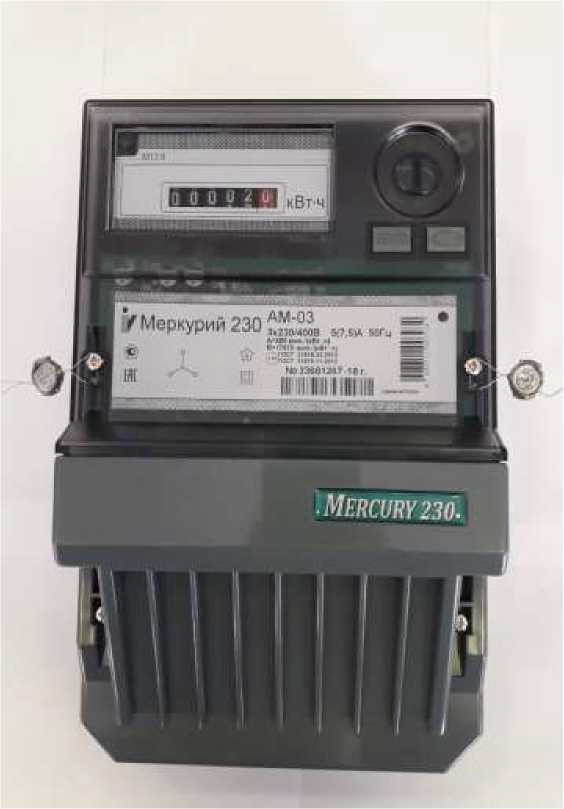

Общий вид счётчиков электрической энергии трёхфазных статических «Меркурий 230АМ» представлен на рисунке 1.

Рисунок 1- Общий вид счетчика с закрытой клеммной крышкой

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Оттиск клейма

ОТК

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

отсутствует.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на панель счётчиков методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Таблица 4 - Комплектность счетчиков

осуществляется по документу АВЛГ.411152.025 И3 «Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ». Методика поверки» с изменением № 1, утвержденному ФБУ «Нижегородский ЦСМ» 21 февраля 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии К68001, регистрационный номер в Федеральном информационном фонде № 10075-85: номинальное напряжение 3*230/400 В, 3*57,7/100 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения активной энергии ±0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

АВЛГ.411152.025 ТУ. Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ». Технические условия

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Адрес: 105484, г. Москва, 16-я Парковая ул., д.26, корп. 2, офис 2801А

Телефон (факс): (495) 780-77-38

Web-сайт: www.incotexcom.ru

Е-mail: npk-incotex@incotex.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831) 428-78-78; Факс: (831) 428-57-48

Web-сайт: www.nncsm.ru

Е-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

07 мая 2018 г.                                              №   858

Москва

О переоформлении, продлении срока действия свидетельства

об утверждении типа средства измерений № 28579/1 «Счетчики электрической энергии трехфазные статистические «Меркурий 230АМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПК «Инкотекс» от 05 марта 2018 г. № 82/СМК, № 85-1/СМК и № 85-2/СМК приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные статистические «Меркурий 230АМ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с установлением регистрационного номера 25617-18, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу АВЛГ.411152.025 ИЗ «Счетчики электрической энергии трехфазные статистические «Меркурий 230АМ». Методика поверки» с Изменением № 1, утвержденному ФБУ «Нижегородский ЦСМ» 21.02.2018 и распространить его действие на счетчики электрической энергии трехфазные статистические «Меркурий 230АМ», находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 28579/1 «Счетчики электрической энергии трехфазные статистические «Меркурий 230АМ», в связи с внесением изменений в методику поверки.

• 3. Продлить срок действия свидетельства об утверждении типа средств

измерений №  28579/1 «Счетчики электрической энергии трехфазные

статистические «Меркурий 230АМ» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев
