МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ¹³²⁴_______

Москва

О внесении изменений в сведения об утвераденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» июля 2021 г. № 1324

Лист № 1 Регистрационный № 35702-07 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры-термометры скважинные автономные ГС-АМТС

Манометры-термометры скважинные автономные ГС-АМТС (далее - приборы), предназначены для измерений избыточного давления, температуры, и регистрации результатов измерений в энергонезависимой памяти.

Принцип действия манометров и термометров, входящих в состав прибора, основан на пьезорезистивном и терморезистивном эффектах соответственно.

Приборы состоят из 3-х цилиндрических секций, соединенных герметично между собой.

Приборы выпускаются в следующих модификациях: ГС-АМТС-1,6, ГС-АМТС-2,5, ГС-АМТС-6, ГС-АМТС-16, ГС-АМТС-25, ГС-АМТС-40, ГС-АМТС-60, ГС-АМТС-100, ГС-АМТС-150, ГС-АМТС-200, которые отличаются величиной верхних пределов измерений давления и температуры в зависимости от используемых первичных датчиков. Модификация ГС-АМТС-Р имеет возможностью контроля электропроводимости среды.

Внутри верхней секции расположен отсек для элемента питания. Питание электронных компонентов электрической схемы осуществляется от одного элемента питания размера АА с номинальным напряжением 3,6 В.

Внутри нижней (с отверстием) и средней секций расположены датчики давления и температуры, щуп для контроля электропроводности (для исполнения ГС-АМТС-Р) и электронный блок. Электронный блок состоит из следующих основных функциональных узлов:

• - микропроцессор, предназначенный для управления состоянием и режимами работы функциональных узлов и обработки информации в соответствии с записанной программой и отсчета времени;

• - энергонезависимое запоминающее устройство, предназначенное для долговременного энергонезависимого хранения результатов измерений.

Данные с прибора могут быть считаны только в программное обеспечение GEOMAN, установленное на компьютере.

Конструкция приборов не предусматривает их пломбировку. Ограничение доступа к метрологически значимой части ПО обеспечивается установкой аппаратного ключа защиты, исключающим возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных и непреднамеренных изменений, которые могут привести к искажениям результатов измерений.

Маркировка наносится на поверхность переходника датчика давления тиснением. Маркировка, наносимая на прибор, содержит следующие данные:

• - вариант исполнения прибора по давлению в МПа;

• - 4-хзначный порядковый номер по системе нумерации предприятия-изготовителя. Знак поверки наносится на свидетельство о поверке. Нанесение знака поверки на прибор не предусмотрено.

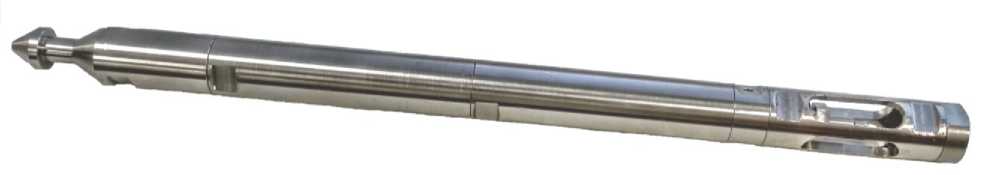

Общий вид приборов представлен на рисунке 1.

Рисунок 1- Общий вид приборов

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из программы измерений, хранения и передачи данных GAMT (метрологически значимая часть ПО) и программы приёма данных GEOMAN.

ПО GAMT предназначено для выполнения команд измерений физических величин, обработки, хранения и передачи результатов измерений.

Программа GEOMAN предназначена для программирования манометра для работы в скважине, для приема зарегистрированного замера из памяти манометра, для отображения принятого замера и печати отчета.

Уровень защиты программного обеспечения GAMT «средний» в соответствии Р50.2.077-2014.

Метрологически значимая часть ПО жестко зашита в микропроцессоре СИ и недоступна пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя.

Идентификационный данные метрологически значимого ПО приведены в таблице1.

Информация по версии ПО СИ сохраняется в каждом замере и доступна для просмотра в программе GEOMAN в меню Инструменты/Информация о замере.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

* Приборы с такими значениями характеристик изготавливаются по согласованию между потребителем

и изготовителем.

аблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации СТАЖ.406233.019 РЭ методом компьютерной печати.

Комплектность средства измерений

Таблица 4 - Комплектность приборов

приведены в документе СТАЖ.406233.019 РЭ «Манометр - термометр скважинный автономный ГС-АМТС. Руководство по эксплуатации, паспорт», п.2.2, Работа с манометрами.

ГОСТ 8.802-2012 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.558-2009 Государственная поверочная схема для средств измерения температуры

ТУ4315-019-93063536-2018 Манометры - термометры скважинные автономные ГС-АМТС. Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «13» июля 2021 г. № 1324

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
