УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2022 г. № 1667
Лист № 1 Регистрационный № 61371-15 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные MC/DAT
Назначение средства измеренийУстройства весоизмерительные MC/DAT (далее - устройство) предназначены для статического измерения массы твердых, сыпучих, жидких и газообразных веществ, находящихся в емкостях, а также отдельных объектов. Кроме того, устройства могут применяться в составе весодозирующих или весоизмерительных систем.
Описание средства измеренийПринцип действия устройства основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков, если датчиков более одного, поступают в суммирующее устройство, где они суммируются, а затем, поступают в терминал, со встроенным устройством обработки аналоговых данных, где сигналы преобразуются в цифровой код и значение измеренной массы груза отображается на дисплее терминала.
Конструктивно устройства состоит из комплекта датчиков, узлов встройки (закладные элементы), кабелей и терминала.
В устройствах применяются:
-
- датчики Compression (220), регистрационный номер в Федеральном информационном фонде 58369-14;
-
- датчики Shear Beam (65023, 65083, MDB, 355, 65058, CLB, 65040, 5223, 9223, 5103, 4158, 3410, 5123, SEB, 3520, 9123, ACB, 3510, SHB-R); регистрационный номер в Федеральном информационном фонде 58367-14;
-
- датчики весоизмерительные тензорезисторные Single Point (1042, 1320, 1040, 1250, 1510, 1242), регистрационный номер в Федеральном информационном фонде 58370-14
-
- датчики S-type (STC, 620); регистрационный номер в Федеральном информационном фонде 58368-14;
соответственно, производства компаний: «Vishay Advanced Technologies LTD», Израиль, «Vishay Celtron (Tianjin) Technologies Co., LTD», Китай, «Vishay Tedea-Huntleigh(Beijing) Electronics Co., LTD», Китай, «Vishay Transducers India Limited», Индия, «Vishay Measurements Group UK Ltd», Великобритания, «Vishay Transducers LTD», США, «Vishay Celtron Technologies, Inc», Тайвань;
Датчики выбираются в зависимости от измеряемой нагрузки, условий монтажа и применения;
-
- терминалы, МС 302, DAT 400, DAT 500, DAT 1400, МСТ 1302, производства компании «Pavone Sistemi S.r.l.», Италия.
Терминал выбирается в зависимости от требуемых функциональных возможностей (автономное электрическое питание, функции накопления, печати информации, специальные функции и т.д.). Терминалы DAT 400 или DAT 500 отличаются только конструктивным исполнением корпуса (DAT 400 - для размещения на DIN рейке, DAT 500 - для щитового размещения).
Терминалы обрабатывают сигналы, поступающие от датчиков, отображают измеренное значение массы на дисплее и по интерфейсам RS-232, RS-422, RS-485, Ethernet/IP, Profibus DP, Modbus Plus, Allen-Bredley Remout I/O, Profinet, CAN-OPEN другим интерфейсам связи, могут передать его на устройства регистрации (принтер, компьютер и т.д.). К терминалам возможно подключение периферийного оборудования: ПЭВМ, принтеров, аппаратуры автоматической идентификации.
Устройства могут применяться в составе весодозирующих или весоизмерительных систем. Конструкция устройства позволяет использовать в качестве грузоприемного устройства (далее - ГПУ) емкости или иные конструкции, предназначенные для размещения взвешиваемых грузов.
Устройства при заказе имеют обозначения вида: MC/DAT-X-Max-Y, где MC/DAT - обозначение типа устройства:
Х - модель терминала:
А - МС 302;
В - DAT 500;
C - DAT 400;
D - DAT 1400;
E - MCT 1302.
Max - максимальная нагрузка устройства, т: 0,01; 0,012; 0,02; 0,025; 0,03; 0,05; 0,06; 0,075; 0,1; 0,125; 0,2; 0,25; 0,3; 0,5; 0,6; 0,75; 1; 1,5; 2; 2,5; 3; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 300; 400.
Y - код обозначения применяемого комплекта датчиков указан в таблице 1.
Таблица 1 - Код обозначения применяемого комплекта датчиков
|
Код |
Семейство |
Регистрационный номер в Федеральном информационном фонде |
|
01 |
220 |
(COMPRESSION) 58369-14 |
|
02 |
65023 |
(SHEAR BEAM) 58367-14 |
|
03 |
65083 |
(SHEAR BEAM) 58367-14 |
|
04 |
MDB |
(SHEAR BEAM) 58367-14 |
|
05 |
355 |
(SHEAR BEAM) 58367-14 |
|
06 |
65058 |
(SHEAR BEAM) 58367-14 |
|
07 |
CLB |
(SHEAR BEAM) 58367-14 |
|
08 |
65040 |
(SHEAR BEAM) 58367-14 |
|
09 |
5223 |
(SHEAR BEAM) 58367-14 |
|
10 |
9223 |
(SHEAR BEAM) 58367-14 |
|
11 |
5103 |
(SHEAR BEAM) 58367-14 |
|
12 |
4158 |
(SHEAR BEAM) 58367-14 |
|
13 |
3410 |
(SHEAR BEAM) 58367-14 |
|
14 |
5123 |
(SHEAR BEAM) 58367-14 |
|
15 |
SEB |
(SHEAR BEAM) 58367-14 |
|
16 |
3520 |
(SHEAR BEAM) 58367-14 |
|
17 |
9123 |
(SHEAR BEAM) 58367-14 |
|
18 |
ACB |
(SHEAR BEAM) 58367-14 |
|
19 |
3510 |
(SHEAR BEAM) 58367-14 |
|
20 |
SHB-R |
(SHEAR BEAM) 58367-14 |
|
Код |
Семейство |
Регистрационный номер в Федеральном информационном фонде |
|
21 |
1042 |
(Single Point) 58370-14 |
|
22 |
1320 |
(Single Point) 58370-14 |
|
23 |
1040 |
(Single Point) 58370-14 |
|
24 |
1250 |
(Single Point) 58370-14 |
|
25 |
1510 |
(Single Point) 58370-14 |
|
26 |
1242 |
(Single Point) 58370-14 |
|
27 |
STC |
(S-TYPE) 58368-14 |
|
28 |
620 |
(S-TYPE) 58368-14 |
Тип используемого датчика указывается в эксплуатационной документации на устройство при оформлении заказа.
На терминале прикрепляется табличка, содержащая следующую информацию:
- знак утверждения типа средств измерений;
- наименование или товарный знак предприятия-изготовителя;
- номер устройства по системе нумерации предприятия-изготовителя;
- обозначение типа устройства;
- год изготовления;
- значение Max;
- значение Min;
- значение е и d.
Заводской номер наносится наклеивающейся этикеткой на маркировочную табличку и имеет следующую маркировку: год-ХХХХ, где Х отображается в числовом формате. Общий вид датчиков с узлами встройки представлен на рисунках 1 - 28.
Датчики весоизмерительные тензорезисторные Compression.
Рисунок 1 - Вид датчика семейства 220 с узлами встройки

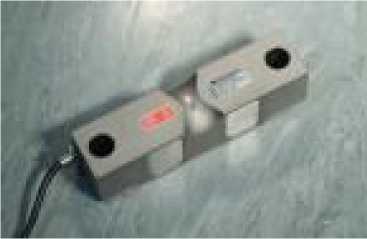

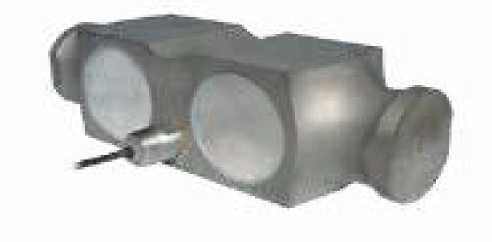

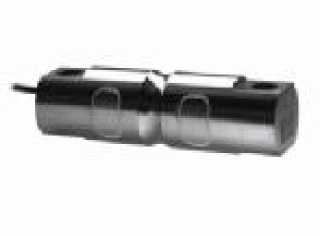

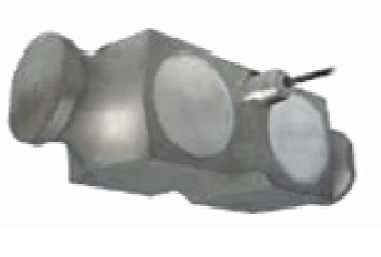

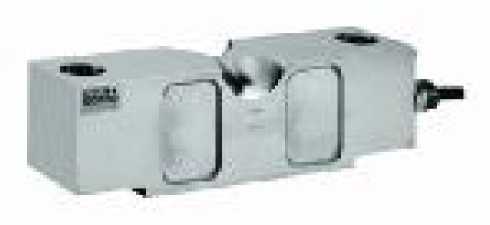

Датчики весоизмерительные тензорезисторные Shear Beam

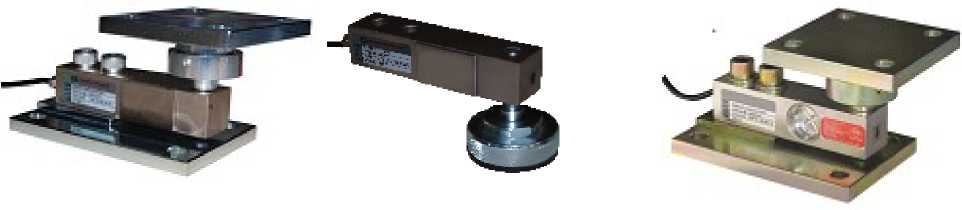

Рисунок 2 - Вид датчиков семейства 65023 Рисунок 3 - Вид датчика
с узлами встройки семейства 65083 с узлами
встройки

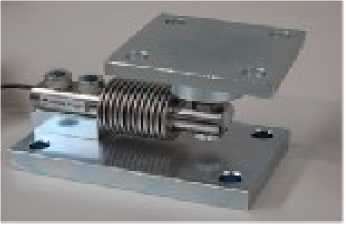

Рисунок 4 - Вид датчика семейства MDB с узлами встройки
Рисунок 5 - Вид датчика семейства 355 с узлами встройки

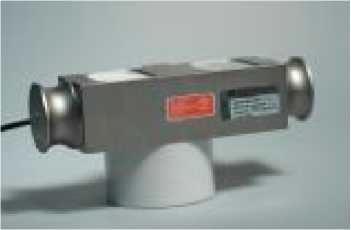

Рисунок 6 - Вид датчика семейства 65058 с узлами встройки
Рисунок 7 - Вид датчика семейства CLB с узлами встройки

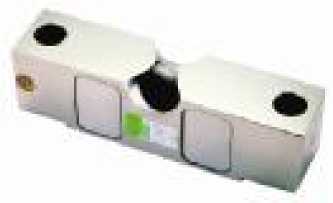

Рисунок 8 - Вид датчика семейства 65040 с узлами встройки
Рисунок 9 - Вид датчика семейства 5223 с узлами встройки
Рисунок 10 - Вид датчика семейства 9223 с узлами встройки
Рисунок 11 - Вид датчика семейства 5103 с узлами встройки
Рисунок 12 - Вид датчика семейства 4158

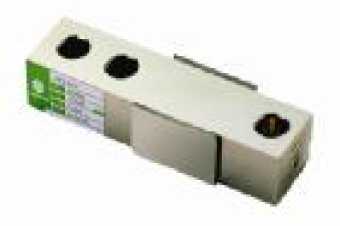

Рисунок 13 - Вид датчика семейства 3410 с узлами встройки
с узлами встройки

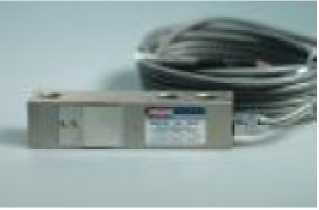

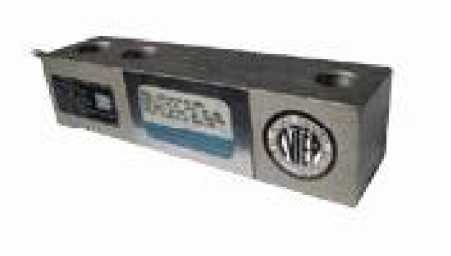

Рисунок 14 - Вид датчика семейства 5123 с узлами встройки
Рисунок 15 - Вид датчика семейства SEB с узлами встройки

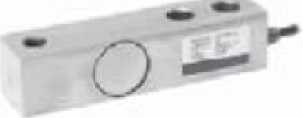

Рисунок 16 - Вид датчика семейства 3520 с узлами встройки
Рисунок 17 - Вид датчика семейства 9123 с узлами встройки
Рисунок 18 - Вид датчика семейства ACB с узлами встройки
Рисунок 19 - Вид датчика семейства 3510 с узлами встройки
Рисунок 20 - Вид датчика семейства SHB-R с узлами встройки

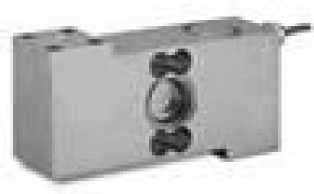

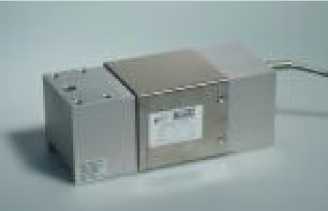

Датчики весоизмерительные тензорезисторные Single point

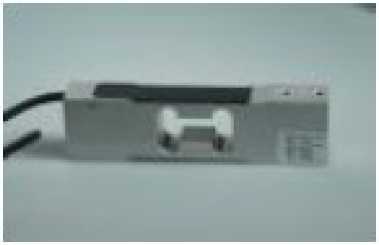

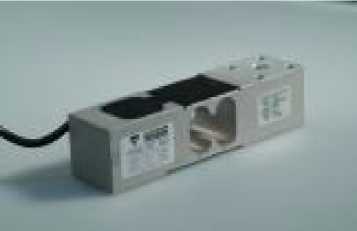

Рисунок 21 - Вид датчика семейства 1042 с узлами встройки
Рисунок 22 - Вид датчика семейства 1320 с узлами встройки

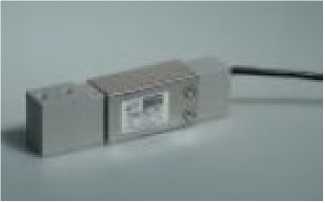

Рисунок 23 - Вид датчика семейства 1040 с узлами встройки
Рисунок 24 - Вид датчика семейства 1250 с узлами встройки
Рисунок 25 - Вид датчика семейства 1510 с узлами встройки
Рисунок 26 - Вид датчика семейства 1242 с узлами встройки
Датчики весоизмерительные тензорезисторные S-TYPE
Рисунок 27 - Вид датчика семейства STC Рисунок 28 - Вид датчика семейства 620
с узлами встройки с узлами встройки
Места пломбировки терминалов, исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений устройств (весов) показаны на рисунках 29, 30, 31, 32, 33 а процедура пломбировки описана в руководстве по эксплуатации на устройства.
стикер

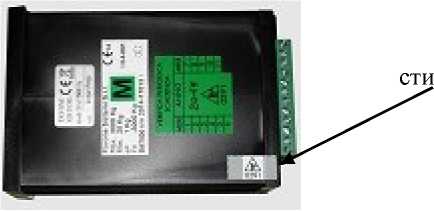

Рисунок 29 - Вид терминала МС 302 с указанием места пломбировки
стикер
Рисунок 30 - Вид терминала DAT 400 с указанием места пломбировки
5 ■

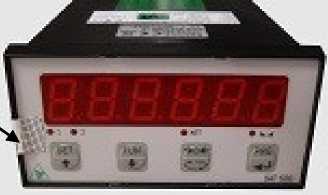

Рисунок 31 - Вид терминала DAT 500 с указанием места пломбировки
стикер

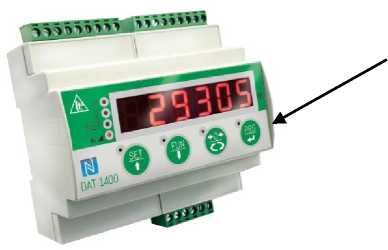

Рисунок 32 - Вид терминала DAT 1400 с указанием места пломбировки
стикер

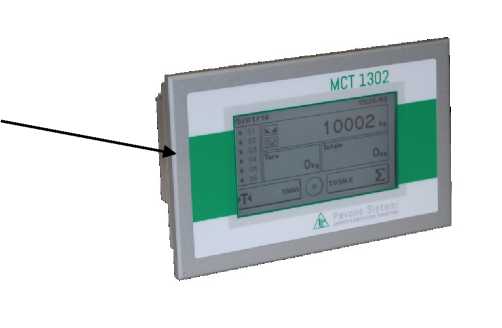

Рисунок 33 - Вид терминала MCT 1302 с указанием места пломбировки
Программное обеспечениеТерминалы имеют встроенное программное обеспечение (ПО), которое делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов при этом этот доступ защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, которая отображается на дисплее терминала при включении в сеть или может быть вызвана через меню ПО.
Идентификационные данные ПО приведены в таблицах 2 и 2а.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Терминал |
MC 302 |
DAT 400/DAT 500 |
|
Идентификационное наименование ПО |
Не применяется |
Не применяется |
|
Номер версии (идентификационный номер) ПО |
PW 13.xx Rev x.x |
PW 13.xxx Rev x.x |
|
Цифровой идентификатор (контрольна сумма) метрологически значимой части ПО |
я *- |
*- |
|
Алгоритм вычисления цифрового идентификатора ПО |
*- |
*- |
|
где х = 0 - 9 и относится к метрологически незначимой части * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Таблица 2а - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Терминал |
DAT 1400 |
MCT 1302 |
|
Идентификационное наименование ПО |
Не применяется |
Не применяется |
|
Номер версии (идентификационный номер) ПО |
PDAT Ol.xxxx |
PW 15 .xxxx |
|
Цифровой идентификатор (контрольна сумма) метрологически значимой части ПО |
я *- |
*- |
|
Алгоритм вычисления цифрового идентификатора ПО |
*- |
*- |
|
где х = 0 - 9 и относится к метрологически незначимой части * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Конструкция терминалов обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристикиКласс точности по ГОСТ OIML R 76-1-2011 ............................................................... средний (III).
Значения (Мах) и минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервала взвешивания и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Модификация |
Нагрузка, т |
d = e, кг |
Интервал взвешивания |
mpe, кг |
n | |
|
Мах |
Min | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МС/МСТ/ОАТ-Х- |
0,01 |
0,0001 |
0,005 |
От 0,1 кг до 2,5 кг включ. |
± 0,0025 |
2000 |
|
0,01-Y |
От 2,5 кг до 10 кг включ. |
± 0,005 | ||||
|
МС/МСТ/ОАТ-Х- 0,012-Y |
От 0,1 кг до 2,5 кг включ. |
± 0,0025 | ||||
|
0,012 |
0,0001 |
0,005 |
От 2,5 кг до 10 кг включ. |
± 0,005 |
2400 | |
|
От 10 кг до 12 кг включ. |
± 0,0075 | |||||
|
МС/МСТ/ОАТ-Х- |
0,02 |
0,0002 |
0,01 |
От 0,2 кг до 5 кг включ. |
± 0,005 |
2000 |
|
0,02-Y |
От 5 кг до 20 кг включ. |
± 0,01 | ||||
|
МС/МСТ/ОАТ-Х- 0,025-Y |
От 0,2 кг до 5 кг включ. |
± 0,005 | ||||
|
0,025 |
0,0002 |
0,01 |
От 5 кг до 20 кг включ. |
± 0,01 |
2500 | |
|
От 20 кг до 25 кг включ. |
± 0,015 | |||||
|
МС/МСТ/ОАТ-Х- 0,03-Y |
От 0,2 кг до 5 кг включ. |
± 0,005 | ||||
|
0,03 |
0,0002 |
0,01 |
От 5 кг до 20 кг включ. |
± 0,01 |
3000 | |
|
От 20 кг до 30 кг включ. |
± 0,015 | |||||
|
МС/МСТ/ОАТ-Х- 0,05-Y |
От 0,4 кг до 10 кг включ. |
± 0,01 | ||||
|
0,05 |
0,0004 |
0,02 |
От 10 кг до 40 кг включ. |
± 0,02 |
2500 | |
|
От 40 кг до 50 кг включ. |
± 0,03 | |||||
|
МС/МСТ/ОАТ-Х- 0,06-Y |
От 0,4 кг до 10 кг включ. |
± 0,01 | ||||
|
0,06 |
0,0004 |
0,02 |
От 10 кг до 40 кг включ. |
± 0,02 |
3000 | |
|
От 40 кг до 60 кг включ. |
± 0,03 | |||||
|
МС/МСТ/ОАТ-Х- |
0,075 |
0,001 |
0,05 |
От 1 кг до 25 кг включ. |
± 0,025 |
1500 |
|
0,075-Y |
От 25 кг до 75 кг включ. |
± 0,05 | ||||
|
МС/МСТ/ОАТ-Х- 0,125-Y |
От 1 кг до 25 кг включ. |
± 0,025 | ||||
|
0,125 |
0,001 |
0,05 |
От 25 кг до 100 кг включ. |
± 0,05 |
2500 | |
|
От 100 кг до 125 кг включ. |
± 0,075 | |||||
|
МС/МСТ/ОАТ-Х- |
0,2 |
0,002 |
0,1 |
От 2 кг до 50 кг включ. |
± 0,005 |
2000 |
|
0,2-Y |
От 50 кг до 200 кг включ. |
± 0,01 | ||||
|
МС/МСТ/ОАТ-Х- 0,25-Y |
От 2 кг до 50 кг включ. |
± 0,05 | ||||
|
0,25 |
0,002 |
0,1 |
От 50 кг до 200 кг включ. |
± 0,1 |
2500 | |
|
От 200 кг до 250 кг включ. |
± 0,15 | |||||
|
МС/МСТ/ОАТ-Х- 0,3-Y |
От 2 кг до 50 кг включ. |
± 0,05 | ||||
|
0,3 |
0,002 |
0,1 |
От 50 кг до 200 кг включ. |
± 0,1 |
3000 | |
|
От 200 кг до 300 кг включ. |
± 0,15 | |||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
MC/MCT/DAT-X- 0,5-Y |
0,5 |
0,004 |
0,2 |
От 4 кг до 100 кг включ. |
± 0,1 |
2500 |
|
От 100 кг до 400 кг включ. |
± 0,2 | |||||
|
От 400 кг до 500 кг включ. |
± 0,3 | |||||
|
MC/MCT/DAT-X- 0,6-Y |
0,6 |
0,004 |
0,2 |
От 4 кг до 100 кг включ. |
± 0,1 |
3000 |
|
От 100 кг до 400 кг включ. |
± 0,2 | |||||
|
От 400 кг до 600 кг включ. |
± 0,3 | |||||
|
MC/MCT/DAT-X- 0,75-Y |
0,75 |
0,01 |
0,5 |
От 0,01 т до 0,25 т включ. |
± 0,25 |
1500 |
|
От 0,25 т до 0,75 т включ. |
± 0,5 | |||||
|
MC/MCT/DAT-X-1- Y |
1 |
0,01 |
0,5 |
От 0,01 т до 0,25 т включ. |
± 0,25 |
2000 |
|
От 0,25 т до 1 т включ. |
± 0,5 | |||||
|
MC/MCT/DAT-X- 1,5-Y |
1,5 |
0,01 |
0,5 |
От 0,01 т до 0,25 т включ. |
± 0,25 |
3000 |
|
От 0,25 т до 1 т включ. |
± 0,5 | |||||
|
От 1 т до 1,5 т включ. |
± 0,75 | |||||
|
MC/MCT/DAT-X-2- Y |
2 |
0,02 |
1 |
От 0,02 т до 0,5 т включ. |
± 0,5 |
2000 |
|
От 0,5 т до 2 т включ. |
± 1 | |||||
|
MC/MCT/DAT-X- 2,5-Y |
2,5 |
0,02 |
1 |
От 0,02 т до 0,5 т включ. |
± 0,5 |
2500 |
|
От 0,5 т до 2 т включ. |
± 1 | |||||
|
От 2 т до 2,5 т включ. |
± 1,5 | |||||
|
MC/MCT/DAT-X-3- Y |
3 |
0,02 |
1 |
От 0,02 т до 0,5 т включ. |
± 0,5 |
3000 |
|
От 0,5 т до 2 т включ. |
± 1 | |||||
|
От 2 т до 3 т включ. |
± 1,5 | |||||
|
MC/MCT/DAT-X-5- Y |
5 |
0,04 |
2 |
От 0,04 т до 1 т включ. |
± 1 |
2500 |
|
От 1 т до 4 т включ. |
± 2 | |||||
|
От 4 т до 5 т включ. |
± 3 | |||||
|
MC/MCT/DAT-X-6- Y |
6 |
0,04 |
2 |
От 0,04 т до 1 т включ. |
± 1 |
3000 |
|
От 1 т до 4 т включ. |
± 2 | |||||
|
От 4 т до 6 т включ. |
± 3 | |||||
|
MC/MCT/DAT-X- 7,5-Y |
7,5 |
0,1 |
5 |
От 0,1 т до 2,5 т включ. |
± 2,5 |
1500 |
|
От 2,5 т до 7,5 т включ. |
± 5 | |||||
|
MC/MCT/DAT-X- 10-Y |
10 |
0,1 |
5 |
От 0,1 т до 2,5 т включ. |
± 2,5 |
2000 |
|
От 2,5 т до 10 т включ. |
± 5 | |||||
|
MC/MCT/DAT-X- 15-Y |
15 |
0,1 |
5 |
От 0,1 т до 2,5 т включ. |
± 2,5 |
3000 |
|
От 2,5 т до 10 т включ. |
± 5 | |||||
|
От 10 т до 15 т включ. |
± 7,5 | |||||
|
MC/MCT/DAT-X- 20-Y |
20 |
0,2 |
10 |
От 0,2 т до 5 т включ. |
± 5 |
2000 |
|
От 5 т до 20 т включ. |
± 10 | |||||
|
MC/MCT/DAT-X- 25-Y |
25 |
0,2 |
10 |
От 0,2 т до 5 т включ. |
± 5 |
2500 |
|
От 5 т до 20 т включ. |
± 10 | |||||
|
От 20 т до 25 т включ. |
± 15 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МС/МСТ/ОАТ-Х- 30-Y |
30 |
0,2 |
10 |
От 0,2 т до 5 т включ. |
± 5 |
3000 |
|
От 5 т до 20 т включ. |
± 10 | |||||
|
От 20 т до 30 т включ. |
± 15 | |||||
|
МС/МСТ/ОАТ-Х- 40-Y |
40 |
0,4 |
20 |
От 0,4 т до 10 т включ. |
± 10 |
2000 |
|
От 10 т до 40 т включ. |
± 20 | |||||
|
МС/МСТ/ОАТ-Х- 50-Y |
50 |
0,4 |
20 |
От 0,4 т до 10 т включ. |
± 10 |
2500 |
|
От 10 т до 40 т включ. |
± 20 | |||||
|
От 40 т до 50 т включ. |
± 30 | |||||
|
МС/МСТ/ОАТ-Х- 60-Y |
60 |
0,4 |
20 |
От 0,4 т до 10 т включ. |
± 10 |
3000 |
|
От 10 т до 40 т включ. |
± 20 | |||||
|
От 40 т до 60 т включ. |
± 30 | |||||
|
МС/МСТ/ОАТ-Х- 75-Y |
75 |
1 |
50 |
От 1 т до 25 т включ. |
± 25 |
1500 |
|
От 25 т до 75 т включ. |
± 50 | |||||
|
МС/МСТ/ОАТ-Х- 100-Y |
100 |
1 |
50 |
От 1 т до 25 т включ. |
± 25 |
2000 |
|
От 25 т до 100 т включ. |
± 50 | |||||
|
МС/МСТ/ОАТ-Х- 150-Y |
150 |
1 |
50 |
От 1 т до 25 т включ. |
± 25 |
3000 |
|
От 25 т до 100 т включ. |
± 50 | |||||
|
От 100 т до 150 т включ. |
± 75 | |||||
|
МС/МСТ/ОАТ-Х- 200-Y |
200 |
2 |
100 |
От 2 т до 50 т включ. |
± 50 |
2000 |
|
От 50 т до 200 т включ. |
± 100 | |||||
|
МС/МСТ/ОАТ-Х- 300-Y |
300 |
2 |
100 |
От 2 т до 50 т включ. |
± 50 |
3000 |
|
От 50 т до 200 т включ. |
± 100 | |||||
|
От 200 т до 300 т включ. |
± 150 | |||||
|
МС/МСТ/ОАТ-Х- 400-Y |
400 |
4 |
200 |
От 4 т до 100 т включ. |
± 100 |
2000 |
|
От 100 т до 400 т включ. |
± 200 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке (mpe).
Таблица 3 а - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выборки массы тары (Т-), % от Мах |
от 0 до 100 |
|
Влияние устройства установки нуля на результат взвешивания, кг |
± 0,25е |
|
Предельная нагрузка (Lim), % от Мах, не более |
150 |
|
Показания индикации массы, кг, не более |
Мах+9е |
|
Диапазон установки на нуль и слежения за нулём (суммарный), % от Мах |
4 |
|
Диапазон первоначальной установки нуля, % от Мах |
20 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество подключаемых весоизмерительных датчиков, шт.: - для терминала МС 302 |
от 1 до 8 |
|
- для терминалов DAT 400 и DAT 500 |
от 1 до 6 |
|
- терминалов DAT 1400 и MCT 1302 |
от 1 до 8 |
|
Длина линии связи между датчиком и терминалом, м, не более |
1000 |
|
Диапазон рабочих температур, °С |
от - 10 до + 40 |
|
Параметры электрического питания: - терминала МС 302- от сети переменного тока: - напряжение, В |
от 195,5 до 253 |
|
- частота, Гц |
50 ± 1 |
|
- терминалов DAT 400, DAT 500, DAT 1400 и MCT 1302 - напряжение постоянного тока, В |
24±15% |
|
Потребляемая мощность, В-А, не более: - терминала МС 302 |
15 |
|
- терминалов DAT 400 и DAT 500 |
7,5 |
|
- терминалов MCT 1302 |
10 |
|
- терминалов DAT 1400 |
5 |
|
Габаритные размеры, мм: - датчиков, не более |
300 х 370 x 270 |
|
- терминала МС 302 |
144 x 72 x 120 |
|
- терминала DAT 400 |
106 x 90 x 58 |
|
- терминала DAT 500 |
95,3x48x150 |
|
- терминала DAT 1400 |
106 x 63 x 110 |
|
- терминала MCT 1302 |
150 x 95 x 26 |
|
Масса, г, не более: - датчиков |
35000 |
|
- терминала МС 302 |
1000 |
|
- терминала DAT 400 |
700 |
|
- терминал DAT 500 |
500 |
|
- терминала DAT 1400 |
230 |
|
- терминала MCT 1302 |
360 |
|
Средний срок службы, лет |
15 |
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измеренияТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство весоизмерительное MC/DAT |
модификация по заказу |
1 шт. |
|
Руководство по монтажу и техническому обслуживанию |
- |
1 экз. |
изложены в документе «Руководство по монтажу и техническому обслуживанию устройств весоизмерительных MC/DAT», в разделе «Краткое описание».
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным MC/DATГОСТ OIML R 76-1-2011. «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация изготовителя
ИзготовительФирма «Pavone Sistemi S.r.l.», Италия
Юридический адрес: Via Correggio 1, 20149 Milano (MI)
Фактический адрес: Via Tiberio Bianchi 11/13/15, Concorezzo (MB) 20863 Italy
Телефон: +39 0399162656
Факс: +39 0399162675
E-mail: pavone@pavonesistemi.com
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12,
E-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1667
07 июля 2022 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителях (правообладателях) утвержденного типа средств измерений согласно приложению к настоящему приказу.
2. Утвердить измененное описание типа средства измерений, прилагаемое
к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Фе,г
4. Контроль за испол;
ации от 28
г. № 2906.
за собой.
хранится в системе электронного документооборота
Федеральное агентство по техническому регулированию и
метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
