№3211 от 19.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 393464
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Приказы по основной деятельности по агентству Вн. Приказ № 3211 от 19.12.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 декабря 2022 г.
3211
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за иартпдщргп приуяяя за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464148917_files/1671464148917-2.png)
Сертификат: 029D109B0008AE27AMC995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р Лазаренко
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1. |
Счетчики холодной и горячей воды крыльчатые |
WFK2; WFW2 |
54418-13 |
МП 208-0372020 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»), г. Москва |
ФГБУ «ВНИИМС», г. Москва | ||||
2. |

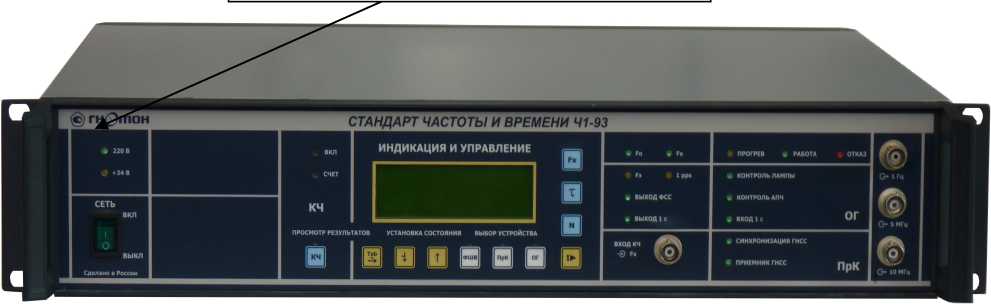

Стандарты частоты и времени рубидиевые |
Ч1-93, Ч1-93/1 |
63416-16 |
РТ-МП-2294- 441-2015 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ГНОМОН» (ООО «НПП «ГНОМОН»), г. Нижний Новгород |
ФБУ «Нижегородский ЦСМ», г. Нижний Новгород |
3. |

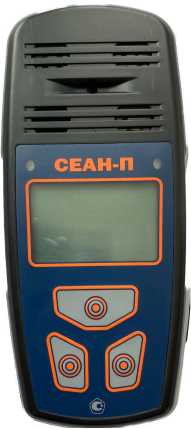

Газоанализаторы |
СЕАН-П |
66593-17 |
ЯРКГ.413410.00 3МП |
Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология» (ООО «БАП «Хромдет-Экология»), г. Москва |
ФГБУ «ВНИИМС», г. Москва | ||||
4. |

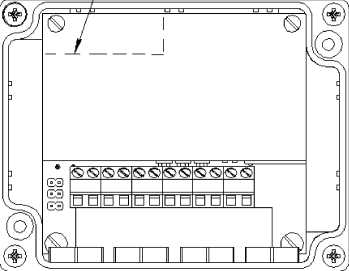

Маршрутизаторы каналов связи |
РиМ 099.03 |
67646-17 |
ВНКЛ.426487.04 4 ДИ с изменением № 2 |
Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»), г. Новосибирск |
ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов | ||||
5. |
Течеискатели лазерные |
SF6 LaserGasTest |
71950-18 |
МП-242-2191 2018 |
Общество с ограниченной ответственностью «Специальные технологии» (ООО «Специальные технологии»), г. Новосибирск |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург | ||||
6. |
Расходомеры-счетчики холодной и горячей воды |
ВСЭ М |
77753-20 |
МЦКЛ.0285.МП |
Закрытое акционерное общество Консалтингоинжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»), г. Москва |
ФГБУ «ВНИИМС», г. Москва |
7. |
Системы измерительные авто матизиро ванные |
«Талис-НЧ- М2» |
79487-20 | |||
8. |

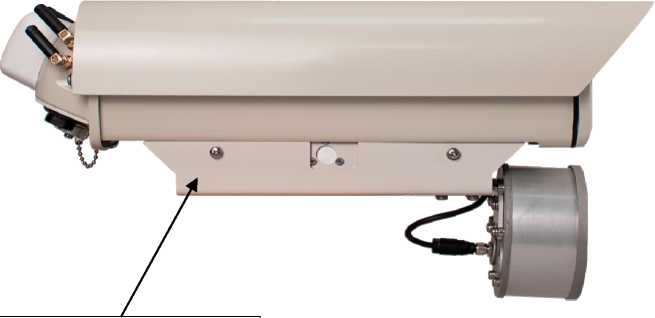

В идеорегистраторы интеллектуальные |
«ГРОМ-1» |
81094-20 | |||
9. |

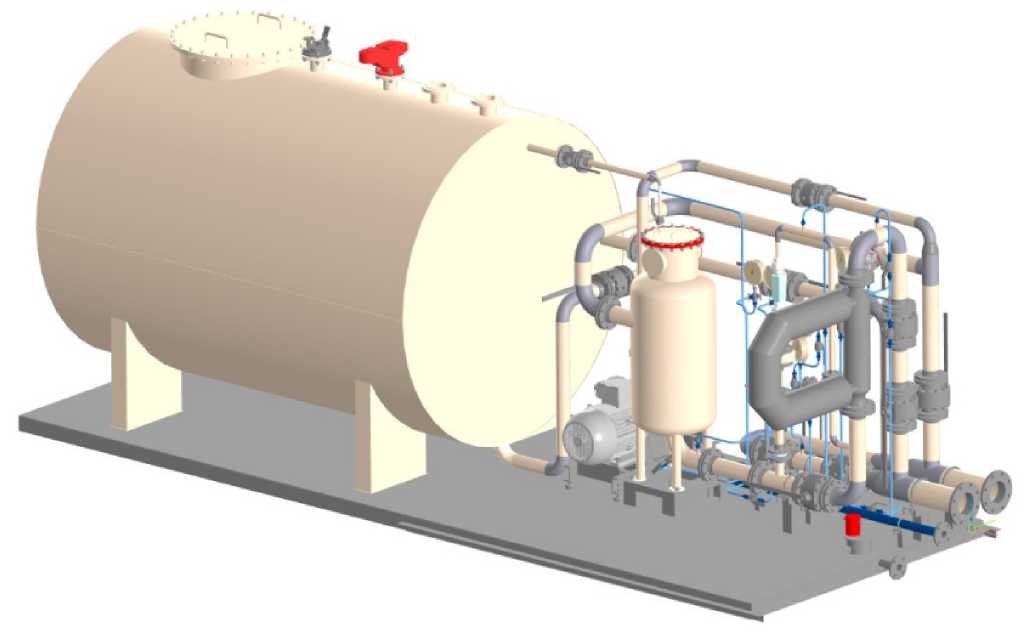

Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) |
01 |
85833-22 |
Общество с ограниченной ответственностью «Автоматизация и Метрология» (ООО «Автоматизация и Метрология»), г. Тюмень |
МСШЕ.411734.0 06МП |
Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ»), г. Москва |
ФБУ «Ростовский ЦСМ», г. Ростов-на-Дону | ||
842-20-08 МП |
Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»), г. Санкт-Петербург |
ФГУП «ВНИИФТРИ», Московская область, г. Солнечногорск, рабочий поселок Менделеево | ||
МП 1369-9- 2022 |
Общество с ограниченной ответственностью «Автоматизация и Метрология» (ООО «Автоматизация и Метрология»), г. Тюмень |
ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 54418-13 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды крыльчатые WFK2; WFW2
Назначение средства измеренийСчетчики холодной и горячей воды крыльчатые WFK2; WFW2 (далее счетчики), предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СанПиН 2.1.4.2496-09 систем теплоснабжения протекающей по трубопроводу в жилых домах, других промышленных зданиях при учетных операциях, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).
Описание средства измеренийСчетчик воды состоит из корпуса с камерой, в которую установлена крыльчатка с магнитом и счетного механизма.
Счетный механизм установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство - 8 разрядов последовательных цифр, девятый разряд стрелочный.
Вращение крыльчатки через магнитную муфту передается на счетный механизм. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объём измеренной воды.
В счетчиках с удаленным считыванием сигнала на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание.
При замыкании контактов геркона в цепи протекает ток, фиксируемый внешним счетчиком импульсов.
Электрическая цепь удаленного считывания сигнала выполнена в двух вариантах: первый - геркон включен в параллельно-последовательный резистивный делитель (цепь Намур), второй - чистые контакты геркона (цепь Геркон).
Для обеспечения работы счетчиков в составе систем беспроводного автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР) в счетчиках вместо обычной стрелки долей использована стрелка долей в форме полукруга. Для оптического распознавании вращения стрелка долей изготовлена из оптически контрастного пластика, для магнитоиндукционного метода распознавания вращения стрелка долей изготовлена с металлическими вставками.
Внешний вид счетчиков представлен на рисунках 1-8.
Места пломбирования счетчиков приведены на рисунке 1.
Внешний вид исполнения счетчиков с защитой корпуса IP68 представлен на рисунке 2.
На счетчики со стрелкой, изготовленной с металлическими вставками, может устанавливаться электронный модуль в крышке-накладке, который обеспечивает распознавание направления вращения стрелки, подсчет числа оборотов за установленный период времени и передачу данных в систему АСКУЭР по проводным каналам: M-Bus, RS485 или по беспроводным каналам связи: радио 868,95 МГц, LoRaWAN, Nb-IOT и т.д. Внешний вид этих счетчиков изображен на рисунке 3.
Счетчики могут выпускаться с изображением на маркировочной пластине товарных знаков САНТЕХСЕТЬ, Danfoss (исполнение для горячей воды имеет обозначение Danfoss WMTW, исполнение для холодной воды имеет обозначение Danfoss WMTK), GIBAX и ДТРД. Внешний вид этих счетчиков изображен на рисунке 4 - 7.
Счетчики могут выпускаться в пластиковом корпусе, габаритные и присоединительные размеры которых полностью идентичны корпусу из латуни. Внешний вид этих счетчиков изображен на рисунке 8.
Счетчики соответствуют техническим требованиям ГОСТ Р 50193.1-92 при воздействии внешних магнитных полей, создаваемых подковообразным магнитом по МИ 29852006.
Счетчики выпускаются в следующих модификациях:
-
1) WFK20.xxxx, WFW20.xxxx - счетчики без удаленного считывания сигнала, степень защи
ты IP54 ГОСТ 14254-2015;
-
2) WFK23.хххх, WFW23.хххх - счетчики удаленного считывания сигнала Намур, степень за
щиты IP54;
-
3) WFK24.хххх, WFW24.хххх - счетчики удаленного считывания сигнала Геркон, степень
защиты IP54.
-
4) WFK20.хххх. IP68, WFW20.ххххIP68, WFK23.хххх.IP68, WFW23.хххх. IP68, WFK24.хххх.
IP68, WFW24.хххх. IP68 - счетчики водозащищенные, степень защиты IP68.
-
5) WFK25.хххх. WFW25.хххх. - счетчики с установленным электронным модулем для ди
станционной передачи данных.
-
6) WFK26.хххх., WFW26.хххх. - счетчики с подготовкой для оптического или магнито
индуктивного способа считывания со стрелки долей, без электронного модуля
-
7) WFK27.хххх., WFW27.хххх. - счетчики с подготовкой для оптического или магнито
индуктивного способа считывания со стрелки долей без крышки и электронного модуля
Запись обозначения исполнения счетчика образуется на основании условных обозначений:
WFX 2Х.Х ХХХ Х X ХХ. IPXX, ХХХХQdEM товарный знак на шильде при его наличии: Danfoss: WMTK хол. вода, WMTW гор. вода, САНТЕХСЕТЬ: ST, GIBAX: GB, ДТРД: DT.
_____степень защиты IP по ГОСТ 14254-2015,
68 - водозащищенный; 54 - обычное исполнение.
__________ исполнения удаленного считывания: Проводной интерфейс Намур или Геркон:
01 - 1 имп/литр; 10 - 1 импульс на 10 литров; RS -RS485; МВ - модуль M-bus .
Беспроводной интерфейс: LW1 - модуль LoraWAN исполнение 1; LW2 - модуль LoraWAN исполнение 2; NB - Модуль NB-IoT.
Комбинированный парный интнрфейс в составе: TW1 - кабельный считыватель; TW2 - считыватель-передатчик.
______________материал корпуса расходомерной камерьг P - полимерный, L - латунный
________________исполнение стрелки долей под считывание;
1 - короткий для оптики 2 - длинный для оптики; 3 -короткий с магнитом; 4 - высокий с магнитом
___________________Установочная длина в мм;
080 - 80мм; 110 - 110мм; 130 - 130 мм _____________________Условный диаметр
D - 15 мм; Е - 20 мм ________________________модификация;
20- без удаленного считывания;
-
23- с удаленным считыванием (Намур),
-
24- с удаленным считыванием (Геркон),
-
25 - с модулем передачи данных (LoraWAN; NB-IoT)
-
26 -для оптического или магнитоиндуктивного считывания и крышкой для электронного модуля;
-
27 -для оптического или магнитоиндуктивного способа считывания без крышки в комплекте;
______________________________тип счетчика;
WF- счетчик крыльчатый, К - для измерения холодной воды; W - для измерения горячей воды.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-1.jpg)

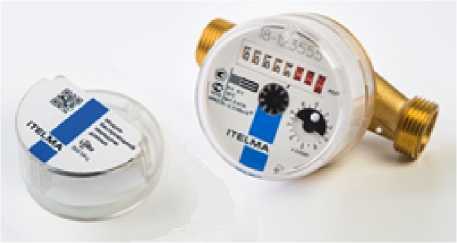

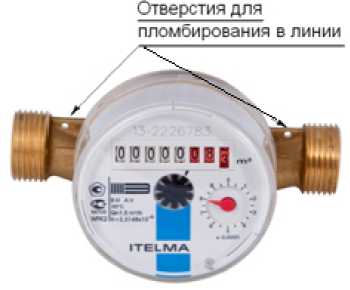

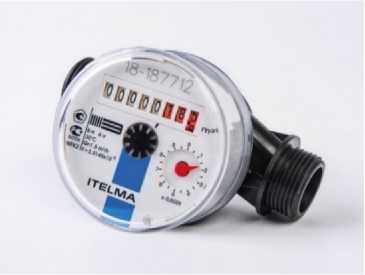

Рисунок 1 Внешний вид и места пломбирования счетчиков
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-2.jpg)

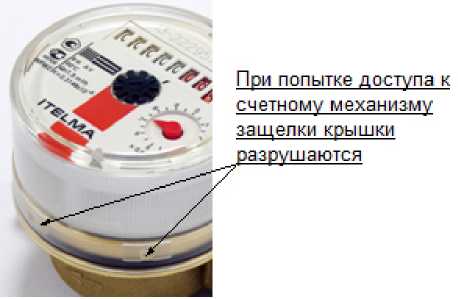

При попытке доступа счетному механизму защелки крышки разрушаются
попытке
к
за
ШК1-1
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-3.jpg)

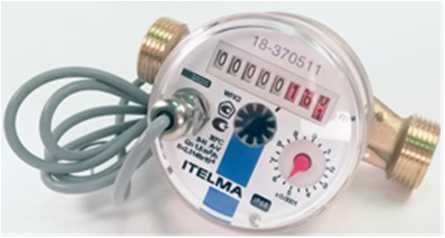

Рисунок 2. Внешний вид счетчиков с защитой IP68
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-4.jpg)
Рисунок 3 Внешний вид счетчиков с модулем электронного считывания.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-5.jpg)

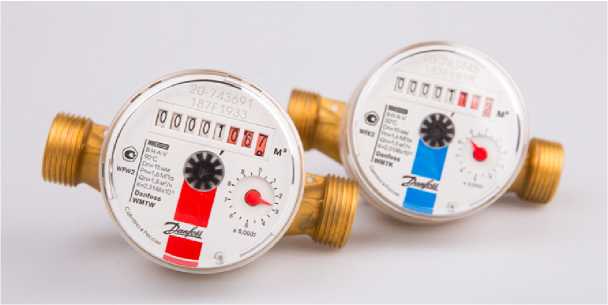

Рисунок 4 Внешний вид счетчиков с изображением товарного знака Danfoss.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-6.jpg)

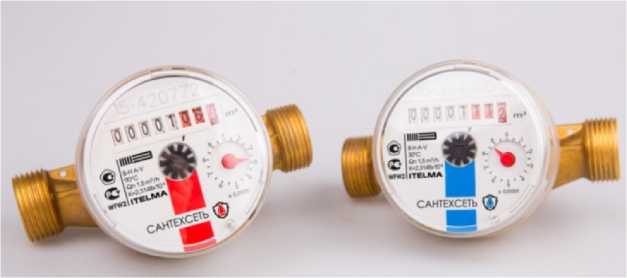

Внешний вид счетчиков с изображением товарного знака САНТЕХСЕТЬ.
Рисунок 5
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-7.jpg)

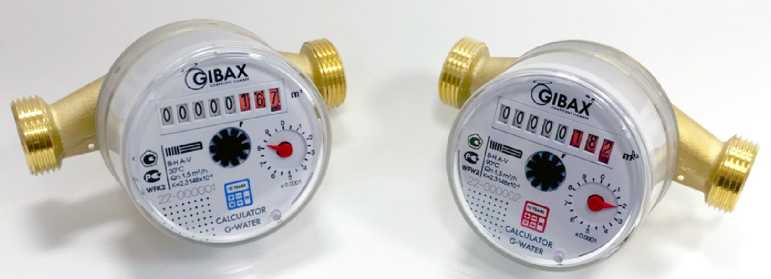

Рисунок 6 Внешний вид счетчиков с изображением товарного знака GIBAX.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-8.jpg)

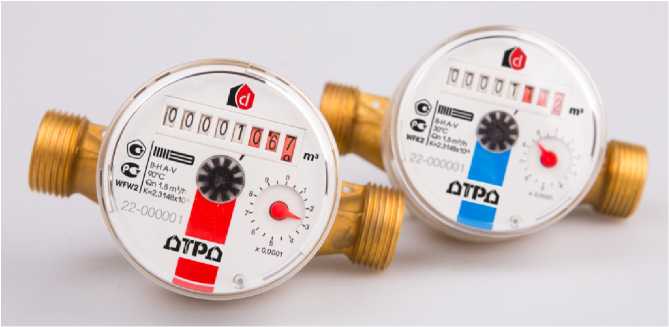

Рисунок 7 Внешний вид счетчиков с изображением товарного знака ДТРД.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-9.jpg)
Рисунок 8 Внешний вид счетчиков в пластиковом корпусе
Программное обеспечениеПрограммное обеспечение в метрологической части отсутствует.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Обозначение счетчика |
WFК2х.D080/110 WFW2х.D080/110 |
WFK2х.E130 WFW2х.E130 | ||
Наименование |
Значение | |||
Метрологический класс по ГОСТ Р 50193.1-92 |
В |
А |
В |
А |
Диаметр условного прохода Dy, мм |
5 |
20 | ||
Максимальный расход, qmax, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
Номинальный расход, qn м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
Переходный расход, qt м3/ч |
0,12 |
0,15 |
0,20 |
0,25 |
Минимальный расход qmin, м3/ч |
0,03 |
0,06 |
0,05 |
0,10 |
Порог чувствительности, м3/ч, не более |
0,015 |
0,03 |
0,025 |
0,05 |
Пределы допускаемой относительной погрешности | ||||
счетчиков, %: | ||||
в диапазоне расходов от qmin до qt |
± 5 | |||
в диапазоне расходов от qt до qmax |
± 2 | |||
Устойчивость к воздействию температуры и влаж- | ||||
ности окружающего воздуха по ГОСТ Р 52931- |
класс В4 | |||
2008 | ||||
Устойчивость и прочность к воздействию синусои- | ||||
дальных вибраций по ГОСТ Р 52931-2008 |
ivJlclk^U 1—■ |
По метрологическим характеристикам счетчики относятся к классу В при горизонтальной установке, к классу А при вертикальной установке по ГОСТ Р 50193.1-92.
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Температура рабочей среды, °С | ||
для счетчиков холодной воды |
от +5 до +40 | |
для счетчиков горячей воды |
от +5 до +90 | |
Температура окружающего воздуха при относи- | ||
тельной влажности 80 %, °С |
от +5 до +60 | |
Номинальное рабочее давление, МПа |
не более 1,6 | |
Потеря давления на максимальном расходе, МПа |
не более 0,1 | |
Емкость счетного механизма, м3 |
99999 | |
Минимальная цена деления счетного механизма, м3 |
0,00005 | |
Потребляемый ток устройства считывания, мA |
не более 100 | |
Присоединительные размеры, длина мм, резьба трубная, “ |
80 / 110; 3/4” |
130; 1” |
Масса счетчика, не более, кг |
0,5 / 0,6 |
0,7 |
Средний срок службы, не менее, лет |
12 |
наносится на шкалу счетного механизма методом тампопечати и на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 4
Наименование |
Обозначение |
Количество |
Счетчик |
1 | |
Защитный колпачок |
2 | |
Прокладка |
2 | |
Пломбировочная проволока |
1 | |
Паспорт |
1 |
приведены в разделе паспорта «4. Устройство и принцип действия».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования»;
ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»;
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия»;
МИ 2985-2006 «Счетчики холодной и горячей воды. Типовая методика испытаний на воздействие внешних магнитных полей»;
ТУ 4213-001-817331698-2013 «Счетчики холодной и горячей воды крыльчатые WFK2; WFW2 Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Научно- производственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)
ИНН 7724869373
Адрес: 115230, г. Москва, 1-й Нагатинский проезд, д. 10, стр. 1, офис 1808, этаж 18
Телефон/факс: (495) 933-38-97 / (495) 933-38-96
E-mail: info@i-bs.ru
Сайт: www.i-bs.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 63416-16 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стандарты частоты и времени рубидиевые Ч1—93, Ч1—93/1
Назначение средства измеренийСтандарты частоты и времени рубидиевые Ч1—93 и Ч1—93/1 (далее - приборы) предназначены для формирования и выдачи потребителю высокостабильных высокоточных по частоте синусоидальных сигналов с частотами 10 (5) МГц (до 18-ти выходов), импульсного сигнала с периодом следования импульсов 1 с (от 1 до 5 выходов) и периодических немодулированных сигналов с частотами 2,048 (10,24) МГц (4 выхода с формирователем ФС—2,048), для измерения расхождения шкал времени (внешней и формируемой прибором), а стандарт частоты и времени Ч1—93 предназначен также для измерения частотных характеристик высокостабильных синусоидальных сигналов с частотами 10; 5; 1 МГц и периодических немодулированных с частотами 2,048 (10,24) МГц при помощи встроенного компаратора частотного и имеет в составе приёмник глобальных навигационных спутниковых систем (ГНСС).
Описание средства измеренийПринцип действия стандартов частоты и времени рубидиевых Ч1-93, Ч1-93/1 основан на автоматической подстройке частоты (АПЧ) кварцевого генератора к значению частоты, определяемому атомной линией двойного радио-оптического резонанса квантового дискриминатора частоты на парах изотопа щелочного металла Rb87.
Конструктивно приборы выполнены в корпусе с типоразмером 483x101x416 мм на базе функционально и конструктивно законченных несъёмных модулей в стоечном и настольном вариантах исполнения. В стоечном варианте исполнения допускается устанавливать на корпусе прибора ручки на передней панели.
Модификации прибора отличаются набором устанавливаемых устройств (модулей). Приборы имеют в своём составе базовый набор устройств, включающий рубидиевый опорный генератор, модуль питания, формирователь шкалы времени (ФШВ) и плату индикации, установленные в корпусе прибора. К переменным устройствам относятся 4-х канальные формирователи синусоидальных сигналов с частотой 5 МГц (ФС-5), с частотой 10 МГц (ФС-10) и с частотой 2,048(10,24) МГц (ФС-2,048), 4^х канальный формирователь импульсного сигнала 1 Гц (ФС-1), модуль компаратора частотного (КЧ) и модуль приёмника ГНСС (МПР).
В базовой комплектации в Ч1-93 и Ч1—93/1 установлены ФС-10 (2 шт.), ФС-5 (1 шт.) и ФС-1(1 шт.). В приборе Ч1—93 дополнительно установлены модуль приёмника ГНСС и частотный компаратор. В приборе Ч1—93/1 допускается дополнительно устанавливать модуль приёмника ГНСС. Приборы могут быть укомплектованы одним формирователем синусоидальных сигналов с частотой 1 МГц (взамен одного ФС-10).
В Ч1-93/1 допускается не устанавливать разъёмы, относящиеся к компаратору частотному и к приёмнику ГНСС, если он не установлен по заказу заказчика. Допускается взамен модуля ФС-5 устанавливать модуль ФС-10 или ФС-2.048 и взамен модуля ФС-1 устанавливать модуль ФС-10.
Электрическое соединение составных частей прибора и съёмных модулей осуществляется через объединительную плату. Встроенная система диагностики прибора Ч1-93 позволяет оперативно определять работоспособность и состояние основных устройств прибора, а также отображать диагностическую информацию на встроенном индикаторе, расположенном на передней панели прибора. Результаты измерений компаратора частотного и измерителя временных интервалов также отображаются на индикаторе. Имеется возможность корректировки частоты выходного сигнала приборов в диапазоне ± V10-9 с шагом 1 •IO-12, используя встроенную клавиатуру на передней панели прибора. Все приборы имеют вход “1 pps” для корректировки действительного значения частоты по импульсному сигналу 1 Гц от внешнего приёмника глобальных навигационных спутниковых систем и формируют синхроимпульсы с частотой 1Гц для синхронизации внешних устройств. Приборы Ч1-93 и Ч1-93/1 имеют интерфейсы RS-232 и USB для связи с внешним ПК.
По условиям эксплуатации стандарты частоты и времени рубидиевые Ч1-93 и Ч1-93/1 удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С.
Общий вид стандартов частоты и времени рубидиевых Ч1-93, Ч1-93/1, обозначение места нанесения знака утверждения типа представлены на рисунке 1. Изготовитель оставляет за собой право в одностороннем порядке изменять цвет корпуса прибора.
Заводской номер с указанием модификации прибора, в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, обеспечивающий идентификацию каждого экземпляра, наносится печатным методом на стикер-наклейку в месте, указанном на рисунке 2.
Нанесение знака поверки на прибор не предусмотрено.
Обозначение места нанесения заводского номера представлено на рисунке 2.
Место нанесения знака утверждения типа
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-10.jpg)

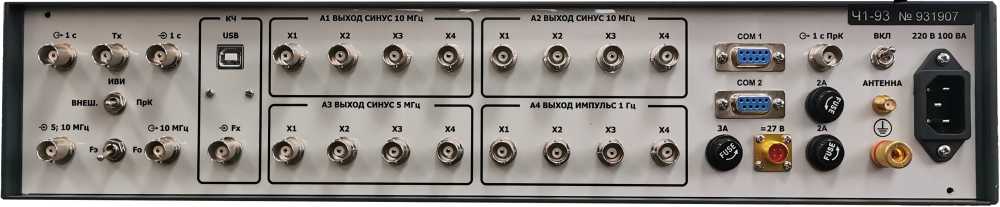

Рисунок 1 - Общий вид стандартов частоты и времени рубидиевых Ч1-93, Ч1-93/1 с местом нанесения знака утверждения типа
Место нанесения
заводского номера
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-11.jpg)
Рисунок 2 - Обозначение места нанесения заводского номера
Программное обеспечениеСтандарты частоты и времени рубидиевые Ч1-93, Ч1-93/1 не имеют устанавливаемого (загружаемого) программного обеспечения. Программа работы приборов, включая метрологически значимую её часть, хранится в постоянном запоминающем устройстве (ПЗУ). Запись информации в микросхемы осуществляется программатором ПЗУ на этапе изготовления приборов, после записи ПЗУ изменение его содержимого невозможно.
Конструкция стандартов частоты и времени рубидиевых Ч1-93 и Ч1-93/1 исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
RU.ТСАБ.509001-01 91 05 |
Номер версии (идентификационный номер) ПО |
1.0 и выше |
Цифровой идентификатор ПО |
4C3264 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ksum |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения частот выходных сигналов: Гц МГц |
1 5; 10; 2,048; 10,24 |
Среднеквадратическое значение напряжения синусоидальных выходных сигналов с частотами 10 МГц, 5 МГц на нагрузке (50±2) Ом, В |
1±0,2 |
Амплитуда выходного сигнала с частотой 2,048 МГц и 10,24МГц на нагрузке (75±5) Ом, В |
±1,2±0,12 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Амплитуда импульсов выходного сигнала с периодом следования импульсов 1 с (1 Гц) на нагрузке (50±2) Ом, В, не менее |
2,5 |
- полярность импульса |
положительная |
- длительность импульса, мкс |
от 10 до 50 |
- длительность фронта импульсов, нс, не более |
70 |
Пределы допускаемой относительной погрешности по частоте выходных сигналов с частотами 10 МГц, 5 МГц |
±3^10-1Х |
- при выпуске из поверки | |
- на интервале времени между поверками 1 год |
±840-10 |
Предел допускаемой относительной погрешности воспроизведения |
240-11 |
частоты от включения к включению | |
Пределы допускаемого среднего систематического относительного изменения частоты выходных сигналов с частотами 10 МГц, 5 МГц в автономном режиме работы за 1 сут |
±2-10-12 |
Пределы допускаемого среднего систематического относительного изменения частоты выходного сигнала 10 МГц, 5 МГц в автономном режиме работы стандарта за 1 месяц |
+6-10-11 |
Пределы относительной погрешности по частоте выходных сигналов с частотами 10 МГц, 5 МГц, за время измерения 1 ч и время наблюдения 1 сут
|
±3-10-11 ±5-10-12 |
ты и времени водородного | |
Нестабильность частоты (среднеквадратическое относительное двухвыборочное отклонение частоты за времена измерения от 1 с до 1 сут и среднеквадратическое относительное отклонение частоты за времена измерения от 1 с до 100 с) (при нахождении температуры окружающей среды в пределах ±1 °С в любой точке диапазона рабочих температур), не более: | |
выходного сигнала с частотой 10 МГц, 5 МГц - за время измерения 1 с |
1,440-11 |
- за время измерения 10 с |
540-12 |
- за время измерения 100 с |
340-12 |
- за время измерения 1 ч |
340-12 |
- за время измерения 1 сут; выходного сигнала частотой 2,048 МГц, 10,24 МГц, не более: |
340-12 |
- за время измерения 1 с |
2,840-11 |
- за время измерения 10 с |
1-10-11 |
- за время измерения 100 с |
640-12 |
Пределы допускаемой дополнительной относительной погрешности по частоте выходных сигналов с частотами 10 МГц, 5 МГц, 2,048 МГц и 10,24 МГц в автономном режиме работы стандарта при изменении окружающей температуры на 1 °С в диапазоне рабочих температур от 5 до 40 °С (ТКЧ) |
±340-12 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой погрешности синхронизации формируемой шкалы времени по входному импульсному сигналу “1 pps” с частотой 1 Гц (импульс синхронизации), нс при следующих параметрах импульсов синхронизации:
|
±200 1 положительная 10 100 2,5 |
Пределы допускаемой погрешности привязки шкалы времени на выходе 1 Гц прибора относительно шкалы времени UTC(SU) в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS после 8 часов прогрева и ручной синхронизации шкалы времени, мкс |
±1 |
Ослабление гармонических составляющих в выходном сигнале 10 МГц, 5 МГц, дБ, не менее |
30 |
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 10 МГц, дБ/Гц, не более:
|
минус 130 минус 140 минус 145 |
Номинальные значения частот входных сигналов, измеряемых встроенным компаратором частотным, МГц |
1; 5; 10; 2,048; 10,24 |
Напряжение входных сигналов встроенного компаратора частотного на нагрузке (50±2) Ом, В |
от 0,4 до 1,2 |
Пределы допускаемого отклонения частоты измеряемого сигнала от частоты опорного сигнала встроенного компаратора частотного, Г ц |
±1 |
Пределы допускаемой систематической составляющей погрешности, вносимой компаратором частотным |
± 7-10-3 (от измеряемой величины) |
Пределы допускаемых случайных составляющих погрешностей, вносимых компаратором частотным (среднеквадратическое относительное отклонение и среднеквадратическое относительное двухвыборочное отклонение частоты) для измеряемого сигнала с частотой 5 МГц или 10 МГц | |
для измеряемого сигнала с частотой 1; 2,048 и 10,24 МГц
|
2М0-12 5М0-13 1М0-13 7М0-14 5М0-14 5М0-15 8М0-12 2М0-12 5М0-13 |
Диапазон измерения разности шкал времени встроенным измерителем временных интервалов (ИВИ) |
от 10 нс до 0,999 с включ. |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой случайной составляющей погрешности измерения разности шкал времени встроенным ИВИ, нс |
±10 |
Пределы допускаемых погрешностей измерения разности шкал времени встроенным ИВИ, нс |
±100 |
Пределы допускаемой погрешности определения расхождения шкалы времени контролируемого прибора и шкалы времени UTC(SU) встроенным ИВИ в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS, мкс Пределы допускаемой погрешности определения расхождения шкалы времени контролируемого прибора и шкалы времени UTC(SU) встроенным ИВИ после синхронизации ИВИ шкалой времени UTC(SU) за |
±1 |
вычетом задержек в антенном тракте и приемнике на интервале наблюдения 10 мин, мкс |
±0,15 |
Нормальные условия измерений: | |
- температура окружающей среды, °С |
20±5 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение питания сети, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
- напряжение постоянного тока, В |
от 22 до 30 |
- постоянный ток, А, не более |
3 |
Потребляемая мощность, В^А не более: | |
- в режиме прогрева |
60 |
- в установившемся режиме |
40 |
Время прогрева, мин, не более |
120 |
Время прогрева встроенного компаратора частотного, мин, не более |
15 |
Габаритные размеры, мм, не более | |
- высота |
101 |
- ширина |
483 |
- длина |
416 |
Масса, кг, не более |
6,5 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С |
от 5 до 40; |
- относительная влажность при температуре воздуха 25 °С, % |
до 90; |
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,7 (от 537 до 800) |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
40000 |
наносится на титульный лист Руководства по эксплуатации ТСАБ.411653.008 РЭ типографским способом (в верхнем правом углу) и наносится на передней панели стандартов частоты и времени рубидиевых Ч1-93, Ч1-93/1 способом печати на самоклеющейся пленке.
Лист № 7 Всего листов 8 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование, тип |
Обозначение |
Количество |
Стандарт частоты и времени рубидиевый Ч1-93* |
ТСАБ.411653.008 |
1 шт. |
Антенно-усилительное устройство АУУ-1МТ (или аналогичное): ГЛОНАС L1 (от 1598,0625 до 1605,375 МГц); GPS L1 (1575,42 МГц) |
- |
1 шт. |
Кабель сетевой SCZ-1 |
- |
1 шт. |
Кабель соединительный |
ТСАБ.685661.002 |
2 шт. |
Вставка плавкая ВП2Б-1В 1А 250В |
ОЮ0.481.005 ТУ |
2 шт. |
Вставка плавкая ВП2Б-1В 3А 250В |
ОЮ0.481.005 ТУ |
1 шт. |
Компакт диск с программным обеспечением приёмника ГНСС |
- |
1 шт. |
Руководство по эксплуатации. |
ТСАБ.411653.008 РЭ |
1 экз. |
Методика поверки |
- |
1 экз. |
Формуляр |
ТСАБ.411653.008 ФО |
1 экз. |
Упаковка |
ТСАБ. 305646.001 |
1 шт. |
Стандарт частоты и времени рубидиевый Ч1-93/1* |
ТСАБ.411653.008-01 |
1 шт. |
Антенно-усилительное устройство АУУ-1МТ (или аналогичное): ГЛОНАС L1 (от 1598,0625 до 1605,375 МГц); GPS L1 (1575,42 МГц) |
1 шт.** | |
Кабель сетевой SCZ-1 |
- |
1 шт. |
Кабель соединительный |
ТСАБ.685661.002 |
2 шт. |
Вставка плавкая ВП2Б-1В 1А 250В |
ОЮ0.481.005 ТУ |
2 шт. |
Вставка плавкая ВП2Б-1В 3А 250В |
ОЮ0.481.005 ТУ |
1 шт. |
Компакт диск с программным обеспечением приёмника ГНСС |
- |
1 шт.** |
Руководство по эксплуатации. |
ТСАБ.411653.008 РЭ |
1 экз. |
Методика поверки |
- |
1 экз. |
Формуляр |
ТСАБ.411653.008 ФО |
1 экз. |
Упаковка |
ТСАБ. 305646.001 |
1 шт. |
Примечания: * С набором устанавливаемых модулей по отдельному заказу ** Поставляется с приборами с установленным модулем приёмника ГНСС |
приведены в ТСАБ.411653.008 РЭ «Стандарты частоты и времени Ч1-93, Ч1-93/1. Руководство по эксплуатации», раздел 6 «Порядок работы».
Нормативные и технические документы, устанавливающие требования к стандартам частоты и времени рубидиевым Ч1-93, Ч1-93/1ТСАБ.411653.008 ТУ Стандарты частоты и времени рубидиевые Ч1-93, Ч1-93/1. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «ГНОМОН»
(ООО «НПП «ГНОМОН»)
ИНН 5262271110
Адрес: 603136, Россия, г. Нижний Новгород, бульвар Академика Королева Б.А., д. 8, П5
Телефон: (831) 217-94-11.
Web-сайт: www.rubikom.org.
E -mail: gnomon.npp@gmail.com.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
(ФБУ «Ростест-Москва»)
Адрес: 117418, Россия, г. Москва, ул. Нахимовский проспект, д. 31 Телефон (факс): (495) 544 00 00;
Web-сайт: www.rostest.ru Уникальный номер записи в реестре аккредитованных лиц № 30083-14.
В части вносимых изменений: Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1.
Телефон: 8-800-200-22-14
Web-сайт: www.nncsm.ru
Е-mail: mail@nncsm.ru Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 66593-17 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы СЕАН-П
Назначение средства измеренийГазоанализаторы СЕАН-П предназначены для непрерывных автоматических измерений массовой концентрации аммиака, хлора, оксида углерода, диоксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, объемной доли кислорода, диоксида углерода, горючих газов в воздухе рабочей зоны и сигнализации о достижении содержания определяемых компонентов установленных порогов.
Описание средства измеренийПринцип измерений газоанализаторов СЕАН-П определяется типом используемого сенсора (детектора):
- термокаталитический (ТКД) основан на каталитическом окислении на поверхности чувствительного элемента детектора с нанесенным катализатором горючих веществ в присутствии кислорода воздуха с выделением тепла, вследствие чего изменяется сопротивление измерительной ячейки пропорционально содержанию определяемого вещества (измерения содержания горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- инфракрасный (ИКД) основан на поглощении инфракрасного излучения (ИКД) анализируемой средой в характерной для определяемого компонента области спектра (измерения содержания диоксида углерода и горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- электрохимический (ЭХД) основан на изменении электрических свойств измерительной ячейки в присутствии определяемого компонента вследствие протекания электрохимической реакции (измерения содержания в воздухе аммиака, хлора, оксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, или кислорода).
Газоанализаторы СЕАН-П являются носимыми (индивидуальными) автоматическими приборами непрерывного действия, выполненными в едином корпусе.
Газоанализатор СЕАН-П состоит из корпуса, в котором установлены один или несколько детекторов, микропроцессор, устройство сигнализации и блок аккумуляторов. Также дополнительно могут быть установлены датчик движения и радиомодем (опция). Корпус газоанализатора выполнен из поликарбоната, покрытого антистатической краской, для исключения возможности воспламенения от электростатического заряда, и состоит из лицевой панели и задней крышки. На лицевой панели расположен жидкокристаллический индикатор, кнопки для управления прибором и два светодиода сигнализации. На задней крышке установлен зажим для крепления газоанализатора. Метод отбора проб воздуха - диффузионный (воздух поступает к детектору через отверстия на передней панели корпуса газоанализатора) или принудительный (с помощью внешнего побудителя расхода).
Газоанализаторы СЕАН-П выпускаются в следующих модификациях (таблица 1), которые отличаются количеством установленных детекторов.
Таблица 1
Модификация |
Количество измерительных каналов (детекторов) |
Примечания |
СЕАН-П1 |
1 |
- |
СЕАН-П2 |
2 |
- |
СЕАН-П3 |
3 |
Детекторы устанавливаются в любом сочетании, но не более одного детектора ИКД или ТКД |
СЕАН-П4 |
4 | |
СЕАН-П5 |
5 |
Газоанализаторы выполняют следующие функции:
- измерение массовой концентрации или объемной доли компонента;
- индикацию результатов измерений в цифровом виде в единицах массовой концентрации, мг/м3 или объемной доли, млн-1(ррт), % или % НКПР (единицы измерения переключающиеся);
-
- индикацию суммарного содержания оксидов азота (NOx) в пересчете на NO2 в единицах массовой концентрации, мг/м3 или объемной доли, млн-1(ppm);
-
- световую, звуковую и вибросигнализацию при превышении установленных порогов срабатывания для детекторов токсичных или горючих компонентов, или при выходе за установленные пороги для детекторов кислорода;
-
- обмен данными по радиоканалу и сигнализацию неподвижности (опция);
-
- хранение в памяти результатов измерений;
-
- диагностику состояния газоанализатора и его отдельных узлов;
-
- связь с компьютером через мини USB порт.
Заводской номер наносится на шильдик, расположенный на задней крышке газоанализатора, методом печати, обозначение заводского номера допускает использование букв, цифр и символов. Пример маркировки приведен на рисунке 1.

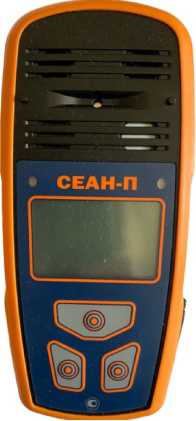

Общий вид газоанализаторов СЕАН-П и схема пломбирования корпуса приведены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
/ ООО БАПХРОМДЕТ- ЭКОЛОГИЯ \
СЕАН-П ВЕНЕ-30°С < ta < +45°С 1 Ex db ib II ВТ4 Gb X
ЯРКГ .413410.003 ТУ RUC-RU.HB82.В.00006/21 IP67
0-30 мг/м3 7о.6о = -2О% NO 0-200 мг/м3 То.6о = -2О% СО
То = -3,5% О2
Yo.&o = t2O%SQ2_0-30% об
0-25 мг/м3
ЗАВ. N 34(Г2022 г
СДЕЛАНО В РОССИИ /
место нанесения заводского номера
Рисунок 1 - Пример маркировки и место нанесения заводского номера
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-12.jpg)
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-13.jpg)

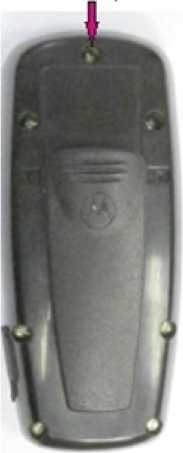

ПЛОМбИ&ОЕДИИЛ
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-14.jpg)
Рисунок 2 - Общий вид и схема пломбирования газоанализаторов СЕАН-П
Программное обеспечениеГазоанализаторы СЕАН-П имеют встроенное программное обеспечение, разработанное предприятием-изготовителем.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран наименования и версии программного обеспечения.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты встроенного ПО «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Внешнее ПО является вспомогательным, и предназначено для визуализации и хранения измерительной информации. Уровень защиты внешнего ПО «средний» в соответствии с Р.50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароля доступа).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Встроенное ПО | |
Идентификационное наименование ПО |
СЕАН-П |
Номер версии (идентификационный номер ПО) |
не ниже 1.2 |
Цифровой идентификатор ПО |
- |
Внешнее ПО (на диске) (опция) | |
Идентификационное наименование ПО |
SEAN |
Номер версии (идентификационный номер ПО) |
Не ниже 1.21 |
Цифровой идентификатор ПО |
- |
Таблица 3 - Электрохимические детекторы токсичных газов
Определяемый компонент |
Диапазон показаний, масс. конц., мг/м3 |
Диапазон измерений2), масс. конц., мг/м3 |
Пределы допускаемой основной погрешности, % |
Единица наименьшего разряда | |
приведенной1) |
относительной | ||||
Оксид углерода (CO) |
от 0 до 2000 |
от 0 до 20 включ. св. 20 до 200 включ. |
±20 |
±20 |
1 мг/м3 |
Aммиак (NH3) |
от 0 до 100 |
от 0 до 20 включ. св. 20 до 70 включ. |
±20 |
±20 |
0,1 мг/м3 |
Сероводород (H2S) |
от 0 до 60 |
от 0 до 3,0 включ. св. 3,0 до 30 включ. |
±20 |
±20 |
0,1 мг/м3 |
Диоксид серы (SO2) |
от 0 до 50 |
от 0 до 10 включ. св. 10 до 25 включ. |
±20 |
±20 |
0,1 мг/м3 |
Хлор (СЬ) |
от 0 до 25 |
от 0 до 1,0 включ. св. 1,0 до 25 включ. |
±20 |
±20 |
0,1 мг/м3 |
Диоксид азота ( NO2) |
от 0 до 20 |
от 0 до 2,0 включ. св. 2,0 до 10 включ. |
±20 |
±20 |
0,1 мг/м3 |
Оксид азота (NO) |
от 0 до 60 |
от 0 до 3,0 включ. св. 3,0 до 30 включ. |
±20 |
±20 |
0,1 мг/м3 |
Примечания:
-
1) Погрешность приведена к верхнему значению диапазона измерений.
-
2) Значения массовой концентрации приведены для условий 101,3 кПа, +20 °С.
Таблица 4 - Электрохимические детекторы кислорода
Определяемый компонент |
Диапазон показаний, об. доля, % |
Диапазон измерений, об. доля, % |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, % |
Единица наименьшего разряда |
Кислород (O2) |
от 0 до 30,0 |
от 0 до 30,0 |
±3,5 |
0,1 |
Таблица 5 - Инфракрасные и термокаталитические детекторы горючих газов и диоксида углерода
Тип детектора |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений содержания компонента |
Пределы допускаемой основной погрешности, % |
Единица наименьшего разряда | |
приведен-ной1) |
относительной | |||||
ТКД, ИКД |
Метан (СН4) |
от 0 до 4,4 % (об.) (от 0 до 100 % НКПР) |
от 0 до 2,2 % (об.) (от 0 до 50 % НКПР) |
±10 |
0,01 % (об.) 1 % НКПР | |
ТКД, ИКД |
Пропан (С3Н8) |
от 0 до 1,70 % (об.) (от 0 до 100 % НКПР) |
от 0 до 0,85 % (об.) (от 0 до 50 % НКПР) |
±10 |
0,01 % (об.) 1 % НКПР | |
ТКД, ИКД |
Бутан (С4Н10) |
от 0 до 1,40 % (об.) (от 0 до 100 % НКПР) |
от 0 до 0,70 % (об.) (от 0 до 50 % НКПР) |
±10 |
0,01 % (об.) 1 % НКПР | |
ТКД, ИКД |
Гексан (С6Н14) |
от 0 до 1,00 % (об.) (от 0 до 100 % НКПР) |
от 0 до 0,50 % (об.) (от 0 до 50 % НКПР) |
±10 |
0,01 % (об.) 1 % НКПР | |
ТКД, ИКД |
Сумма углеводородов по метану, пропану, бутану или гексану |
от 0 до100 % НКПР |
от 0 до 50% НКПР |
±10 |
1% НКПР | |
ИКД |
Диоксид углерода (СО2) |
от 0 до 3500 мг/м3 |
от 0 до 550 мг/м3включ. св. 550 до 3500 мг/м3включ. |
±20 |
±20 |
1 мг/м3 |
ИКД |
Диоксид углерода (СО2) |
от 0 до 5,0% (об.) |
от 0 до 0,5 % (об.) включ. св. 0,5 до 5,0 % (об.) включ. |
±20 |
±20 |
0,01 % (об.) |
Примечание:
^Погрешность приведена к верхнему значению диапазона измерений
Таблица 6 - Пределы допускаемой дополнительной погрешности
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей среды на каждые 10 оС от значения +20 °С в рабочем диапазоне температур, в долях от основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды на каждые 10 % относительно 60 %, в долях от основной погрешности в диапазоне относительной влажности: - от 30 до 95 % |
0,2 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Время выхода на режим, мин, не более |
1,0 |
Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более: |
120 |
Время срабатывания сигнализации, с, не более: - ТКД, ИКД |
15 |
- эхд |
30 |
Электрическое питание: - напряжение постоянного тока, В |
3,7 |
- время работы газоанализаторов от блока аккумуляторов без подзарядки при нормальных условиях, ч, не менее |
10 |
Габаритные размеры, мм, не более: - высота |
50 |
- ширина |
70 |
- длина |
160 |
Масса, кг, не более |
0,3 |
Условия эксплуатации:
|
от -30 до +45 84,0 до 106,7кПа от 30 до 95 (без конденсации) |
Маркировка взрывозащиты |
1E\ibIIBT4 X iijiilE\ibdIIBT4 Х |
Степень защиты корпуса от внешних воздействий |
IP65/IP67 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы газоанализаторов (исключая детекторы и аккумуляторы), лет, не менее |
10 |
наносится на газоанализатор методом шелкографии, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность газоанализаторов
Наименование |
Обозначение |
Кол-во |
Г азоанализатор |
ЯРКГ.413410.003 |
1 шт. |
ПО на носителе |
- |
1 шт. |
Комплект ЗИП |
- |
1 шт. |
Зарядное устройство |
- |
1 шт. |
Паспорт |
ЯРКГ.413410.003 ПС |
1 экз. |
Руководство по эксплуатации |
ЯРКГ.413410.003 РЭ |
1 экз. |
Методика поверки |
- |
1 экз. |
приведены в Руководстве по эксплуатации ЯРКГ.413410.003 РЭ, разделы 1. 2, 3.
Нормативные и технические документы, устанавливающие требования к газоанализаторам СЕАН-ППриказ Федерального агентства по техническому регулированию и метрологии 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования;
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
Газоанализаторы СЕАН-П. Технические условия ТУ 4215-030-11269194-15 (ЯРКГ.413410.003 ТУ).
ИзготовительОбщество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология»
(ООО «БАП «Хромдет-Экология»)
ИНН 7701284184
Адрес: 105094, г. Москва, Набережная Семеновская, дои 2/1, строение 1, эт. 2, пом. II, ком. № 3
Телефон: +7 (495) 789-85-59
Web-сайт: chromdet.ru
E-mail: info@safeair.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 67646-17 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Маршрутизаторы каналов связи РиМ 099.03
Назначение средства измеренийМаршрутизаторы каналов связи РиМ 099.03, (далее - МКС) предназначены для измерений времени в шкале времени UTC (SU); измерений интервалов времени; сбора и хранения измерительной информации и данных, полученных от счетчиков электрической энергии и других измерительных компонентов автоматизированных систем (АС) коммерческого и технического учета электроэнергии, для дальнейшей их передачи в систему верхнего уровня АС.
Описание средства измерений
Принцип действия МКС при измерении времени заключается в периодической синхронизации шкалы времени встроенных часов реального времени МКС (далее - ЧРВ) со шкалой времени по протоколу NTP c источниками времени утвержденного типа (NTP серверы), работающие в режиме «Stratum2», прошедшими поверку или аттестованными и утвержденными в качестве рабочих эталонов 3-4 разряда, а также в автономном хранении синхронизованной шкалы времени. В качестве внешних эталонных часов используются устройства синхронизации по NTP (NTP-сервер).
МКС обеспечивают опрос устройств АС, накопление и сохранение в энергонезависимой памяти измерительной информации, данных о маршрутах передачи данных, номерах и типах используемых каналов, журналов событий устройств АС, а также передачу данных по регламенту, по запросу или спорадически (инициативно) на верхний уровень АС. Обмен данными осуществляется по интерфейсам.
Конструктивно МКС выполнены в корпусе, в котором имеется два отсека: отсек для подключения коммуникаторов к служебным интерфейсам и отсек для подключения линий связи к резидентным интерфейсам, и цепей питания трехфазной сети. Отсеки закрываются крышками и пломбируются. В случае подключения к служебному интерфейсу UPLC внешнего PLC коммуникатора обмен информацией с устройствами нижнего уровня АС осуществляется по трехфазной сети, используемой также для питания МКС.
МКС оснащены разъемом для подключения внешнего резервного источника питания напряжением 12 В - аккумуляторной батареи или источника бесперебойного питания.
МКС имеет аппаратную и программную блокировку доступа к измерительной информации.

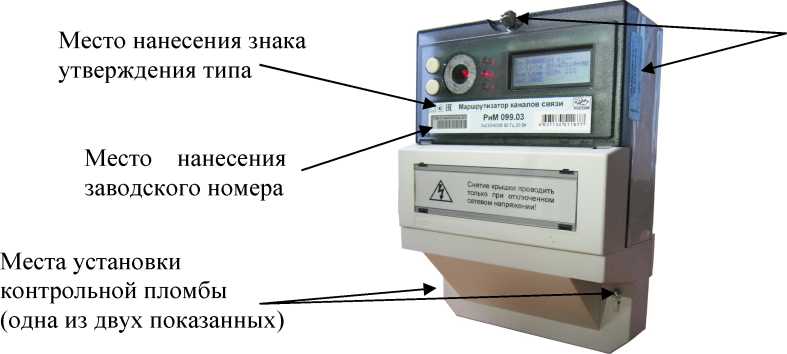

Общий вид МКС и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Заводской номер наносится промышленным способом (лазерная маркировка или с применением самоклеящихся всепогодных этикеток с термотрансферной печатью) на внешнюю сторону корпуса МКС в виде (формате) отображения 10 значимых цифр вместе с кодировкой данного номера в формате ITF-16 ГОСТ ISO/IEC 16390.
Знак поверки наносится в соответствующий раздел паспорта в соответствии с действующим законодательством.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-15.jpg)
Места установки пломб изготовителя
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа
Программное обеспечениеВстроенное программное обеспечение МКС (далее - ПО) реализует обмен данными с устройствами АС по стандарту МЭК 62056 (DLMS/COSEM) и по протоколу ВНКЛ.411711.011 ИС. Для интеграции с АСУ ТП, МКС поддерживает стандартные протоколы МЭК 60870-5-101 и МЭК 60870-5-104.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую части.
Измерительная информация, маршруты передачи данных, номера и типы используемых счетчиков электроэнергии и других измерительных компонентов АС, журналы событий, служебная информация сохраняются в базе данных МКС (далее - БД) в энергонезависимой памяти.
Результаты измерений, считанные с измерительных компонентов АС, не подвергаются математической обработке.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование программного обеспечения |
/cu/clock module |
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
3e3e8984660e62ec86ab45e7d1080724 |
Идентификационное наименование программного обеспечения |
/usr/sbin/ntpdate |
П Продолжение таблицы 1
1 |
2 |
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
1338ae3e1f2e3c4a1b72758f024b2bc1 |
Идентификационное наименование программного обеспечения |
/usr/bin/md5sum |
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
fd83aac61 de4f3 db4422a3 a93 72c8326 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемых значений поправки часов после выполнения синхронизации, с |
±1,0 |
Пределы допускаемых значений хода часов, с/сут |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Среднее время восстановления работоспособности, ч, не более |
24 |
Максимальное количество опрашиваемых приборов учета (счетчики электрической энергии, интеллектуальные приборы учета электроэнер- | |
гии и т.п.), штук, не менее |
750 |
Параметры электрического питания: | |
- номинальное напряжение, В |
3х230/400 |
- рабочий диапазон фазных напряжений, В |
от 164 до 264 |
- номинальная частота, Гц |
50 |
- рабочий диапазон частот, Г ц |
от 49,5 до 50,5 |
Активная потребляемая мощность, Вт, не более |
20 |
Средний срок службы, лет |
30 |
Средняя наработка на отказ, ч |
220000 |
Рабочие условия применения: | |
- рабочий диапазон температур |
от -40 до +60 |
- верхнее значении относительной влажности воздуха | |
а) при температуре окружающего воздуха +35 °С, % |
95 |
б) при температуре окружающего воздуха +25 °С, % |
100 |
Режим работы |
непрерывный |
Масса, кг, не более |
3 |
Габаритные размеры средства измерений, мм, не более | |
- высота |
290 |
- ширина |
180 |
- длина |
95 |
Степень защиты, обеспечиваемая оболочками (код IP) ГОСТ 14254-2015 |
IP 51 |
наносится на титульные листы паспорта и руководства по эксплуатации типографическим способом, а также на корпус МКС методом струйной печати чернилами с ультрафиолетовым отверждением.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Маршрутизатор каналов связи |
РиМ 099.03 |
1 шт. |
Документация | ||
Маршрутизатор каналов связи РиМ 099.03. Паспорт |
ВНКЛ.426487.044 ПС |
1 экз. |
Маршрутизаторы каналов связи РиМ 099.03. Руководство по эксплуатации 1) |
ВНКЛ.426487.044 РЭ |
- |
Служебный интерфейс SERIAL 1. Описание протоколов обмена 1) |
ВНКЛ.411711.010 ИС |
- |
Приёмник сигналов USB GPS/ГЛОНАСС 2) |
- |
- |
Программное обеспечение | ||
Программа-конфигуратор 1) |
Setting09903.exe |
- |
Примечания:
|
приведены в документе ВНКЛ.426487.044 РЭ «Маршрутизаторы каналов связи РиМ 099.03. Руководство по эксплуатации» разделы 3, 4, 11.
Нормативные и технические документы, устанавливающие требования к маршрутизаторам каналов связи РиМ 099.03ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4200-070-11821941-2015 Маршрутизаторы каналов связи РиМ 099.03. Технические условия.
ИзготовительАкционерное общество «Радио и Микроэлектроника» (АО «РиМ»)
ИНН: 540811390
Адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1офис 307
Телефон: +7 (383) 219 53-13
Факс: +7 (383) 219 53-13
E-mail: rim@zao-rim.ru, http://zao-rim.ru/
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4
Телефон: +7(383) 210-08-14
Факс +7(383) 210-13-60
E-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № 30007-09.
В части вносимых изменений:
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская область, г. Чехов, Симферопольское шоссе, д. 2, литера А, пом. 1
Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 71950-18 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Течеискатели лазерные SF6 LaserGasTest
Назначение средства измеренийТечеискатели лазерные SF6 LaserGasTest (далее - течеискатели) предназначены для измерений объемной доли гексафторида серы (элегаза) в воздухе.
Описание средства измеренийПринцип действия течеискателей - оптико-акустический, основан на поглощении молекулами гексафторида серы лазерного излучения на длине волны 10,6 мкм.
Течеискатели являются переносными приборами, состоящими из основного блока и пульта управления. Основной блок выполнен в виде герметичного ударопрочного чемодана, снабженного плечевым ремнем для переноски. Отбор пробы анализируемого воздуха осуществляется принудительно с помощью встроенного в основной блок насоса. На пульт управления может быть установлен гибкий или телескопический пробоотборник.
Доступ в режим корректировки показаний течеискателя защищен программным способом. В течеискателях механические узлы регулировки отсутствуют.
Доступ к элементам конструкции защищен наклейками, саморазрушающимися при вскрытии, нанесенными на крепежные винты корпуса течеискателя.
Заводской номер течеискателя указывается на наклейке, расположенной на передней панели течеискателя в виде цифрового обозначения, представленной на рисунке 1. Нанесение знака поверки на течеискатель не предусмотрено. Общий вид средства измерений представлен на рисунке 1.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-16.jpg)
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения наклеек для предотвращения доступа к крепёжным винтам

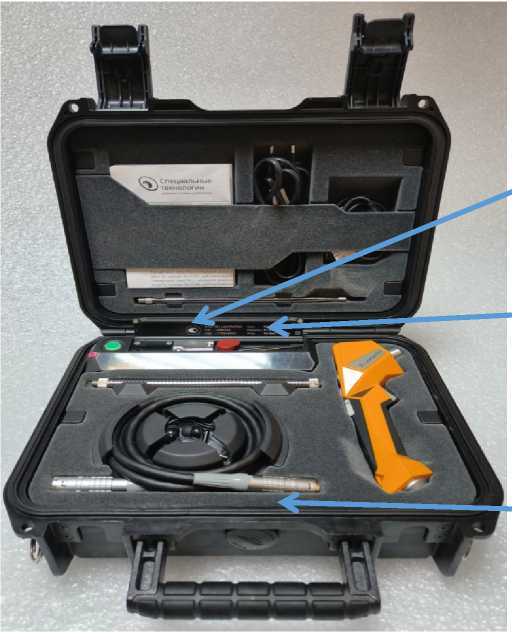

Рисунок 1 - Общий вид течеискателей лазерных SF6 LaserGasTest
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-17.jpg)
Model: SF6 LaserGasTest
S/N: 1110920
Date: 17/09/2020
Input: 90-132/187-264 Vac
Frequency: 47-63 Hz
Pmax: 90 Watt IP65 0
Рисунок 2 - Общий вид наклейки, расположенной на передней панели течеискателя
Программное обеспечениеТечеискатели имеют встроенное программное обеспечение (ПО), которое состоит из ПО основного блока и ПО пульта управления.
ПО основного блока осуществляет следующие функции:
-
- расчет объемной доли гексафторида серы,
-
- передачу результатов измерений по интерфейсу цифровой связи,
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант,
-
- контроль общих неисправностей (связь, конфигурация),
-
- контроль архивации измерений,
-
- контроль звуковой сигнализации.
ПО пульта управления осуществляет следующие функции:
-
- реализует интерфейс пользователя при работе с течеискателем с помощью экранного меню и кнопок управления, расположенных на пульте управления,
-
- получает результаты измерений по интерфейсу цифровой связи с основным блоком,
-
- обеспечивает визуальный вывод измеренных данных о концентрации гексафторида серы,
-
- при выборе пользователем соответствующих элементов графического интерфейса реализует возможности сервисных функций, таких как светодиодная подсветка, формирование звукового сигнала, интенсивность которого пропорциональна измеренной концентрации гексафторида серы,
Лист № 3 Всего листов 5
- предоставляет информацию в буквенно-цифровом виде о состоянии течеискателя, его серийном номере и версиях встроенного ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
ПО основного блока |
ПО пульта управления | |
Идентификационное наименование ПО |
bl mainboard |
bl hht |
Номер версии (идентификационный номер) ПО |
не ниже v170817 |
не ниже v161207 |
Цифровой идентификатор ПО |
4F7DFDD0 |
8D9CF4F3 |
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
CRC32 |
Метрологические и технически характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемной доли гексафторида серы, млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
Пределы допускаемой приведенной основной погрешности измерений объемной доли гексафторида серы, млн-1, в диапазоне от 0 до 100 млн-1 включ. |
±15 |
Пределы допускаемой относительной основной погрешности измерений объемной доли гексафторида серы, %, в диапазоне св. 100 до 1000 млн-1 |
±25 |
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 0С, в долях от предела допускаемой основной погрешности |
±0,5 |
Нормальные условия измерений -температура окружающей среды, оС |
от 18 до 22 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время прогрева, мин, не более |
1 |
Параметры электрического питания:
|
225 ± 38 55 ± 8 |
Потребляемая мощность, В^А |
90 |
Время установления показаний, мин, не более |
1 |
Габаритные размеры, мм, не более
|
170 330 370 |
Масса, кг, не более |
7 |
Условия эксплуатации:
|
от 10 до 35 от 0 до 80 от 84 до 106,7 |
Средний срок службы, лет Средняя наработка до отказа, ч |
5 3098 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус течеискателя в виде наклейки как на рисунке 1.
Комплектность средства измеренийТаблица 4 - Комплектность течеискателя
Наименование |
Обозначение |
Количество |
Основной блок |
1 шт. | |
Пульт управления |
1 шт. | |
Гибкий пробоотборник |
1 шт. | |
Телескопический пробоотборник |
1 шт. | |
Соединительный кабель |
1 шт. | |
Наушники |
1 шт. | |
Сетевой шнур |
1 шт. | |
Кабель USB A-B |
1 шт. | |
Пинцет |
1 шт. | |
Фильтр сменный |
4 шт. | |
Плечевой ремень для переноски |
1 шт. | |
Методика поверки |
1 экз. | |
Руководство по эксплуатации |
СТЛР.421515.020 РЭ до 28.12.2020 г. СТБМ.421515.020 РЭ после 28.12.2020 г. |
1 экз. |
Паспорт |
СТЛР.421515.020 ПС до 28.12.2020 г. СТБМ.421515.020 ПС после 28.12.2020 г. |
1 экз. |
Лист № 5 Всего листов 5 Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Течеискатели лазерные SF6 LaserGasTest. Руководство по эксплуатации» пп. № 1.3.3.1, 1.3.3.2.
Нормативные и технические документы, устанавливающие требования к средству измерениюГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Технические условия. Течеискатель лазерный SF6 LaserGasTest СТЛР.421515.020 ТУ (до 28.12.2020);
Технические условия. Течеискатель лазерный SF6 LaserGasTest СТБМ.421515.020 ТУ (после 28.12.2020).
ИзготовительОбщество с ограниченной ответственностью «Специальные технологии» (ООО «Специальные технологии»)
ИНН 5408239235 Адрес: 630060, Россия, г. Новосибирск, ул. Зелёная горка, дом 1/3, офис 2.2 Телефон: (383) 334-80-81 E-mail: sales@lc-solutions.com
Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 77753-20 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики холодной и горячей воды ВСЭ М
Назначение средства измеренийРасходомеры-счетчики холодной и горячей воды ВСЭ М (далее - расходомеры-счетчики) предназначены для измерения объема различных электропроводящих жидкостей (в т.ч. сточных вод), движущихся в обоих направлениях - прямом и обратном (реверсном) и занимающих полностью измерительные сечения и передачи результатов измерений в системы дистанционного сбора и обработки информации.
Описание средства измеренийПринцип действия расходомеров-счетчиков основан на законе электромагнитной индукции: при движении электропроводящей среды в магнитном поле индуцируется электродвижущая сила (далее - ЭДС), пропорциональная скорости движения среды.
Значение индуцируемой ЭДС воспринимается электродами и подается на электронный блок. В электронном блоке происходит преобразование сигнала ЭДС в числоимпульсные выходные сигналы, пропорционально количеству протекшей электропроводящей жидкости (м3), которые могут отображаться на ЖК индикаторе, а также восприниматься внешними устройствами и приборами.
Расходомер-счетчик состоит из первичного измерительного преобразователя и электронного блока, установленного как на преобразователе, так и отдельно.
Первичный измерительный преобразователь состоит из корпуса с магнитной системой, внутри которого расположена немагнитная труба с фланцевым или резьбовым соединением к трубопроводу. Внутренняя поверхность немагнитной трубы футерована изоляционным материалом.
Электроды расположены в среднем сечении трубы диаметрально противоположно друг другу и изолированы от трубы.
Электронный блок выполнен в металлическом корпусе с гермовводами. Внутри корпуса установлена электронная плата.
Электропитание электронного блока осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц при использовании сетевого блока питания.
Расходомеры-счетчики холодной и горячей воды ВСЭ М выпускаются в следующих исполнениях:
-
- ВСЭ М И- состоит из преобразователя и электронного блока, имеет ЖК индикатор и показывает объем в м3 и его долях, и мгновенный расход в м3/ч.
-
- ВСЭ М БИ- состоит из преобразователя и электронного блока, ЖК индикатор отсутствует. Для отображения состояния расходомера-счетчика, предусмотрены светодиодные индикаторы.
Заводской номер наносится на маркировочную табличку, которая расположена на лицевой панели электронного блока, методом фотолитографии или полиграфическим способом в цифровом формате.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-18.jpg)
ВСЭ М И

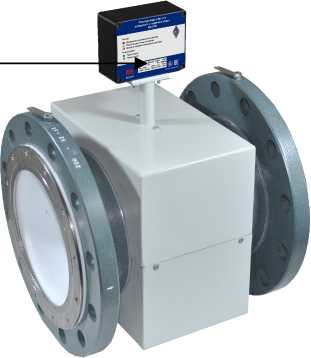

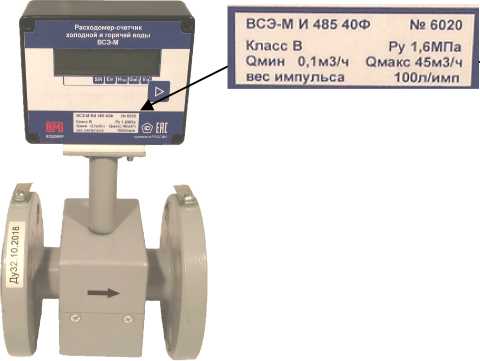

Рисунок 1 - Общий вид расходомера-счетчика
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-19.jpg)
ВСЭ М БИ
и место нанесения заводского номера
Место нанесения поверительного клейма в виде наклейки
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-20.jpg)
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-21.jpg)
Рисунок 2 - Схема пломбировки от несанкционированного доступа
и место нанесения знака поверки
Программное обеспечениеПрограммное обеспечение состоит из ПО, встроенного в электронный блок счетчика расходомера ВСЭ М, и внешнего ПО для ПЭВМ.
Функции внутреннего ПО:
-
- измерения разности потенциалов на чувствительных элементах первичного преобразователя зависимой от скорости протекающей жидкости;
-
- преобразования значения в цифровой код;
-
- хранение полученных значений в энергонезависимой памяти;
-
- передача значений на ЖК дисплей или светодиодная индикация состояния;
-
- передача значений по цифровому интерфейсу RS485.
Функции внешнего ПО
-
- настройка электронного блока счетчика расходомера ВСЭ;
-
- отображение значений о текущем расходе, накопленном объеме, времени наработки, коды ошибок.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
VSE |
Сканер ВСЭ |
Номер версии (идентификационный номер) ПО |
10.xx |
2.xx |
где х принимает значения от 0 до 9 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения для модификаций с номинальным условным диаметром DN | |||||||||
15 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
300 | |
Расходы воды, м3/ч | ||||||||||
Наименьший Qmin |
0,015 |
0,035 |
0,05 |
0,1 |
0,15 |
0,35 |
0,6 |
1,2 |
2,5 |
5,0 |
Переходный Qt1 |
0,03 |
0,09 |
0,15 |
0,2 |
0,3 |
0,9 |
1,4 |
3,2 |
5,7 |
12,7 |
Переходный Qt2 |
0,06 |
0,17 |
0,3 |
0,45 |
0,7 |
1,8 |
2,8 |
6,5 |
11,3 |
25,5 |
Наибольший Qmax |
6,5 |
18 |
30 |
45 |
70 |
180 |
285 |
635 |
1130 |
2550 |
Пределы допускаемой относительной погрешности измерения объема в диапазоне расходов, % Qmin < Q < Qt1 Qti < Q < Q t2 Qt2 < Q < Qmax |
±5 ±2 ±1 | |||||||||
Температура измеряемой среды, °С:
|
от +5 до +50 от +5 до +150 | |||||||||
Максимальное рабочее давление, МПа, не более |
1,6 | |||||||||
Цена импульса, л/имп |
1 |
10 |
10 |
100 |
100 |
100 |
100 |
1000 |
1000 |
1000 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения для модификаций с номинальным условным диаметром DN | |||||||||
15 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
300 | |
Максимальное значение ЖК индикатора (м3) |
999 999,99 |
9 999 999,9 |
99 999 999 | |||||||
Наименьшая цена де- 3 ления, м |
0,01 |
0,1 |
1 | |||||||
Присоединение к трубопроводу |
Резьбовое/ Фланцевое |
Фланцевое по ГОСТ 33259-2015 | ||||||||
Условия эксплуатации:
|
от +5 до +50 80 |
Продолжение таблицы 3
Наименование характеристики |
Значения для модификаций с номинальным условным диаметром DN | |||||||||
15 |
25 32 40 |
50 80 100 150 |
200 |
300 | ||||||
Параметры выходных импульсов расходомера-счетчика при выходном каскаде типа «открытый коллектор»:
сов |
50 100 2 | |||||||||
Частота импульсов, не более, Гц |
30 | |||||||||
Габаритные размеры, мм: | ||||||||||
|
135±3 |
155±3 |
160±3 |
200±4 |
205±4 |
240±5 |
250±5 |
320±7 |
360±7 |
450±8 |
261 |
281 |
294 |
306 |
316 |
350 |
381 |
436 |
501 |
621 | |
95 |
115 |
135 |
145 |
160 |
195 |
230 |
300 |
360 |
485 | |
Масса, кг, не более |
7 |
8 |
10 |
11 |
12 |
17 |
24 |
50 |
70 |
125 |
Степень защиты корпуса ГОСТ 142542015 |
IP65, IP67, IP68 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку фотохимическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Расходомер - счетчик холодной и горячей воды |
ВСЭ М |
1 шт. |
Пластина заземления (установлены на ПП) |
- |
2 шт. |
Болты заземления (установлены на Ш1) |
- |
2 шт. |
Блок питания |
- |
1 шт. |
Руководство по эксплуатации |
РЭ 26.51.63-007-06469904-2019 |
1 экз. |
приведены в руководстве по эксплуатации РЭ 26.51.63-007-06469904-2019.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-007-06469904-2019 Расходомеры-счетчики холодной и горячей воды ВСЭ М. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, корп. 14, оф.63
Е-mail: info@vodomer.su
Web-сайт: www.vodomer.su
Испытательные центрыЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
В части вносимых изменений:
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»
(ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 79487-20 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные автоматизированные «Талис-НЧ-М2»
Назначение средства измеренийСистемы измерительные автоматизированные «Талис-НЧ-М2» (далее - система) предназначены для измерений электрических сигналов, возникающих за счет эффекта акустоэлектрических преобразований (АЭП) в технических средствах (ТС) и отходящих от них линиях в речевом диапазоне частот и оценки защищённости различных ТС от утечки речевой информации. Система «Талис-НЧ-М2», как средство измерений, является анализатором спектра и шумомером.
Описание средства измеренийФункционально система состоит из измерительных каналов (измерения электрических сигналов и измерения акустического сигнала), канала формирования тестового акустического сигнала и канала управления.
В состав измерительных каналов входят первичные измерительные преобразователи и измерительные устройства. В качестве первичных измерительных преобразователей для измерений электрических сигналов используются пробники с высоким входным сопротивлением. В качестве первичных измерительных преобразователей для измерений акустического сигнала используются измерительные микрофоны. В качестве измерительного устройства для измерений электрических сигналов используется фильтр-усилитель «Талис-УНЧ-М2» и блок «БСП-М1», выполняющие функции селективного вольтметра переменного тока. В качестве измерительного устройства для измерений акустического сигнала используется блок «БСП-М1», выполняющий функции шумомера.
Канал формирования тестового акустического сигнала включает в себя генератор акустического тестового сигнала, представляющий собой звуковую карту ПЭВМ, усилитель тестового сигнала, акустическую колонку.
Канал управления представляет собой ПЭВМ с программным обеспечением (ПО) «Талис-НЧ-Интерфейс». Связь между каналами осуществляется с помощью стандартного интерфейса дистанционного управления (USB).
Принцип действия систем основан на измерении напряжений переменного тока в технических средствах и отходящих от них линиях, возникающих в результате электроакустических преобразований (АЭП), вызванных взаимодействием ТС с тестовым акустическим сигналом, а также измерении звукового давления последнего.
Канал формирования тестового акустического сигнала генерирует тестовый акустический сигнал, который, распространяясь в воздушной среде и взаимодействуя с ТС, вызывает вторичные электрические сигналы АЭП. Измерительные каналы осуществляют анализ спектра и измеряют параметры во временной и частотной областях электрических сигналов и фоновых помех (шумов) на портах и отходящих от них линиях, а также параметры тестового акустического сигнала.
Канал управления совместно со специальным ПО на основе полученных результатов измерений рассчитывает параметры для оценки защищённости ТС.
По условиям эксплуатации системы относятся к группе 3 по ГОСТ 22261-94 и предназначены для применения при рабочих температурах от плюс 10 до плюс 35 °С, относительной влажности воздуха до 80 % при 25 °С и атмосферном давлении от 630 до 800 мм рт. ст., устойчива к транспортированию в лёгких условиях (Л) по ГОСТ Р 51908-2002.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится методом типографской печати в паспорт и (или) формуляр системы.
Фотография общего вида системы приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа составных частей системы и обозначение мест для размещения знаков поверки в виде наклеек приведены на рисунках 2 и 3.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-22.jpg)

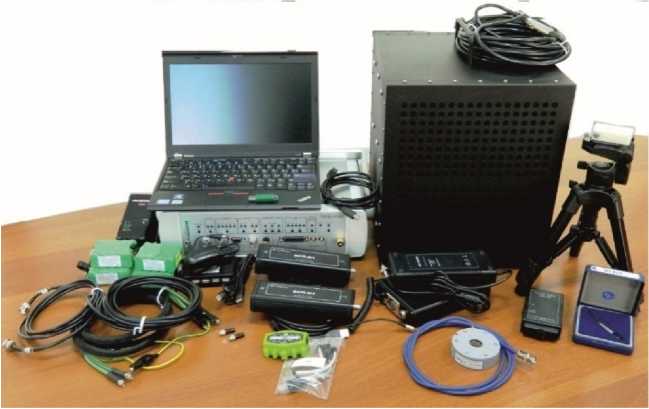

Рисунок 1 - Фотография общего вида системы
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-23.jpg)

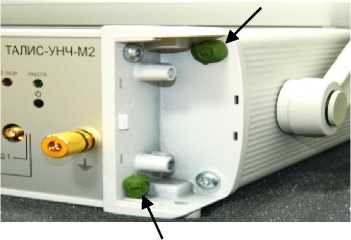

Рисунок 2 - Места для пломбировки от несанкционированного доступа
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-24.jpg)

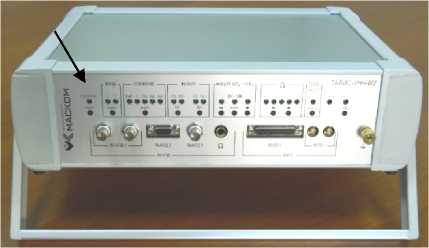

Рисунок 3 - Место для размещения знака поверки
Программное обеспечениеПО «Талис-НЧ-Интерфейс» предназначено для обеспечения связей и управления между отдельными составляющими системы и предоставляет оператору графический управляющий интерфейс для формирования заданий и выполнения исследований в режиме ручного управления, выявления (распознавания) сигналов АЭП, их измерений, формирования выходного протокола в типовых текстовых форматах, хранения результатов исследований.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифик ационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
«Талис-НЧ- Интерфейс» |
«Талис-НЧ-Интерфейс» |
2.2.1.10 |
65c1c4a7; 14.11.19 (КС файла «TalisLF.exe») |
Программа «ФИКС» верс. 2.0.1 (алгоритм «Уровень-3») |
Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.0772014.
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений - применяется электронный ключ защиты типа Aladdin HASP.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Канал измерения сигналов АЭП в линии | |
Виды исследуемых линий:
| |
Диапазон рабочих частот при измерении напряжения переменного тока, Г ц |
от 100 до 11200 |
Диапазон измерений напряжения переменного тока, В |
от 2-10-8 до 3 |
Минимальная ширина полосы пропускания измерительного фильтра, Г ц, не более |
1 |
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, дБ |
± 0,5 |
Спектральная плотность напряжения собственного шума, нВ/\Гц, не более |
20 |
Диапазон измерений напряжения переменного тока в линиях электропитания 230 В (220 В) 50 Гц*, В |
от 340'7 до 1 |
Канал измерения тестового акустического сигнала | |
Диапазон рабочих частот при измерении звукового давления, Гц |
от 100 до 11200 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа) |
от 20 до120 |
Пределы допускаемой абсолютной погрешности измерения уровня звукового давления на частоте 1 кГц, дБ |
± 1 |
Канал формирования тестового акустического сигнала | |
Диапазон рабочих частот акустического тестового сигнала, Гц |
от 100 до 11200 |
Значение максимального уровня звукового давления тестового акустического сигнала на расстоянии 1 м, дБ (исх. 20 мкПа), не менее |
100 |
* При проведении измерений с использованием пробника симметричного/несимметричного для промышленной электросети «ТАЛИС-НЧ-ПЭС-М2» из состава дополнительных опций. |
Таблица 3 - Технические характеристики
Время непрерывной работы системы без ухудшения точностных характеристик, ч, не менее |
8 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
230 ± 23 |
- частота переменного тока, Г ц |
50 ± 1 |
Максимальная потребляемая мощность, В^А, не более |
250 |
Рабочие условия эксплуатации: | |
температура окружающего воздуха, °С |
от + 10 до + 35 |
относительная влажность воздуха (при температуре 25 °С), %, не более |
80 |
атмосферное давление, мм рт. ст. |
от 630 до 800 |
Габаритные размеры основных элементов системы (длинахши |
ринах высота), мм не более: |
блок БСП-М1 |
175 х 62 х 37 |
входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» |
420 х 300 х 125 |
усилитель «Шелест-М2» |
180 х 110 х 35 |
универсальная экранированная колонка «УЭК-М1» |
310 х 400 х 400 |
токосъемник измерительный ТИ2-1 |
86 х 071 х 23 |
Масса основных элементов системы, кг, не более: | |
блок БСП-М1 |
0,4 |
входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» |
7,9 |
усилитель «Шелест-М2» |
0,7 |
универсальная экранированная колонка «УЭК-М1» |
16,5 |
токосъемник измерительный ТИ2-1 |
0,25 |
Средний срок службы, лет* |
5 |
Средняя наработка на отказ, ч, не менее: |
1000 |
* Требование не распространяется на аккумуляторы |
Знак утверждения типа наносится на лицевую панель входного фильтра-усилителя «ТАЛИС-УНЧ-М2» измерительного канала методом наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Кол-во |
Примечание |
Персональная ЭВМ |
- |
1к-т |
См. примечание 1 |
Активный разветвитель USB |
- |
1к-т | |
Канал измерения сигналов АЭП | |||
Блок БСП-М1 |
МСШЕ.421711.001-01 |
1 | |
Входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» |
МСШЕ.468739.003 |
1 | |
Кабель измерительный КИ-СЛ2 |
- |
1 | |
Кабель измерительный коаксиальный BNC- «Крокодил» |
1 | ||
Токосъемник измерительный ТИ2-1 |
- |
1к-т | |
Проходная нагрузка 50 Ом BNC-BNC |
1 | ||
Кабель соединительный КС-УА |
- |
1 | |
Переходник BNC-штекер 3,5 мм |
- |
1 | |
Кабель интерфейсный USB A-B |
- |
2 | |
Модульный адаптер |
МСШЕ.468352.001 (или Greenlee TurTEL8, или PA1902) |
1к-т | |
Терминатор коаксиальный SMA (заглушка) |
- |
2 | |
Аккумуляторная батарея «Талис- АКБ» |
- |
4 | |
Зарядное устройство для «Талис-АКБ» |
- |
1 | |
Жёсткая укладка (кейс) |
- |
1 | |
Канал измерения тестового акустического сигнала | |||
Блок БСП-М1 |
МСШЕ.421711.001-01 |
1 | |
Измерительный микрофон 130F20 (или 130E20) |
- |
1 |
В соответствии с заказом |
Источник калиброванного звукового давления CAL 200 с адаптером Ц - % или акустический калибратор «Защита-К» с адаптером Ц - % |
1 | ||
Штатив для микрофона |
- |
1 | |
Кабель интерфейсный USB A-B |
- |
1 | |
Кабель микрофонный КМ-К |
1 | ||
Держатель микрофона |
- |
1 | |
Канал формирования тестового акустического сигнала | |||
Усилитель «Шелест-М2» |
МСШЕ.468731.001 |
1к-т | |
Универсальная экранированная колонка «УЭК-М1» |
МСШЕ.465317.002 |
1к-т | |
Кабель звуковой |
- |
1 |
Продолжение таблицы 4
Наименование |
Обозначение |
Кол-во |
Примечание | |
Кабель соединительный экранированный КС-Э |
1 | |||
Программное обеспечение | ||||
Программное обеспечение «Талис-НЧ-Интерфейс» |
643.МСШЕ.00155-01 |
1к-т | ||
Программный модуль расчёта «Талис-НЧ-Дельта» |
643.МСШЕ.00156-01 |
1к-т |
Поставляется в установленном порядке | |
Эксплуатационная документация | ||||
Система измерительная автоматизированная «Талис-НЧ-М2» Руководство по эксплуатации |
МСШЕ.411734.006РЭ |
1 | ||
«Системы измерительные автоматизированные «Талис-НЧ-М2». Методика поверки» |
МСШЕ.411734.006МП |
1 | ||
Система измерительная автоматизированная «Талис-НЧ-М2» Формуляр |
МСШЕ.411734.006ФО |
1 |
Система комплектуется либо формуляром, либо паспортом - по запросу Потребителя при формировании заказа. | |
Система измерительная автоматизированная «Талис-НЧ-М2» Паспорт |
МСШЕ.411734.006ПС |
1 | ||
Программное обеспечение «Талис-НЧ-Интерфейс» Формуляр |
643.МСШЕ.00155-01 30 |
1 | ||
Программное обеспечение «Талис-НЧ-Интерфейс» Руководство пользователя |
643.МСШЕ.00155-01 34 |
1 | ||
Программный модуль расчёта «Талис-НЧ-Дельта» Формуляр |
643.МСШЕ.00156-01 30 |
1 | ||
Программный модуль расчёта «Талис-НЧ-Дельта» Руководство пользователя |
643.МСШЕ.00156-01 34 |
1 | ||
Дополнительное оборудование для системы | ||||
Наушники акустические |
1 | |||
Пробник симметричный/ несимметричный для промышленной электросети «Талис-НЧ-ПЭС-М2» |
МСШЕ.468875.001 |
1к-т |
Для линий электропитания | |
Дополнительное программное обеспечение | ||||
Программный модуль расчёта «Талис НЧ-Альфа» |
- 643.МСШЕ.00151-01 |
1к-т |
Опция поставляется в установленном порядке | |
Программный модуль расчёта «Талис НЧ-Альфа» Формуляр |
- 643.МСШЕ.00151-01 30 |
1 | ||
Программный модуль расчёта «Талис НЧ-Альфа» Руководство пользовател |
- 643.МСШЕ.00151-01 34 я |
1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Система измерительная автоматизированная «Талис-НЧ-М2». Руководство по эксплуатации МСШЕ.411734.006РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
«Система измерительная автоматизированная «Талис-НЧ-М2». Технические условия. МСШЕ.411734.006ТУ.
ИзготовительОбщество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ»
(ООО «ЦБИ «МАСКОМ») ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский пр-т, д. 27, корп. 2, подвал, помещение 48
Почтовый адрес: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5
Телефон: (495) 136-40-10, (495) 136-40-20 E-mail: mascom@mascom.ru.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовский области»
(ФБУ «Ростовский ЦСМ»)
Адрес: 344000, Ростовская область, г. Ростов-на-Дону, пр. Соколова, д. 58/173
Тел.: (863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88 Уникальный номер записи в реестре аккредитованных лиц № 30042-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1
Всего листов 5
Регистрационный № 81094-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Видеорегистраторы интеллектуальные «ГРОМ-1»
Назначение средства измеренийВидеорегистраторы интеллектуальные «ГРОМ-1» (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени устройств с национальной шкалой координированного времени UTC(SU).
Описание средства измеренийПринцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1.
Примечания: 1) Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
-
2) Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5 градусов относительно местного горизонта.
-
3) Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно устройства состоят из моноблочного измерительного блока (видеофиксатора), кронштейна крепления, инфракрасного прожектора (по заказу) и аккумуляторного бокса (по заказу). В корпусе видеофиксатора расположены плата навигационная (для работы по сигналам ГНСС ГЛОНАСС/GPS и решения навигационной задачи), модуль связи (для передачи данных по сетям стандарта GSM/3G/4G, Wi-Fi или проводному каналу связи Ethernet), модуль распознавания номерных знаков и классов транспортных средств, модуль хранения, преобразователь питания. На задней панели расположены антенны (навигационная, Wi-Fi, GSM), разъем питания, разъем Ethernet.
Общий вид устройств представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 2—3.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-25.jpg)
Рисунок 1 - Общий вид видеорегистраторов интеллектуальных «ГРОМ-1»
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-26.jpg)
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа видеорегистратора интеллектуального «ГРОМ-1»
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-27.jpg)
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-28.jpg)
Место пломбировки
Рисунок 3 - Место пломбировки от несанкционированного доступа видеорегистратора интеллектуального «ГРОМ-1»
Функционально устройства применяются для фиксации в автоматическом режиме нарушений правил дорожного движения: стоянка запрещена, остановка запрещена, движение по полосе для маршрутных ТС, движение по трамвайным путям, выезд на полосу встречного движения, а также других нарушений, связанных с неправильным положением движущихся или неподвижных ТС на проезжей части и прилегающих территориях.
Знак поверки на корпус устройств не наносится.
Заводской номер наносится на наклейку, расположенную на корпусе устройства, типографским способом. Формат нанесения заводского номера буквенно-числовой.
Программное обеспечениеУстройства работают под управлением специализированного программного обеспечения (ПО).
ПО разделено на метрологически значимую и метрологически незначимую части.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Т аблица 1 - Идентификационные данные ПО
Идентификационное данные |
Значение |
Идентификационное наименование ПО |
Sim FWGrom |
Номер версии (идентификационный номер) ПО |
1.0 |
Цифровой идентификатор ПО |
252d4a7f64083d1c24027edf5206659f400cfc0f |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значени |
Пределы допускаемой абсолютной инструментальной погрешности определения координат местоположения в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м |
±5 |
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства (1 PPS) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), мкс |
±5 |
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства (штамп времени на кадре) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), с |
±2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значени |
Напряжение питания от сети переменного тока номинальной частоты 50 Гц, В |
от 170 до 270 В |
Габаритные размеры видеофиксаторов, мм, не более: - длина |
490 |
- ширина |
150 |
- высота |
120 |
Масса видеофиксаторов, кг, не более |
2,7 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +50 |
- относительная влажность окружающего воздуха при температуре +25 °C, %, не более |
98 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус устройства в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность устройства
Наименование |
Обозначение |
Количество |
1 Видеорегистратор интеллектуальный |
ГРОМ-1 |
1 шт. |
1.1 Видеофиксатор |
- |
1 шт. |
1.2 Кронштейн крепления |
ЕК.СКП.90.001 |
1 шт. |
1.3 Инфракрасный прожектор |
КОРД.10.000 |
1 шт. (по заказу) |
1.4 Аккумуляторный бокс |
- |
1 шт. (по заказу) |
2 Транспортная тара |
- |
1 шт. |
3. Комплект кабелей |
- |
1 компл. |
4 Руководство по эксплуатации |
- |
1 экз. |
5 Формуляр |
- |
1 экз. |
6 Методика поверки |
1 экз. |
изложены в разделе «Назначение и принцип работы» документа ГДЯК 464965.057 РЭ «Видеорегистратор интеллектуальный «ГРОМ-1». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Видеорегистратор интеллектуальный «ГРОМ-1». Технические условия ТУ 26.70.13035-31002820-2018.
ИзготовительОбщество с ограниченной ответственностью «Симикон» (ООО «Симикон»)
ИНН 7804040165
Юридический адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3, стр. 1, пом. 824
Адрес места осуществления деятельности: 195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3, стр. 1, пом. 824
Тел.:+ 7 812 670-09-09
Факс: +7 812 324-6151
Web-сайт: http://www.simicon.ru
E-mail: ruinfo@simicon.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3211
Лист № 1 Регистрационный № 85833-22 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН)
Назначение средства измеренийСистемы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) (далее - МУКУН) предназначены для автоматизированных измерений массы нефтепродуктов.
Описание средства измеренийПринцип действия МУКУН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением счетчиков-расходомеров массовых. Выходные электрические сигналы от счетчика-расходомера массового поступают на соответствующие входы системы обработки информации, которая преобразует их в значения массы нефтепродуктов.
МУКУН представляет собой измерительный комплекс, спроектированный и изготовленный из компонентов серийного отечественного и импортного производства. Монтаж и наладка МУКУН осуществляется в соответствии с проектной документацией на МУКУН и эксплуатационными документами на ее компоненты.
В зависимости от комплектации в состав технологического блока могут входить следующие средства измерений утвержденных типов:
-
- счетчик-расходомер массовый Micro Motion модели CMF300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 45115-16;
-
- счетчики-расходомеры массовые Штрай-масс, рег. № 70629-18;
-
- счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260, рег № 77657-20;
-
- счётчики-расходомеры массовые ЭЛМЕТРО-Фломак, рег. № 47266-16;
-
- счетчики-расходомеры кориолисовые КТМ РуМАСС, рег. № 83825-21;
-
- датчик давления Метран-150 модели 150TG, рег. № 32854-13;
-
- датчики давления ЭМИС-БАР, рег. № 72888-18;
-
- датчики давления PIEZUS, рег. № 83205-21;
-
- термопреобразователь сопротивления серии 90 модификации ТС 902820, рег. № 6830217;
-
- термопреобразователи универсальные ТПУ 0304, рег. № 50519-17;
-
- преобразователи температуры Метран-280, Метран-280-Ех, рег. № 23410-13;
-
- датчики температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех, рег. № 75208-19;
-
- влагомер нефти поточный УДВН-1пм, рег. № 14557-15;
-
- термометры и манометры для местной индикации и контроля температуры и давления.
В зависимости от комплектации в состав системы сбора, обработки информации и управления могут входить:
- система управления модульная B&R X20, рег. № 57232-14;
- системы ввода-вывода распределенные Fastwel I/O, рег. № 58557-14;
- контроллеры логические программируемые ПЛК 200, рег. № 84822-22;
- модули аналогового ввода МВ210-101, рег. №76920-19;
-
- автоматизированное рабочее место (далее - АРМ) оператора. Вспомогательные устройства и технические средства:
-
- фильтр тонкой очистки;
-
- запорная и регулирующая арматура.
Заводской номер МУКУН указывается в паспорте МУКУН типографским способом и на маркировочной табличке методом лазерной маркировки или аппликацией. Формат нанесения заводского номера - числовой. Маркировочная табличка крепится на двери блок-бокса МУКУН. Знак поверки наносится на свидетельство о поверке МУКУН при его оформлении.
Пломбирование МУКУН не предусмотрено.
Внешний вид МУКУН приведен на рис. 1.
![Приказ Росстандарта №3211 от 19.12.2022, https://oei-analitika.ru](../kurilka/orders_html/1671464149265_files/1671464149265-29.jpg)
Рисунок 1 - Внешний вид МУКУН
Программное обеспечениеПрограммное обеспечение (ПО) МУКУН (ПЛК, АРМ оператора) обеспечивает реализацию функций МУКУН. Метрологические характеристики МУКУН нормированы с учетом влияния ПО. Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО МУКУН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Конструкция МУКУН исключает возможность несанкционированного влияния на ПО МУКУН и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
ПЛК |
АРМ оператора | |
Идентификационное наименование ПО |
MUKUN |
MUKUN |
Номер версии (идентификационный номер) ПО |
1.0 |
1.1 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Метрологические и основные технические характеристики МУКУН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расхода, т/ч |
от 10 до 150 |
Пределы допускаемой относительной погрешности измерений массы нефтепродукта, % |
±0,25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефтепродукты (бензин, топливо для реактивных двигателей, дизельное топливо) |
Диапазон температуры измеряемой среды, °С |
от -15 до +40 |
Давление измеряемой среды, МПа, не более |
1,6 |
Кинематическая вязкость, мм2/с (сСт) |
от 0,6 до 5,0 |
Плотность нефтепродуктов, кг/м3 |
от 700 до 900 |
Режим работы МУКУН |
периодический |
Параметры электрического питания:
|
380±38 (трехфазное), 220±22 (однофазное) 50±1 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Климатические условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -60 до +40 |
- относительная влажность окружающего воздуха, %, не более |
85 |
- атмосферное давление, кПа, не более |
от 84 до 106,7 |
Срок службы, лет, не менее |
10 |
наносится в нижней части титульного листа руководства по эксплуатации и паспорта МУКУН типографским способом, а также на маркировочную табличку методом лазерной маркировки или аппликацией.
Комплектность средства измерений Комплектность МУКУН приведена в таблице 4.
Таблица 4 - Комплектность МУКУН
Наименование |
Обозначение |
Система измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) | |
Руководство по эксплуатации |
2899-011 -20401066-2021 РЭ |
Паспорт |
2899-011 -20401066-2021 ПС |
Руководство АРМ оператора |
2899-011-20401066-2021 РО |
приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества нефтепродуктов мобильного узла коммерческого учета нефтепродуктов» (свидетельство об аттестации № 01.00257-2013/20909-21 от 21.12.2021).
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 2899-011-20401066-2021 «Система измерений количества нефтепродуктов МУКУН. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Автоматизация и Метрология»
(ООО «Автоматизация и Метрология»)
ИНН 7203436719
Юридический адрес: 625031, Россия, г. Тюмень, ул. Таежная, д. 12, офис 103-105.
Адрес: 625059, Россия, г. Тюмень, ул. 5-я Западная, д. 3.
Телефон/ факс: +7(3452) 54-81-20
E-mail: mail@ametrology.ru
ИзготовительОбщество с ограниченной ответственностью «Автоматизация и Метрология»
(ООО «Автоматизация и Метрология»)
ИНН 7203436719
Юридический адрес: 625031, Россия, г. Тюмень, ул. Таежная, д. 12, офис 103-105.
Адрес: 625059, Россия, г. Тюмень, ул. 5-я Западная, д. 3.
Телефон/ факс: +7(3452) 54-81-20
E-mail: mail@ametrology.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
