ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422, МЕТОЛАБ 451, МЕТОЛАБ 452
Назначение средства измеренийТвердомеры Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422, МЕТОЛАБ 451, МЕТОЛАБ 452 (далее - твердомеры) предназначены для измерений твердости металлов и сплаов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание средства измеренийПринцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
МЕТОЛАБ 421, МЕТОЛАБ 451 - базовые модели, ввод длины диагоналей отпечатка осуществляется вручную при помощи мембранной клавиатуры.
В твердомерах МЕТОЛАБ 422, МЕТОЛАБ 452 значение твердости рассчитывается автоматически и отображается на ЖК экране. Возможно подключение твердомеров к компьютеру.

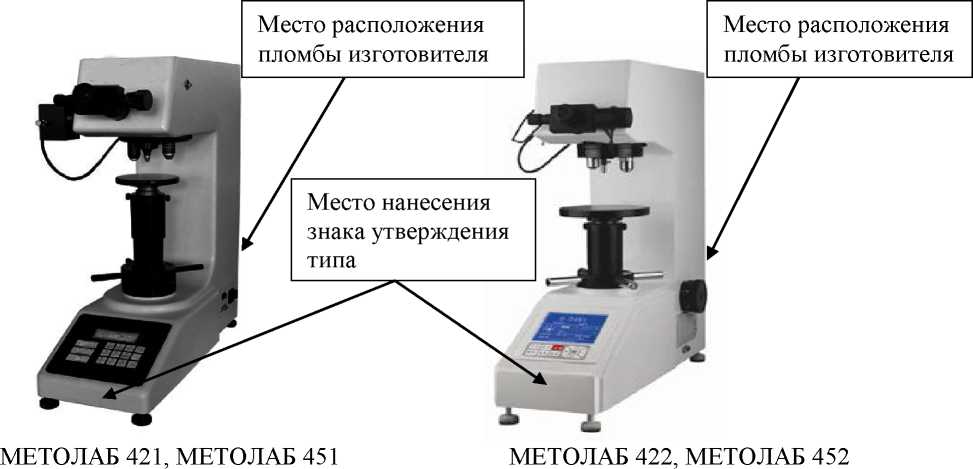

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Рисунок 1 - Общий вид твердомеров
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Виккерс |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
|
2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Модификация твердомера |
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
МЕТОЛАБ 421 МЕТОЛАБ 422 |
HV 0,3; HV 0,5 |
от 50 до 1000 |
|
HV 1; HV 2; HV 5; HV 10 |
от 50 до 1500 | |
|
МЕТОЛАБ 451, МЕТОЛАБ 452 |
HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 |
от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров
|
Обозначение |
Интервалы измерений твёрдости HV | ||||||||
|
шкалы твёрдости |
от 50 |
от |
от |
от |
от 275 |
от |
от |
от |
от |
|
до |
125 |
175 |
225 |
до 325 |
325 |
375 |
425 |
475 | |
|
125 |
до |
до |
до |
до |
до |
до |
до | ||
|
175 |
225 |
275 |
375 |
425 |
475 |
525 | |||
|
Пределы допускаемой абсолютной погрешности твердомера, | |||||||||
|
HV, (±) | |||||||||
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV30, HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 4
|
Обозначение |
Интервалы измерений твёрдости HV | |||||||||
|
шкалы |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от |
|
твёрдости |
525 |
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 |
|
до |
до |
до |
до |
до |
до |
до |
до |
до |
до | |
|
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 |
1500 | |
|
Пределы допускаемой абсолютной погрешности твердомера, | ||||||||||
|
H |
V, (±) | |||||||||
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
|
HV30, HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание 1: Метрологические характеристики действительны для 5 измерений
Примечание 2: В твердомерах МЕТОЛАБ 421, МЕТОЛАБ 422 используются шкалы HV 0,3 -
HV 10, в твердомерах МЕТОЛАБ 451, МЕТОЛАБ 452 используются шкалы HV 1 - HV 50
Таблица 5 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +10 до +35 80 |
|
Электропитание:
|
220 ±22 50 ±0,5 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: МЕТОЛАБ 421, МЕТОЛАБ 451 | |
|
- длина |
530 |
|
- ширина |
280 |
|
- высота |
630 |
|
МЕТОЛАБ 422, МЕТОЛАБ 452 | |
|
- длина |
560 |
|
- ширина |
260 |
|
- высота |
670 |
|
Масса, кг, не более |
40 |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность средства измеренийТаблица 6 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер МЕТОЛАБ 421, или МЕТОЛАБ 422, или МЕТОЛАБ 451, или МЕТОЛАБ 452 в составе:
|
1 шт. 4 шт. 1 шт. 1 шт. | |
|
Сменные части |
1 шт. | |
|
Принадлежности |
1 шт. | |
|
Руководство по эксплуатации МЕТОЛАБ 421/422/451/452 -01 РЭ |
1 экз. | |
|
Паспорт на меры твердости МТВ |
1 экз. |
МЕТОЛАБ 421/422/451/452 01 РЭ. Руководство по эксплуатации, раздел 11
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422 , МЕТОЛАБ 451, МЕТОЛАБ 452ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
ГОСТ 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
Твердомеры Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422 , МЕТОЛАБ 451, МЕТОЛАБ 452. Технические условия. ТУ 427113-040-17661496-2015.
ИзготовительОбщество с ограниченной ответственностью «МЕТОЛАБ» (ООО «МЕТОЛАБ»)
ИНН: 7701999841
Адрес: 105082, г. Москва, ул. Б. Почтовая, д. 38, стр. 6
Тел./факс: (499) 705-10-33
E-mail: info@metolab.ru
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7(495)526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
