ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Копры маятниковые КЭМ
Назначение средства измеренийКопры маятниковые КЭМ (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Описание средства измеренийПринцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных и/или персонального компьютера.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположен датчик угла его отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных и (при наличии) персонального компьютера.
Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.
Модуль управления и обработки данных (далее - цифровое отсчетное устройство) предназначен для управления работой копров и отображения результатов измерений. Персональный компьютер предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.
Копры выпускаются в следующих модификациях: КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50Р, КЭМ-50, КЭМ-75, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900, КЭМ-1-А, КЭМ-5-А, КЭМ-10-А, КЭМ-15-А, КЭМ-25-А, КЭМ-50-А, КЭМ-100-А, КЭМ-150-А, КЭМ-300-А, КЭМ-450-А, КЭМ-600-А, КЭМ-750-А, которые различаются между собой внешним видом, метрологическими и техническими характеристиками, а также типом отсчетного устройства.
Копры модификаций КЭМ-50Р, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900 оснащаются цифровым отсчетным устройством. Опционально копры данных модификаций могут быть укомплектованы персональным компьютером.
Для работы с копрами модификаций КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50, КЭМ-75 используется только персональный компьютер.
Копры модификаций КЭМ-1, КЭМ-10, КЭМ-50P выпускаются в настольном исполнении.
Копры модификации КЭМ-5, КЭМ-15, КЭМ-25, КЭМ-50 могут выпускаться как в настольном исполнении, так и в напольном исполнении.
Копры модификаций КЭМ-75, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900 выпускаются в напольном исполнении.
Копры модификаций КЭМ-1-А, КЭМ-5-А, КЭМ-10-А, КЭМ-15-А, КЭМ-25-А, КЭМ-50-А выпускаются в настольном исполнении и с аналоговым отсчетным устройством.
Копры модификаций КЭМ-100-А, КЭМ-150-А, КЭМ-300-А, КЭМ-450-А, КЭМ-600-А, КЭМ-750-А выпускаются в напольном исполнении и оснащены цифровым и аналоговым отсчетными устройствами.
Все копры, кроме модификаций КЭМ-50Р, КЭМ-1-А, КЭМ-5-А, КЭМ-10-А, КЭМ-15-А, КЭМ-25-А, КЭМ-50-А оснащены автоматическим механизмом поднятия маятника и имеют возможность задавать разный угол зарядки маятника
Копры могут быть укомплектованы сменными маятниками, сменными бойками маятника, дополнительными грузами на маятник.
Идентификация копров осуществляется визуальным осмотром корпуса, на котором нанесены наименование изготовителя и маркировочная табличка с информацией об изготовителе, серийном номере, модификации копра, параметрах электропитания и годе выпуска, нанесенной типографским способом. Серийный номер имеет цифровое обозначение, состоящее из арабских цифр.
Цветовое исполнение копров может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на копры не предусмотрено.
Пломбирование копров не предусмотрено.
Общий вид копров представлен на рисунках 1 - 7.
Общий вид маркировочной таблички представлен на рисунке 8.
Место нанесения маркировочной таблички представлено на рисунке 9.

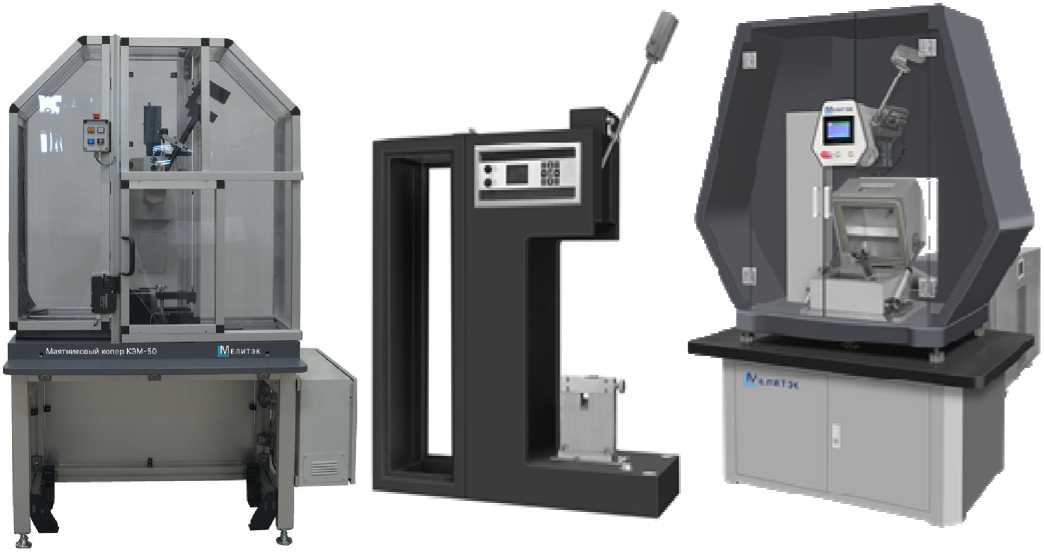

Рисунок 1 - Общий вид копров маятниковых

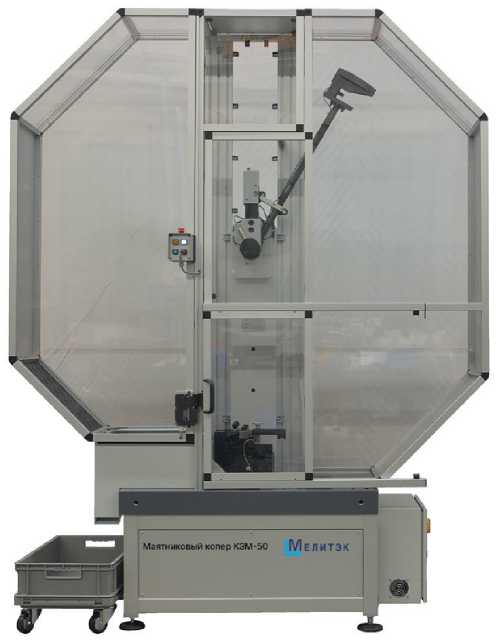

КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50 (настольное исполнение)
Рисунок 3 - Общий вид копров маятниковых КЭМ-1-А, КЭМ-5-А, КЭМ-10-А, КЭМ-15-А, КЭМ-25-А, КЭМ-50-А (настольное исполнение)

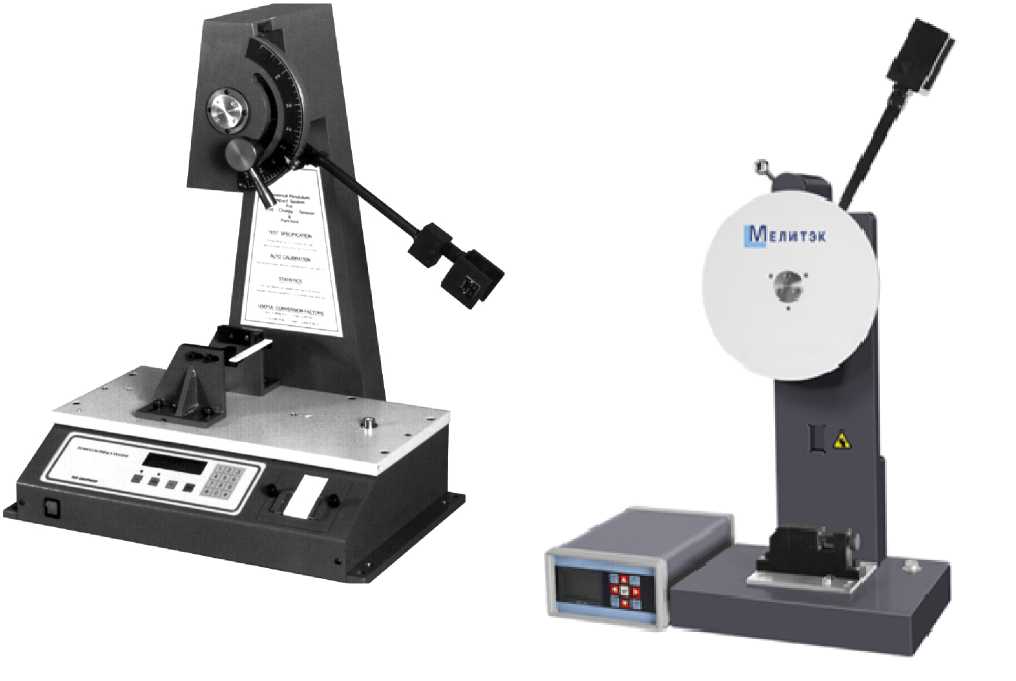

Рисунок 2 - Общий вид копров маятниковых КЭМ-50Р (настольное исполнение)
Рисунок 4 - Общий вид копров маятниковых
КЭМ-5, КЭМ-15, КЭМ-25, КЭМ-50, КЭМ-75 (напольное исполнение)

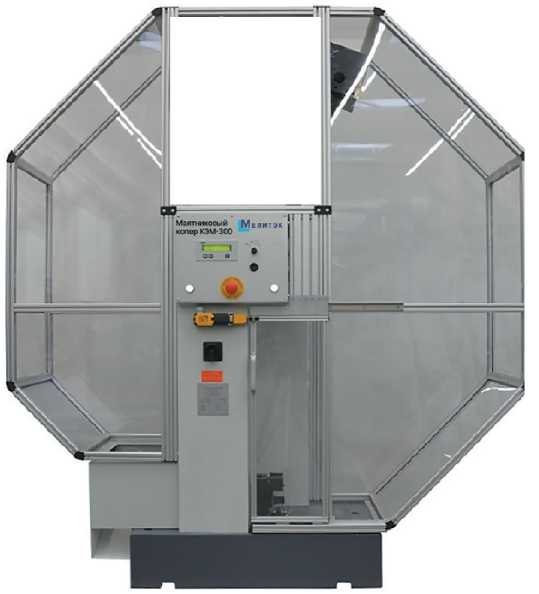

Рисунок 5 - Общий вид копров маятниковых КЭМ-100, КЭМ-150, КЭМ-300,
КЭМ-450 (напольное исполнение)
|
---= 1 | |
|
if'T |
■ |
|
в |
вг^'"л |

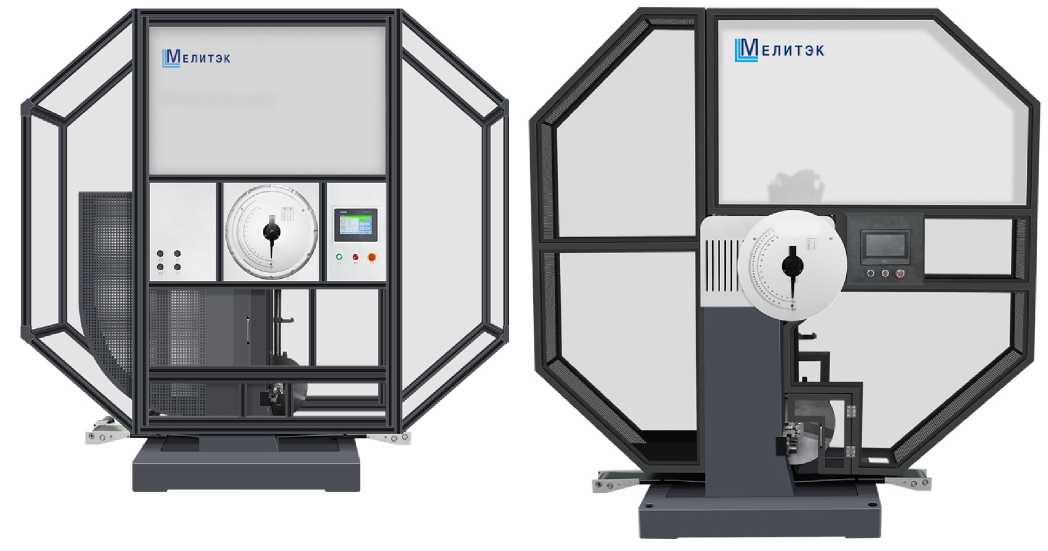

Рисунок 6 - Общий вид копров
маятниковых КЭМ-100-А, КЭМ-150-А, КЭМ-300-А, КЭМ-450-А, КЭМ-600-А, КЭМ-750-А (напольное исполнение)
Место
нанесения
серийного
номера

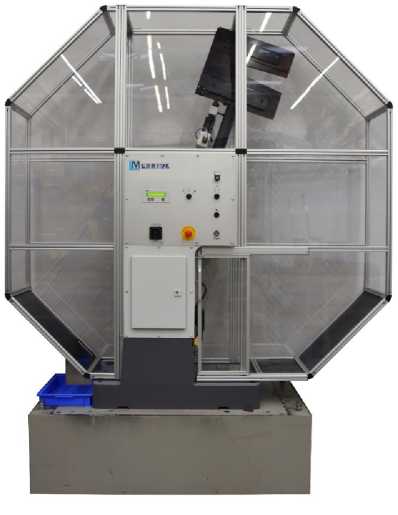

Рисунок 7 - Общий вид копров маятниковых КЭМ-600, КЭМ-750, КЭМ-900 (напольное исполнение)
Место нанесения знака утверждения типа
МАДнфмк-ацня:,__
СериИиыИ Год выпуска: Элек1ропнтание!_
Сделано ьРшнн
Рисунок 8 - Общий вид маркировочной таблички

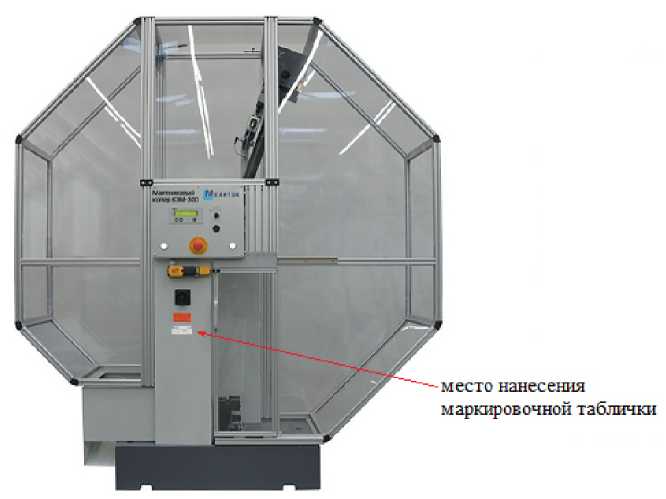

Рисунок 9 - Место нанесения маркировочной таблички
Программное обеспечениеВстроенное программное обеспечение (далее - ВПО) Firmware, являющееся метрологически значимым, устанавливается в энергонезависимую память копров во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. ВПО служит для управления процессом испытаний и отображения результатов испытаний. Внешнее программное обеспечение LABIMPACT устанавливается на персональный компьютер (при оснащении копров персональным компьютером) и служит для управления процессом испытаний, а также для отображения, обработки и хранения результатов испытаний.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
LABIMPACT |
Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
5.77 |
1.01 |
Таблица 2 -
|
Модификация |
Номинальное значение потенциальной энергии маятника, Дж |
|
КЭМ-1 |
0,5; 1,0 |
|
КЭМ-1-А |
0,5; 1,0 |
|
КЭМ-5 |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0 |
|
КЭМ-5-А |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0 |
|
КЭМ-10 |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0 |
|
КЭМ-10-А |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0 |
|
КЭМ-15 |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0 |
|
КЭМ-15-А |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0 |
|
КЭМ-25 |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0 |
|
КЭМ-25-А |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0 |
|
КЭМ-50 |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0; 44,0; 50,0 |
|
КЭМ-50-А |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0; 44,0; 50,0 |
|
КЭМ-50Р |
0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0; 44,0; 50,0 |
|
КЭМ-75 |
10,0; 15,0; 22,0; 25,0; 44,0; 50,0; 75,0 |
|
КЭМ-100 |
50,0, 75,0; 100,0 |
|
КЭМ-100-А |
50,0, 75,0; 100,0 |
|
КЭМ-150 |
50,0, 75,0; 100,0; 150,0 |
|
КЭМ-150-А |
50,0, 75,0; 100,0; 150,0 |
|
КЭМ-300 |
100,0; 150,0; 165,0; 200,0; 250,0; 300,0 |
|
КЭМ-300-А |
100,0; 150,0; 165,0; 200,0; 250,0; 300,0 |
|
КЭМ-450 |
100,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0 |
|
КЭМ-450-А |
100,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0 |
|
КЭМ-600 |
150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0 |
|
КЭМ-600-А |
150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0 |
|
КЭМ-750 |
250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0 |
|
КЭМ-750-А |
250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0 |
|
КЭМ-900 |
450,0; 500,0; 542,0; 600,0; 750,0; 800,0; 900,0 |
Таблица 3 - Метрологические характеристики
|
Номинальное значение потенциальной энергии маятника, Дж |
Диапазон измерения энергии, Дж |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
|
0,50 |
0,05-0,40 |
±0,005 |
|
1,00 |
0,1-0,8 |
±0,01 |
|
2,00 |
0,2-1,6 |
±0,02 |
|
2,50 |
0,25-2,00 |
±0,025 |
|
2,75 |
0,275-2,200 |
±0,0275 |
|
4,00 |
0,4-3,2 |
±0,04 |
|
5,00 |
0,5-4,0 |
±0,05 |
|
5,50 |
0,55-4,40 |
±0,055 |
|
7,50 |
0,75-6,00 |
±0,075 |
|
10,00 |
1,00-8,00 |
±0,100 |
|
15,00 |
1,5-12,0 |
±0,15 |
|
22,00 |
2,2-17,6 |
±0,22 |
|
25,00 |
2,5-20,0 |
±0,25 |
|
44,00 |
4,4-35,2 |
±0,44 |
|
50,00 |
5,0-40,0 |
±0,5 |
|
75,00 |
7,5-60 |
±0,75 |
|
100,00 |
10,0-80,0 |
±1,0 |
|
150,00 |
15,0-120,0 |
±1,5 |
|
165,00 |
16,5-132,0 |
±1,65 |
|
200,00 |
20,0-160,0 |
±2,0 |
|
250,00 |
25,0-200,00 |
±2,5 |
|
300,00 |
30,0-240,0 |
±3,0 |
|
406,00 |
40,6-324,8 |
±4,06 |
|
450,00 |
45,0-360,0 |
±4,5 |
|
500,00 |
50,0-400,00 |
±5,0 |
|
542,00 |
54,20-433,60 |
±5,42 |
|
600,00 |
60,00-480,00 |
±6,0 |
|
750,00 |
75,00-600,00 |
±7,5 |
|
800,00 |
80,00-640,00 |
±8,0 |
|
900,00 |
90,00-720,00 |
±9,0 |
Таблица 4 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±0,5 |
|
Потеря энергии при свободном качании маятника за половину полного колебания, % |
0,5 |
Таблица 5 - Технические характеристики
|
Модификация |
Габаритные размеры мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | ||
|
КЭМ-1 |
1370 |
1320 |
840 |
600 |
|
КЭМ-1-А |
1370 |
1320 |
840 |
600 |
|
КЭМ-5* |
1370 |
1320 |
840 |
600 |
|
КЭМ-5-А* |
1370 |
1320 |
840 |
600 |
|
КЭМ-10 |
1370 |
1320 |
840 |
600 |
|
КЭМ-10-А |
1370 |
1320 |
840 |
600 |
|
КЭМ-15* |
1370 |
1320 |
840 |
600 |
|
КЭМ-15-А* |
1370 |
1320 |
840 |
600 |
|
КЭМ-25* |
1370 |
1320 |
840 |
770 |
|
КЭМ-25-А* |
1370 |
1320 |
840 |
770 |
|
КЭМ-50* |
1370 |
1320 |
840 |
770 |
|
КЭМ-50-А* |
1370 |
1320 |
840 |
770 |
|
КЭМ-50Р |
1050 |
880 |
670 |
150 |
|
КЭМ-5** |
2700 |
2100 |
950 |
1300 |
|
КЭМ-15** |
2700 |
2100 |
950 |
1300 |
|
КЭМ-25** |
2700 |
2100 |
950 |
1300 |
|
КЭМ-50** |
2700 |
2100 |
950 |
1300 |
|
КЭМ-75 |
2700 |
2100 |
950 |
1300 |
|
КЭМ-100 |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-100-А |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-150 |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-150-А |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-300 |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-300-А |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-450 |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-450-А |
2900 |
2300 |
1300 |
2300 |
|
КЭМ-600 |
3200 |
2900 |
1950 |
3150 |
|
КЭМ-600-А |
3200 |
2900 |
1950 |
3150 |
|
КЭМ-750 |
3200 |
2900 |
1950 |
3150 |
|
КЭМ-750-А |
3200 |
2900 |
1950 |
3150 |
|
КЭМ-900 |
3200 |
2900 |
1950 |
3150 |
Потребляемая мощность, кВт, не более
от 1,5 до 3,8
от 5,0 до 5,5
от 2,6 до 5,5

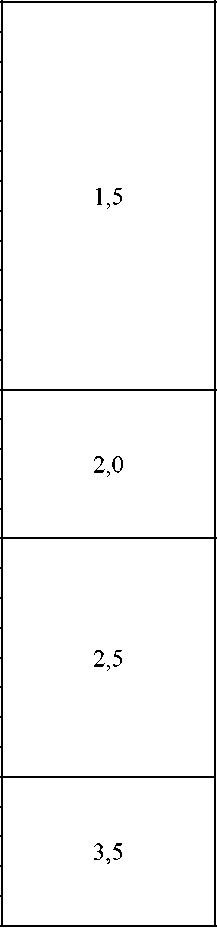

Скорость движения маятника в момент удара, м/с
* - настольное исполнение; ** - напольное исполнение
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
85 |
|
Параметры электрического питания сети переменного тока: - напряжение однофазной сети, В |
от 187 до 242 |
|
- напряжение трехфазной сети, В |
от 323 до 418 |
|
- частота, Г ц |
50±1 |
наносится на маркировочную табличку на корпусе копров и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество, |
|
Копер маятниковый КЭМ |
В зависимости от модификации |
1 шт. |
|
Программное обеспечение «LABIMPACT» на электронном носителе |
- |
1 шт. |
|
Персональный компьютер |
- |
По заказу |
|
Руководство пользователя ПО «LABIMPACT» |
- |
По заказу |
|
Технический паспорт |
26.51.62-006 ПС |
1 экз. |
|
Руководство по эксплуатации на русском языке |
26.51.62-006 РЭ |
1 экз. |
|
Сменный маятник |
- |
По заказу |
|
Дополнительные грузы |
- |
По заказу |
|
Сменный боёк |
- |
По заказу |
|
Дополнительная опора для установки образцов |
- |
По заказу |
|
Протяжной станок |
- |
По заказу |
|
Камера кондиционирования |
- |
По заказу |
|
Щипцы для установки образцов |
- |
По заказу |
|
Система измерения образцов |
- |
По заказу |
приведены в разделе «Использование по назначению» документа 26.51.62-006 РЭ «Копры маятниковые КЭМ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.62-006-84197947-2023 «Копры маятниковые КЭМ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН 7728644821
Адрес юридического лица: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2 Телефон (факс): +7 (495) 781-07-85
E-mail: info@melytec.ru
Web-сайт: ttps://www.melytec.ru
ИзготовительОбщество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») ИНН 7728644821
Адрес: 117342, Москва, ул. Обручева, д. 34/63, стр. 2 Телефон (факс): +7 (495) 781-07-85
E-mail: info@melytec.ru
Web-сайт: ttps://www.melytec.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Тел.: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
в части вносимых изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
11 июля 2025 г.
1422
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2025 г. № 1052 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 1 приложения к приказу от 2 июня 2025 г. № 1052 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
ч
