ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аэрологические радиозонды комплексного зондирования АК2-02м
Назначение средства измеренийАэрологические радиозонды комплексного зондирования АК2-02м предназначены для измерений температуры и относительной влажности окружающего воздуха, преобразования измерительной информации в телеметрический радиосигнал и передачи его для дальнейшей обработки на наземную станцию слежения.
Описание средства измеренийПринцип действия
Электрические сигналы от первичных преобразователей (датчиков) температуры и влажности поступают во вторичный измерительный преобразователь (ВИП) (рисунок 1), который вырабатывает суперирующие импульсы, частота повторений которых соответствует электрическим сигналам от датчиков. Эти импульсы воздействуют на сверхрегенеративный приёмо-передатчик (СПП) радиозонда, прерывая излучение сверхрегенератора. Образующиеся паузы повторяются с частотой, соответствующей электрическим сигналам от датчиков. Ча
стоты следования пауз регистрируются наземным радиолокационным комплексом (типа АВК-1, АВК-1М, МАРЛ, Вектор-М, 1Б27, 1Б44, РАМ-1, РАМ-2). Одновременно передатчик периодически излучает импульсы опорной частоты. Отношение частоты повторения пауз к опорной частоте и определяет значение измеряемых метеорологических параметров.

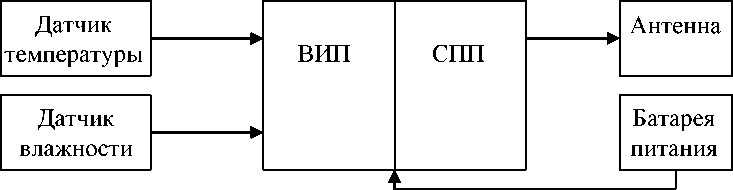

Рисунок 1 - Блок-схема радиозонда
Аэрологические радиозонды комплексного зондирования АК2-02м являются приборами одноразового действия, которые поднимаются в атмосферу на латексной оболочке, наполненной водородом или гелием.
По запросному сигналу, излучаемому наземной станцией слежения, радиозонд вы
рабатывает ответный сигнал, что позволяет определять координаты радиозонда.
Конструктивно аэрологические радиозонды комплексного зондирования АК2-02м (рисунок 2) изготавливаются в прямоугольном литом пенопластовом корпусе, толщиной от 10 до 12 мм. В качестве датчика температуры используется терморезистор из следующего ряда: ММТ-1, ММТ-1и, NTC MFB-5000-3220, СТ3-18, СТ3-19 (или аналогов), а в качестве датчика влажности - ёмкостной сенсор типа HIH фирмы «Honeywell», Sensera (или аналогов).
Аэрологические радиозонды комплексного зондирования АК2-02м выпускаются следующих модификаций:
-
- АК2-02м ОТ(1Б73) - радиозонд температурный, снабженный датчиком температуры.
-
- АК2-02м ОТи(1Б72) - радиозонд, снабженный датчиками температуры и влажности.
-
- АК2-02м ОТР(1Б74) - радиозонд, снабженный датчиками температуры и давления.
-
- АК2-02м-Э - радиозонд повышенной точности (по температуре), поставляемый по заказу потребителя.

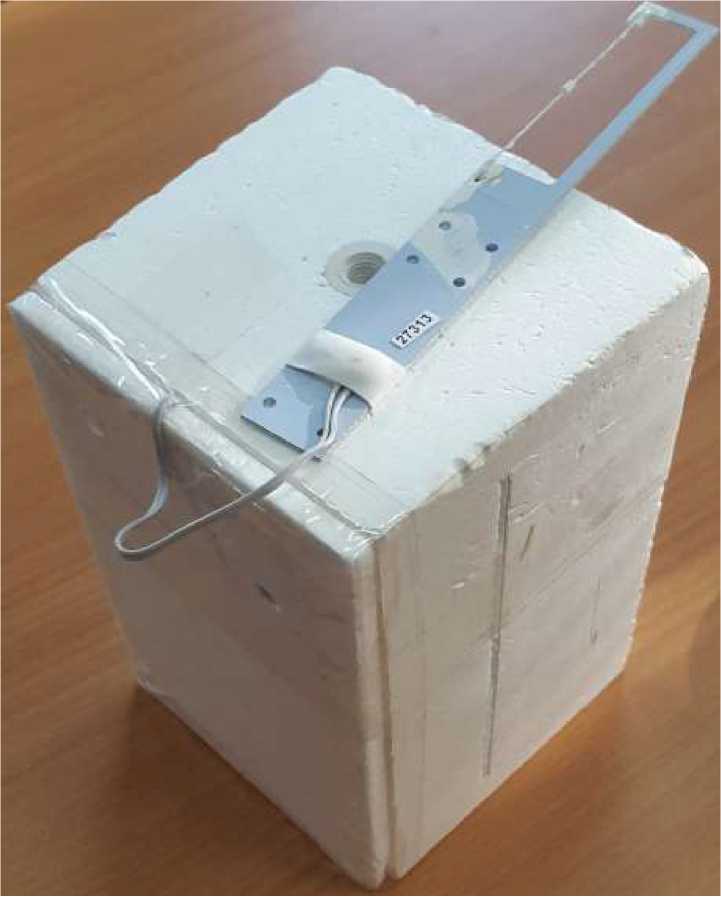

Рисунок 2 - Общий вид аэрологических радиозондов комплексного зондирования АК2-02м
Корпус радиозонда защищает электронные компоненты и батарею питания от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).
Пломбирование аэрологических радиозондов комплексного зондирования АК2-02м не предусмотрено.
Программное обеспечениеПрограммное обеспечение, устанавливаемое в АК2-02м, отражено в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hid Correct Tempr Fix Problem.hex |
|
Номер версии (идентификационный номер) ПО |
1.3.1 |
|
Цифровой идентификатор ПО |
C08BD6DC |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики аэрологических радиозондов комплексного зондирования АК2-02м приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Характеристики |
Модификации | |
|
АК2-02м ОТ(1Б73); АК2-02м ОТи(1Б72); АК2-02м ОТР(1Б74) |
АК2-02м-Э | |
|
Диапазон измерений температуры окружающего воздуха, ОС |
от -90 до +50 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, ос |
±1,0 |
±0,6 |
|
Диапазон измерений относительной влажности окружающего воздуха, % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % ОВ |
±5 | |
Таблица 3 - Основные технические характеристики
|
Характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 4,5 до 6,7 |
|
Ток потребления, мА, не более |
350 |
|
Габаритные размеры (Д х Ш х В) мм, не более |
140х95х95 |
|
Масса, кг, не более |
0,27 |
|
Ресурс работы, ч, не менее |
50 |
|
Вероятность безотказной работы за 2 часа, не менее |
0,97 |
|
Продолжительность непрерывной работы с момента подключения батареи, ч, не менее Срок сохраняемости без батареи, лет, не менее, Время подготовки радиозонда к запуску, мин, не более |
4 4 15 |
|
Несущая частота излучения радиозонда, МГ ц |
1680±8(10) или 1782±8 |
|
Частота следования суперирующих импульсов, кГц |
600±25 или 800±25 |
|
Девиация частоты следования суперирующих импульсов, кГ ц |
от 12 до 18 или 15,4±0,4 |
|
Плотность потока энергии излучения приёмо-передатчика на расстоянии 2,00±0,05 м в направлении, отстоящем под углом 55° от оси вибратора антенны радиозонда, Вт/м2, не менее |
1,5 • 10-3 |
|
Чувствительность приёмо-передатчика к запросным сигналам, дБ, не более |
минус 60 |
|
Диапазон изменения длительности выходных импульсов, мкс:
|
от 200 до 350 от 435 до 756 |
|
Диапазон изменения периода следования импульсов, вырабатываемых измерительным преобразователем, мкс:
|
от 1449 до 1785 от 1562 до 58821 от 1562 до 2564 |
|
Рабочие условия эксплуатации:
|
от -90 до +50 от 2 до 1100 от 0 до 100 да да да |
|
Примечание - на датчик температуры наносится специальное антирадиационное покрытие -эмаль белая ВЛ 548 (ТУ 6-10-1858-78) или аналог по оптическим свойствам. | |
наносится типографским способом на титульный лист руководства по эксплуатации, наклейку на корпусе прибора и этикетку градуировочных коэффициентов датчиков.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аэрологический радиозонд комплексного зондирования |
АК2-02м1) |
1 шт. |
|
Винт зажим |
- |
1 шт. |
|
Планка держатель |
- |
1 шт. |
|
Датчики температуры (влажности) |
- |
1 шт. |
|
Этикетка градуировочных коэффициентов датчиков |
- |
1 экз. |
|
Шнур L = 18 м |
- |
1 шт. |
|
Руководство по эксплуатации2-* |
МНЖИ.416123.004 РЭ |
1 экз. |
|
Паспорт |
МНЖИ416123.004 ПС |
1 экз. |
|
Методика поверки2* |
МП РТ 2219-2015 (с Изменением №1) |
1 экз. |
|
Приёмник радиотелеметрического сигнала3* |
- |
1 шт. |
|
Примечания 1* - модификация в соответствии с заказом; 2* - на партию; 3) - по заказу для проведения поверки. | ||
осуществляется по документу МП РТ 2219-2015 (с Изменением №1) «ГСИ. Аэрологические радиозонды комплексного зондирования АК2-02м. Методика поверки», утверждённой ФБУ «Ростест-Москва» 28.09.2018 г.
Основные средства поверки:
-
- частотомер Ч3-34А (регистрационный номер в Федеральном информационном фонде 3163-72);
-
- термогигрометр ИВА-6А (регистрационный номер в Федеральном информационном фонде 46434-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аэрологическим радиозондам комплексного зондирования АК2-02мМНЖИ.416123.004ТУ Аэрологические радиозонды комплексного зондирования АК2-02м, АК2М, 1Б25, 1Б72, 1Б73, 1Б74. Технические условия
ГОСТ Р 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 424 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ИзготовительОбщество с ограниченной ответственностью «Аэроприбор» (ООО «Аэроприбор»)
ИНН 7702507595
Адрес: 105118, г. Москва, ш. Энтузиастов, д.34, офис 37
Телефон: +7 (916) 545-08-01, +7 (499) 707-14-94
Факс: +7 (499) 707-14-94
E-mail: meteoru@yandex.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
