№3308 от 25.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132749
О переоформлении свидетельства об утверждении типа средства измерений № 49978 "Трансформаторы тока ICTB-0,66"
Приказы по основной деятельности по агентству Вн. Приказ № 3308 от 25.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 декабря 2019 г.
№ 3308
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 49978 «Трансформаторы тока 1СТВ-0,66»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением филиала ООО «АББ Электрические сети» от 18 ноября 2019 г. № 2036-ОС, приказываю:
-
1. Переоформить свидетельство об утверждении типа № 49978 «Трансформаторы тока 1СТВ-0,66», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52792-13, в связи с переименованием изготовителя с филиал ООО «АББ», г. Екатеринбург на филиал ООО «АББ Электрические сети», г. Екатеринбург.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу
или индивидуальному предпринимателю.
-
3. Контроль за 1яю за собой.
Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЭТШКАИ. ЭГ1
С.С. Голубев
Заместитель Руководите Сертификат: OOE1036E1B07EOFB80EA118900BCB60090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «25» декабря 2019 г. № 3308
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ICTB-0,66
Назначение средства измеренийТрансформаторы тока ICTB-0,66 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока ICTB-0,66 устанавливаются на высоковольтных выводах баковых выключателей или КРУЭ.

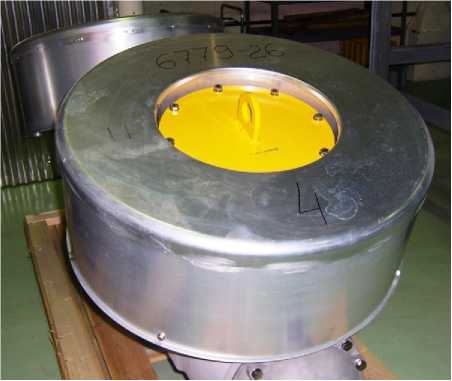

Описание средства измеренийПринцип действия основан на явлении электромагнитной индукции. Ток вторичной обмотки практически пропорционален первичному току и сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является высоковольтный вывод баковых выключателей или КРУЭ. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и изолированы
электротехническим картоном и синтетическими изоляционными материалами. На каждом выводе может быть установлено до пяти измерительных и/или защитных трансформаторов, помещённых в съёмный влагозащищённый металлический корпус. Выводы трансформаторов подключены к клеммной колодке, расположенной в шкафу управления. Выводы вторичных обмоток для коммерческого учёта закрыты пломбируемой крышкой.
Метрологические и технические характеристикиТаблица 1
|
Наименование параметра |
Норма |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток, А |
От 100 до 4000 |
|
Номинальный вторичный ток, А |
5; 1 |
|
Классы точности/ Номинальные вторичные нагрузки, В-А
|
0,2S; 0,5S/(1-100) 0,2; 0,5/(1-100) 5Р; 10Р/(1-100) |
|
Номинальная предельная кратность обмоток для защиты |
До 40 |
|
Номинальный коэффициент безопасности приборов обмоток для измерений и учета, не более |
10 |
|
Масса, кг |
От 8 до 120 |
|
Наименование параметра |
Норма |
|
Габаритные размеры, мм | |
|
-высота |
от 10 до 100 |
|
-внутренний диаметр |
от 100 до 500 |
|
-наружный диаметр |
от 350 до 1000 |
Климатическое исполнение по ГОСТ 15150-69 УХЛ1 в диапазоне от -60 до +40 °С
Знак утверждения типананосится на табличку трансформатора и на паспорт - типографским способом.
Комплектность средства измерений
Таблица 2
|
Наименование |
Количество |
|
Трансформатор тока |
1 шт. |
|
Руководство по эксплуатации |
1экз на партию |
|
Паспорт |
1 экз |
|
Протокол приемо-сдаточных испытаний и первичной поверки |
1 экз |
осуществляется по документу ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки".
Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ICTBГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия"
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки"
ИзготовительФилиал Общества с ограниченной ответственностью «АББ Электрические Сети» в г. Екатеринбурге (Филиал ООО «АББ Электрические Сети» в г. Екатеринбурге)
ИНН 7722477719
Адрес: 620066, г. Екатеринбург, ул. Бархотская 1
Тел.: (343) 372-77-52, факс: (343) 372-77-53
ЗаявительООО «Центр стандартизации и сертификации высоковольтного электрооборудования и полупроводниковых приборов (ООО «Ц СВЭП»)
Адрес: 111250, г. Москва, Красноказарменная ул., 12
Испытательный центрГЦИ СИ ФГУП «ВНИИМС»
Адрес: 119361, г. Москва, Г-361, ул. Озерная, 46
Тел.: (495) 437-55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
