№1830 от 05.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 106032
О переоформлении свидетельства об утверждении типа средства измерений № 59652/1 "Генераторы сигналов SMW200A с опциями B131, B140" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1830 от 05.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 августа 2019 г. № 1830
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 59652/1 «Генераторы сигналов SMW200A с опциями В131, В140» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «РОДЕ и ШВАРЦ РУС» б/д № D1-3005/59 и № D1-3005/60 приказываю:
-
1. Внести изменения в описание типа на генераторы сигналов SMW200A с опциями В131, В140, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61459-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП РТ 2307-2015 с изменением № 1 «ГСП. Генераторы сигналов SMW200A с опциями В131, В140. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 мая 2019 г., и распространить действие документа на генераторы сигналов SMW200A с опциями В131, В140, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 59652/1 «Генераторы сигналов SMW200A с опциями В131, В140», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61459-15, в связи с внесением изменений в документ на методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
/ л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
к_________________________________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «5» августа 2019 г. № 1830
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SMW200A с опциями B131, B140 Назначение средства измеренийГенераторы сигналов SMW200A c опциями B131, B140 предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций в диапазоне частот до 40 ГГц.
Описание средства измеренияПринцип работы генераторов сигналов SMW200A c опциями B131, B140 основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащён модуляторами и источниками модулирующих сигналов на основе цифроаналоговых преобразователей. Расчёт необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре.
Конструктивно генераторы сигналов SMW200A c опциями B131, B140 выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащённой дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SMW200A c опциями B131, B140 оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов SMW200A c опциями B131, B140 имеют следующие опции:
-
- B131/B140 - опции частотного диапазона до 31,8 ГГц/40 ГГц;
-
- В13/13Т - модуль маршрутизации квадратурных сигналов (один/два пути);
-
- B13XT - широкополосный модуль маршрутизации квадратурных сигналов;
-
- B20 - модулятор ФМ/ЧМ;
-
- B22 - модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
-
- B90 - опция фазовой когерентности;
-
- B10 - модулирующий генератор квадратурных сигналов;
-
- B9 - широкополосный модулирующий генератор квадратурный сигналов;
-
- B14 - опция имитатора многолучевого распространения;
-
- K22 - импульсный модулятор;
-
- K23 - импульсный генератор;
-
- K24 - многофункциональный генератор сигналов для аналоговой модуляции;
-
- K511/512/515/522/525/527 - опции расширения характеристик генератора квадратурных сигналов (объёма памяти и полосы частот).
Внешний вид генераторов сигналов SMW200A c опциями B131, B140, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения знака поверки

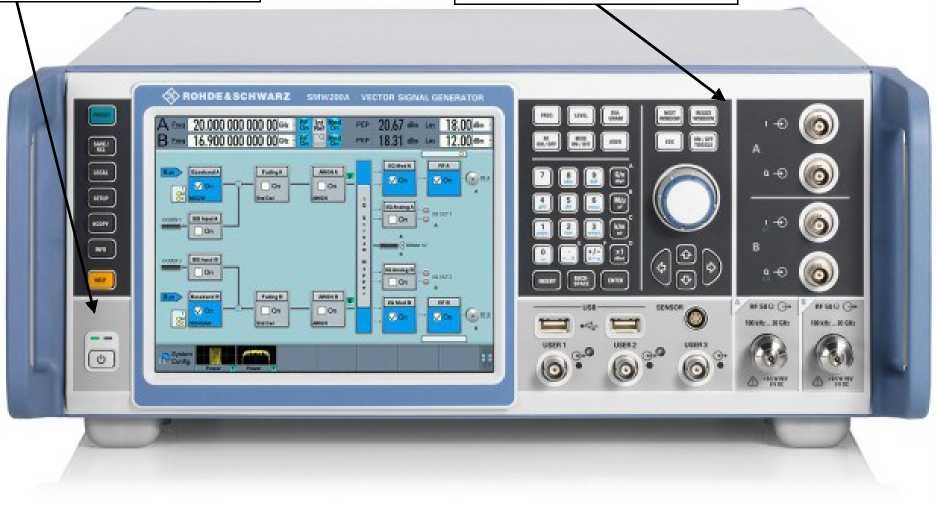

Рисунок 1 - Общий вид средства измерений
Место пломбировки

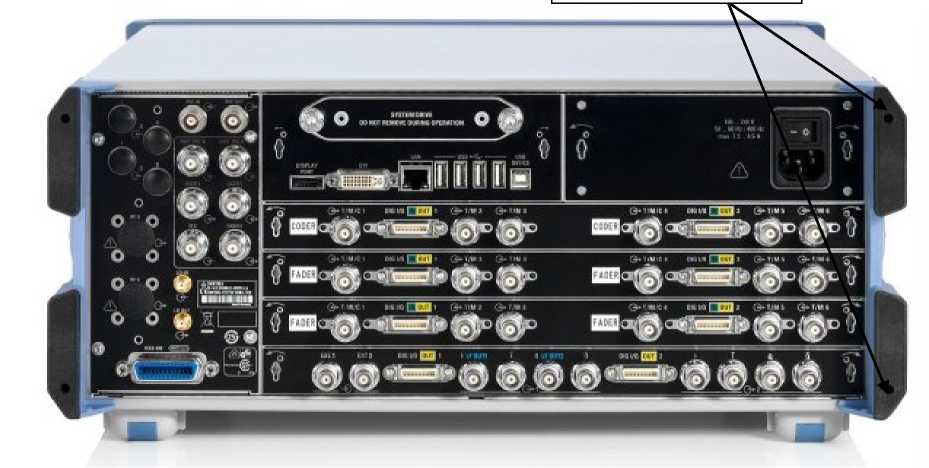

Рисунок 2 - схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) “R&S SMW Firmware”, предназначено только для управления режимами работы генераторов сигналов SMW200A c опциями B131, B140.
Метрологически значимая часть программного обеспечения и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMW200A c опциями B131, B140 за пределы допускаемых значений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню “низкий” по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S SMW Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.30.090.19 SP2 |
|
Цифровой идентификатор ПО |
- |
генераторов сигналов SMW200A c опциями B131, B140 приведены в таблицах 2 - 10.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от Ы05 до 31,8-109 |
|
- опция B131 | |
|
- опция В140 |
от Ы05 до 40409 |
|
Дискретность установки частоты, Г ц |
0,001 |
|
Выход/выход опорной частоты, МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты 6f при работе от внутренней опорной частоты: |
+Г10"7 |
|
- штатно | |
|
- опция B22 |
+340"8 |
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, в диапазоне частот, дБ (1 мВт)
|
от -120 до +3 от -120 до +15 |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки уровня, в диапазоне частот, дБ
|
±0,5 ±0,7 ±1,1 |
|
Предел допускаемого значения КСВН высокочастотного выхода при внутреннем ступенчатом аттенюаторе 5 дБ, при волновом сопротивлении 50 Ом |
2,0 |
|
Тип выходного разъёма |
2,92 мм “розетка” |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение |
|
Уровень гармонических составляющих для уровня выходного сигнала 10 дБ (1 мВт), в диапазоне частот, дБн1), не более | |
|
- до 3,5 ГГц включ. |
-30 |
|
- св. 3,5 ГГц |
-55 |
|
Уровень негармонических составляющих при отстройках от несущей свыше 10 кГц, в диапазоне частот, дБн, не более: | |
|
- от 100 кГц до 200 МГц включ. |
-77 |
|
- св. 200 МГц до 1,5 ГГц включ. |
-80 |
|
- св. 1,5 ГГц до 3 ГГц включ. |
-74 |
|
- св. 3 ГГц до 6 ГГц включ. |
-68 |
|
- св. 6 ГГц до 12 ГГц включ. |
-62 |
|
- св. 12 ГГц до 24 ГГц включ. |
-56 |
|
- св. 24 ГГц до 40 ГГц включ. |
-50 |
|
Спектральная плотность мощности фазовых шумов на частоте 1 ГГц при отстройке 20 кГц, дБн/Гц2), не более | |
|
- штатно |
-131 |
|
- опция B22 |
-136 |
|
Здесь и далее: 1) дБн - дБ относительно уровня несущей | |
|
2) дБн/Гц - дБ относительно уровня несущей, приведённый к полосе пропускания 1 Гц | |
Таблица 5 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента амплитудной модуляции Кам, % |
от 0 до 100 |
|
Дискретность установки Кам, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, в диапазоне частот, % - до 30 ГГц включ. |
±(0,01-М+1) |
|
- св. 30 ГГц |
±(0,02-М+1) |
|
Коэффициент гармоник огибающей при глубине модуляции 80 % и модулирующей частоте 1 кГц, в диапазоне частот, %, не более - до 3 ГГц включ. |
1,4 |
|
- св. 3 ГГц до 20 ГГц включ. |
1,6 |
|
- св. 20 ГГц |
2,4 |
|
Диапазон модулирующих частот, Гц |
от 20 до 5405 |
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции В20 или В22)
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки девиации частоты, в зависимости от частоты | |
|
несущей, МГц | |
|
- от 100 кГц до 200 МГц включ. |
от 0 до 10 |
|
- св. 200 МГц до 375 МГц включ. |
от 0 до 2,5 |
|
- св. 375 МГц до 750 МГц включ. |
от 0 до 5 |
|
- св. 750 МГц до 1,5 ГГц включ. |
от 0 до 10 |
|
- св. 1,5 ГГц до 3 ГГц включ. |
от 0 до 20 |
|
- св. 3 ГГц до 6 ГГц включ. |
от 0 до 40 |
|
- св. 6 ГГц до 12 ГГц включ. |
от 0 до 80 |
|
- св. 12 ГГц до 24 ГГц включ. |
от 0 до 160 |
|
- св. 24 ГГц до 40 ГГц включ. |
от 0 до 320 |
Продолжение таблицы 6
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты Fg при модулирующей частоте 10 кГц, Гц |
±(0,015*д+20) |
|
Коэффициент гармоник огибающей при модулирующей частоте 10 кГц и девиации 1 МГ ц, не более, % |
0,1 |
|
Диапазон модулирующих частот, Гц |
от 10 до 107 |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции К22/К23)
|
Наименование характеристики |
Значение |
|
Диапазон частот следования радиоимпульсов, Гц |
от 0 до 106 |
|
Время нарастания/спада радиоимпульса, не более, нс |
10 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 8 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т/В13ХТ, В10 и B9)
|
Наименование характеристики |
Значение | ||
|
Полоса модуляции, МГц |
опция B10 |
штатно |
120 |
|
опция К522 |
160 | ||
|
опция B9 |
штатно |
500 | |
|
опция К525 |
1000 | ||
|
опция К527 |
2000 | ||
|
Неравномерность АЧХ в полосе модуляции, дБ |
±1,0 | ||
|
Подавление несущей и зеркального канала, в диапазоне частот, дБ, не менее
|
50 40 | ||
|
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц для модуляции типа 16QAM и скорости передачи до 5 МГц, % |
±0,8 | ||
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опции В14)
|
Наименование характеристики |
Значение |
|
Диапазон установки потерь в каналах распространения, дБ |
от 0 до 50 |
|
Дискретность установки потерь, дБ |
0,01 |
|
Пределы допускаемой относительной погрешности установки потерь, дБ |
±0,2 |
|
Диапазон установки задержки в каналах распространения, с |
от 0 до 0,5 |
|
Дискретность установки задержки, пс |
2,5 |
|
Пределы допускаемой абсолютной погрешности установки задержки, нс |
±5 |
|
Диапазон установки доплеровского сдвига частот в каналах распространения, Г ц |
от 0 до 4000 |
|
Пределы допускаемой относительной погрешности установки доплеровского сдвига, % |
±0,1 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения о температура окружающей среды, С относительная влажность воздуха при температуре +25 оС, % |
от +5 до +45 от 30 до 90 |
|
Хранение/транспортирование о температура окружающей среды, С относительная влажность воздуха при температуре +35 оС, %, не более |
от -20 до +60 70 |
|
Напряжение питающей сети, В |
230+23 |
|
Частота питающей сети, Гц |
50+0,5 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Масса, кг, не более |
21 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
435x192x460 |
|
Время прогрева, мин |
30 |
наносится типографским способом на титульный лист эксплуатационной документации и на переднюю панель генераторов сигналов SMW200A с опциями B131, B140 методом наклейки в соответствии с рисунком 1.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SMW200A |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП РТ 2307-2015 с изменениями №1 |
1 экз. |
осуществляется по документу МП РТ 2307-2015 с изменениями №1 “Генераторы сигналов SMW200A с опциями B131, B140. Методика поверки”, утверждённому ФБУ “Ростест-Москва” 27 мая 2019 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 70172-18);
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- анализатор спектра R&S FSW43 (регистрационный номер в Федеральном информационном фонде 53782-13);
-
- анализатор фазового шума FSWP8 (регистрационный номер в Федеральном информационном фонде 63528-16);
-
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- анализатор цепей векторный ZNB40 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель генераторов сигналов SMW200A методом наклейки в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMW200AГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительООО «РОДЕ И ШВАРЦ РУС», г. Москва
ИНН 7710557825
Адрес: 117335, г. Москва, Нахимовский проспект, дом 58, этаж 6, комната 16 Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ “Ростест-Москва”)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Регистрационный номер № RA.RU.310639 в Реестре аккредитованный лиц в области обеспечения единства измерений Росаккредитации.
