МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_№  2446______

Москва

О внесении изменений в описание типа на весы неавтоматического действия BM-G

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ЭЙ энд ДИ РУС» от 30 октября 2020 г. №20/902 приказываю:

• 1. Утвердить новую редакцию описания типа на весы неавтоматического действия BM-G, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 57513-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

”              л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23,11.2020 до 23.11.2021

\________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2446

Лист № 1 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия BM-G

Весы неавтоматического действия BM-G (далее - весы) предназначены для статических измерений массы.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• -  устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• -  устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• -  устройство предварительного задания массы тары (Т.2.7.5);

• -  устройство слежения за нулем (Т.2.7.3);

• -  устройство первоначальной установки нуля (Т.2.7.2.4);

• -  вспомогательное показывающее устройство (Т.2.5);

• -  устройство выбора единиц измерений (2.1).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

• -  счетный режим;

• -  вычисление процентных соотношений;

• -  режим сравнения.

Весы оснащены интерфейсом USB, RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.

Общий вид весов и обозначение места нанесения знака поверки представлены на рисунке 1.

Место нанесения знака поверки

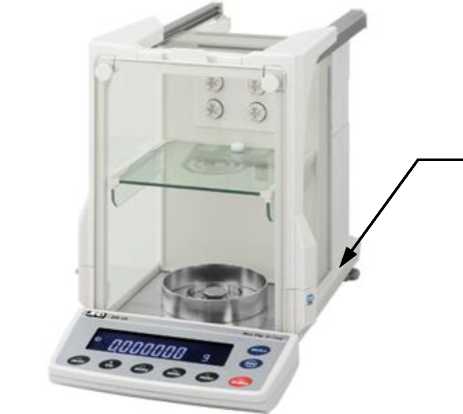

Рисунок 1 - Общий вид весов и обозначение места нанесения знака поверки

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя/импортёра. Схема пломбирования приведена на рисунке 2.

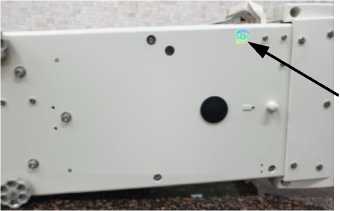

Рисунок 2 - Схема пломбирования весов от несанкционированного доступа

Схема пломбирования контрольными этикетками

Маркировка весов приведена на маркировочных табличках, закрепленных на корпусе весов и, в общем случае, содержит:

• -  обозначение весов;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• -  класс точности;

• - максимальную нагрузку (Max);

• - минимальную нагрузку (Min);

• - действительную цену деления (d);

• - поверочный интервал (е);

• - серийный номер;

• - диапазон температур;

• - год изготовления весов;

• - знак утверждения типа.

Лист № 3 Всего листов 5 Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик. Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики весов

Таблица 3 - Основные технические характеристики весов

наносится на титульный лист руководства по эксплуатации типографским способом и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 4 - Комплектность весов неавтоматического действия BM-G

осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.

Основные средства поверки:

- гири эталонные 1-го, 2-го разряда по Государственной поверочной схеме для средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 № 2818.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус весов или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Техническая документация фирмы «A&D Company, Limited», Япония

Лист № 5 Всего листов 5 Изготовитель

Фирма «A&D Company, Limited», Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Телефон: 81 (03) 5391-6132

Факс: 81 (03) 5391-6148

Web-сайт: https://www.aandd.jp

E-mail: info@aandd.co.jp

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»

(ООО «ЭЙ энд ДИ РУС»), г. Москва

ИНН 7731547200

Адрес: 117545, г. Москва, ул. Дорожная, д. 3, корп.6, комн. 8б Телефон/факс: (495) 937 33 44, (495) 937 55 66

Web-сайт: www.and-rus.ru

Е-mail info@and-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс: (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
