МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 декабря 2019 г.

Москва

О внесении изменений в описание типа на шаблоны путевые электронные «НЕВА-1»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «МСД Холдинг» от 11 ноября 2019 г. № 145/2, приказываю:

1. Внести изменения в описание типа на шаблоны путевые электронные «НЕВА-1», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74678-19, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению

к настоящему приказу.

2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

Сертификат; ODE1D36E1BD7EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06,11,2019 до 06.11.2020

\_________________

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2019 г. № 3220

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шаблоны путевые электронные «НЕВА-1»

Шаблоны путевые электронные «НЕВА-1» (далее по тексту - шаблоны) предназначены для измерения геометрических параметров железнодорожного и трамвайного путей шириной колеи 1520 мм: ширины колеи относительного возвышения рельсов (уровня), ординат переводных кривых расстояний «сердечник крестовины -контррельс», расстояния «контррельс - усовик», ширины желобов, размера бокового износа головки рельса, вертикального отклонения элементов рельсовой колеи относительно поверхности катания.

Шаблоны путевые электронные «НЕВА-1» состоят из блока измерения параметров пути (БИПП) и мобильного рабочего места (МРМ).

БИПП изготовлен на базе алюминиевого конструкционного профиля 30х30 мм, состоит из подвижного и неподвижного упоров, рукоятки с рычагом, концевого датчика (в зависимости от модификации). На профиль устанавливается измерительный узел, содержащий измерительные датчики, кнопки управления и индикатор (ИУ), электронная каретка измерительная (КИ) (с фиксатором или без), либо механическая (в зависимости от модификации) и дополнительные опоры (в зависимости от модификации). Измерительный узел может быть представлен в корпусах 2-х видов, отличающихся формой и габаритными размерами.

Принцип действия основан на преобразовании перемещения измерительных датчиков в сигнал, передаваемый на показывающее устройство ИУ, КИ или МРМ. В качестве МРМ использован смартфон с ОС Android. 5.1 и выше.

Шаблоны путевые электронные «НЕВА-1» имеют пять модификаций, отличающихся набором измеряемых параметров.

Измерительные возможности модификаций шаблона представлены в таблице 2.

Шаблон путевой электронный модификации «НЕВА-1» имеет механическую измерительную каретку, модификации «НЕВА-1С» - электронную КИ. Модификации «НЕВА-1П». «НЕВА-1Т» и «НЕВА-1ТЖ» измерительных кареток не имеют. Шаблон путевой электронный модификации «НЕВА-1Т» предназначен для проведения измерений на трамвайном пути на желобчатых рельсах, модификации «НЕВА-1ТЖ» на трамвайном пути на рельсах железнодорожного типа.

Общий вид шаблонов приведен на рисунках 1-3.

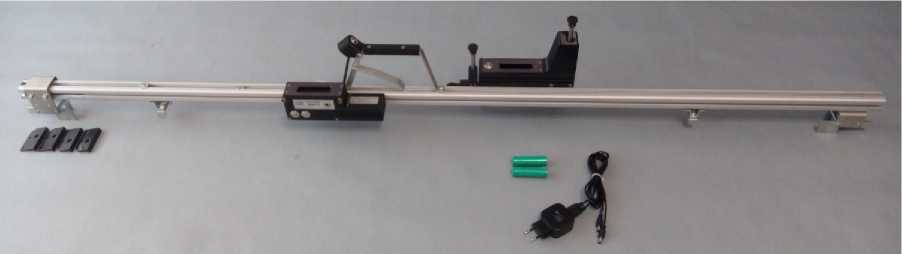

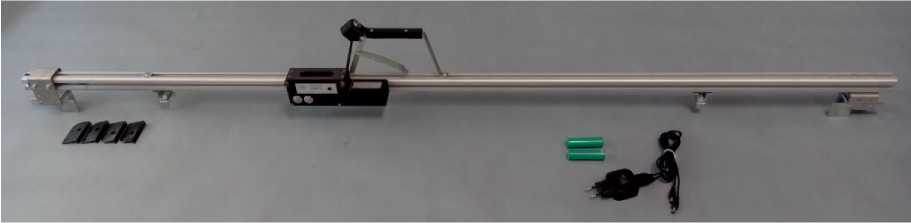

Рисунок 1 - Шаблон путевой электронный «НЕВА-1»

б)

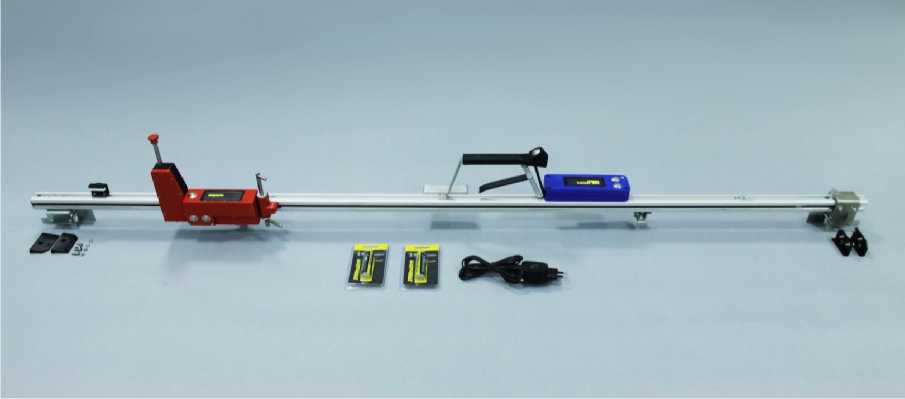

Рисунок 2 - Шаблон путевой электронный «НЕВА-1С»

а)

б)

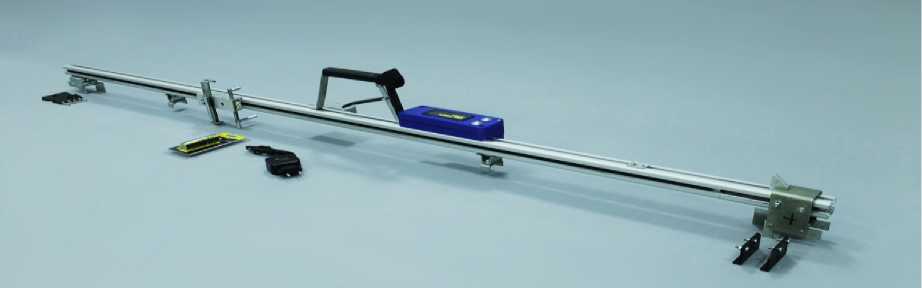

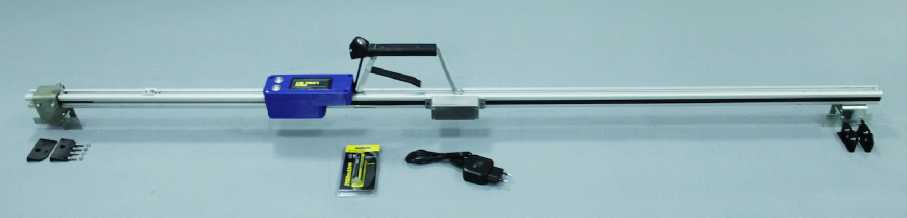

Рисунок 3 - Шаблон путевой электронный «НЕВА-1П», «НЕВА-1Т», «НЕВА-1ТЖ»

Места пломбировки от несанкционированного доступа и нанесения знака утверждения типа представлены на рисунке 4.

б)

Измерительная Каретка

а)

в)

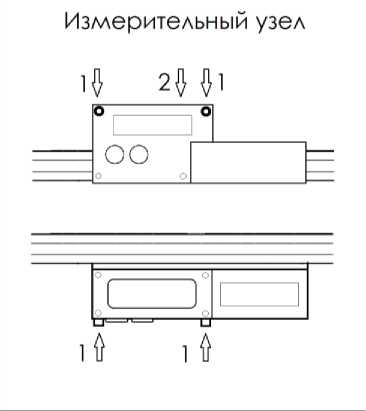

Рисунок 4 - Места пломбировки от несанкционированного доступа (1) и нанесения знака утверждения типа (2)

О О _г____-

Пакет программного обеспечения шаблона «Нева-1» состоит из ПО «Шаблон Нева-1», ПО «Модуль интеграции», ПО измерительного узла ИУ «Шаблон Нева-1» и ПО каретки измерительной КИ «Шаблон Нева-1» (таблица 1)

ПО «Нева-1» выполняет функции получения, преобразования, расчета, хранения, отображения и передачи данных полученных в результате измерений.

Таблица 1 - Идентификационные данные

Уровень защиты ПО «НЕВА-1» от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Таблица 2 - Метрологические характеристики

(*) Для модификации «НЕВА-1» диапазон измерений от -25 до 20 мм включительно.

Таблица 3 - Технические характеристики

наносится на титульный лист эксплуатационной документации и на корпус блока электроники БИПП приклеиванием самоклеющейся шильды.

Таблица 5 - Комплектность шаблонов

осуществляется по документу МЛАС.401739.377 МП «Шаблоны путевые электронные «НЕВА-1». Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 07.12.2018 г.

Основные средства поверки:

• - стенд для контроля путевых шаблонов модели 31000, ПГ ±(0,1...0,3) мм (регистрационный №24342-03);

• - меры длины концевые плоскопараллельные КТ 2, (регистрационный № 3837613).

• - штангенциркуль ШЦК-1-150-0,02 (регистрационный № 32108-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки.

Сведения о методиках (методах) измерений. приведены в эксплуатационном документе.

ТУ 26.60.12.122-01-98548988-2017 Шаблон путевой электронный «НЕВА-1». Технические условия

Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (ООО «МСД Холдинг»).

ИНН 7813364688

Адрес: 197348, г. Санкт-Петербург, Коломяжский пр. д.10, лит Е, пом. 34,

Тел. +7 (812)646-75-21 (22)

E-mail: info@msd-spb.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
