МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

09 июня 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузин) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Росстандарта С.С.Голубева.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: O1BO4FD2OO37AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» июня 2021 г. № 985

Лист № 1 Регистрационный № 63483                                        Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые USIP 40

Дефектоскопы ультразвуковые USIP 40 (далее - дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, с определением координат их залегания и размеров, для измерения геометрических параметров объектов контроля, путем измерения и анализа амплитуды и временных характеристик принятых ультразвуковых сигналов.

В основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.

Ультразвуковые волны вводят в контролируемый объект, прикладывая к его передней поверхности ультразвуковой пьезоэлектрический преобразователь (далее - ПЭП), работающий в режиме излучения. При отражении ультразвуковой волны от неоднородностей в объекте или от его задней поверхности образуются эхо -сигналы, улавливаемые тем же ПЭП, переключенным в режим приема. Электрический сигнал от ПЭП регистрируется и обрабатывается процессором ультразвукового блока; управляемый компьютером процессор определяет, запоминает и выдает на дисплей параметры сигнала, значение измеренного расстояния (глубины залегания дефекта или толщины образца) и координаты дефекта.

Дефектоскопы имеют три модификации:

• - модификация Rack применяется для установки в 19-дюймовый шкаф или в качестве независимой рабочей станции. Состоит из ультразвукового оборудования, встроенного компьютера, программного обеспечения, монитора и клавиатуры, укомплектованной в корпус 19-дюймового шкафа. В случае необходимости, система может быть дополнена функцией дистанционного управления и другими внешними устройствами.

• - модификация Ultrasonic Box (ультразвуковой блок) состоит только из ультразвукового оборудования и управляется через внешний компьютер. Модификация Ультразвуковой блок разработана для интегрирования в существующую систему в приложениях, которые извлекают выгоду из ультразвукового электронного оборудования, расположенного отдельно от управляющего компьютера. Модификация может использоваться в настольной конфигурации или устанавливаться в 19-дюймовом шкафу.

• - модификации Portable (портативный) имеет питание от батареи и сенсорный монитор для мобильного использования. Ультразвуковое аппаратное и программное оборудование также встроено в корпус. Клавиатура и мышь могут быть подключены по желанию.

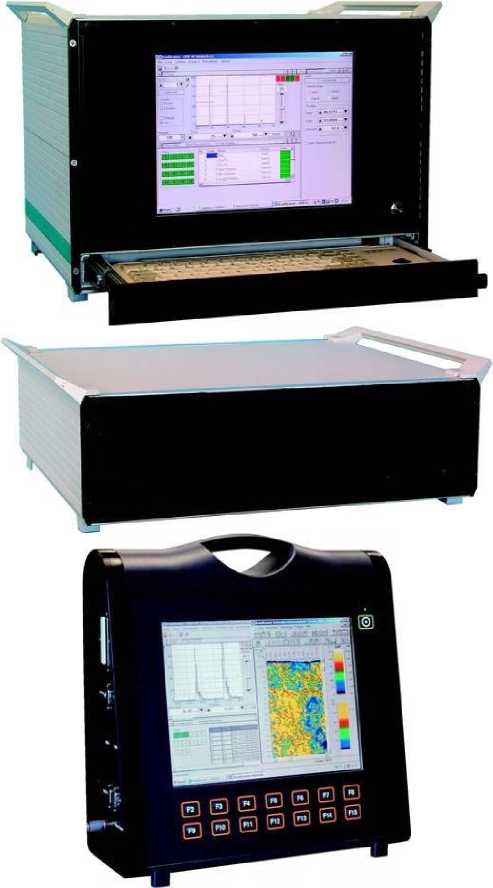

  Рисунок 1 - Общий вид дефектоскопов

  Модификация USIP 40 Rack

Дефектоскопы могут быть применены в особо ответственных объектов производственной деятельности: энергетики, нефтегазовой и нефтеперерабатывающей промышленности, на железнодорожном, авиационном и других видах транспорта и других отраслях, для контроля изделий основного производства и технологического оборудования.

Программное обеспечение (ПО), установленное на дефектоскопы выполняет следующие функции:

• - установка параметров работы каналов дефектоскопа;

• - синхронизация работы каналов блока контроля с заданной частотой;

• - чтение результатов работы каналов;

• - вывод информации на дисплей в реальном времени: параметры настроек, электронный самописец, вид сигнала в выбранном канале;

• - запись протокола контроля.

• - ПО представляет из себя модульную систему, которая позвонят оператору настроить

отображение    необходимой    информации    по    собственным    предпочтениям.

Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.

аблица 1

Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2

Продолжение таблицы 2

* Все данные в мм относятся к скорости материала 5920 м/с.

наносится на заднюю панель электронного блока дефектоскопа методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Таблица 3

приведены в Руководстве по эксплуатации Дефектоскопов ультразвуковых USIP 40 (Выпуск 10, от ноября 2013 года); Глава 4.

1 ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»;

2 Техническая документация фирмы-изготовителя. Техническая документация компании Baker Hughes Digital Solutions GmbH, Германия.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «09» июня 2021 г. № 985

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
