ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р (далее - комплексы) предназначены для измерения объема неагрессивного, сухого газа, а также очищенного попутного нефтяного газа, приведенного к стандартным условиям по ГОСТ 293963 путем измерения объема газа при рабочих условиях и автоматической электронной коррекции по измеренным значениям температуры и давления газа, вычисленного или подстановочного значения коэффициента сжимаемости газа.

Описание средства измерений

Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиком газа при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных корректором объема газа ЕК270 и вычисленного или подстановочного значения коэффициента сжимаемости.

Комплексы состоят из средств измерений утвержденных типов: корректора объема газа ЕК270 (регистрационный номер 41978-13) и счетчиков газа.

В зависимости от типа счетчиков газа комплексы имеют две модификации:

• - СГ-ЭК-Вз-Т на базе счётчиков газа турбинных TRZ (регистрационный номер 31141-13) (далее - TRZ), счётчиков газа турбинных СГ (регистрационный номер 14124-14) (далее - СГ);

• - СГ-ЭК-Вз-Р на базе счётчиков газа ротационных RABO (регистрационный номер 54267-13) (далее - RABO), счётчиков газа ротационных RVG (регистрационный номер 16422-10) (далее - RVG).

Счетчики имеют следующие исполнения: счетчики TRZ - исполнение «1», «2», «2У» (исполнение «1» и «2» отличается количеством диапазонов, в соответствии с описанием типа на счетчик), счетчики RVG - исполнение «основное», «У», счетчики RABO - исполнение «основное», «У», «2У».

В счетчиках c помощью магнита, установленного в счетном механизме, и датчика импульсов (геркона), формируется импульсный сигнал, пропорциональный объему, прошедшему через счетчик, для корректора объема газа ЕК270.

Корректор объема газа ЕК270 измеряет температуру газа термопреобразователем сопротивления типа Pt500  (500П), установленным в потоке газа, и давление газа

преобразователем абсолютного (избыточного) давления. В корректоре объема газа ЕК270 имеются дополнительные функции контроля температуры окружающей среды, перепада давления на счетчике и высокочастотный вход для подключения дополнительного датчика импульсов различных типов (средне и высокочастотных). Корректор объема газа ЕК270 обеспечивает сохранение в энергонезависимых архивах, измеренных и вычисленных значений.

Корректор объема газа ЕК270 может быть смонтирован удаленно от счетчика.

В комплексах в различных исполнениях пломбируются место присоединения преобразователя температуры и давления, место присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

представлены на рисунке 2.

Комплекс модификации СГ-ЭК-Вз-Р на базе счётчиков газа ротационных RABO

Комплекс модификации СГ-ЭК-Вз-Р на базе счётчиков газа ротационных RVG

Комплекс модификации СГ-ЭК-Вз-Т на базе счётчиков газа турбинных TRZ

Комплекс модификации СГ-ЭК-Вз-Т на базе счётчиков газа ротационных RVG

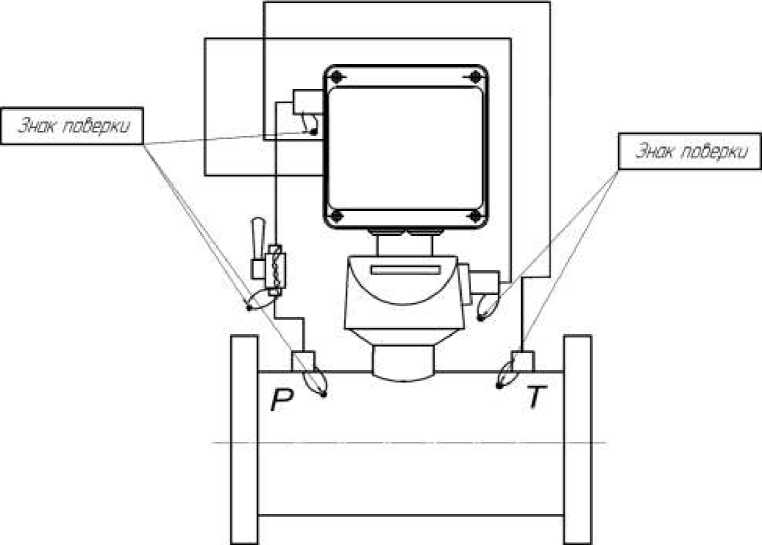

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

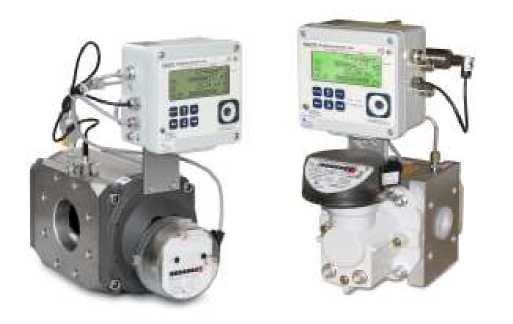

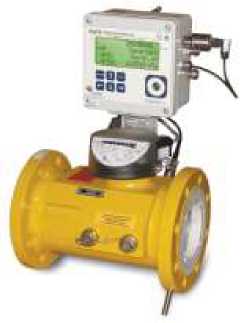

Рисунок 1 - Общий вид комплексов

Программное обеспечение (далее - ПО) комплексов представляет собой встроенное ПО корректоров объема газа ЕК270.

Конструкция корректоров объема газа ЕК270 исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО корректора объема газа ЕК270 приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на шильдик комплекса методом металлографики и/или гравировки и на титульных листах эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Основные технические характеристики

Поверка осуществляется по документу ЛГТИ.407321.001/1 МП «ГСИ. Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р. Методика поверки», утвержденному ООО «Центр метрологии СТП» 25.10.2018 г.

Основные средства поверки:

- установка проверки на герметичность, предел измерения до 10 МПа, верхний предел измерений давления должен быть не менее максимального рабочего давления для датчика давления или максимального рабочего давления счетчика, входящего в комплекс (в зависимости от того, какое значение меньше), пределы допускаемой погрешности ±1,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится, в случае установки корректора объема газа ЕК270 на счетчик, методом давления на пломбу и на паспорт в виде оттиска поверительного клейма.

ГОСТ Р 8.740-2011 ГСИ. Расход и количества газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.

Нормативные и технические документы, устанавливающие требования к комплексам для измерения количества газа СГ-ЭК модификаций СГ-ЭК-Т, СГ-ЭК-Р

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ТУ 4213-021-48318941-99 (ЛГТИ.407321.001 ТУ). Комплексы для измерения количества газа СГ-ЭК. Технические условия

Изготовитель

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 5243013811

Адрес: 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а

Телефон (факс): (83147) 7-98-00; 7-98-01, 7-22-41

E-mail: Info.EGE@elster.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (факс): (831) 428-78-78; 7-98-01, 428-57-48

E-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
