ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа Гранд ТК(М) (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов.

Принцип действия счетчиков основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа, корректируется по температуре и регистрируется с нарастающим итогом.

Счетчики состоят из:

- преобразователя расхода газа, состоящего из струйного генератора и пьезоэлемента;

- аналого-цифрового блока в кожухе;

- элемента питания;

- корпуса счетчика с присоединительными патрубками.

В счетчиках используется специализированная микросхема с датчиком температуры. Данные об измеренных значениях температуры передаются в программный модуль, который вычисляет значение объема газа при температуре плюс 20 °С.

В зависимости от пределов допускаемой относительной погрешности счетчики выпускаются в исполнении 1 или 2.

Общий вид счетчиков представлен на рисунке 1.

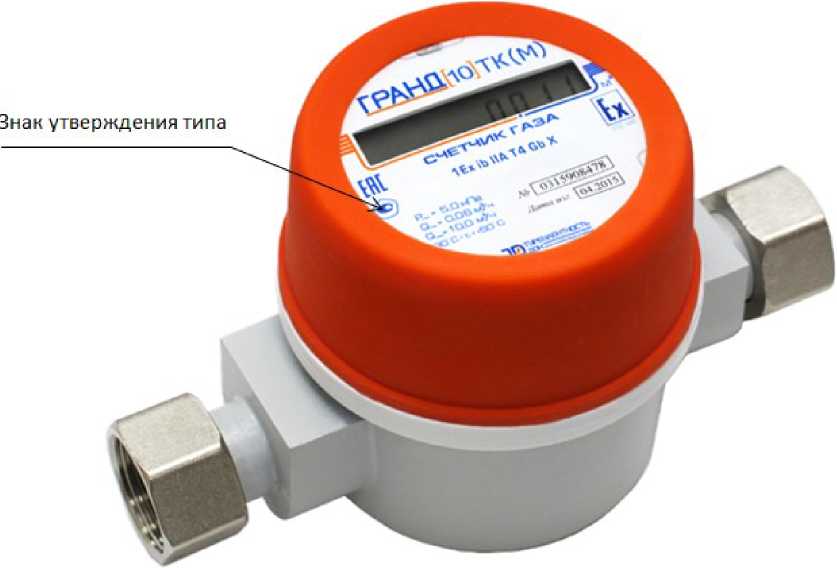

Рисунок 1 - Общий вид счетчиков газа Гранд ТК(М)

Наклейка из легкоразрушаемого материала завода-изготовителя

поверительное клеймо

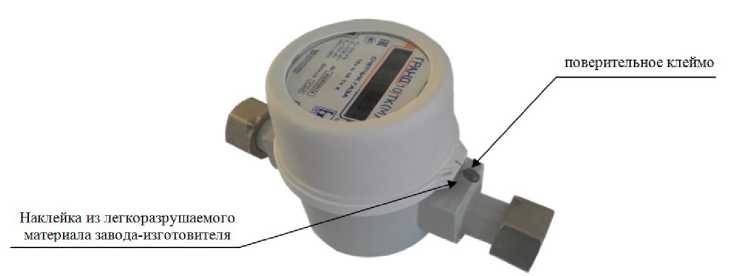

Рисунок 2 - Схема пломбирования счетчиков газа Гранд ТК(М)

Счетчики содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения. Счетчик обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО счетчиков приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики счетчиков приведены в таблице 2.

Таблица 2

наносится на лицевую панель счетчиков методом аппликации и на первый лист паспорта типографским способом.

Комплект поставки счетчиков приведен в таблице 3.

Таблица 3

осуществляется по документу МП 61928-15 «Счетчики газа Гранд ТК(М). Методика поверки», утвержденному ФГУП «ВНИИМС» 23 сентября 2015 г.

Основные средства поверки:

- установка поверочная СПУ-5, диапазон расходов от 0,016 до 25 м³/ч, пределы относительной погрешности ± 0,35 % (± 0,45 %);

- установка поверочная СПУ-3, диапазон расходов от 0,016 до 40 м³/ч, пределы относительной погрешности ± 0,4 % (± 0,5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4213-026-70670506-2015 Счетчик газа Гранд ТК(М). Технические условия

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Юридический адрес: 344064, Ростовская обл., г. Ростов-на-Дону, ул. Таганрогская, д. 117, офис 312

Адрес: 346800, Ростовская обл., Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Тел./факс: (863) 203-77-80, 203-77-81

E-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.        «17» июня 2020 г.
