ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ и/ п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавливаемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11

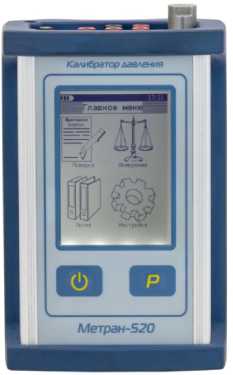

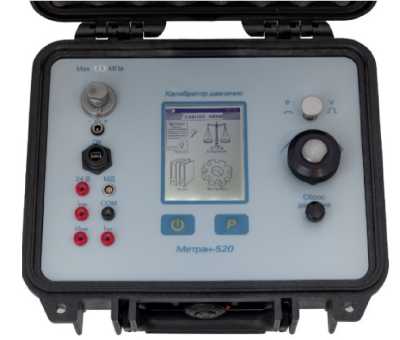

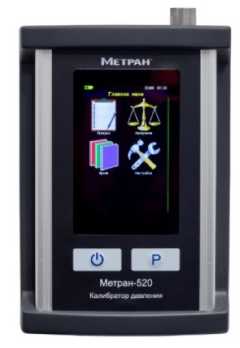

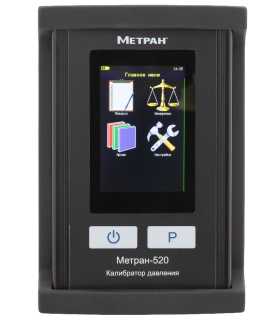

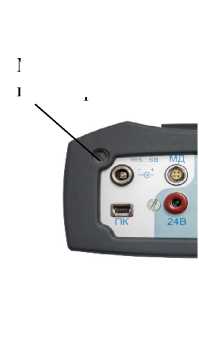

1.	Калибраторы давления	Метран-520		54880-13			16.0101.000.0 0 МИ с изменением № 1		Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск	ФБУ «Челябинский ЦСМ», г. Челябинск

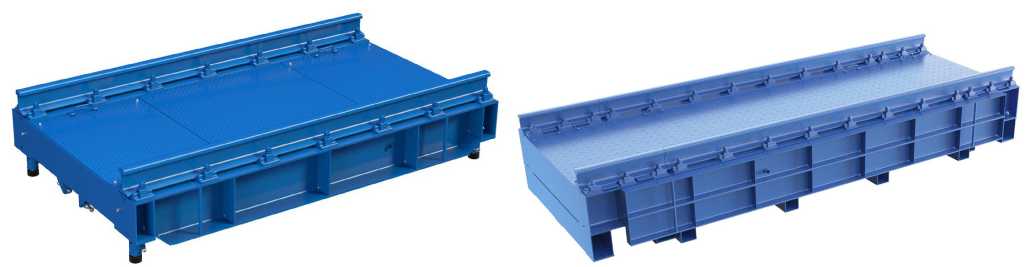

2.	Весы неавтоматического действия вагонные	БАМ		55627-13			МП 2301- 0333-2022		Общество с ограниченной ответственностью «Волгоградский Завод Весоизмерительной Техники» (ООО «Волгоградский Завод Весоизмерительной Техники»), г. Волгоград	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург

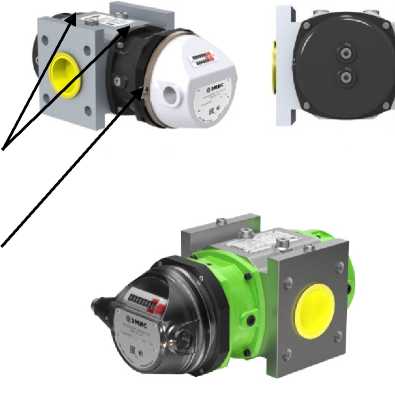

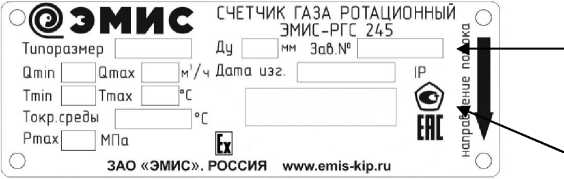

3.	Счетчики газа ротационные	«ЭМИС-РГС 245»		58089-14			МЦКЛ.0133. МП		Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»), г. Челябинск	ЗАО КИП «МЦЭ», г. Москва

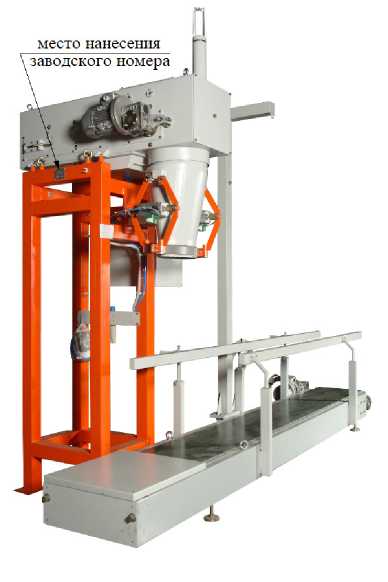

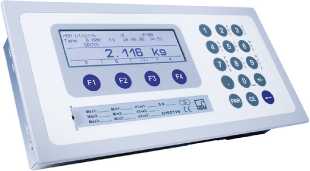

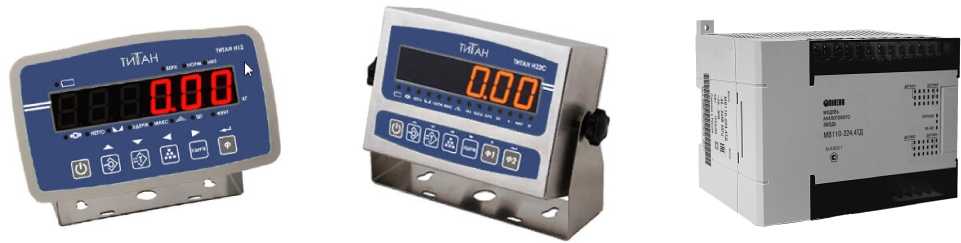

4.	Модули весовые дискретного действия для дозирования и фасовки	МО		72482-18			МП 38-241-2018		Общество с ограниченной ответственностью «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»), г. Екатеринбург	ООО «ПРОММАШ ТЕСТ Метрология», Московская об л., г. Чехов

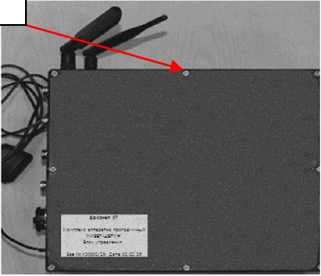

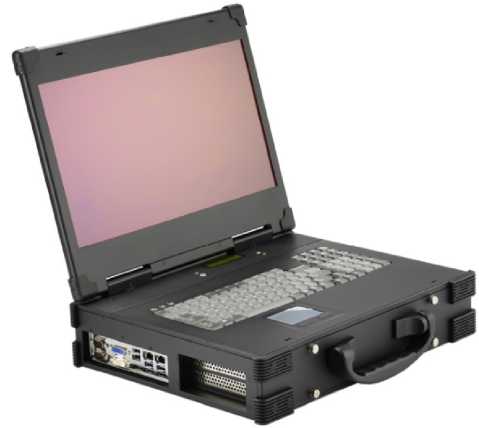

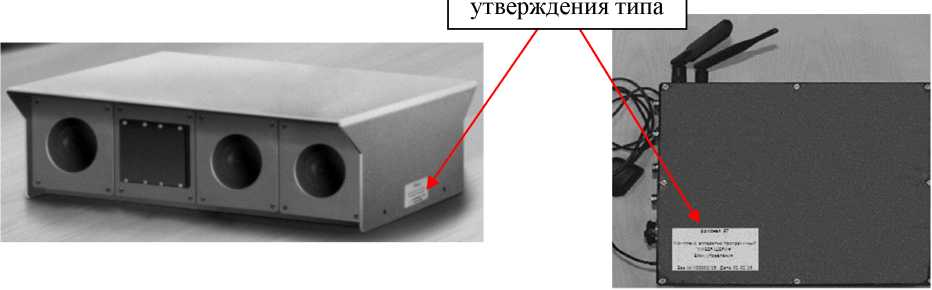

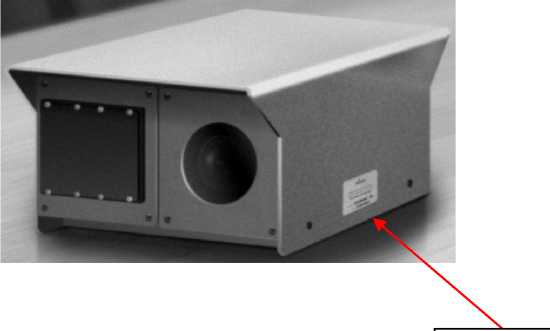

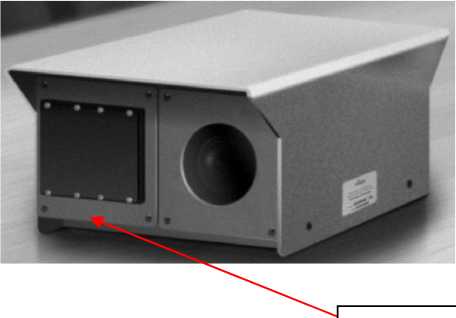

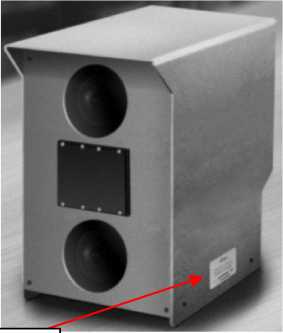

5.	Комплексы аппаратно-программные	«КИБЕРШЕРИФ»		76360-19			САИБ.46957 9.003-01МП с изменением № 1		Общество с ограниченной ответственностью «Арсенал 67» (ООО «Арсенал 67»), г. Смоленск	ФГУП «ВНИИФТРИ»), Московская об л., г. Солнечногорск, р.п. Менделеево
6.	Преобразователи давления эталонные	ЭЛМЕТРО- Паскаль-04, Паскаль-04		77090-19			АМПД.40622 2.160 МП		Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»), г. Челябинск	ФГБУ «ВНИИМС», г. Москва

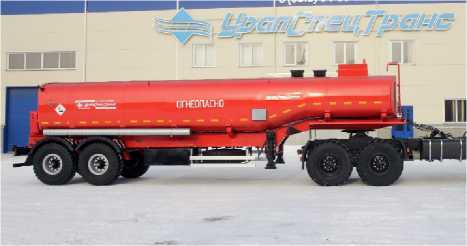

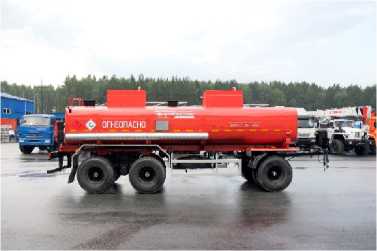

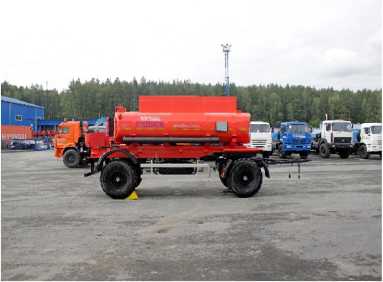

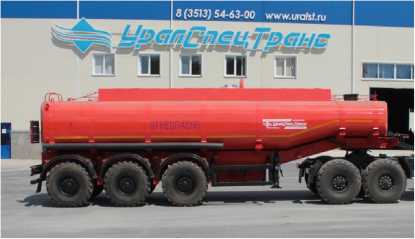

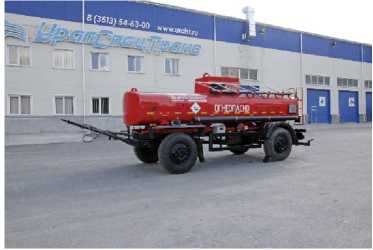

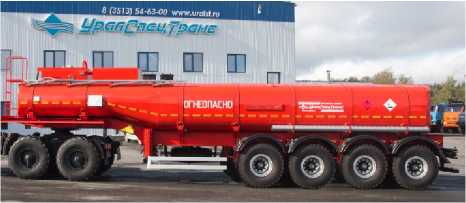

7.	Прицепы и полуприцепы-цистерны	УСТ 9465		78264-20			ГОСТ 8.600-2011		Общество с ограниченной ответственностью «УралСпецТранс» (ООО «УралСпецТранс»), Челябинская об л., г. Миасс	ФБУ «УРАЛТЕСТ», г. Екатеринбург
8.	Системы измерительные	«КАСКАД-СИСТЕМА»		84031-21	Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»), г. Москва		МП 201-035-2021		Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»), г. Москва	ФГБУ «ВНИИМС», г. Москва

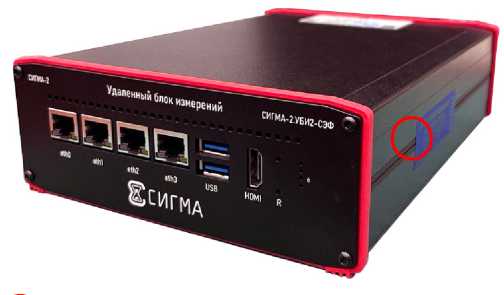

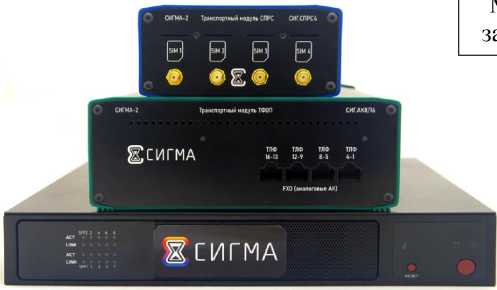

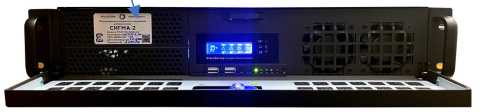

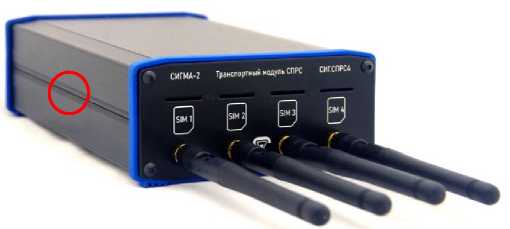

9.	Формирователи - измерители соединений	СИГМА-2	С	84943-22	Общество с ограниченной ответственностью "НТЦ СОТСБИ" (ООО "НТЦ СОТСБИ"), г. Санкт-Петербург		СВТН.46696 1.004 МП		Общество с ограниченной ответственностью "НТЦ СОТСБИ" (ООО "НТЦ СОТСБИ"), г. Санкт-Петербург	ООО "НТЦ СОТСБИ", г. Санкт-Петербург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 77090-19                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04

Назначение средства измерений

Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04 (далее - преобразователи) предназначены для измерений и преобразований избыточного давления, давления-разрежения, абсолютного давления жидкостей и газов в цифровой выходной сигнал.

Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04 соответствуют уровню рабочего эталона 1-го,   2-го, 3-го разряда согласно

государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом № 2653 от 20.10.2022 г., уровню рабочего эталона 2-го, 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1 •IO^-1 - 1 •IO⁷ Па, утвержденной Приказом №2900 от 06.12.2019 г., уровню рабочего эталона 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до 140⁵ Па, утвержденной Приказом №1904 от 31.08.2021 г.

Описание средства измерений

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны чувствительного элемента. Измеряемое давление воздействует на чувствительный элемент преобразователя, что приводит к появлению на его выходе электрического сигнала. Электронный модуль преобразователя усиливает электрический сигнал и преобразует его с учетом температуры чувствительного элемента в значение измеряемой величины, доступной в виде цифрового выходного сигнала.

Преобразователи состоят из чувствительного элемента и электронного модуля, размещенных в металлическом корпусе.

Преобразователи имеют открытый протокол связи по цифровому выходу. Для электропитания преобразователей и считывания величины измеренного давления с цифрового выхода преобразователя применяются:

• -   калибраторы многофункциональные ЭЛМЕТРО-Паскаль-03, Паскаль-03 (регистрационный номер в федеральном информационном фонде 73828-19), другие аналогичные приборы, имеющие совместимый цифровой интерфейс;

• - персональный компьютер, оснащенный USB-портом - совместно с адаптером USB и программным обеспечением (далее - ПО) «АРМ-Паскаль» или другим ПО, обеспечивающим взаимодействие с преобразователями.

Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-03, Паскаль-03 не вносят дополнительную погрешность при отображении измеренного значения давления.

По конструкции преобразователи имеют исполнения, отличающиеся размером корпуса, количеством входов подключения давления и количеством интерфейсов.

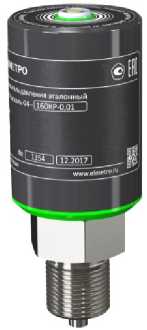

Общий вид преобразователей представлен на рисунке 1. Заводской номер выполнен на маркировочной табличке преобразователя гравировкой или другим методом, обеспечивающим читаемость знака в течение срока службы. Расположение маркировочных табличек и схема пломбировки преобразователей от несанкционированного доступа представлены на рисунке 2. Пломбировка изделия самоклеящейся пломбой осуществляется предприятием-изготовителем. Нанесение знака поверки на изделие не предусмотрено.

Структура условного обозначения преобразователей:

ЭЛМЕТРО-Паскаль-04 - □ - □ - □ - □

• 1              2 3 4 5

• 1 - Наименование преобразователя (ЭЛМЕТРО-Паскаль-04 или Паскаль-04);

• 2 - Код исполнения преобразователя:

• - Ex - взрывозащищенное исполнении;

• - поле пропущено - общепромышленное исполнение.

• 3 - Модификация преобразователя в соответствии с таблицами 2, 3;

• 4 - Класс точности или число равное пределу допускаемой основной абсолютной погрешности в соответствии с таблицами 2, 3;

• 5 - Код температурного диапазона (Т35, Т50) в соответствии с таблицей 4;

На преобразователи Паскаль-04 товарный знак наносится по заказу.

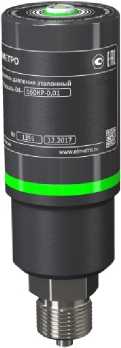

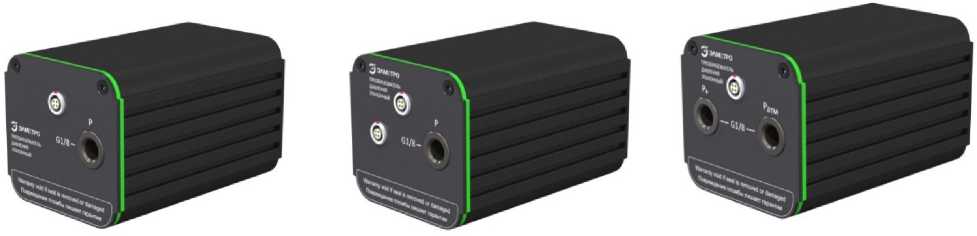

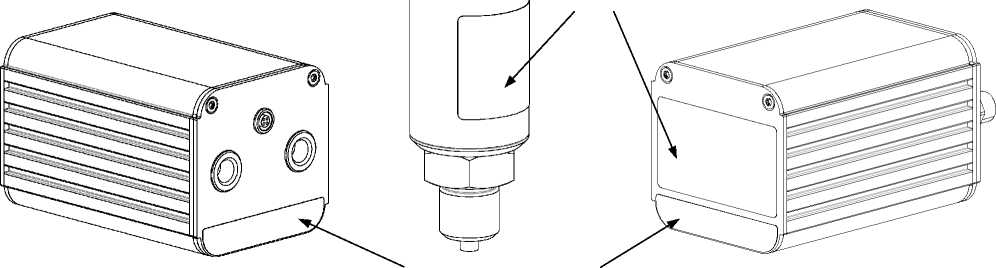

в) конструктивное исполнение 3 Рисунок 1 - Общий вид преобразователей

Места пломбировки от

Программное обеспечение

Преобразователи     имеют     встроенное     ПО.     Встроенное     ПО

(микропрограмма) - внутренняя программа микропроцессора, предназначенная для диагностики, настройки, сбора, обработки и передачи измерительной информации. Характеристики преобразователей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) преобразователей предприятием-изготовителем и не может быть изменена пользователем. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	микропрограмма
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	-

Уровень защиты встроенного ПО преобразователей от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики преобразователей представлены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики преобразователей абсолютного, избыточного давления, давления-разрежения

Модификация преобразователя	Поддиапазон 10		Поддиапазон 2!)		Класс точности	Пределы допускаемой основной погрешности измерений (а)		Ct Доп )
	Диапазон измерений (от НПИ2) до ВПИ3)), МПа	Переходное давление (Рп), МПа	Диапазон измерений (от НПИ2) до ВПИ3)), МПа	Переходное давление (Рп), МПа
						относительной при |Р4>| > |Рп|, %	приведенной к Рп при I Р4) I < |Рп|, %
			4збыточное давление, давление-разрежение
1К	от 0 до 0,001	0,001			0,05; 0,1; 0,15; 0,2
1КР	от -0,001 до +0,001	-0,001; +0,001	—	—		±0,05; ±0,1; ±0,15; ±0,2
7К	от 0 до 0,007	0,004	от 0 до 0,004	0,0016	0,04; 0,05; 0,06
7КР	от -0,007 до +0,007	-0,004; +0,004	от -0,004 до +0,004	-0,0016; +0,0016		±0,04; ±0,05; ±0,06
40К	от 0 до 0,04	0,02	от 0 до 0,02	0,01	0,02; 0,025;
40КР	от -0,04 до +0,04	-0,02; +0,02	от -0,02 до +0,02	-0,01; 0,01	0,03; 0,04; 0,05	±0,02; ±0,025; ±0,03; ±0,04; ±0,05		0,5
160К	от 0 до 0,16	0,08	от 0 до 0,08	0,04
160КР	от -0,1 до +0,16	-0,08;	от -0,08 до +0,08	-0,04;	0,01; 0,02;
		+0,08		+0,04	0,025; 0,03;	±0,01; ±0,02; ±0,025; ±0,03; ± 0,04; ±0,05
1М	от 0 до 1	0,5	от 0 до 0,5	0,25	0,04; 0,05
IMP	от -0,1 до +1		от -0,1 до +0,5
7М	от 0 до 7	3,5	от 0 до 3,5	1,6	0,02; 0,025; 0,03; 0,04; 0,05
7МР	от -0,1 до +7		от -0,1 до +3,5			±0,02; ±0,025; ±0,03; ±0,04; ±0,05
25М	от 0 до 25	16	от 0 до 16	10
60М	от 0 до 60	35	-	-

Продолжение таблицы 2

Абсолютное давление
160КА	от 0 до 0,16	0,1	-	-	0,02; 0,025; 0,03; 0,04; 0,05; 0,06	±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06	0,5
1МА	от 0 до 1	0,5	от 0 до 0,5	0,25
0 Преобразователи имеют возможность программного переключения поддиапазонов измерений пользователем; 2) НИИ - нижний предел измерений; 3) ВПИ - верхний предел измерений; 4) Р - значение измеряемого давления; 5) а доп - Пределы допускаемой дополнительной относительной или приведенной к Рп погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, в долях от пределов основной относительной или приведенной к Рп погрешности измерений соответственно (относительная или приведенная к Рп погрешность в зависимости от значения измеряемого давления).

Таблица 3 - Метрологические характеристики преобразователей модификации 110КА

Вид давления	Абсолютное (барометрическое)
Диапазон измерений, кПа	от 80 до 110
Пределы допускаемой основной абсолютной погрешности измерений, Па	±20; ±50; ±100
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов основной абсолютной погрешности измерений	0,5

Таблица 4 - Основные технические характеристики преобразователей

Наименование характеристики	Значение
Цифровой интерфейс	UART
Нормальные условия измерений: - температура окружающего воздуха, °C	от +10 до +30
- относительная влажность воздуха, %, не более	80
- атмосферное давление, кПа	от 84 до 106,7
Рабочие условия измерений: - температура окружающего воздуха, °C - для кода Т35	от +5 до +35
- для кода Т50	от -10 до +50
- относительная влажность воздуха при температуре +35 °C, %, не более	90
- атмосферное давление, кПа	от 84 до 106,7
Масса, кг, не более	1,5
Габаритные размеры, мм, не более: - конструктивное исполнение 1 (длинахдиаметр корпуса)	98x41
- конструктивное исполнение 2 (длинахдиаметр корпуса)	123x41
- конструктивное исполнение 3 (длинахвысотахширина)	109x67x72
Маркировка взрывозащиты	0Ех ia IIC T4 Ga X
Средняя наработка на отказ, ч	30000
Средний срок службы, лет	8

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на корпус преобразователей гравировкой или другим методом, обеспечивающим читаемость знака в течение срока службы.

Комплектность средства измерений

Таблица 5 - Комплектность преобразователей

Наименование	Обозначение	Количество
Преобразователь давления эталонный ЭЛМЕТРО Паскаль-04, Паскаль-04	-	1 шт.
Электрический кабель для подключения преобразователя давления	-	1 шт.*
Адаптер USB	-	по заказу
Паспорт	АМПД.406222.160 ПС	1 экз.
Руководство по эксплуатации	АМПД.406222.160 РЭ	1 экз. **
Методика поверки	АМПД.406222.160 МП	1 экз. **
Комплект ПО	-	1 экз. **
* - в комплекте с преобразователем модификации 110КА; ** - на электронном носителе на комплект поставки.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации разд. 1.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 140⁷ Па»;

Технические условия АМПД.406222.160 ТУ «ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ЭТАЛОННЫЕ ЭЛМЕТРО-ПАСКАЛЬ-04, ПАСКАЛЬ-04».

Изготовитель

Общество с ограниченной ответственностью «ЭлМетро Групп»

(ООО «ЭлМетро Групп»)

ИНН 7448092141

Адрес: 454106, г. Челябинск, ул. Неглинная, д.21, пом. 106

Телефон (факс): (351) 793-8028 ((351) 793-5647)

Web-сайт: www.elmetro.ru

E-mail: info@elmetro.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 84031-21 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «КАСКАД-СИСТЕМА»

Назначение средства измерений

Системы измерительные «КАСКАД-СИСТЕМА» (далее - системы) предназначены для измерений виброперемещения, виброскорости, виброускорения абсолютной вибрации, виброперемещения относительной вибрации, частоты вращения, относительного линейного перемещения, угла наклона, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание средства измерений

Функционально система состоит из измерительных каналов (ИК):

- ИК виброперемещения абсолютной вибрации;

- ИК виброскорости абсолютной вибрации;

- ИК виброускорения абсолютной вибрации;

- ИК виброперемещения относительной вибрации;

- ИК частоты вращения;

- ИК относительного линейного перемещения;

- ИК угла наклона.

ИК системы состоят из:

а) первичных измерительных преобразователей (ПИП):

- вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310, регистрационный номер средства измерений в Федеральном информационном фонде (рег. № 85778-22);

- вибропреобразователи серии ВК-310, рег. № 78207-20;

- вибропреобразователи скорости серии ВК-310, рег. № 77663-20;

- приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА», рег. № 86541-22;

- приборы для измерения относительной вибрации ВК-306, рег. № 84040-21;

- тахометр ВК-307, рег. № 30951-11;

- приборы для измерения линейного перемещения ВК-306, рег. № 56322-14;

- приборы для измерения линейного перемещения ВК-308 (технические условия ВТПР.421411.038 ТУ);

- приборы для измерения угла наклона ВК-600 (инклинометр) (ВТПР.401229.040 ТУ);

- вибропреобразователи МВ-43, рег. № 16985-08;

- вибропреобразователи МВ-44, рег. № 21349-06;

- вибропреобразователи МВ-47, рег. № 41842-09;

- преобразователи перемещений ВП, рег. № 41665-09;

- акселерометры серий 333, 351, 352, 353, 357 и 393, рег. № 76059-19;

- акселерометры пьезоэлектрические моделей 355В02, 355В03, 355В04, 355В12, 355В33, 355А40, рег. № 49217-12;

- преобразователи пьезоэлектрические серии 600, рег. № 79955-20;

- аппаратура «Вибробит 100», рег. № 50585-12;

- аппаратура «Вибробит 300», рег. № 50586-12;

- аппаратура «Вибробит 400», рег. № 57879-14;

- датчики уклона S170C, рег. № 81887-21;

б) вторичная часть системы включает:

- модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, рег. № 61628-15;

- преобразователи напряжения измерительные L-CARD, рег. № 70108-17;

- установки измерительные LTR, рег. № 78771-20;

- модули автоматики серии NL, рег. № 75710-19;

- устройства коммутации.

Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала, источники питания, барьеры искробезопасности, при установке ПИП в опасных зонах. Преобразований измерительной информации в устройствах коммутации не происходит.

Контроль за работой оборудования системы осуществляется с рабочей станции (РС), выполненной на базе ПЭВМ, которая позволяет получать результаты измерений.

Заводской номер наносится на шильдик с производственными данными в виде цифрового обозначения, состоящего из 6 арабских цифр и года выпуска, расположенный на задней стороне корпуса стойки управления.

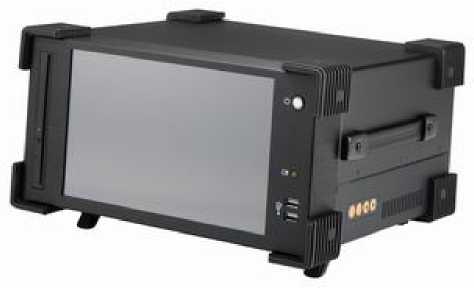

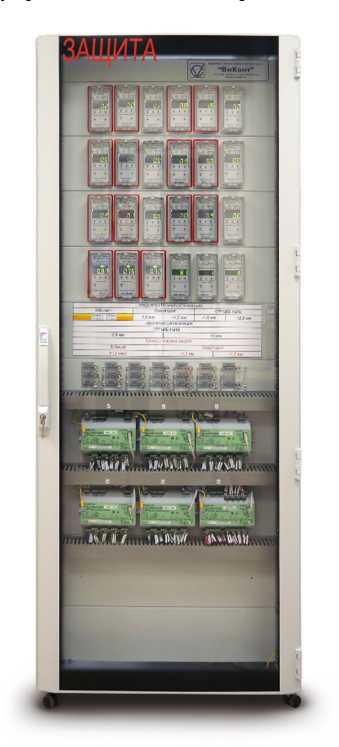

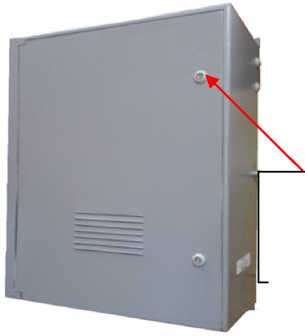

Общий вид стойки управления системы представлены на рисунке 1.

Рисунок 1 - Общий вид стойки управления Пломбирование системы не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Работа системы осуществляется под управлением программного обеспечения (ПО) «ВиКонт Сфера» в среде операционной системы MS «Windows», обеспечивающего циклический сбор измерительной информации от ИК системы, расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверк и) ИК системы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ВиКонт Сфера Клиент
Номер версии (идентификационный номер) ПО	Не ниже 1.0.42.4
Цифровой идентификатор ПО	отсутствует

Метрологические и технические характеристики

В таблицах 2-9 указаны предельные значения характеристик ИК, конкретные значения диапазона измерений, частотного диапазона и погрешности указываются в сопроводительной документации на ИК для каждого типа используемых НИИ и ВИК.

Таблица 2 -Метрологические характеристики системы

Измеряемый параметр	Диапазон измерений	Характеристики погрешности
Виброперемещение абсолютной вибрации	от 10 до 2000 мкм (Диапазон частот от 0,5 до 18000 Гц)	6 = ± 5 %
Виброскорость абсолютной вибрации	от 0,1 до 100 мм/с (Диапазон частот от 0,5 до 18000 Гц)
Виброускорение абсолютной вибрации	от 0,1 до 1000 м/с2 (Диапазон частот от 0,5 до 18000 Гц)
Виброперемещение относительной вибрации	от 10 до 2000 мкм (Диапазон частот: от 0,5 до 1500 Гц)
Относительное линейное перемещение	от -5 до 1250 мм	у = от ± 2,5 % до ± 7,5 %
Частота вращения	от 1 до 9999 об/мин	Д = ± (0,005-NH3m+1) об/мин
Угол наклона	от ±1 мм/м до ±5 мм/м	у = от ± 3 % до ± 6 %
Примечания: у - пределы допускаемой основной приведенной погрешности, нормированные от разницы между верхней и нижней границами ДИ; А - пределы допускаемой основной абсолютной погрешности; 6 - пределы допускаемой основной относительной погрешности; - указаны пределы допускаемых основных погрешностей ИК, остальные характеристики погрешностей ИК приведены в таблицах 3-9; указаны пределы погрешности на базовой частоте; указаны пределы погрешности в пределе в диапазоне св. 0,1 до 1,0 верхнего предела диапазона измерений.

Состав ИК		Наименование характеристики	Значение 0
ПИП	ВИК
Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310, per. № 22234-ОС Вибропреобразователи серии ВК-310, per. № 78207-20; Приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА, per. № 22866-02; Вибропреобразователи МВ-43, per. № 16985-08; Акселерометры серий 333, 351, 352, 353, 357 и 393, per. № 76059-19; Акселерометры пьезоэлектрические моделей 355В02, 355В03, 355В04, 355В12, 355B33, 355А40, per. №49217-12; Преобразователи пьезоэлектрические серии 600, per. № 79955-20; Аппаратура «Вибробит 100», per. № 50585-12; Аппаратура «Вибробит 300», per. № 50586-12.	Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, per. № 61628-15; Преобразователи напряжения измерительные L-CARD, per. № 70108-17; Установки измерительные LTR, per. № 78711-20; Модули автоматики серии NL, per. № 75710-19.	Границы диапазона измерений амплитуды виброускорения, м/с2	от 0,1 до 1000
		Границы диапазона рабочих частот, Гц	от 0,7 до 15000
		Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, %, не более	±5
		Пределы основной относительной погрешности на базовой частоте в диапазоне св. 0,1 до 1,0 верхнего предела диапазона измерений, %, не более	±1,5
		Неравномерность частотной характеристики в диапазоне частот от 2,5-Fh до 0,75-Fb, %, не более	± 10
		Неравномерность частотной характеристики в диапазоне рабочих частот, дБ	±3
		Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С, не более	±0,1
О-В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Конкретные значения диапазона измерений, границ частотного диапазона, коэффициента преобразования и пределов допускаемой погрешности указываются в паспорте на ИК для каждого типа используемого ИЛИ.

Состав ИК		Наименование характеристики	Значение 0
ПИП	ВИК
Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310, per. №22234-01; Вибропреобразователи скорости серии ВК-310, per. № 77663-20; Приборы для измерения и контроля        вибрации «КАСКАД-СИСТЕМА, per. № 22866-02; Аппаратура «Вибробит 100», per. № 50585-12; Аппаратура «Вибробит 300», per. № 50586-12.	Модули          ввода-вывода ЭЛМЕТРО-МВВ,   Метран-970, per. №61628-15; Преобразователи    напряжения измерительные L-CARD, per. №70108-17; Установки измерительные LTR, per. №78711-20; Модули автоматики серии NL, per. № 75710-19.	Границы диапазона измерений среднеквадратичного значения виброскорости, мм/с	от 0,1 до 100
		Границы диапазона рабочих частот, Гц	от 2 до 1000
		Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, %, не более	±5
		Пределы основной относительной погрешности на базовой частоте в диапазоне св. 0,1 до 1,0 верхнего предела диапазона измерений, %, не более	±1,5
		Неравномерность частотной характеристики в диапазоне частот от 2,5-Fh до 0,75-Fb, %, не более	± 10
		Неравномерность частотной характеристики в диапазоне рабочих частот, дБ	±3
		Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С, не более	±0,1
О-В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Конкретные значения диапазона измерений, границ частотного диапазона, коэффициента преобразования и пределов допускаемой погрешности указываются в паспорте на ИК для каждого типа используемого ИЛИ.

Состав ИК		Наименование характеристики	Значение 0
ПИП	ВИК
Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310, per. №22234-01; Вибропреобразователи серии ВК-310, per. № 78207-20; Приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА, per. № 22866-02; Аппаратура «Вибробит 100», per. № 50585-12; Аппаратура «Вибробит 300», per. № 50586-12.	Модули      ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, per. №61628-15; Преобразователи напряжения измерительные L-CARD, per. № 70108-17; Установки измерительные LTR, per. №78711-20; Модули автоматики серии NL, per. № 75710-19.	Границы диапазона измерений размаха виброперемещения, мкм	от 10 до 2000
		Границы диапазона рабочих частот, Гц	от 0,7 до 500
		Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, %, не более	±5
		Пределы основной относительной погрешности на базовой частоте в диапазоне св. 0,1 до 1,0 верхнего предела диапазона измерений, %, не более	±1,5
		Неравномерность частотной характеристики в диапазоне частот от 2,5-Fh до 0,75-Fb, %, не более	± 5
		Неравномерность частотной характеристики в диапазоне рабочих частот, дБ	±3
		Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С, не более	±0,1
О-В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Конкретные значения диапазона измерений, границ частотного диапазона, коэффициента преобразования и пределов допускаемой погрешности указываются в паспорте на ИК для каждого типа используемого ИЛИ.

Состав ИК		Наименование характеристики	Значение
ПИП	ВИК
Приборы для измерения относительной вибрации ВК-306 (технические условия В ТПР.421411.044 ТУ); Аппаратура «Вибробит 100», per. № 50585-12; Аппаратура «Вибробит 300», per. № 50586-12.	Модули     ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, per. №61628-15; Преобразователи напряжения измерительные L-CARD, per. № 70108-17; Установки измерительные LTR, per. №78711-20; Модули автоматики серии NL, per. № 75710-19.	Границы диапазона измерений размаха виброперемещения, мкм	от 10 до 2000
		Границы диапазона рабочих частот, Гц	от 0,5 до 1500
		Пределы основной относительной погрешности измерений на базовой частоте в диапазоне св. 0,1 до 0,9 верхнего предела диапазона измерений, %, не более	± 5
		Пределы основной относительной погрешности измерений на базовой частоте в диапазоне измерений, %, не более	± 10
		Неравномерность частотной характеристики в диапазоне частот от 2,5-Fh до 0,75-Fb, %, не более	±7
		Неравномерность частотной характеристики в диапазоне рабочих частот, дБ	±3
		Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %, не более	±4
В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Конкретные значения диапазона измерений, границ частотного диапазона и пределов допускаемой погрешности указываются в паспорте системы на ИК для каждого типа используемого ИЛИ.

Состав ИК		Наименование характеристики	Значение
ПИП	ВИК
Тахометр ВК-307, per. №30951-11; Аппаратура «Вибробит 100», per. № 50585-12; Аппаратура «Вибробит 300», per. № 50586-12; Аппаратура «Вибробит 400», per. № 57879-14.	Модули        ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, per. №61628-15; Преобразователи напряжения измерительные L-CARD, per. №70108-17; У становки     измерительные LTR, per. №78711-20; Модули автоматики серии NL, per. № 75710-19.	Границы диапазона отображения частоты вращения, включительно, мин"1	от 1 до 12999
		Границы диапазона измерения частоты вращения, включительно, мин"1: по цифровому индикатору по токовому выходу	от 10 до 9999 от 10 до 4000
		Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, %, не более	±5
		Пределы основной абсолютной погрешности, мин"1, не более	± (0,005-Nh3m+1)
		Пределы дополнительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды в пределах рабочих условий эксплуатации, мин"1, не более	± (0,005-Nh3m+0,5)
В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Конкретные значения диапазона измерений/отображения и пределов допускаемой погрешности указываются в паспорте системы на ИК для каждого типа используемого НИИ.

Состав ИК		Наименование характеристики	Значение 0
ПИП	ВИК
Приборы для измерения линейного перемещения ВК-306, per. № 56322-14; Приборы для измерения линейного перемещения ВК-308 (технические условия ВТПР.401263.038 ТУ); Преобразователи перемещений ВП, per. № 41665-09 Аппаратура «Вибробит 100», per. № 50585-12; Аппаратура «Вибробит 300», per. № 50586-12; Аппаратура «Вибробит 400», per. № 57879-14.	Модули        ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, per. №61628-15; Преобразователи напряжения измерительные L-CARD, per. №70108-17; Установки     измерительные LTR, per. №78711-20; Модули автоматики серии NL, per. № 75710-19.	Диапазон измерений перемещения (S), мм	-5...1250
		Пределы допускаемой основной приведенной к диапазону измерений погрешности в диапазоне св. 0,1 до 1,0 включ. верхнего предела измерений, %	±(2,5... 7,5)
		Пределы допускаемой основной приведенной к диапазону измерений погрешности в диапазоне от нижнего предела измерений до 0,1 включ. верхнего предела измерений, %	± (5...10)
		Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, для каналов с ПИП ВК-308, %/°С, не более	±0,1
		Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, для каналов с другими ПИП, %, не более	±(1,5...3)
О-В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Конкретные значения диапазона измерений, коэффициента преобразования и пределов погрешности указываются в паспорте системы на ИК для каждого типа используемого ПИП.

Состав ИК		Наименование характеристики	Значение
ПИП	ВИК
Приборы для измерения угла наклона ВК-600 (инклинометр) (ВТПР.401229.040 ТУ); Датчики уклона S170C, per. № 81887-21; Аппаратура «Вибробит 100», per. № 50585-12.	Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, per. №61628-15; Преобразователи напряжения измерительные L-CARD, per. №70108-17; Установки измерительные LTR, per. №78711-20; Модули автоматики серии NL, per. № 75710-19.	Диапазон измерений угла наклона, мм/м	±(1.5)
		Пределы допускаемой основной приведенной к диапазону измерений погрешности, %	±(3...8)
		Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, для каналов с ПИП ВК-600, %/°С, не более	±0,15
		Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, для каналов с другими ПИП, %, не более	±(3...4)
В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Конкретные значения диапазона измерений, частотного диапазона, коэффициента преобразования указываются в паспорте системы на ИК для конкретного типа используемого ПИП.

Таблица 10 - Основные технические характеристики

Наименование параметра	Значение
Напряжение питания переменного тока с частотой 50+2 Гц, В	от 187 до 242
Рабочие условия применения ВИК:
Температура окружающей среды, °С	от +15 до +25
Относительная влажность окружающего воздуха, %	до 80 без конденсации
Атмосферное давление, кПа	от 84,0 до 106,7
Срок службы системы, лет, не менее	30
Примечание: Рабочие условия ПИП зависят от исполнения и указаны в технической документации на измерительные компоненты

Знак утверждения типа

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерительная	«КАСКАД-СИСТЕМА»	Согласно заказу
Руководство по эксплуатации	ВТПР.421451.001 РЭ	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации ВТПР.421451.001 РЭ «Системы измерительные «КАСКАД-СИСТЕМА».

Нормативные документы, устанавливающие требования к системам измерительным «КАСКАД-СИСТЕМА»

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ВТПР.421451.001 ТУ Системы измерительные «КАСКАД-СИСТЕМА». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)

ИНН 7726553463

Адрес: 115191, г. Москва, Холодильный пер., д.3, корп. 1, стр. 2

Телефон: +7 (495) 122-25-27 Факс: +7 (495) 122-27-86 E-mail: info@vicont.ru

Лист № 13 Всего листов 13 Изготовитель

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт») ИНН 7726553463

Адрес: 115191, г. Москва, Холодильный пер., д.3, корп. 1, стр. 2 Телефон: +7 (495) 122-25-27

Факс: +7 (495) 122-27-86

E-mail: info@vicont.ru

Испытательные центры

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77 Факс: (495) 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Общество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС»)

Адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35) Web-сайт: http://tms-cs.ru/

Е-mail: mb.tuev@tms-cs.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: + 7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 54880-13                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления Метран-520

Назначение средства измерений

Калибраторы давления Метран-520 (далее - калибраторы) предназначены для измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, силы постоянного тока и измерения напряжения постоянного тока.

Описание средства измерений

Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного во встроенном модуле давления калибратора или во внешнем модуле давления Метран-518 (регистрационный номер 39152-12). Электрический сигнал, изменяющийся в преобразователе давления под воздействием входного давления, подается на первый канал измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер калибратора (для встроенного модуля давления) или внешнего модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер калибратора.

Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

Калибраторы портативного исполнения изготавливаются в корпусах с монохромным дисплеем (модификация LCD) и с цветным дисплеем (модификация TFT). Модификации имеют одинаковые метрологические и технические характеристики.

Калибраторы кейсового исполнения изготавливаются в корпусах с монохромным дисплеем.

Электропитание калибратора осуществляется от аккумулятора, расположенного в корпусе прибора.

Калибратор может работать с внешними модулями давления Метран-518.

При измерении давления могут быть использованы любые единицы измерения давления, допущенные к применению в РФ.

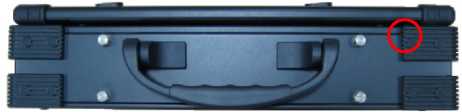

Внешний вид калибраторов и место размещения защитной пломбы представлены на рисунке 1.

Нанесение знака поверки на калибраторы не предусмотрено.

Допускается изготовление калибраторов с другим цветом корпуса и его элементов.

® МЕТРАН" ЕИ Калибратор давления МЕТРАН-520

Исп. |                  |

Ш-20ОГ.

ч______________     . .___________________________________________________________________________;

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
Калибратор портативного исполнения (модификация LCD) и калибратор кейсового исполнения	16_0101_200_00	1	3ED68029	CRC32
Калибратор портативного исполнения (модификация TFT)	16_0101_40О_0О	не ниже v.2.0.1.1	-	-
«Поверка СИД»	S ervi ceApplicati on. Loader.exe	не ниже v.2.3	-	-

Метрологические и технические характеристики

Таблица 2 - Пределы допускаемой основной погрешности измерений давления встроенным модулем давления

Диапазоны измерений давления	Формы выражения погрешности	Пределы допускаемой основной погрешности в зависимости от кода погрешности, не более
		D	E	F	G
от 0 % до 30 % ВПИ	Y	±0,012 % ВПИ	±0,015 % ВПИ	±0,018 % ВПИ	±0,03 % ВПИ
от 30 % до 100 % ВПИ	6	±0,04 % ИВ	±0,05 % ИВ	±0,06 % ИВ	±0,1 % ИВ

Примечания

1 Основная погрешность измерений давления при (20±2) °С включает нелинейность, гисте-

резис и повторяемость.

• 2 ВПИ - верхний предел измерений встроеннего модуля давления.

• 3 ИВ - значение измеряемой величины.

• 4 y - пределы допускаемой приведенной основной погрешности.

• 5  6 - пределы допускаемой относительной основной погрешности.

• 6  Для модуля давления с диапазоном измерений от минус 100 до плюс 160 кПа (код модуля «D160K» или «1» в зависимости от модификации) приведённая погрешность распространяется только на диапазон от минус 30 % ВПИ до плюс 30 % ВПИ (от минус 48 до плюс 48 кПа). В остальном диапазоне нормируется предел допускаемой относительной погрешности.

Таблица 3 - Пределы допускаемой абсолютной основной погрешности измерений силы и напряжения постоянного тока, и воспроизведения силы постоянного тока

Код погрешности	Наименование		Пределы допускаемой абсолютной основной погрешности, Л, не более
1	В режиме измерений
	Ток, мА		±(0,0075 % ИВ+0,0005 мА)*
	Напряжение, В	от 0 до 5	±(0,02 % ИВ+0,0001 В)
		от 0 до 50	±(0,04 % ИВ+0,002 В)
	В режиме воспроизведения
	Ток, мА		±(0,02 % ИВ+0,001 мА)
2	В режиме измерений
	Ток, мА		±(0,015 % ИВ+0,001 мА)*
	Напряжение, В	от 0 до 5	±(0,02 % ИВ+0,0002 В)
		от 0 до 50	±(0,04 % ИВ+0,002 В)
	В режиме воспроизведения
	Ток, мА		±(0,02 % ИВ+0,001 мА)
Примечания: 1  ИВ - значение измеряемой (воспроизводимой) величины. 2 В режиме воспроизведения силы постоянного тока допускается подключать калибраторы по схеме питания от собственного источника тока или по схеме включения в токовую петлю с внешним блоком питания. 3  Калибратор имеет 6 десятичных разрядов индикации. 4 Л - пределы допускаемой абсолютной основной погрешности. * пределы допускаемой основной погрешности в диапазоне температур от плюс 10 °С до плюс 35 °С.

Таблица 4 - Диапазоны измерений давления

Код модуля давления			Предельнодопустимое давление, МПа	Диапазоны измерений, МПа
Калибратор портативного исполнения (модификация LCD)	Калибратор кейсового исполнения	Калибратор портативного исполнения (модификация TFT)
Встроенные модули давления-разряжения
D160K	D160K	1	0,22	от -0,1 до +0,16
D1M	D1M	2	1,4	от -0,1 до +1,0
-	D2,5M	-	3,5	от -0,1 до +2,5
Встроенные модули абсолютного давления
А250К	А250К	3	0,3	от 0 до 0,25
А1М	А1М	4	1,4	от 0 до 1,0
-	А2,5М	-	3,5	от 0 до 2,5
Метрологические и технические характеристики внешних модулей давления эталонных Метран-518, при работе в комплекте с Метран-520, в соответствии с описанием типа на модули давления эталонные Метран-518.

Таблица 5 - Метрологические характеристики калибраторов давления Метран-520

Наименование характеристик	Портативное исполнение	Кейсовое исполнение
Диапазон измерений и воспроизведения силы постоянного тока, мА	от 0 до 22
Диапазоны измерений напряжения постоянного тока, В	от 0 до 5; от 0 до 50
Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха от минус 10 °С до плюс 50 °С на каждые 10 °С от температуры 20 °С, %: - в режиме измерений давления (кроме диапазона температуры окружающей среды (20±2) °С); - в режимах измерений напряжения постоянного тока и воспроизведения силы постоянного тока	±0,5-5; ±0,5-у ±0,5-А
Пределы допускаемой дополнительной погрешности в режиме измерений силы постоянного тока в диапазоне температур от минус 10 °С до плюс 10 °С и от плюс 35 °С до плюс 50 °С на каждые 10 °С, %	±0,5-А
Рабочие диапазоны встроенного источника создания давления, МПа	-	от -0,08 до +0,16; от -0,08 до +1; от -0,08 до +2,5
Нормальные условия измерений: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более	от +18 до +22 от 84 до 106 80

Таблица 6 - Технические характеристики калибраторов давления Метран-520

Наименование характеристик	Портативное исполнение	Кейсовое исполнение
Мощность, потребляемая калибратором от блока питания, Вт, не более	5,5	25
Степень защиты от воды и пыли	IP54
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008, группа	N1
Прочность в транспортной таре: - к ударам со значением пикового ударного ускорения 98 м/с2, длительностью ударного импульса 16 мс, число ударов - к вибрации по ГОСТ Р 52931-2008, раздел 5, группа	1000±10 F3
Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °С, %	95±3
Диапазон температур   при транспортиро вании, °С	от -25 до +55
Масса калибраторов без внешних источников и модулей давления, кг, не более: калибратор без встроенного модуля давления калибратор со встроенным модулем давления калибратор со встроенными модулем и источником создания давления блок питания присоединительные элементы	1,1 1,4 2,0 0,3 0,4	4,5 0,4 0,4
Габаритные размеры калибратора (длина х ширина х высота), мм, не более	210х125х75	280x250x120
Средний срок службы, лет	8
Средняя наработка на отказ, ч	8000
Условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа относительная влажность воздуха при температуре 35 °С, %	от -10 до +50 от 84 до 106 до 80

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку калибратора в левом верхнем углу.

Комплектность средства измерений

Таблица 7 - Комплектность средства . измерений

Наименование	Обозначение	Кол-во	Примечание
Калибратор давления Метран-520	16.0101.200.00	*	* 1 шт. при заказе портативного исполнения, модификация LCD
	16.0101.300.00	*	* 1 шт. при заказе кейсового исполнения
	16.0101.400.00	*	* 1 шт. при заказе портативного исполнения, модификация TFT
Электрический кабель подключения поверяемого прибора		1
Электрический кабель USB		1
Блок питания		1	В зависимости от исполнения
ПО «Поверка СИД» и Руководство пользователя на ПО (компакт-диск)		1
Сумка		1
Модуль давления эталонный Мет-ран-518		*	* По заказу
Электрический кабель подключения модуля давления		1
Источник создания давления		*	* По заказу
Комплект монтажных частей	16.0101.002.00	1	В зависимости от исполнения калибратора
	16.0101.002.00-01
	16.0101.002.00-02
Калибратор давления Метран-520 Руководство по эксплуатации	16.0101.000.00 РЭ	*	* 1 шт. при заказе портативного исполнения, модификация LCD или кейсового исполнения
Калибратор давления Метран-520 Руководство по эксплуатации	16.0101.000.00-01 РЭ	*	* 1 шт. при заказе портативного исполнения, модификация TFT
Калибратор давления Метран-520 Паспорт	16.0101.000.00 ПС	*	* 1 шт при заказе портативного исполнения, модификация LCD или кейсового исполнения
Калибратор давления Метран-520 Паспорт	16.0101.000.00-01 ПС	*	* 1 шт. при заказе портативного исполнения, модификация TFT

Сведения о методиках (методах) измерений

приведены в п.1.4 «Устройство и работа калибратора» документа «Калибратор давления Метран-520. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к калибраторам давления Метран-520

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до F10⁷ Па»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ТУ 4381-063-51453097-2013 «Калибраторы давления Метран-520. Технические условия».

Изготовитель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454103, г. Челябинск, Новоградский пр-кт, д. 15

Телефон: Центр Бизнес Услуг +7 351 24 24 000; «Метран-Reception» +7 351 24 24 444 Факс: +7 (351) 799-55-90

Web-сайт: www.metran.ru

E-mail: info@Metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон/факс: (351) 232-04-01

Е-mail: stand@chelcsm.ru

Web-сайт: 74.csmrst.ru

Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 84943-22 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Формирователи - измерители соединений СИГМА-2

Назначение средства измерений

Формирователи - измерители соединений СИГМА-2 (далее - Приборы) предназначены для:

• - формирования и измерений длительности телефонных соединений, сеансов передачи данных, объемов переданной и принятой информации (данных);

• - статистического анализа информации, полученной из систем измерений длительности соединений (далее - СИДС) или систем измерений передачи данных (далее - СИПД) оборудования связи;

• - измерения разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU);

• - хранения и воспроизведения внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU) по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS или по сети Интернет путем установления связи с серверами точного времени, используя протокол NTP;

• - измерения параметров сетей передачи данных, выполняемых при обеспечении целостности и устойчивости функционирования сети связи общего пользования.

Описание средства измерений

Принцип действия Приборов основан на формировании сеансов передачи данных и телефонных соединений заданной длительности, сеансов передачи данных, обеспечивающих перенос файлов эталонного объема, а также последующего сравнения этой информации с данными о телефонных соединениях и сеансах передачи данных, полученных из СИДС или СИПД оборудования связи, с данными, зафиксированными испытываемым/поверяемым оборудованием.

При измерениях параметров сетей передачи данных Приборы формируют конфигурируемую тестовую последовательность потока пакетов, которые осуществляют перенос файлов эталонного объема, а также содержат временные метки отправки пакета. На приемной стороне временные метки считываются и по заложенному в программное обеспечение (далее - ПО) алгоритму рассчитываются показатели: минимальная, средняя и максимальная задержка передачи пакетов данных; вариация задержки передачи пакетов данных; коэффициент потерь пакетов данных; пропускная способность канала передачи данных.

Для проведения измерений Прибор подключается к оборудованию связи по каналам Ethernet или с использованием технологий WiFi, GSM/UMTS/LTE/5G. Для измерения разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU) Прибор предварительно обеспечивает синхронизацию своего системного времени со шкалой времени Российской Федерации UTC (SU) в режиме Stratum 1 с использованием встроенного или внешнего приемника временной синхронизации предназначенного для приема радиосигналов ГНСС ГЛОНАСС/GPS, или в режиме Stratum 2 по сети Интернет устанавливая связь с серверами точного времени с использованием протокола NTP (Network Time Protocol). В случае использования внешнего приемника временной синхронизации применяется приемник, представляющий собой средство измерения утвержденного типа, сведения о нем должны содержаться в Федеральном информационном фонде по обеспечению единства измерений (рег. № 63278-16 или аналог).

Приборы представляют собой программно-аппаратный комплекс, состоящий из набора встроенных или вынесенных транспортных модулей (СПРС, ТФОП, СПД), сервера эталонных файлов, имитатора параметров сетей передачи данных, удаленных блоков измерений, встроенных или внешних устройств ввода/вывода данных (монитор, клавиатура, мышь), а также блока формирователя-измерителя с встроенным управляющим компьютером, работающим в операционной среде Linux, и обеспечивающим функционирование комплекта специального ПО СИГМА-2. Структурная схема программно-аппаратного комплекса приведена на рисунке 1.

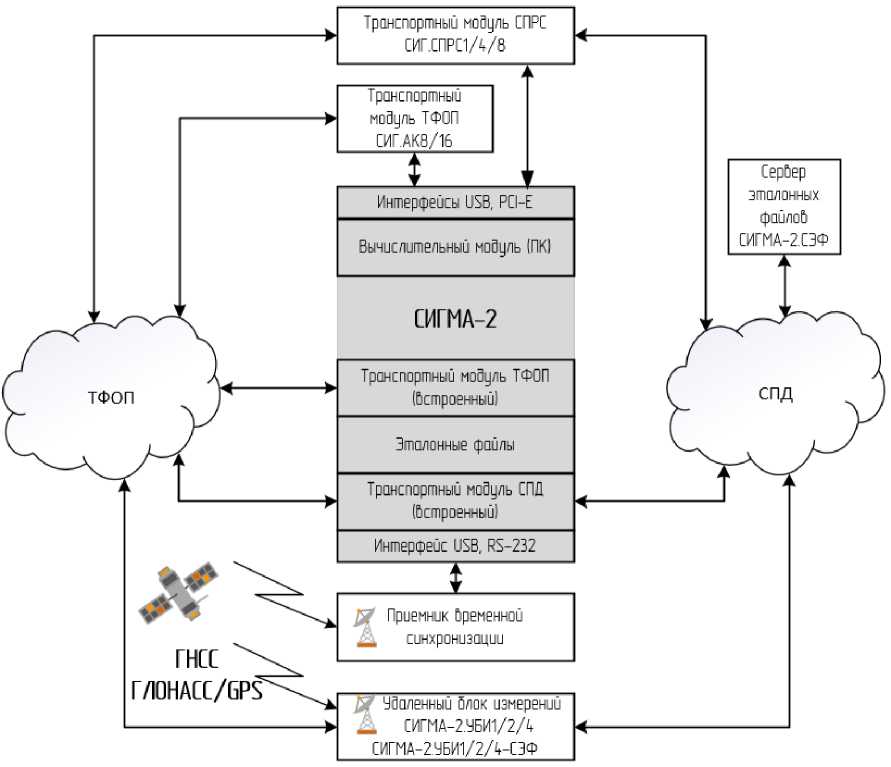

Рисунок 1 - Структурная схема программно-аппаратного комплекса

Приборы подключаются к испытываемым/поверяемым объектам:

- с использованием технологии Ethernet, непосредственно или через сеть Интернет;

- через модуль транспортный сетей подвижной радиотелефонной связи к транспортному модулю СПРС стандартов: GSM, UMTS, LTE, 5G;

- через модуль транспортный двухпроводного аналогового абонентского стыка к оборудованию телефонной связи, реализующему двухпроводный аналоговый абонентский стык.

Соединение Приборов с транспортными модулями осуществляется через интерфейс USB или PCI-E.

В зависимости от исполнения управление Приборами осуществляется непосредственно с использованием встроенных или поставляемых по отдельной заявке устройств ввода/вывода или дистанционно через каналы связи (непосредственно или через сеть Интернет) с использованием протоколов RDP, SSH и т.п.

Основные функции Приборов:

• - формирование сеанса передачи данных: с переносом файлов - эталонных объемов информации и с заданной длительностью сеанса связи;

• - при проведении поверки/испытаний СИПД измерение в процессе сеанса передачи данных: объема принятых файлов, длительности сеанса передачи данных;

• - при проведении поверки/испытаний СИДС измерение длительности входящих телефонных соединений;

• - измерение длительности входящих телефонных соединений, устанавливаемых с таксофона;

• - формирование телефонных соединений с заданной длительностью разговорного состояния: в сетях связи с коммутацией каналов, в сетях связи с коммутацией пакетов (с использованием протокола SIP), в сетях подвижной радиотелефонной связи;

• - воспроизведение и хранение внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU);

• - измерение разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU);

• - измерение параметров сетей передачи данных, выполняемых при обеспечении целостности и устойчивости функционирования сети связи общего пользования: задержка передачи пакетов данных, вариация задержки передачи пакетов данных, коэффициент потерь пакетов данных и пропускная способность канала передачи данных.

Приборы выпускаются в нескольких исполнениях.

Формирователи-измерители СИГМА-2.МС, СИГМА-2.МПК2 ПИ, СИГМА-2.РС1, СИГМА-2.РС2 конструктивно выполнены в виде приборного контейнера с встроенными устройствами ввода/вывода (кроме СИГМА-2.МС). Доступ к рабочим узлам Прибора возможен только после удаления крепежных винтов и демонтажа крепежной панели контейнера. Защита от несанкционированного доступа обеспечивается однократно наклеиваемой защитной этикеткой. Комплекты Ethernet и транспортного модуля двухпроводного аналогового абонентского стыка встроенные (кроме СИГМА-2.МС в обычном исполнении), подключение транспортных модулей СПРС осуществляется через интерфейс USB, подключение транспортного модуля двухпроводного аналогового абонентского стыка осуществляется через интерфейс PCI-E, который расположен на задней панели (только для СИГМА-2.МС в обычном исполнении).

Для формирователя-измерителя СИГМА-2.МС, удаленных блоков измерений СИГМА-2.УБИ1/2/4, сервера хранения эталонных файлов СИГМА-2.СЭФ, удаленных блоки измерений, совмещенных с сервером хранения эталонных файлов, СИГМА-2.УБИ1/2/4-СЭФ допускается специальное исполнение на базе серверных платформ, предназначенных для монтажа в 19" телекоммуникационную стойку. Внешний вид не нормируется и может отличаться в зависимости от пожеланий заказчика.

Формирователь-измеритель СИГМА-2.МС в специальном исполнении на базе серверных платформ имеет встроенные комплекты Ethernet и транспортного модуля двухпроводного аналогового абонентского стыка, подключение транспортных модулей СПРС осуществляется через интерфейс USB.

Формирователь-измеритель СИГМА-2.МПК1 конструктивно выполнен в виде мобильного персонального компьютера (ноутбука) с встроенными устройствами ввода/вывода (клавиатура, сенсорная панель, экран). Доступ к рабочим узлам Прибора возможен только после удаления крепежных винтов и демонтажа нижней крепежной панели. Защита от несанкционированного доступа обеспечивается однократно наклеиваемой защитной этикеткой. Комплекты Ethernet и транспортные модули СПРС вынесенные, подключение осуществляется через интерфейс USB. Подключение транспортного модуля двухпроводного аналогового абонентского стыка не обеспечивается.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр Приборов размещена на панели Прибора в месте доступном для осмотра (рисунок 6 - 7).

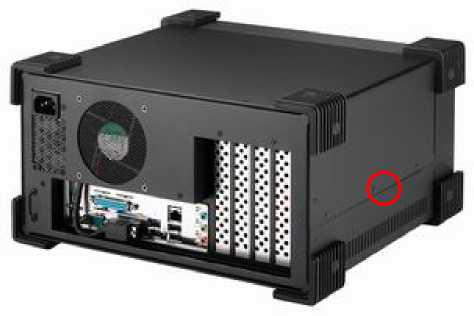

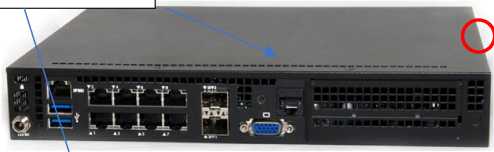

Общий вид Приборов, транспортных модулей и места наклеивания защитных этикеток представлены на рисунках 2 - 15.

Пломбирование транспортных модулей СИГ.СПРС1, СИГ.СПРС8 не предусмотрено.

PCI-E

ООО «НТЦ СОТСБИ»

О - место нанесения защитной этикетки Рисунок 5 - Общий вид транспортного модуля ТФОП СИГ.АК8, СИГ.АК16

Рисунок 6 - Вид задней панели транспортного модуля ТФОП СИГ.АК8, СИГ.АК16

Рисунок 9 - Транспортный модуль СПРС

СИГ.СПРС1

Рисунок 10 - Транспортный модуль СПРС

СИГ.СПРС8

Нанесение знака поверки на корпус Прибора не предусмотрено. Знак поверки наносится на свидетельство о поверке (в случае наличия заявления о выдачи свидетельства о поверке).

Программное обеспечение

Программное обеспечение (ПО) встроенное (версия указана в таблице 1), управляет функционированием Приборов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СИГМА- СИДС	СИГМА- СИПД	СИГМА-спд	СИГМА- РШВ	Таксофон-сервис
Номер версии (идентификационный номер) ПО	2.0 и выше	2.0 и выше	1.0 и выше	1.0 и выше	2.0 и выше
Цифровой идентификатор ПО	-	-	-	-	-

Конструкция зондов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

При старте ПО специальным программным модулем производится подсчет контрольных сумм всех модулей пакета ПО и сравнение полученных данных с теми, что были получены при первоначальной сборке и хранятся в специальном зашифрованном файле. При выявлении несовпадения контрольных сумм работа Прибора блокируется и на экран выдается предупреждение.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики зондов

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений разности (расхождения) шкал времени относительно национальной шкалы времени Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мс	±0,5
Пределы допускаемой абсолютной погрешности расхождения шкалы времени прибора со шкалой времени Российской Федерации UTC (SU) при отсутствии синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мс/сут, не более	±150
Пределы допускаемой абсолютной погрешности формирования длительности сеанса передачи данных и телефонного соединения в диапазоне от 1 до 3600 с, с	±0,05
Пределы допускаемой абсолютной погрешности измерений длительности сеанса передачи данных и телефонного соединения в диапазоне от 1 до 3600 с, с	±0,05
Пределы допускаемой абсолютной погрешности измерений длительности телефонного соединения с использованием таксофона в диапазоне от 1 до 600 с, с	±0,05
Пределы допускаемой абсолютной погрешности измерений переноса единиц объемов (количества) информации в диапазоне от 1 байта до 1 Тбайт, байт	±0
Погрешность измерений единиц объемов (количества) информации, принимаемой в сеансе передачи данных в диапазоне от 1 байта до 1 Тбайт, байт	±1
Пределы допускаемой абсолютной погрешности измерений средней задержки передачи пакетов данных в диапазоне от 0 до 2 • 103 включ. мкс, мкс	±0,05
Пределы допускаемой абсолютной погрешности измерений средней задержки передачи пакетов данных в диапазоне св. 2 Н03 до 1,5 • 106 мкс, мкс	±10
Пределы допускаемой абсолютной погрешности измерений вариации задержки передачи пакетов данных в диапазоне от 0 до 2 • 103 включ. мкс, мкс	±0,05
Пределы допускаемой абсолютной погрешности измерений вариации задержки передачи пакетов данных в диапазоне св. 2 Н03 до 1 • 105 мкс, мкс	±10
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных в диапазоне от 0 до 1	±1,5Н0-5

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных в диапазоне от 10^ 103 до 4-109 бит/с, %	±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для исполнения Прибора
	СИГМА- 2.МС	СИГМА- 2.МПК1	СИГМА- 2.МПК2 ПИ4)	СИГМА- 2.РС1	СИГМА- 2.РС2
Центральный процессор	4-х ядерный частотой 1,9 ГГц*	2-х ядерный частотой 1,9 ГГц*	6-ти ядерный частотой 3,0 ГГц*)	6-ти ядерный частотой 1,9 ГГц*	6-ти ядерный частотой 1,9 ГГц*)
Оперативное запоминающее устройство, ГБ	от 8 *)	от 4*)	16 **)	от 8 *	от 8 *
Твёрдотельный накопитель, ГБ	от 240 *)	от 240 *)	240 **)	от 240 *	от 240 *
Постоянное запоминающее устройство      для хранения эталонных файлов, ТБ	4	4	4	4	4
Количество Ethernet- комплектов, комплектов	от 4 до 10	до 4	до 6; до 10 ***)	до 9	до 9
Количество информационноизмерительных каналов           с использованием Ethernet-комплектов, каналов	до 4	до 2	до 3 ***) до 4.***)	до 4	до 4
Пропускная способность Ethernet комплектов, Мбит/с	до 10000 включ.	до 1000 включ.	до 1000 включ.	до 10000 включ.	до 10000 включ.
Количество     АК двухпроводного аналогового абонентского стыка, комплектов	от 8 до 16 (с вынесенны м модулем)	нет	от 8 до 16 (встроенные)	от 8 до 16 (встроенны е)	от 8 до 16 (встроенн ые)
Количество информационноизмерительных каналов           с использованием АК двухпроводного аналогового абонентского стыка, каналов	от 4 до 8 (с вынесенны м модулем)	от 4 до 8 (с вынесенны м модулем)	от 4 до 8	от 4 до 8	от 4 до 8

Наименование характеристики	Значение для исполнения Прибора
	СИГМА- 2.МС	СИГМА- 2.МПК1	СИГМА- 2.МПК2 ПИ4)	СИГМА- 2.РС1	СИГМА- 2.РС2
Подключение вынесенных транспортных модулей	USB 3.0, PCI-E 4x	USB 3.0	USB 3.0	USB 3.0	USB 3.0
Время автономной работы, часов	нет	от 2	****) от 4****)	нет	нет
Экран	по заказу	не менее 13,3 дюймов, 1920x1080 точек	17,3 дюймов, 1920x1080 точек	17; 17,3 или 21,5 дюймов; 1280x1024 или 1920x1080 точек	10,1 дюймов, 1280x800 точек
Адаптер беспроводной передачи    данных (Wi-Fi)	по заказу	да	по заказу	по заказу	по заказу
Условия эксплуатации	По группе 2 ГОСТ 22261-94

^*) Приведено минимальное возможное значение характеристики. По усмотрению производителя или согласованию с Заказчиком возможна поставка Прибора с технической характеристикой, не хуже указанной.

^**) Возможно улучшение характеристики по отдельной заявке.

^***) В случае отсутствия транспортного модуля СИГ.АК8/16.

***** По отдельной заявке может быть укомплектован двумя Li-ION батареями.

Таблица 4 - Функциональные и технические характеристики транспортных модулей

Исполнение	Назначение	Характеристики
СИГ.СПРС1	Одноканальный      транспортный модуль     для     доступа     к поверяемому/испытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE, 5G	Интерфейс подключения USB 2.0 или выше. Интерфейс подключения модема miniPCI-E или M2. Количество модемов, шт. - 1
СИГ.СПРС4	Четырехканальный   транспортный модуль     для     доступа     к поверяемому/испытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE, 5G	Интерфейс подключения USB 2.0 или выше. Интерфейс подключения модема miniPCI-E или M2. Количество модемов, шт. - 4
СИГ.СПРС8	Восьмиканальный    транспортный модуль СПРС СИГ.СПРС8 для доступа                         к поверяемому/испытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE	Интерфейс подключения USB 2.0 или выше. Количество модемов, шт. - 8.
ГКЧ	Генератор контрольной частоты для формирования акустического сигнала частотой. Применяется при поверке таксофонов	Питание    от    встроенного аккумулятора. Частота акустического сигнала -1000 ± 50 Гц

Исполнение	Назначение	Характеристики
СИГ.АК8	Транспортный             модуль двухпроводного        аналогового абонентского стыка для подключения к оборудованию телефонной связи, реализующему     двухпроводный аналоговый абонентский	Интерфейс подключения - PCI-E. Количество абонентских ком плектов, шт. - 8
СИГ.АК16	Транспортный             модуль двухпроводного        аналогового абонентского стыка для подключения к оборудованию телефонной связи, реализующему     двухпроводный аналоговый абонентский	Интерфейс подключения - PCI-E. Количество абонентских ком плектов, шт. - 16
СИГМА- 2.УБИ1/2/4	Удаленный    блок    измерений применяется    при    измерениях, выполняемых   при   обеспечении целостности    и    устойчивости функционирования   сети   связи общего пользования. Обеспечивает прием      пакетов      тестовой последовательности и считывания временных меток. Используется    как    устройство заворота голосовых сеансов связи при испытаниях/поверке СИДС	Возможно исполнение с экраном. Возможно         специальное исполнение на базе серверной платформы. ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. Подключение к сети связи с использованием       технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G. Встроенный или внешний приемник           временной синхронизации.
СИГМА-2.СЭФ	Сервер хранения эталонных файлов применяется для хранения, выдачи и приема эталонных файлов в качестве ответной стороны при формировании сеанса передачи данных в серверном режиме работы ПО	ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. ПЗУ для хранения/приема эталонных файлов - 4 ТБ. Подключение к сети связи с использованием       технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G
СИГМА- 2.УБИ1/2/4-СЭФ	Удаленный    блок    измерений, совмещенный с сервером хранения эталонных файлов	Возможно исполнение с экраном. ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. ПЗУ для хранения/приема эталонных файлов - 4 ТБ. Подключение к сети связи с использованием     технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G. Встроенный или внешний приемник временной синхронизации

Исполнение	Назначение	Характеристики
СИГМА-2.ИС	Имитатор параметров сети передачи данных предназначен для гибкой конфигурации параметров СПД с использованием технологии Ethernet. Позволяет   создавать различные топологии  СПД, состоящей из коммутаторов и маршрутизаторов. Программное обеспечение позволяет устанавливать следующие параметры для   каждого   из   интерфейсов Имитатора:   значение   задержки пакетов; значение вариации задержки пакетов; значение коэффициента потерь пакетов; значение пропускной способности канала связи.	Имитатор          оборудован интерфейсами Gigabit Ethernet (до 10). ОЗУ - 8 ГБ. ПЗУ - 240 ГБ. режим работы сетевых интерфейсов (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с, полудуплекс, дуплекс)

Таблица 5 - Поддержка транспортных модулей Приборами

Тип исполнения формирователя-измерителя	Тип транспортного модуля
	СИГ.СПРС1	СИГ.СПРС4	СИГ.СПРС8	СИГ.АК8	СИГ.АК16
СИГМА-2.МС	да	да	да	да	да
СИГМА-2.МПК1	да	да	да	нет	нет
СИГМА-2.МПК2 ПИ	да	да	да	встроенный	встроенный
СИГМА-2.РС1	да	да	да	встроенный	встроенный
СИГМА-2.РС2	да	да	да	встроенный	встроенный

Таблица 6 - Потребляемая мощность, масса и габаритные размеры

Наименование	Обозначение	Потребляемая мощность, В-А, не более	Масса, кг, не более	Габаритные размеры, мм (длина- ширина-высота), не более
Формирователь-измеритель СИГМА-2.МС	СВТН.466961.004-01	не нормируется	не нормиру ется	не нормируется
Формирователь-измеритель СИГМА-2.МПК1	СВТН.466961.004-02.01	45	2	не нормируется
Формирователь-измеритель СИГМА-2.МПК2 ПИ	СВТН.466961.004-02.02	45	7	430x111x368
Формирователь-измеритель СИГМА-2.РС1	СВТН.466961.004-03.01	450	11	434x372x230
Формирователь-измеритель СИГМА-2.РС2	СВТН.466961.004-03.02	450	5	323x177x337

Наименование	Обозначение	Потребляемая мощность, В-А, не более	Масса, кг, не более	Габаритные размеры, мм (длина- ширина-высота), не более
Транспортный модуль СПРС СИГ. СПРС1	СВТН.466961.004-04.01	питание от формирователя-измерителя	0,15	100x50x20
Транспортный модуль СПРС СИГ.СПРС4	СВТН.466961.004-04.02	10 (допускается питание от формирователя-измерителя) при использовании USB 3.0 и выше	0,5	170x150x110
Транспортный модуль СПРС СИГ.СПРС8	СВТН.466961.004-04.03	45	0,8	200x140x100
Транспортный модуль ТФОП СИГ.АК8	СВТН.466961.004-05.01	60	0,8	230x160x60
Транспортный модуль ТФОП СИГ.АК16	СВТН.466961.004-05.02	60	0,8	230x160x60
Генератор контрольной частоты ГКЧ	СВТН.466961.004-06	10	0,2	80x40x50
Удаленный блок измерений СИГМА-2.УБИ1	СВТН.466961.004-07.01	не нормируется	не нормиру ется	не нормируется
Удаленный блок измерений СИГМА-2.УБИ2	СВТН.466961.004-07.02	не нормируется	не нормиру ется	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4	СВТН.466961.004-07.03	не нормируется	не нормиру ется	не нормируется
Сервер хранения эталонных файлов СИГМА-2.СЭФ	СВТН.466961.004-08.01	не нормируется	не нормиру ется	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.02	не нормируется	не нормиру ется	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.03	не нормируется	не нормиру ется	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.04	не нормируется	не нормиру ется	не нормируется
Имитатор параметров сети передачи данных СИГМА-2.ИС	СВТН.466961.004-09	не нормируется	не нормиру ется	не нормируется

Знак утверждения типа наносится типографским способом на эксплуатационную документацию и на Приборы в виде наклейки.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Формирователь-измеритель СИГМА-2.МС	СВТН.466961.004-01	1 7 шт.
Формирователь-измеритель СИГМА-2.МС (специальное исполнение)	СВТН.466961.004-01	*) 1 шт.
Формирователь-измеритель СИГМА-2.МПК 1	СВТН.466961.004-02.01	1 7 шт.
Формирователь-измеритель СИГМА-2.МПК2 ПИ	СВТН.466961.004-02.02	1 7 шт.
Формирователь-измеритель СИГМА-2.РС 1	СВТН.466961.004-03.01	1 7 шт.
Формирователь-измеритель СИГМА-2.РС2	СВТН.466961.004-03.02	1 7 шт.
Транспортный модуль СПРС СИГ.СПРС1	СВТН.466961.004-04.01	**) 1  ’ шт.
Транспортный модуль СПРС СИГ.СПРС4	СВТН.466961.004-04.02	**) 1  ’ шт.
Транспортный модуль СПРС СИГ.СПРС8	СВТН.466961.004-04.03	**) 1  ’ шт.
Транспортный модуль ТФОП СИГ.АК8	СВТН.466961.004-05.01	**) 1  ’ шт.
Транспортный модуль ТФОП СИГ.АК16	СВТН.466961.004-05.02	**) 1  ’ шт.
Генератор контрольной частоты ГКЧ	СВТН.466961.004-06	**) 1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ1	СВТН.466961.004-07.01	**) 1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ2	СВТН.466961.004-07.02	**) 1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ4	СВТН.466961.004-07.03	**) 1 ’ шт.
Сервер хранения эталонных файлов СИГМА-2.СЭФ	СВТН.466961.004-08.01	**) 1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ1-СЭФ	СВТН.466961.004-08.02	**) 1 ’ шт.

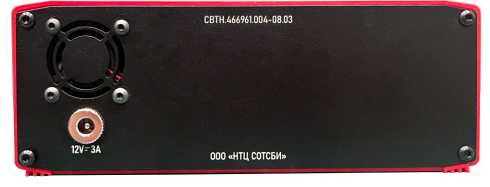

Удаленный блок измерений СИГМА-2.УБИ2-СЭФ	СВТН.466961.004-08.03	**) 1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.04	**) 1 ’ шт.
Имитатор параметров сети передачи данных СИГМА-2.ИС	СВТН.466961.004-09	**) 1 шт.

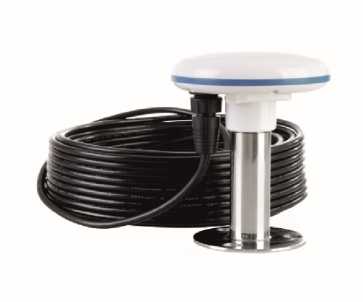

Приемник временной синхронизации радиосигналов ГНСС ГЛОНАСС/GPS	Покупное изделие	***) 1    шт.
Адаптер беспроводной передачи данных (UMTS/LTE)	Покупное изделие	**) 1 шт.
Мобильный ПЭВМ удаленного управления по каналам связи (ноутбук)	Покупное изделие	- **) 1 шт.
Портативный монитор	Покупное изделие	- **) 1 * шт.

Наименование	Обозначение	Количество
Комплект беспроводных устройств ввода/вывода (клавиатура, мышь)	Покупное изделие	**) 1 шт.
Кабель телефонный	Покупное изделие	16 **) шт.
Кабель Ethernet	Покупное изделие	9 **) шт.
Руководство по эксплуатации	СВТН.466961.004РЭ	1 экз.
Паспорт	СВТН.466961.004ПС	1 экз.
Сумка-переноска	Покупное изделие	1 экз.
*) Выбирается при заказе. **) Поставляется по отдельной заявке. ***)  Поставляется по отдельной заявке, тип приемника утвержден в Федеральном информационном фонде по обеспечению единства измерений (рег. № 63278-16 или аналог).

Сведения о методиках (методах) измерений

приведены в разделах 2 - 4 документа СВТН.466961.004 РЭ «Формирователи - измерители соединений СИГМА-2. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

СВТН.466961.004ТУ «Формирователи-измерители СИГМА-2. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») ИНН 3906203407

Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, пом. 14H оф. А

Телефон (812) 273-78-27, Факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Изготовитель

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») ИНН 3906203407

Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, пом. 14H, оф. А

Телефон (812) 273-78-27, Факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

в части вносимых изменений

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, пом. 14Н, оф. А Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312112.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 76360-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «КИБЕР-ШЕРИФ»

Назначение средства измерений

Комплексы аппаратно-программные «КИБЕР-ШЕРИФ» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом, определения текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU) и определения места расположения комплексов.

Описание средства измерений

Принцип действия комплексов:

• - при измерении скорости движения ТС в зоне контроля радиолокационным методом основан на разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

• - при определении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплексы выпускаются в четырех модификациях: CS-SVAR, CS-MVAR, CS-BVAR, CS-BVA. Модификации отличаются конструктивным исполнением, составом и местом размещения при эксплуатации.

CS-SVAR - стационарная модификация. Модификация предназначена для работы в непрерывном режиме и стационарно размещается на опорах, стойках и других элементах обустройства автомобильных дорог. Модификация включает в себя радарный блок тип B1, блок коммутации. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-MVAR - передвижная модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на штативах, треногах и т.п. Модификация представляет собой радарный блок тип B2. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-BVAR - бортовая модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на борту транспортных средств. Модификация включает в себя радарный блок тип C1, видеодатчик, блок питания, коммутационный блок, включающий в себя блок управления и блок безопасности. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-BVA - бортовая модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на борту транспортных средств. Модификация включает в себя видеодатчик, блок питания, коммутационный блок, включающий в себя блок управления и блок безопасности. Данная модификация предназначена для определения текущего времени и места расположения комплексов.

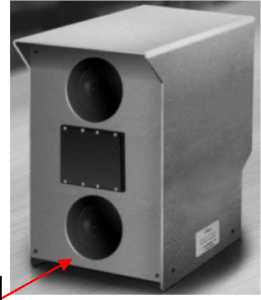

Радарные блоки выполнены в ударопрочных влагозащищенных корпусах. Блок коммутации выполнен в ударопрочном влагозащищенном корпусе. Блок питания выполнен в ударопрочном корпусе. Блок управления выполнен в ударопрочном корпусе. Блок безопасности представляет собой шлюз безопасности ViPNet Coordinator IG10.

На корпусах составных частей комплекса установлены маркировочные таблички, содержащие наименование, модификацию и заводской номер комплекса, тип составной части, дату выпуска, торговую марку изготовителя и знак утверждения типа средства измерений.

Заводской номер комплекса в буквенно-цифровом формате наносится методом лазерного гравирования на маркировочную табличку, установленную на корпусе блока управления, и типографским способом на маркировочную табличку, установленную на корпусе радарного блока.

Нанесение знака поверки на средство измерений не предусмотрено.

Функционально комплексы могут применяться для выявления и фиксации правонарушений: превышение установленной скорости движения ТС; проезд на запрещающий сигнал светофора и невыполнение требования об остановке перед стоп-линией; нарушение правил расположения ТС на проезжей части дороги, встречного разъезда, а также движение по обочинам; выезд на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги; нарушение правил остановки или стоянки ТС.

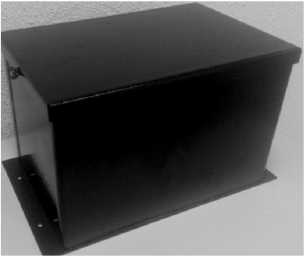

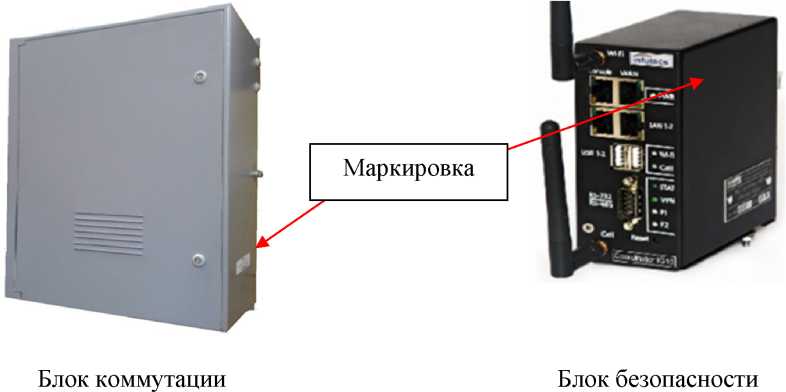

Общий вид составных частей комплекса, места нанесения маркировки, знака утверждения и пломб представлены на рисунках 1 и 2.

Программное обеспечение

Программным обеспечением комплекса является программа «Кибер-Шериф» ПО «Кибер-Шериф» содержит метрологически значимую часть «vkib.bin». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологической части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	vkib.bin
Номер версии (идентификационный номер) метрологически значимой части ПО	4.2.1
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	2F0C726CA64077B1299A06DFFB5120A8

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измеряемых скоростей движения ТС в зоне контроля, км/ч (модификации CS-SVAR, CS-MVAR, CS-BVAR)	от 20 до 300
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля, км/ч (модификации CS-SVAR, CS-MVAR, CS-BVAR)	±2
Пределы допускаемой абсолютной погрешности синхронизации относительно национальной шкалы координированного времени UTC (SU), мс модификация CS-BVA модификация CS-SVAR, CS-MVAR, CS-BVAR	±1000 ±10
Допускаемые границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3, м (все модификации)	±5
Допускаемые границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в динамическом режиме при геометрическом факторе PDOP не более 3, м (модификации CS-BVAR, CS-BVA)	±10

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Зона контроля
длина, м, не более	70
ширина, м, не более	16
Напряжение питания от сети постоянного тока, В	от 8 до 16
Потребляемая мощность, Вт, не более
модификация CS-SVAR	185
модификация CS-MVAR	100
модификация CS-BVAR и CS-BVA	125
Условия эксплуатации
температура окружающего воздуха, °С (радарный блок, блок
коммутации)	от -30 до +40
температура окружающего воздуха, °С (блок управления, блок
безопасности, блок питания, видеодатчик)	от +5 до +40
относительная влажность воздуха при температуре 25, %	до 90
атмосферное давление, кПа	от 60,0 до 106,7
Степень защиты по ГОСТ 14254-2015
радарный блок, блок коммутации	IP65
блок управления, блок безопасности, блок питания, видеодатчик	IP20

Продолжение таблицы 3

Наименование характеристики	Значение
Масса составных частей комплексов, кг, не более
радарный блок тип B1	7
радарный блок тип B2	5
радарный блок тип С1	7
блок управления	5
блок безопасности	2
блок коммутации	8
блок питания	17
видеодатчик	0,5
Габаритные размеры составных частей комплексов, мм, не более
радарный блок тип B1
длина	210
ширина	130
высота	130
радарный блок тип B2
длина	210
ширина	330
высота	310
радарный блок тип C1
длина	410
ширина	330
высота	130
блок управления
длина	105
ширина	265
высота	255
блок безопасности
длина	120
ширина	52
высота	132
блок коммутации
длина	330
ширина	580
высота	710
блок питания
длина	360
ширина	240
высота	240
видеодатчик
длина	105
ширина	60
высота	70

Знак утверждения типа наносится

на маркировочную таблицу, расположенную на корпусе, а также типографским способом на титульный лист паспорта.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплексы аппаратно-программные «КИБЕР-ШЕРИФ»	САПБ.469579.003-01	1 шт.
модификация CS-SVAR или модификация CS-MVAR или модификация CS-BVAR или модификация CS-BVA
Паспорт	САПБ.469579.003-01 ПС	1 экз.
Методика поверки		1 экз.
Руководство по эксплуатации	САПБ.469579.003-01 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 документа САПБ.469579.003-01 РЭ «Комплексы аппаратнопрограммные «КИБЕР-ШЕРИФ». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

САПБ.469579.003-01ТУ Комплексы аппаратно-программные «КИБЕР-ШЕРИФ». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Арсенал 67» (ООО «Арсенал 67») ИНН 6732077490

Адрес производства: 214014, г. Смоленск, ул. Твардовского д. 13, эт. 4 Юридический адрес: 214014, г. Смоленск, ул. Мира, д. 6, кв. 3

Тел/факс: 89101177414

E-mail: sv@arsenal67.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес:   141570, Московская обл., Солнечногорский р-н,

п/о Менделеево

Телефон/факс: +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 72482-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули весовые дискретного действия для дозирования и фасовки МО

Назначение средства измерений

Модули весовые дискретного действия для дозирования и фасовки МО (далее- модули) предназначены для дозирования и фасовки сыпучих продуктов весовым способом в полуавтоматическом режиме.

Описание средства измерений

Принцип действия модулей основан на преобразовании значения массы дозируемого продукта в электрический сигнал посредством тензодатчиков, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого продукта в единицах массы на панели управления оператора шкафа управления.

Конструктивно модули состоят из несущей конструкции - рамы, питателя (шнекового или ленточного), грузоприемного устройства, мешкодержателя (для дозирования в открытые бумажные, полиэтиленовые или тканевые мешки) и системы управления (шкафа управления).

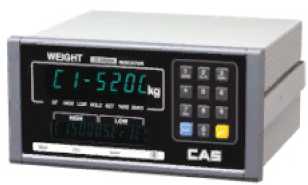

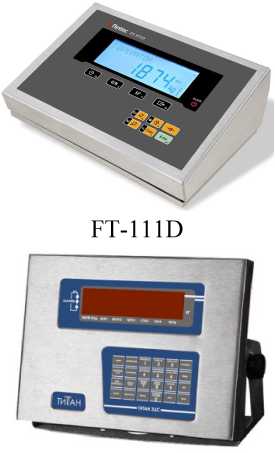

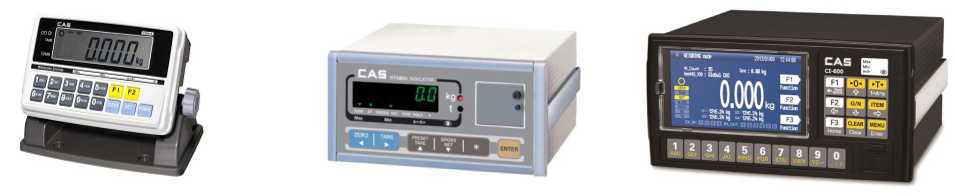

Система управления оснащена панелью управления оператора с цифровой индикацией и выполняет следующие функции:

• - управление процессом дозирования;

• - обработка и отображение результатов взвешивания;

• - индикация режимов работы модуля.

Дозируемые продукты - с насыпной плотностью от 250 до 1500 кг/м³ с размерами гранул не более 250 мм, массой куска до 0,007 кг и влажностью не более 15%.

Время цикла дозирования регулируется системой управления.

Модули выпускаются в трех модификациях, отличающихся пределами дозирования продуктов, габаритными размерами и массой модуля.

Каждая модификация имеет несколько вариантов исполнений, в зависимости от характеристик дозируемого продукта и конструктивных особенностей модулей, с добавлением к условному обозначению соответствующего числа и буквы:

• - по производительности: мешков/час;

• - по исполнению питателя: Ш - шнековый; Л - ленточный.

Пример обозначения: МО-25-240-Ш Модуль с пределами дозирования от 15 до 30 кг, с производительностью 240 мешков в час и со шнековым питателем.

В грузоприемном устройстве модулей используются следующие датчики весоизмерительные тензорезисторные серии Т производства ЗАО «Весоизмерительная компания «Тензо-М» (номер в Федеральном информационном фонде по обеспечению единства измерений 53838-13), в системе управления используется модуль тензоизмерительный Siwarex производства фирмы «Siemens», Германия (номер в Федеральном информационном фонде по обеспечению единства измерений 50385-12).

Заводской номер в виде цифрового обозначения наносится заготовку-табличку (шильд), который крепится на раму. Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1.

Программное обеспечение

Идентификационное наименование ПО и номер версии высвечивается при его включении или при обращении к соответствующему подпункту меню.

Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы модуля, вывод данных на табло панели управления.

ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновление ПО в процессе эксплуатации не предусмотрено.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МДиФ 3.3
Номер версии ПО (идентификационный номер)	не ниже 3.3
Цифровой идентификатор ПО	-

Конструкция моделей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Рисунок 1 - Общий вид модулей весовых дискретного действия для дозирования и фасовки МО и место нанесения заводского номера

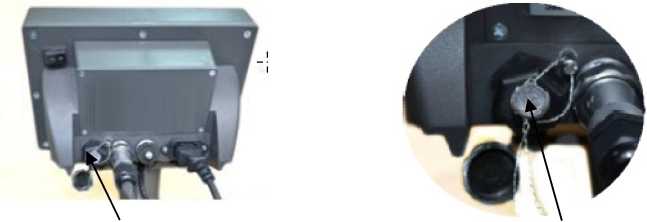

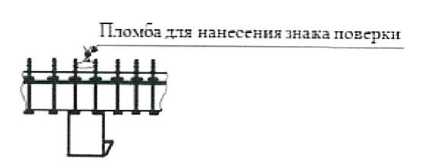

Пломбирование модулей весовых дискретного действия для дозирования и фасовки МО не предусмотрено.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики для модулей
	МО-50		МО-25	МО-15
Цена деления шкалы (d), кг	0,05		0,02	0,02
Наибольший предел (Max), кг	60		30	15
Наименьший предел (Min), кг	25		15	5
Максимально допустимое отклонение каждой
дозы от среднего, при первичной поверке (при эксплуатации), для массы дозы
св. 5 кг до 10 кг включ.		±0,6 % (±0,75 %)
св. 10 кг до 15 кг включ.			±60 г (±75 г)
св. 15 кг до Max включ.		±0,4 % (±0,5 %)
Максимально    допускаемая    погрешность заданного значения (погрешность установки),
для массы дозы
св. 5 кг до 10 кг включ.			±0,1875 %
св. 10 кг до 15 кг включ.			± 18,75 г
св. 15 кг до Max включ.			± 0,125 %
Время цикла дозирования, с, не более	40		30	30

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение характеристики для модулей
	МО-50	МО-25	МО-15
Техническая     производительность,     кг/ч, (насыпная плотность продукта 750 кг/м3) при фасовке
- 90 мешков / ч	4500
- 120 мешков / ч	6000	3000	1800
- 150 мешков / ч	7500
- 180 мешков / ч	9000	4500	2700
- 240 мешков / ч	12000	6000	3600
Время цикла дозирования, при максимальной технической производительности, с, не более	15	15	15
Параметры электрического питания:
- напряжение переменного тока, В		380±10 %
- частота, Г ц		50±0,4
Потребляемая мощность, кВ^А, не более	5,5
Габаритные размеры, мм, не более
- длина	2010	2250	2200
- ширина	1735	1600	1555
- высота	3885	3250	3200
Масса, кг, не более	1300	1300	990
Условия эксплуатации
- температура окружающей среды, С		от +5 до +35
- относительная влажность, %, не более		80
Средний полный срок службы, лет, не менее	10

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт.
Модуль весовой дискретного действия для дозирования и фасовки	МО	1
Руководство по эксплуатации	97.176КВ-00.00.00РЭ	1
Методика поверки	МП 38-241-2018	1

Сведения о методиках (методах) измерений

приведены в разделе «1.1.5 Устройство и работа» 97.176КВ-00.00.00РЭ «Модули весовые дискретного действия для дозирования и фасовки МО. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31.002-14497576-2017 Модули весовые дискретного действия для дозирования и фасовки МО. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»)

ИНН 6678049565

Адрес: 620017, г. Екатеринбург, пр-кт Космонавтов 11Б, лит. Д

Телефон (факс): (343) 385 65 83

Web-сайт: www.technex.ru

E-mail: mail@technex.ru

Испытательный центр

ФГУП «Уральский научно-исследовательских институт метрологии»

(ФГУП УНИИМ»)

Адрес: 620000. г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): (343) 350-26-18, (343) 350-20-39

Web-сайт: http|://www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2

Тел.: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 55627-13 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия вагонные БАМ

Назначение средства измерений

Весы неавтоматического действия вагонные БАМ (далее — весы) предназначены для измерений массы железнодорожных вагонов, вагонеток и другого железнодорожного транспорта.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких (до пяти) взвешивающих секций, а также (при необходимости) промежуточных и подъездных секций. Каждая секция представляет собой опорную металлическую раму с участком рельсового пути. Каждая взвешивающая секция опирается на четыре аналоговых или цифровых тензорезистор-ных весоизмерительных датчика (далее — датчики). Секции устанавливаются на единый железобетонный фундамент или на металлическую опорную раму в нижнем строении железнодорожного пути.

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству напрямую или через соединительную коробку.

При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011), а при использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ Р OIML R 76-1-2011) или устройство обработки аналоговых данных (Т.2.2.3 ГОСТ Р OIML R 76-1-2011).

Индикаторы, используемые в составе весов:

• - приборы весоизмерительные CI, модификации CI-200A, CI-5010A, CI-5200A, CI 6000A, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег. № 5096812);

• - приборы весоизмерительные FT, модификации FT-11, FT-111, изготавливаемые фирмой «Flintec GmbH», Германия (рег. № 58487-14);

• - приборы весоизмерительные WE модификация WE2110, изготавливаемые фирмой "Hottinger Baldwin Messtechnik GmbH", Германия (рег. № 61808-15);

• - приборы весоизмерительные WTX110, модификация WTX110-A, изготавливаемые фирмой "Hottinger Baldwin Messtechnik GmbH", Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН Н, изготовляемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону (рег. № 72048-18).

Устройства обработки аналоговых данных, используемые в составе весов:

- устройство обработки аналоговых данных МВ110, изготавливаемые ООО «Производственное объединение Овен», г.Москва (рег.№51291-12).

Аналоговые датчики, используемые в составе весов совместно с любым из индикаторов или устройств обработки аналоговых данных:

• - датчики весоизмерительные тензорезисторные WBK, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег.№ 56685-14);

• - датчики весоизмерительные сжатия RC3, изготавливаемые фирмой «Flintec GmbH», Германия (рег.№ 50843-12);

• - датчики весоизмерительные тензорезисторные С, модификация C16A, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия (рег. № 67871-17);

• - датчики весоизмерительные тензорезисторные ZS, изготавливаемые фирмы «Keli SENSING TECHNOLOGY (NINGBO) CO., Ltd.», Китай (рег. № 75819-19);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации BM14G, HM14H1, изготавливаемые фирмой «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (рег. № 55371-19);

• - датчики весоизмерительные МВ 150, изготавливаемые ЗАО «Весоизмерительная компания «Тензо-М», Московская обл., п. Красково (Госреестр № 44780-10).

Терминалы и цифровые датчики, используемые в составе весов совместно:

• - терминалы весоизмерительные CI, NT, модификации CI-201D или NT-580D, или CI600D (рег. № 54472-13), и датчики весоизмерительные тензорезисторные WBK-D (рег. № 54471-13), изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея;

-приборы весоизмерительные FT, модификации FT-11D, FT-111D (рег. № 58487-14), и датчики весоизмерительные цифровые сжатия RC3D (рег. № 50843-12), изготавливаемые фирмой «Flintec GmbH», Германия;

• - приборы весоизмерительные DIS2116 (рег. № 61809-15) или WTX110-D и датчики весоизмерительные тензорезисторные С, модификация C16i (рег. № 67871-17), изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН 3Ц (рег.№ 72048-18), изготавливаемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону и датчики весоизмерительные тен-зорезисторные Digital Load Cell, модификации DBM14G, DHM14H1 (рег. № 55634-19) фирмы «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), Китай.

Весы выпускаются как во взрывозащищенном исполнении, так и не во взрывозащищенном исполнении.

Весы, в состав которых входит устройство обработки аналоговых данных МВ110, состоят из нескольких (2, 3, 4) одинаковых взвешивающих секций, а также (при необходимости) промежуточных и подъездных секций. Весы с устройством обработки аналоговых данных МВ110 имеют дополнительный режим взвешивания, при котором взвешивающие секции работают независимо, устройство обработки аналоговых данных МВ110 одновременно фиксирует и передает результаты измерений массы каждой весоизмерительной секцией.

Общий вид ГПУ весов представлен на рисунке 1, общий вид электронных весоизмерительных устройств представлен на рисунке 2, 3, 4.

Рисунок 2 — Общий вид электронных весоизмерительных устройств

Рисунок 4 — Общий вид электронных весоизмерительных устройств

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р OIML R 76-1-2011:

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство уравновешивания тары: устройство компенсации массы тары для устройств WE2110, устройство выборки массы тары — для других устройств (T.2.7.4.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - устройство индикации отклонения от нуля — при использовании устройств весоизмерительных CI, терминалов весоизмерительных CI, NT (4.5.5);

• - показывающее устройство с расширением — при использовании электронных весоизмерительных устройств FT-11(D), DIS2116 (Т.2.6).

Модификации весов имеют обозначения вида БАМ Мах I.(Д/\;И)-Е\. где: Мах — максимальная нагрузка, т (30; 60; 100, 150; 200);

L — длина платформы, м (от 3,0 до 25,0);

N - количество датчиков весоизмерительных(4, 8, 12, 16, 20);

Ex (может отсутствовать) — взрывозащищенное исполнение;

Д - обозначение типа весоизмерительных датчиков:

1С - датчики весоизмерительные тензорезисторные WBK фирмы «CAS Corporation Ltd.», Республика Корея;

2С - датчики весоизмерительные тензорезисторные WBK-D фирмы «CAS Corporation Ltd.», Республика Корея;

1F - датчики весоизмерительные сжатия RC3 фирмы «Flintec GmbH», Германия;

2F - датчики весоизмерительные цифровые сжатия RC3D фирмы «Flintec GmbH», Германия;

1H - датчики весоизмерительные тензорезисторные С16А фирмы «Hottinger Baldwin Messtech-nik GmbH», Германия;

2H - датчики весоизмерительные тензорезисторные C16i фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

1K - датчики весоизмерительные тензорезисторные ZS, фирмы «Keli SENSING TECHNOLOGY (NINGBO) CO., Ltd.», Китай;

1Z - датчики весоизмерительные тензорезисторные BM14G фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

2Z - датчики весоизмерительные тензорезисторные HM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

3Z - датчики весоизмерительные тензорезисторные DBM14G фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

4Z - датчики весоизмерительные тензорезисторные DHM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

1Т - датчики весоизмерительные МВ 150 ЗАО «Весоизмерительная компания «Тензо-М», Московская обл., п. Красково.

И - обозначение типа электронного весоизмерительного устройства:

• 1 - индикаторы весоизмерительные CI-200A фирмы «CAS Corporation», Республика Корея;

• 2 - индикаторы весоизмерительные CI-5010A фирмы «CAS Corporation», Республика Корея;

• 3 - индикаторы весоизмерительные CI-5200A фирмы «CAS Corporation», Республика Корея;

• 4 - индикаторы весоизмерительные CI-6000A фирмы «CAS Corporation», Республика Корея;

• 5 - терминалы весоизмерительные CI-201D фирмы «CAS Corporation», Республика Корея;

• 6 - терминалы весоизмерительные NT-580D фирмы «CAS Corporation», Республика Корея;

• 7 - терминалы весоизмерительные CI-600D фирмы «CAS Corporation», Республика Корея;

• 8 - приборы весоизмерительные FT11 фирмы «Flintec GmbH», Германия;

• 9 - приборы весоизмерительные FT11D фирмы «Flintec GmbH», Германия;

• 10 - приборы весоизмерительные FT-111 фирмы «Flintec GmbH», Германия;

11- приборы весоизмерительные FT-111D фирмы «Flintec GmbH», Германия;

• 12 - приборы весоизмерительные WE2110 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 13 - приборы весоизмерительные DIS2116 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 14 - приборы весоизмерительные WTX-110, фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 15 - приборы весоизмерительные Титан Н ООО «ЗЕМИК», г. Ростов-на-Дону;

• 16 - приборы весоизмерительные ТИТАН 3Ц ООО «ЗЕМИК», г. Ростов-на-Дону;

• 17 - устройство обработки аналоговых данных МВ110 фирмы ООО «Производственное объединение Овен», г. Москва.

Индикаторы CI-200A, CI-5010A, CI-5200A, CI-6000A, терминалы CI-201D, NT-580D, CI-600D, приборы FT 11, FT11D, FT 111, FT 111D, WE2110, WTX 110, ТИТАН Н, ТИТАН 3Ц имеют последовательные интерфейсы RS232, RS422/485 для подключения весов к персональному компьютеру, принтеру. Приборы FT 11, FT11D, FT 111, FT 111D, WTX 110 могут иметь интерфейсы передачи данных Ethernet TCP/IP. Устройство обработки аналоговых данных МВ110 имеет интерфейсы передачи данных RS-485/RS-232.

Маркировка весов производится на металлическом шильде заводским способом, закрепленном на боковой поверхности грузоприемного устройства, на котором нанесено:

• - наименование или товарный знак предприятия-изготовителя;

• - обозначение весов;

• - знак утверждения типа;

• - класс точности весов;

• - заводской номер весов в цифровом формате;

• - максимальная нагрузка (Max, Мах1/Мах2);

• - минимальная нагрузка (Min);

• - поверочный интервал (е, е1/е2);

• - обозначение ТУ;

• - год выпуска весов;

• - номер версии программного обеспечения.

После поверки индикаторы пломбируются пломбой или разрушаемой наклейкой, закрывающей доступ внутрь корпуса (рисунок 5, 6).

Знак поверки в виде клейма наносится на заднюю панель индикатора на пломбу или разрушаемую наклейку (рисунок 5, 6).

Рисунок 6 — Схема пломбировки от несанкционированного доступа с помощью разрушаемой наклейки и нанесения оттиска клейма

Программное обеспечение

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы или разрушаемой наклейки (Рисунок 5, 6).

Идентификация ПО: номер версии ПО отображается на дисплее весоизмерительного устройства при включении весов.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 — Идентификационные данные (признаки) программного обеспечения

Идентификационные данные (признаки)	Значения
	CI-5010A, CI-5200A	CI- 200A	CI- 6000A	CI 201D	NT-580D	CI600D	МВ-110
Идентификационное							МВ110_4ГО
наименование	-	-	-	-	-	-	_007_factory.
программного обеспечения							hex
Номер версии (иден-				2.02,	2.03,	1.00,
тификационный но-	1.0010,	1.20,	1.01,	2.03,	2.04,	1.01,
мер) программного	1.0020,	1.21,	1.02,	2.04,	2.05,	1.02,	V0.07
обеспечения*	1.0030	1.22	1.03	2.05,	2.06,	1.03,
				2.06	2.07	1.04
Цифровой иденти-							B1DF5549A
фикатор программ-							F7B412341D
ного обеспечения							50D238E123
							7BB

* Номер версии программного обеспечения должен быть не ниже указанного

Таблица 2 — Идентификационные данные (признаки) программного обеспечения

Идентификационные данные (признаки)	Значения
	WE2110	DIS2116	WTX- 110	FT-11; FT-11D	FT-111, FT-111D	ТИТАН Н	ТИТАН 3Ц
Идентификационное наименование программного обеспечения	-	-	-	-	-	-	-
Номер версии (идентификационный номер) программного обеспечения*	P5x**	Р1хх**	2.0.1	01.XX** 02.XX**	01.XX**	643Ax**	UER 3.6x**
Цифровой идентификатор программного обеспечения	-	-	-	-	-	-	-

* Номер версии программного обеспечения должен быть не ниже указанного. **Обозначения не относятся к метрологически значимому ПО, принимают значения от 0 до 9.

Метрологические и технические характеристики

Таблица 3 — Метрологические характеристики

Наименование характеристики	Значение
Класс точности весов по ГОСТ OIML R 76-1-2011	средний
Повторяемость (размах) показаний	|mPe|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более	4 % от Max
Диапазон устройства первоначальной установки нуля, не более	20 % от Max
Диапазон устройства уравновешивания тары	от 0 до Max

Таблица 4— М	етрологические характеристики весов
Обозначение весов	Макси-маль-ная нагруз ка, Max, т	Мини-маль-ная нагру зка, Min, кг	Дей-стви-тельная цена деления (d), поверочный интервал (е), кг	Интервалы взвешивания, кг	Пределы до-пускаемой по-грешности при поверке*, кг	Число поверочных интервалов (n)
БАМ-30- ЦД/N; И)	30	200	10	от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ.	±5 ±10 ±15	3000
БАМ-60- ЦД/N; И)	60	400	20	от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ.	±10 ±20 ±30	3000

Продолжение таблицы 4

Обозначение весов	Макси-маль-ная нагруз ка, Max, т	Мини-маль-ная нагру зка, Min, кг	Дей-стви-тельная цена деления (d), поверочный интервал (е), кг	Интервалы взвешивания, кг	Пределы до-пускаемой по-грешности при поверке*, кг	Число поверочных интервалов (n)
БАМ-100- L(m и)	100	1000	50	от 1000 до 25000 включ. св. 25000 до 100000 включ.	±25 ±50	2000
БАМ-150- ЦД/N; И)	150	1000	50	от 1000 до 25000 включ. св. 25000 до 100000 включ. св. 100000 до 150000 включ.	±25 ±50 ±75	3000
БАМ-200- L(m и)	200	2000	100	от 2000 до 50000 включ. св. 50000 до 200000 включ.	±50 ±100	2000
* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 5 - Метрологические характеристики взвешивающей секции, входящей в состав весов,

состоящих из двух взвешивающих секций и устройства обработки аналоговых данных МВ110

Обозначение весов		Макси-маль-ная нагру зка, т	Мини-маль-ная нагру зка, кг	Дей-стви-тельная цена деления (d) , по-вероч- ный интервал (e) , кг	Интервалы взвешивания, кг	Пределы допускаемой по-грешности при поверке*, кг	Число пове-роч-ных интер-валов (n)
БАМ-60- L(mn)	весы	60	400	20	от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ.	±10 ±20 ±30	3000
	взвешивающая секция	30	200	10	от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ.	±5 ±10 ±15	3000

Продолжение таблицы 5

Обозначение весов		Макси-маль-ная нагру зка, т	Мини-маль ная нагр узка, кг	Дей-стви-тельная цена деления (d), по-вероч-ный интервал (е), кг	Интервалы взвешивания, кг	Пределы допускаемой по-грешности при поверке*, кг	Число пове-роч-ных интер-валов (n)
	весы	100	1000	50	от 1000 до 25000 включ. св. 25000 до 100000 включ.	±25 ±50	2000
БАМ-100- L(mn)	взвешивающая	30/60	200	10/20	от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. св. 30000 до 40000 включ.	±5 ±10 ±15 ±20 ±30	3000/ 3000
	секция				св. 40000 до 60000 включ.
					от 1000 до 25000 включ.	±25
	весы	150	1000	50	св. 25000 до 100000 включ.	±50	3000
БАМ-150- L(mn)					св. 100000 до 150000 включ.	±75
	взве-шива-	60/80	400	20/50	от 400 до 10000 включ. св. 10000 до 40000 включ.	±10 ±20	3000/
	ющая				св. 40000 до 60000 включ.	±30	1600
	секция				св. 60000 до 80000 включ.	±50
	весы	200	2000	100	от 2000 до 50000 включ. св. 50000 до 200000 включ.	±50 ±100	2000
БАМ-200-	взве-				от 400 до 10000 включ.	±10
L(mn)	шива-	60/10	400	20/50	св. 10000 до 40000 включ.	±20	3000/
	ющая	0			св. 40000 до 60000 включ.	±30	2000
	секция				св. 60000 до 100000 включ.	±50

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 6 - Метрологические характеристики взвешивающей секции, входящей в состав весов, состоящих из трех взвешивающих секций и устройства обработки аналоговых . данных МВ110

Обозначение весов		Макси-маль-ная нагру зка, т	Мини-маль ная нагр уз ка, кг	Дей-стви-тельная цена деления (d) , по-вероч- ный интервал (e) , кг	Интервалы взвешивания, кг	Пределы допускаемой по-грешности при поверке*, кг	Число пове-роч-ных интер-валов (n)
БАМ-60- L(mn)	весы	60	400	20	от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ.	±10 ±20 ±30	3000
	взвешивающая секция	30	200	10	от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ.	±5 ±10 ±15	3000
БАМ-100- L(mn)	весы	100	1000	50	от 1000 до 25000 включ. св. 25000 до 100000 включ.	±25 ±50	2000
	взвешивающая секция	30/40	200	10/20	от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. св. 30000 до 40000 включ.	±5 ±10 ±15 ±20	3000/ 2000
БАМ-150- L(mn)	весы	150	1000	50	от 1000 до 25000 включ. св. 25000 до 100000 включ. св. 100000 до 150000 включ.	±25 ±50 ±75	3000
	взвешивающая секция	30/60	200	10/20	от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. св. 30000 до 40000 включ. св. 40000 до 60000 включ.	±5 ±10 ±15 ±20 ±30	3000/ 3000
БАМ-200- L(mn)	весы	200	2000	100	от 2000 до 50000 включ. св. 50000 до 200000 включ.	±50 ±100	2000
	взвешивающая секция	60/80	400	20/50	от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ. св. 60000 до 80000 включ.	±10 ±20 ±30 ±50	2000/ 1600

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 7 - Метрологические характеристики взвешивающей секции, входящей в состав весов, состоящих из четырех взвешивающих секций и устройства обработки аналоговых данных

МВ110

Обозначение весов		Мак си-маль ная нагр уз ка, т	Мини-маль ная нагр уз ка, кг	Дей-стви-тельная цена деления (d) , по-вероч- ный интервал (e) , кг	Интервалы взвешивания, кг	Пределы допускаемой по-грешности при поверке*, кг	Число по-ве-роч-ных интер-валов (n)
					от 400 до 10000 включ.	±10
БАМ-60-	весы	60	400	20	св. 10000 до 40000 включ.	±20	3000
					св. 40000 до 60000 включ.	±30
L(#N;17)
	взвеши-				от 100 до 2500 включ.	±2,5
	вающая	15	100	5	св. 2500 до 10 000 включ.	±5	3000
	секция				св. 10 000 до 15 000 включ.	±7,5
	весы	100	1000	50	от 1000 до 25000 включ. св. 25000 до 100000 включ.	±25 ±50	2000
БАМ-100-					от 100 до 2500 включ.	+2,5
	взвеши-	15/3 0			св. 2500 до 10000 включ.	+5	3000
L(#N;17)	вающая		100	5/10	св. 10000 до 15000 включ.	+7,5	/
	секция				св. 15000 до 20000 включ.	±10	3000
					св. 20000 до 30000 включ.	±15
					от 1000 до 25000 включ.	±25
	весы	150	1000	50	св. 25000 до 100000 включ.	±50	3000
БАМ-150-					св. 100000 до 150000 включ.	±75
					от 200 до 5000 включ.	+5
L(mn)	взвеши-	30/4	200	10/20	св. 5000 до 20000 включ.	+10	3000
	вающая	0			св. 20000 до 30000 включ.	+15	/
	секция				св. 30000 до 40000 включ.	±20	2000
	весы	200	2000	100	от 2000 до 50000 включ. св. 50000 до 200000 включ.	±50 ±100	2000
БАМ-200-					от 200 до 5000 включ.	+5
	взвеши-	30/6 0			св. 5000 до 20000 включ.	+10	3000
L(#N;17)	вающая		200	10/20	св. 20000 до 30000 включ.	+15	/
	секция				св. 30000 до 40000 включ.	±20	3000
					св. 40000 до 60000 включ.	±30

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания от сети переменного тока: - напряжение, В	от 85 до 264
- частота, Г ц	от 49 до 60
Потребляемая мощность, В^А, не более	20
Условия эксплуатации весов: - предельные значения температуры грузоприемного устройства c датчиками весоизмерительными тензорезисторными BM14G, HM14H1, DBM14G, DHM14H1 (Tmin, Tmax), °С	-30; +40
- предельные значения температуры грузоприемного устройства c датчиками весоизмерительными тензорезисторными ZS, WBK-D (Tmin, Tmax), °С	-40; +40
- предельные значения температуры грузоприемного устройства c датчиками весоизмерительными тензорезисторными WBK, RC3, RC3D (Tmin, Tmax), °С	-40; +50
- предельные значения температуры грузоприемного устройства c датчиками весоизмерительными тензорезисторными C16A, C16i (Tmin, Tmax), °С	-50; +50
- предельные значения температуры грузоприемного устройства c датчиками весоизмерительными МВ 150 (Tmin, Tmax), °С	-30; +40
- предельные значения температуры для индикаторов, терминалов, приборов весоизмерительных (Tmin, Tmax), °С	-10; +40
- предельные значения температуры для устройств обработки аналоговых данных МВ-110 (Tmin, Tmax), °С	-20; +55
- относительная влажность воздуха при 35 °С, %, не более	80
Вероятность безотказной работы за 2000 ч	0,95
Средний срок службы, лет	15
Маркировка взрывозащиты	II Gb T4

Знак утверждения типа наносится

заводским способом на маркировочные таблички, расположенные на корпусе ГПУ и/или электронного весоизмерительного устройства, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
1 Весы неавтоматического действия вагонные	БАМ	1 шт.
2 Руководство по эксплуатации (совмещённое с паспортом)	РЭ 4274-008 22534564-07	1 экз.
3 Руководство по эксплуатации электронного весоизмерительного устройства (в соответствии с составом весов)	-	1 экз.

Сведения о методиках (методах) измерений

приведены в раздел 2 «Использование по назначению» документа «Весы неавтоматического действия вагонные БАМ. Руководство по эксплуатации» РЭ 4274-008-22534564-07.

Методика измерений «Методика измерений массы вагонов при потележечном взвешивании в статическом режиме на весах неавтоматического действия вагонных БАМ» (рег. № ФР.1.28.2023.45090).

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 4274-008-22534564-07 Весы неавтоматического действия вагонные БАМ и БАМ-Ех. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Волгоградский Завод Весоизмерительной Техники» (ООО «Волгоградский Завод Весоизмерительной Техники»)

ИНН 3446010280

Адрес: 400075, г. Волгоград, ул. Жигулевская, д. 10

Телефон: (8442) 91-21-21

Е-mail: vzvt@vzvt.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологический службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437- 56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Регистрационный № 78264-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Прицепы и полуприцепы-цистерны УСТ 9465

Назначение средства измерений

Прицепы и полуприцепы-цистерны УСТ 9465 (далее - ПЦ и ППЦ) являются мерой полной вместимости, предназначены для транспортирования и кратковременного хранения нефтепродуктов, нефтесодержащих жидкостей и нефти c плотностью не более 1 г/см³.

Описание средства измерений

ПЦ и ППЦ являются мерой полной вместимости и изготавливаются в зависимости от грузоподъемности транспортных средств и подвижных составов. Конструкция цистерны может быть выполнена в поперечном сечении в виде чемоданообразной, овальной, эллиптической или круглой формы, состоящая из обечайки и двух днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции и может состоять из одной или нескольких секций. Максимальное количество секций - 10. Каждая секция может иметь разную номинальную вместимость. Корпус цистерны изготовлен из стали (или алюминиевого сплава), внутри которого установлены перегородки, выполняющие так же роль поперечных волнорезов для гашения гидравлических ударов во время движения. Снаружи корпус цистерны ПЦ и ППЦ может быть тепло изолирован при помощи различных теплоизоляционных материалов (минеральная вата и другие тепло-пароизоляционные материалы). Наружная обшивка теплоизоляционных материалов может быть выполнена из листов нержавеющей, оцинкованной или иной стали или алюминиевого сплава с последующим покрытием.

В верхней части цистерны или в каждой ее секции (при наличии нескольких секций) приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части цистерны (или секций) установлены донные клапаны. На цистерне имеется площадка обслуживания в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.

Наполнение ПЦ и ППЦ может осуществляться через заливной люк горловины или через систему нижнего налива при использовании внешнего или собственного насоса. Опорожнение цистерны ПЦ и ППЦ происходит самотеком или при помощи насоса.

	ПЦ	и ППЦ выпускаются в следующих модификациях:							ПЦ	УСТ	9465-100,
ПЦ	УСТ	9465-101,	ПЦ	УСТ	9465-102,	ПЦ	УСТ	9465-103,	ПЦ	УСТ	9465-104,
ПЦ	УСТ	9465-105,	ПЦ	УСТ	9465-106,	ПЦ	УСТ	9465-107,	ПЦ	УСТ	9465-108,
ПЦ	УСТ	9465-109,	ПЦ	УСТ	9465-110,	ПЦ	УСТ	9465-111,	ПЦ	УСТ	9465-112,
ПЦ	УСТ	9465-113,	ПЦ	УСТ	9465-114,	ПЦ	УСТ	9465-115,	ПЦ	УСТ	9465-116,
ПЦ	УСТ	9465-117,	ПЦ	УСТ	9465-118,	ПЦ	УСТ	9465-119,	ПЦ	УСТ	9465-120,
ПЦ	УСТ	9465-121,	ПЦ	УСТ	9465-122,	ПЦ	УСТ	9465-123,	ПЦ	УСТ	9465-124,
ПЦ	УСТ	9465-125,	ПЦ	УСТ	9465-126,	ППЦ	УСТ	9465-100,	ПЦ	УСТ	9465-127,
ППЦ	УСТ	9465-101,	ПЦ	УСТ	9465-128,	ППЦ	УСТ	9465-102,	ПЦ	УСТ	9465-129,
ППЦ	УСТ	9465-103,	ПЦ	УСТ	9465-130,	ППЦ	УСТ	9465-104,	ПЦ	УСТ	9465-131,

ППЦ	УСТ	9465-105,	ПЦ	УСТ	9465-132, ППЦ	УСТ	9465-106,	ПЦ	УСТ	9465-133,
ППЦ	УСТ	9465-107,	ПЦ	УСТ	9465-134, ППЦ	УСТ	9465-108,	ПЦ	УСТ	9465-135,
ППЦ	УСТ	9465-109,	ПЦ	УСТ	9465-136, ППЦ	УСТ	9465-110,	ПЦ	УСТ	9465-137,
ППЦ	УСТ	9465-111,	ПЦ	УСТ	9465-138, ППЦ	УСТ	9465-112,	ПЦ	УСТ	9465-139,
ППЦ	УСТ	9465-113,	ПЦ	УСТ	9465-140, ППЦ	УСТ	9465-114,	ПЦ	УСТ	9465-141,
ППЦ	УСТ	9465-115,	ПЦ	УСТ	9465-142, ППЦ	УСТ	9465-116,	ПЦ	УСТ	9465-143,
ППЦ	УСТ	9465-117,	ПЦ	УСТ	9465-144, ППЦ	УСТ	9465-118,	ППЦ	УСТ	9465-119,
ППЦ	УСТ	9465-120,	ППЦ	УСТ	9465-121, ППЦ	УСТ	9465-122,	ППЦ	УСТ	9465-123,
ППЦ	УСТ	9465-124,	ППЦ	УСТ	9465-125, ППЦ	УСТ	9465-126,	ППЦ	УСТ	9465-127,
ППЦ	УСТ	9465-128,	ППЦ	УСТ	9465-129, ППЦ	УСТ	9465-130,	ППЦ	УСТ	9465-131,
ППЦ	УСТ	9465-132,	ППЦ	УСТ	9465-133, ППЦ	УСТ	9465-134,	ППЦ	УСТ	9465-135,
ППЦ	УСТ	9465-136,	ППЦ	УСТ	9465-137, ППЦ	УСТ	9465-138,	ППЦ	УСТ	9465-139,
ППЦ	УСТ	9465-140,	ППЦ	УСТ	9465-141, ППЦ	УСТ	9465-142,	ППЦ	УСТ	9465-143,
ППЦ	УСТ	9465-144,	ППЦ	УСТ	9465-145, ППЦ	УСТ	9465-146,	ППЦ	УСТ	9465-147,
ППЦ	УСТ	9465-148,	ППЦ	УСТ	9465-149, ППЦ	УСТ	9465-150,	ППЦ	УСТ	9465-151,
ППЦ	УСТ	9465-152,	ППЦ	УСТ	9465-153, ППЦ	УСТ	9465-154,	ППЦ	УСТ	9465-155,
ППЦ	УСТ	9465-156,	ППЦ	УСТ	9465-157, ППЦ	УСТ	9465-158,	ППЦ	УСТ	9465-159,
ППЦ	УСТ	9465-160,	ППЦ	УСТ	9465-161, ППЦ	УСТ	9465-162,	ППЦ	УСТ	9465-163,

ППЦ УСТ 9465-164, ППЦ УСТ 9465-165, ППЦ УСТ 9465-166, ППЦ УСТ 9465-167, которые отличаются геометрическими размерами и номинальной вместимостью.

Общий вид ПЦ и ППЦ представлен на рисунках 1-3.

Схема пломбировки от несанкционированного доступа представлена на рисунках 4, 5.

Заводской номер ПЦ и ППЦ наносится на табличку цистерны механическим или лазерным способом, расположенную справа или слева цистерны.

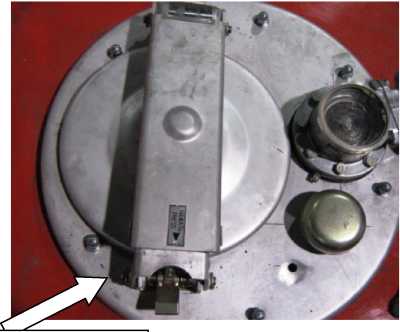

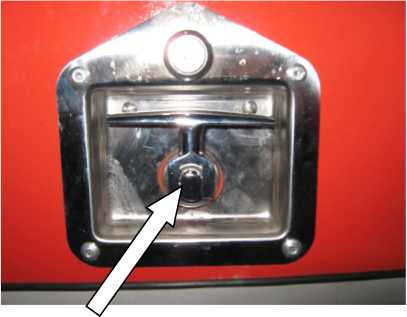

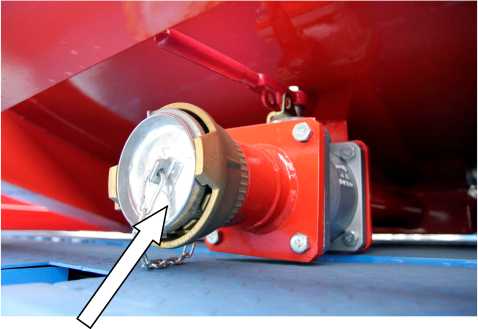

Место пломбирования

Предусмотрено нанесение знака поверки на ПЦ или ППЦ. Схема пломбировки, предотвращающая доступ к узлам регулировки, и обозначение места нанесения знака поверки представлены на рисунке 6. Пломбы устанавливаются организацией, осуществляющей поверку, с нанесением знака поверки ударным способом.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Модификация	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ	ПЦУСТ
	9465-100	9465-101	9465-102	9465-103	9465-104	9465-105	9465-106	9465-107	9465-108	9465-109	9465-110
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны,	2,000±	2,500±	3,000±	3,500±	4,000±	4,500±	5,000±	5,500±	6,000±	6,500±	7,000±
м	0,050	0,060	0,075	0,880	0,100	0,110	0,100	0,110	0,120	0,130	0,140
Номинальная вместимость секций, м3	от 0,5	от 0,5	от 0,5	от 0,5	от 0,5	от 0,5	от 0,5	от 0,5	от 0,5	от 0,5	от 0,5
	до 2,0	до 2,5	до 3,0	до 3,5	до 4,0	до 4,5	до 5,0	до 5,5	ДО 6,0	до 6,5	до 7,0
Количество секций	от 1 до 5 включительно
Пределы допускаемой относительной
погрешности вместимости цистерны (секций)*, %						±0,4
Несливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0020	0,0025	0,0030	0,0035	0,0040	0,0045	0,0050	0,0055	0,0060	0,0065	0,0070
Время слива цистерны (секций) самотеком мин, не более	12	14	16	18	20	22	24	26	28	30	32
Разность между номинальной и
действительной вместимостью			±2,5						±2,0
цистерны (секций), %, не более
Габаритные размеры (длинах					10000x2550x4000
ширинах высота), мм, не более
Снаряженная масса, кг, не более	3500					4000
Полная масса, кг, не более	8000					11000
Примечание: * При периодической поверке

Наименование характеристики	Значение
Модификация	ПЦУСТ 9465-111	ПЦУСТ 9465-112	ПЦУСТ 9465-113	ПЦУСТ 9465-114	ПЦУСТ 9465-115	ПЦУСТ 9465-116	ПЦУСТ 9465-117	ПЦУСТ 9465-118	ПЦУСТ 9465-119	ПЦУСТ 9465-120	ПЦУСТ 9465-121
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны, ..3 м	7,500± 0,150	8,000± 0,160	8,500± 0,170	9,000± 0,180	9,500± 0,180	10,000± 0,200	10,500 ±0,160	11,000± 0,165	11,500± 0,173	12,000± 0,180	12,500± 0,190
Номинальная вместимость секций, м3	от 0,5 до 7,5	от 0,5 до 8,0	от 0,5 до 8,5	от 0,5 до 9,0	от 0,5 до 9,5	от 0,5 до 10,0	от 0,5 до 10,5	от 0,5 ДО 11,0	от 0,5 до 11,5	от 0,5 до 12,0	от 0,5 до 12,5
Количество секций	от 1 до 7 включительно
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Несливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0075	0,0080	0,0085	0,0090	0,0095	0,0100	0,0105	0,0110	0,0115	0,0120	0,0125
Время сливацистерны (секций) самотеком, мин, не более	34	36	38	40	42	44	46	48	50	52	54
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более	±2,0						±1,5
Габаритные размеры (длинах ширинах высота), мм, не более	11500x2550x4000						12000x2550x4000
Снаряженная масса, кг, не более	5000	6200					7600
Полная масса, кг, не более	12500	16200					20100
Примечание: * При периодической поверке

Наименование характеристики	Значение
Модификация	ПЦУСТ 9465-122	ПЦУСТ 9465-123	ПЦУСТ 9465-124	ПЦУСТ 9465-125	ПЦУСТ 9465-126, ППЦУСТ 9465-100	ПЦУСТ 9465-127, ППЦУСТ 9465-101	ПЦУСТ 9465-128, ППЦУСТ 9465-102	ПЦУСТ 9465-129, ППЦУСТ 9465-103	ПЦУСТ 9465-130, ППЦУСТ 9465-104	ПЦУСТ 9465-131, ППЦУСТ 9465-105	ПЦУСТ 9465-132, ППЦУСТ 9465-106
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны, м3	13,000± 0,195	13,500=1= 0,200	14,000± 0,210	14,500=1= 0,217	15,00=1= 0,225	15,500=1= 0,232	16,000± 0,240	16,500=1= 0,250	17,000=1= 0,255	17,500=1= 0,262	18,00=1= 0,270
Номинальная вместимость секций, м3	от 0,5 до 13,0	от 0,5 до 13,5	от 0,5 до 14,0	от 0,5 до 14,5	от 0,5 до 15,0	от 0,5 до 15,5	от 0,5 ДО 16,0	от 0,5 до 16,5	от 0,5 до 17,0	от 0,5 до 17,5	от 0,5 до 18,0
Количество секций	от 1 до 7 включительно
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Несливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0130	0,0135	0,0140	0,0145	0,0150	0,0155	0,0160	0,0165	0,0170	0,0175	0,0180
Время слива цистерны (секций) самотеком, мин, не более	56	58	60	62	64	66	68	70	72	74	76
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более	±1,5
Г абаритные размеры (длинах ширинахвысота), мм, не более	12000x2550x4000				17000x2550x4000

1	2	3	4	5	6	7	8	9	10	И	12
Снаряженная масса, кг, не более	7800				8200			8500
Полная масса, кг, не более	22300				24200			26500
Примечание:
* При периодической поверке

Таблица 4 - Метрологические и технические характеристики

Наименование характеристики	Значение
Модификация	ПЦУСТ 9465-133, ППЦУСТ 9465-107	ПЦУСТ 9465-134, ППЦУСТ 9465-108	ПЦУСТ 9465-135, ППЦУСТ 9465-109	ПЦУСТ 9465-136, ППЦУСТ 9465-110	ПЦУСТ 9465-137, ППЦУСТ 9465-111	ПЦУСТ 9465-138, ППЦУСТ 9465-112	ПЦУСТ 9465-139, ППЦУСТ 9465-113	ПЦУСТ 9465-140, ППЦУСТ 9465-114	ПЦУСТ 9465-141, ППЦУСТ 9465-115	ПЦУСТ 9465-142, ППЦУСТ 9465-116	ПЦУСТ 9465-143, ППЦУСТ 9465-117
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны, м3	19,000=1= 0,285	19,500=1= 0,292	20,000± 0,300	20,500± 0,307	21,000± 0,315	21,500=1= 0,322	22,000± 0,330	22,500± 0,337	23,000± 0,345	23,500± 0,352	24,000± 0,360
Номинальная вместимость секций, м3	от 0,5 до 19,0	от 0,5 до 19,5	от 0,5 до 20,0	от 0,5 до 20,5	от 0,5 до 21,0	от 0,5 до 21,5	от 0,5 до 22,0	от 0,5 до 22,5	от 0,5 до 23,0	от 0,5 до 23,5	от 0,5 до 24,0
Количество секций	от 1 до 7 включительно
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Несливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0190	0,0195	0,0200	0,0205	0,0210	0,0215	0,0220	0,0225	0,0230	0,0235	0,0240

1	2	3	4	5	6	7	8	9	10	И	12
Время слива цистерны (секций) самотеком, мин, не более	78	80	82	84	86	88	90	92	94	96	98
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более	±1,5
Г абаритные размеры (длинахширинах высота), мм, не более	18000x2550x4000
Снаряженная масса, кг, не более	9200			9850
Полная масса, кг, не более	29200			33800
Примечание: * При периодической поверке

Наименование характеристики	Значение
Модификация	ПЦУСТ 9465-144, ППЦУСТ 9465-118	ППЦУСТ 9465-119	ППЦУСТ 9465-120	ППЦУСТ 9465-121	ППЦУСТ 9465-122	ППЦУСТ 9465-123	ППЦУСТ 9465-124	ППЦУСТ 9465-125	ППЦУСТ 9465-126	ППЦУСТ 9465-127	ППЦУСТ 9465-128
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны, м3	25,000± 0,375	25,500± 0,382	26,000± 0,390	26,500± 0,397	27,000± 0,400	27,500± 0,410	28,000± 0,420	28,500± 0,427	29,000± 0,435	29,500± 0,442	30,000± 0,450
Номинальная вместимость секций, м3	от 0,5 до 25,0	от 0,5 до 25,5	от 0,5 до 26,0	от 0,5 до 26,5	от 0,5 до 27,0	от 0,5 до 27,5	от 0,5 до 28,0	от 0,5 до 28,5	от 0,5 до 29,0	от 0,5 до 29,5	от 0,5 до 30,0
Количество секций	от 1 до 10 включительно
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Несливаемый остаток после опорожнения цистерны(секций), м3, не более	0,0250	0,0255	0,0260	0,0265	0,0270	0,0275	0,0280	0,0285	0,0290	0,0295	0,0300
Время слива цистерны (секций) самотеком, мин, не более	100	102	104	106	108	110	112	114	116	118	120
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более	±1,5

1	2	3	4	5	6	7	8	9	10	И	12
Г абаритные размеры
(длинахширинах					18000x2550x4000
высота), мм, не более
Снаряженная масса, кг, не более	10300			10950				11800
Полная масса, кг, не более	36300			38950				41800
Примечание:
* При периодической поверке

Таблица б - Метрологические и технические характеристики

Наименование характеристики	Значение
Модификация	ППЦУСТ 9465-129	ППЦУСТ 9465-130	ППЦУСТ 9465-131	ППЦУСТ 9465-132	ППЦУСТ 9465-133	ППЦУСТ 9465-134	ППЦУСТ 9465-135	ППЦУСТ 9465-136	ППЦУСТ 9465-137	ППЦУСТ 9465-138	ППЦУСТ 9465-139
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны, м3	30,500± 0,457	31,000=1= 0,465	31,500=1= 0,472	32,000± 0,480	32,500± 0,480	33,000± 0,495	33,500± 0,495	34,000± 0,510	34,500± 0,517	35,000± 0,525	35,500± 0,532
Номинальная вместимость секций, м3	от 0,5 до 30,5	от 0,5 до 31,0	от 0,5 до 31,5	от 0,5 до 32,0	от 0,5 до 32,5	от 0,5 до 33,0	от 0,5 до 33,5	от 0,5 до 34,0	от 0,5 до 34,5	от 0,5 до 35,0	от 0,5 до 35,5
Количество секций	от 1 до 10 включительно
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Несливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0305	0,0310	0,0315	0,0320	0,0325	0,0330	0,0335	0,0340	0,0345	0,0350	0,0355

1	2	3	4	5
Время слива цистерны (секций) самотеком, мин, не более	122	124	126	128
Разность между номинальной и дествительной вместимостью цистерны (секций), %, не более
Г абаритные размеры (длинах ширинах высота), мм, не более
Снаряженная масса, кг, не более	12800
Полная масса, кг, не более	44800
Примечание: * При периодической поверке

6	7	8	9	10	И	12
130	132	134	136	138	140	142

±1,5

18000x2550x4000

13700                              14700

47700

Наименование характеристики	Значение
Модификация	ППЦУСТ 9465-140	ППЦУСТ 9465-141	ППЦУСТ 9465-142	ППЦУСТ 9465-143	ППЦУСТ 9465-144	ППЦУСТ 9465-145	ППЦУСТ 9465-146	ППЦУСТ 9465-147	ППЦУСТ 9465-148	ППЦУСТ 9465-149	ППЦУСТ 9465-150
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны, м3	36,000± 0,540	36,500± 0,547	37,000± 0,555	37,500± 0,562	38,000± 0,570	38,500± 0,577	39,000± 0,585	39,500± 0,592	± о о о о о o' o'	40,500± 0,607	41,000± 0,615
Номинальная вместимость секций, м3	от 0,5 до 36,0	от 0,5 до 36,5	от 0,5 до 37,5	от 0,5 до 37,5	от 0,5 до 38,0	от 0,5 до 38,5	от 0,5 до 39,0	от 0,5 до 39,5	от 0,5 до 40,0	от 0,5 до 40,5	от 0,5 до 41,0
Количество секций	от 1 до 10 включительно
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Несливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0360	0,0365	0,0370	0,0375	0,0380	0,0385	0,0390	0,0395	0,0400	0,0405	0,0410
Время слива цистерны (секций) самотеком, мин, не более	144	146	148	150	152	154	156	158	160	162	164

Продолжение таблицы 7

1	2	3	4	5	6	7	8	9	10	И	12
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более	±1,5
Г абаритные размеры (длинахширинах высота), мм, не более	18000x2550x4000
Снаряженная масса, кг, не более	15600			16500				17600
Полная масса, кг, не более	52600			55500				58600
Примечание: * При периодической поверке

Таблица 8 - Метрологические и технические характеристики

Наименование характеристики	Значение
Модификация	ППЦУСТ 9465-151	ППЦУСТ 9465-152	ППЦУСТ 9465-153	ППЦУСТ 9465-154	ППЦУСТ 9465-155	ППЦУСТ 9465-156	ППЦУСТ 9465-157	ППЦУСТ 9465-158	ППЦУСТ 9465-159	ППЦУСТ 9465-160	ППЦУСТ 9465-161
1	2	3	4	5	6	7	8	9	10	И	12
Номинальная вместимость цистерны, м3	42,000± 0,630	42,500± 0,637	43,000± 0,645	43,500± 0,652	44,000± 0,660	44,500± 0,667	45,000± 0,675	45,500± 0,682	46,000± 0,690	46,500± 0,697	47,000± 0,705
Номинальная вместимость секций, м3	от 0,5 до 42,0	от 0,5 до 42,5	от 0,5 до 43,0	от 0,5 до 43,5	от 0,5 до 44,0	от 0,5 до 44,5	от 0,5 до 45,0	от 0,5 до 45,5	от 0,5 до 46,0	от 0,5 до 46,5	от 0,5 до 47,0
Количество секций	от 1 до 10 включительно

Продолжение таблицы 8

1	2	3	4	5	6	7	8	9	10	И	12
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Не сливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0420	0,0425	0,0430	0,0435	0,0440	0,0445	0,0450	0,0455	0,0460	0,0465	0,0470
Время слива цистерны (секций) самотеком, мин, не более	166	168	170	172	174	176	178	180	182	184	186
Разность между номинальной и действительной вместимостью цистерны секций), %, не более	±1,5
Г абаритные размеры (длинахширинах высота), мм, не более	18000x2550x4000
Снаряженная масса, кг, не более	18700			19500				19900
Полная масса, кг, не более	61700			64500				60350
Примечание: * При периодической поверке

Наименование характеристики	Значение
Модификация	ППЦУСТ 9465-162	ППЦУСТ 9465-163	ППЦУСТ 9465-164	ППЦУСТ 9465-165		ППЦУСТ 9465-166	ППЦУСТ 9465-167
1	2	3	4	5		6	7
Номинальная вместимость цистерны, м3	47,500± 0,712	48,000± 0,712	48,500± 0,712	49,000± 0,712		49,500± 0,712	50,000± 0,712
Номинальная вместимость секций, м3	от 0,5 до 47,5	от 0,5 до 48,0	от 0,5 до 48,5	от 0,5 до 49,0		от 0,5 до 49,5	от 0,5 до 50,0
Количество секций	от 1 до 10 включительно
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %	±0,4
Несливаемый остаток после опорожнения цистерны (секций), м3, не более	0,0475	0,0480	0,0485	0,0490		0,0495	0,0500
Время слива цистерны (секций) самотеком, мин, не более	190	192	194	196		198	200
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более	±1,5
Габаритные размеры (длинахширинахвысота), мм, не более	18000x2550x4000
Снаряженная масса, кг, не более	20200				20500
Полная масса, кг, не более	62000				63500
Примечание: * При периодической поверке

Знак утверждения типа

наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну, и типографским способом на титульный лист руководства по эксплуатации и формуляра.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прицеп (полуприцеп)-цистерна		1 шт.
Огнетушитель		2 шт.
Ёмкость для песка		1 шт.
Заземляющее устройство		1 шт.
Цепь походного заземления		1 шт.
Руководство по эксплуатации на насос (при наличии)		1 экз.
Руководство по эксплуатации	9465.00.00.000 РЭ	1 экз.
Формуляр	9465.00.00.000 Ф	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации 9465.00.00.000 РЭ.

Нормативные и технические документы устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 29.20.23-143-53838447-2019 Прицепы и полуприцепы-цистерны УСТ 9465. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «УралСпецТранс» (ООО «УралСпецТранс»)

ИНН 7415029514

Адрес: 456320, Челябинская обл., г. Миасс, пр. Макеева, д. 56

Телефон (факс): (3513) 54-63-00, (351) 215-67-77

E-mail: kulikov_sn@ust.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 350-25-83

Факс: (343) 350-40-81

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 639

Лист № 1 Регистрационный № 58089-14 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики газа ротационные «ЭМИС-РГС 245»

Назначение средства измерений

Счётчики газа ротационные «ЭМИС-РГС 245» (далее - счётчик) предназначены для измерения объема при рабочих условиях газа по ГОСТ 5542-87, свободного нефтяного газа, воздуха, азота и других неагрессивных чистых и сухих газов (далее - газ).

Описание средства измерений

Счётчики состоят из первичного преобразователя (ПП) и узла регистрации и индикации (УРИ).

ПП представляет собой измерительную камеру с измерительным механизмом и подводящим и отводящим патрубками.

Измерительный механизм выполнен в виде двух роторов, находящихся в зацеплении. Роторы приводятся во вращение потоком измеряемого газа, каждый их оборот соответствует прохождению фиксированного объёма газа через ПП.

УРИ механически связан с ПП и обеспечивает показания объема газа нарастающим итогом на механическом индикаторном устройстве.

Имеются исполнения с импульсным электрическим выходом с применением датчиков активного или пассивного типа («геркон»).

Счётчики имеют общепромышленное и взрывозащищённое исполнения.

На корпусе счетчика могут быть места для установки датчиков температуры и давления рабочей среды, а также места на присоединительных фланцах для установки датчика перепада давления. Если в корпус счетчика датчики давления, перепада давления и температуры не установлены, то отверстия закрыты резьбовыми заглушками.

Счётчик может быть установлен на вертикальном или горизонтальном участке трубопровода, присоединение к трубопроводу фланцевое. Прямые участки трубопровода до и после счётчика не требуются.

Внешний вид счетчиков, места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт, показаны на рисунке 1.

Счётчики обеспечивают выполнение следующих функций:

• - измерение суммарного объёма газа, прошедшего через счётчик;

• - отображение результатов измерений на механическом индикаторе;

• - выдачу результатов измерений объёма газа в виде низкочастотных (НЧ) или высокочастотных (ВЧ) электрических импульсов (опция).

Место нанесения пломбы поверителя

Рисунок 1 - Общий вид счетчиков и места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт

Знак утверждения типа и заводской номер счетчика наносятся на маркировочную табличку, которая расположена сверху на корпусе ПП, методом фотолитографии и полиграфическим способом в буквенно-числовом формате, места расположения показаны на рисунке 2.

Метрологические и технические характеристики

Метрологические и основные технические характеристики счётчиков приведены в таблицах 1 - 4.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
1	2
Диапазон измерений объёмного расхода, м3/ч	в соответствии с таблицей 2
Динамический диапазон измерений (Qmin/Qmax)	в соответствии с таблицей 2

Продолжение таблицы 1

Наименование характеристики	Значение характеристики
Пределы допускаемой относительной погрешности измерений объёма газа для счётчиков класса точности 1.0, %:
- в диапазоне Qmin < Q < Qt	± 2,0
- в диапазоне Qt < Q < Qmax	± 1,0
Пределы допускаемой относительной погрешности измерений объёма для счётчиков класса точности 0.6, %:
- в диапазоне Qmin < Q < Qt	± 1,5
- в диапазоне Qt < Q < Qmax	± 0,6
Порог чувствительности, м3/ч	в соответствии с таблицей 3
Характеристики выходного НЧ импульсного электрического сигнала:
- частота, Г ц	от 0 до 0,277
- амплитуда, В	3,6
- цена импульса, м3/имп	в соответствии с таблицей 3
Характеристики выходного ВЧ импульсного электрического сигнала:
- частота, Г ц	от 0 до 1000
- амплитуда, В	от 12 до 24
- цена импульса, м3/имп	в соответствии с таблицей 3
Параметры рабочей среды:
- температура, °С	от минус 30 до плюс 80
- избыточное давление, МПа, не более	1,6
Ёмкость счётного устройства	в соответствии с таблицей 3
Цена деления младшего разряда счётного устройства	в соответствии с таблицей 3
Рабочие условия эксплуатации:
- температура окружающей среды, °С:	от минус 40 до плюс 60
- атмосферное давление, кПа	от 84 до 106,7
- относительная влажность окружающей среды при температуре 35 °С, %, не более	95 (без конденсации влаги)
Параметры электропитания от источника постоянного тока (модификация с активным НЧ импульсным выходом):
- напряжение постоянного тока, В	3,6
- потребляемая мощность, Вт, не более	0,125
Параметры электропитания от источника постоянного тока (модификация с ВЧ импульсным выходом):
- напряжение постоянного тока, В	от 12 до 24
- потребляемая мощность, Вт, не более	0,9
Габаритные размеры	в соответствии с руководством по эксплуатации на счётчик.
Масса, кг	в соответствии с таблицей 4.
Средний срок службы, лет, не менее	12

Таблица 2 - Характеристики диапазона измерений расхода газа Qmin, Qt, Qmax, Qmin/Qmax и падение давления АР на счётчике для каждого типоразмера

Типоразмер	Ду, мм	Qmax, м3/ч	Qmin, м3/ч	Qmin/Qmax	Qt	АР при Qmax не более, кПа
G10	25	16	0,4	1:40	0,15^Qmax	0,05
G16	50	25	0,5	1:50	0,10^Qmax	0,07
G25		40	0,5	1:80	0,05^Qmax	0,13
G40		65	0,5	1:130	0,05^Qmax	0,13
G65		100	0,5	1:200	0,05^Qmax	0,16
G100	80	160	0,65	1:250	0,05^Qmax	0,19
G160-80		250	1,6	1:160	0,05^Qmax	0,32
G160-100	100	250	1,6	1:160	0,05^Qmax	0,32
G250		400	2,0	1:200	0,05^Qmax	0,55
G400-100		650	3,2	1:200	0,05^Qmax	0,65
G400-150	150	650	6,5	1:100	0,05^Qmax	0,35
G650		1000	10,0	1:100	0,05^Qmax	0,49
G1000	200	1600	16	1:100	0,05^Qmax	0,55

Таблица 3 - Значения порогов чувствительности и импульсные характеристики для каждого типоразмера

Типоразмер	Порог чувствительности, м3/ч	Цена НЧ импульса, м3/имп.	Цена ВЧ импульса, м3/имп.
G10	0,04	0,1	1,77-10’4
G16	0,06	0,1	2,10А0’4
G25	0,06	0,1	2,83А0’4
G40	0,06	0,1	5,66А0’4
G65	0,06	0,1	7,08А0’4
G100	0,06	1,0	1,05-10’3
G160-80	0,10	1,0	2,78А0’3
G160-100	0,10	1,0	2,78А0’3
G250	0,10	1,0	4,20А0’3
G400-100	0,12	1,0	5,66А0’3
G400-150	0,60	1,0	10,5А0’2
G650	0,70	1,0	15,7А0’2
G1000	1,00	10,0	19,7А0’2

Лист № 5 Всего листов 6 аблица 4 -Характеристики счётного устройства и масса счётчиков

Типоразмер	Емкость счётного устройства, 3 м	Цена деления младшего разряда, 3 м	Масса, кг, не более
G10	999999,99	0,002	7,2
G16			9,7
G25			12
G40			15
G65			17,2
G100	9999999,9	0,02	22,5
G160-80			41,2
G160-100			42
G250			57,7
G400-100			72,7
G400-150			153
G650			187,5
G1000	99999999	0,2	217,5

Знак утверждения типа

наносится на маркировочную табличку на корпусе счётчика и на титульные листы паспорта и руководства по эксплуатации счётчика.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Ротационный счётчик газа ЭМИС-РГС 245 в исполнении согласно договору поставки	-	1 шт.
Руководство по эксплуатации	РГС 245.00.00.РЭ	1 шт.
Паспорт	РГС 245.00.00.ПС	1 шт.
Методика поверки	-	по заказу
Датчик импульсов (НЧ или ВЧ, активный или пассивный)	-	по заказу
Комплект монтажных частей в соответствии с типоразмером	-	по заказу

Сведения о методиках (методах) измерений

приведены в документе «Руководство по эксплуатации. Счётчики газа ротационные «ЭМИС-РГС 245» в п.1.2.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 15528-86. Средства измерений расхода, объёма или массы протекающих жидкости и газа. Термины и определения;

ТУ 4213-048-14145564-2014. Ротационный счётчик газа ЭМИС-РГС 245. Технические условия.

Изготовитель

Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)

ИНН 7729428453

Адрес: 454007, г. Челябинск, пр. Ленина, д. 3

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311313.

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 марта 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

л                               \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ ЭП

сертификат: 646070CB85806S9469A858F6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

---
