№1903 от 15.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 108414
О внесении изменений в описание типа на регистраторы безбумажные Мемограф-М1, Мультиграф
Приказы по основной деятельности по агентству Вн. Приказ № 1903 от 15.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
15 августа 2019 г. № 1903
Москва
О внесении изменений в описание типа на регистраторы безбумажные Мемограф-М19 Мультиграф
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Теплоприбор-Сенсор» от 25 июня 2019 г. № 34-СВП-125 приказываю:
-
1. Внести изменения в описание типа на регистраторы безбумажные Мемограф-М1, Мультиграф, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72493-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
/ 1 А
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота федеральное агентство по техническому регулированию и метрологии.
С.В1/П НИЯ Q СЕРТИФИКАТЕ ЗИ
Сертификат: O0E1036EB2711E880E9E0071BFCSDD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08,11.2018 до 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» августа 2019 г. № 1903
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы безбумажные Мемограф-М1, Мультиграф Назначение средства измеренийРегистраторы безбумажные Мемограф-М1, Мультиграф (далее - приборы) предназначены для измерительных аналого-цифровых преобразований сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления; цифро-аналоговых преобразований заданного цифрового кода в сигналы силы постоянного электрического тока и частоты переменного электрического тока.
Описание средства измеренийПриборы обеспечивают контроль, регистрацию и анализ параметров технологических процессов и могут применяться в системах регулирования и управления в различных отраслях промышленности: металлургической, нефтеперерабатывающей, химической, в энергетике и других.
Конструктивно приборы представляют собой электронные устройства в металлическом корпусе с дисплеем (клавиатурой и индикаторами - Мемограф-М1, сенсорным дисплеем -Мультиграф). С обратной стороны корпуса приборов расположены колодки для подключения электропитания, входных сигналов, цепей сигнализации, устройств, осуществляющих передачу информации по интерфейсам RS-485, RS-232, Ethernet и USB. На передней панели прибора также имеются разъемы для подключения USB-устройств и SD-карт.
Установка текущего времени, даты, скорости продвижения информации на дисплее, типа и диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью программного обеспечения (ПО) верхнего уровня (или функциональных клавиш -Мемограф-М1). Результаты измерений по каждому каналу представлены на дисплее в единицах измеряемой физической величины. Измерительная информация регистрируется в виде непрерывной кривой в цвете, в циклическом режиме.
Приборы осуществляют:
-
- измерение контролируемых технологических параметров, представленных сигналами
от термопреобразователей сопротивлений (ТС), подключенных по двух-, трех- или четы
рехпроводной схеме, от термопар (ТП) с компенсацией температуры свободных концов, силы и напряжения постоянного тока, частотно-импульсными сигналами, силы постоянного тока с HART-сигналами;
-
- позиционное регулирование;
-
- регистрацию, отображение и архивирование результатов измерений аналоговых сигналов, состояния цифровых входов и системных сообщений;
-
- представление результатов измерений в аналоговом и цифровом виде и отображение на видеографическом цветном дисплее;
-
- математические вычисления по 12 (Мемограф-М1) или 8 (Мультиграф) дополнительным каналам;
-
- обмен данными с внешними устройствами по протоколу Profibus DP, Modbus RTU, Modbus TCP;
-
- вычисление параметров технологических процессов (температура жидких металлов (чугуна, стали, меди и др.), активность кислорода, масса раскислителя, прогнозируемые значения содержания углерода, алюминия в сталеплавильных агрегатах и т.д.) на основании полу-
ченных сигналов от первичных измерительных преобразователей (опция доступна только в приборе Мультиграф).
Общий вид приборов представлен на рисунках 1 - 3.
а) б)

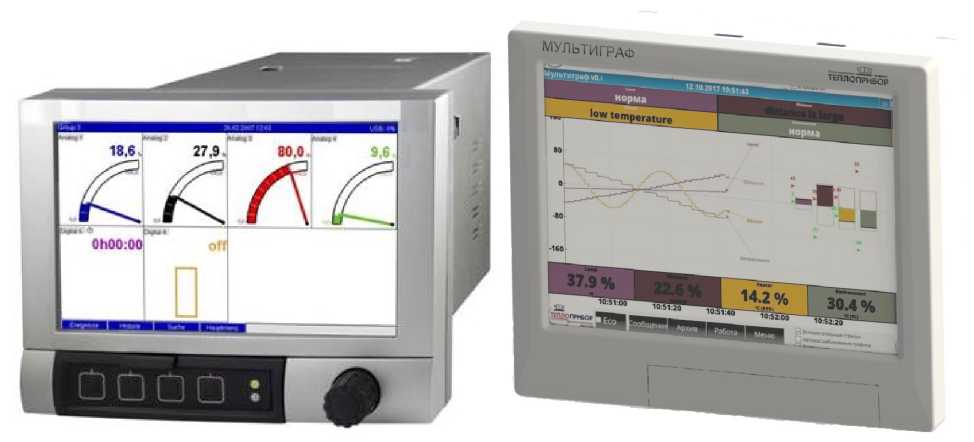

Рисунок 1 - Общий вид приборов Мемограф-М 1 (а) и Мультиграф (б) в щитовом исполнении

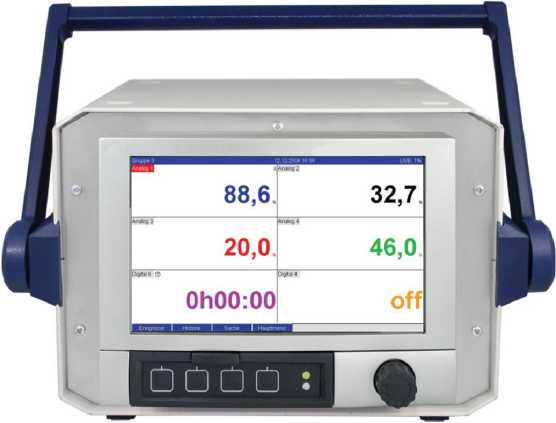

Рисунок 2 - Общий вид прибора Мемограф-М 1 в настольном исполнении

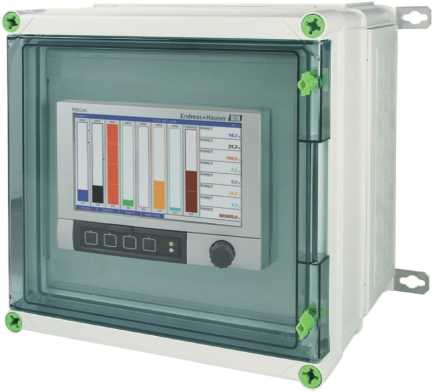

Рисунок 3 - Общий вид прибора Мемограф-М1 в полевом исполнении Пломбирование приборов не предусмотрено.
ПО приборов состоит из внутреннего ПО и ПО верхнего уровня.
Программа верхнего уровня «FieldCare» (FDM), работающая в комплекте с приборами Мемограф-М1, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки прибора для работы с конкретным входным сигналом: тип датчика, диапазоны измерений, уставки, настройка времени и даты, и считывать результаты измерений. Программа верхнего уровня «Reporting Software» (FDM) позволяет считывать архив из внутренней памяти приборов Мемограф-М1 по всем каналам. Формат данных в архиве имеет закрытый вид (просмотр возможен только средствами «Reporting Software»), результаты измерений невозможно изменить, но возможно вывести на экран компьютера или распечатать на принтере. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.
Аналогичные функции выполняет программа «FieldSafe Manager» (FSM), работающая в комплекте с приборами Мультиграф.
Внутреннее ПО устанавливается в память микропроцессора прибора на заводе-изготовителе. Защита внутреннего ПО от изменений обеспечивается на этапе программирования микропроцессора нестандартным программатором и специальной программой. После записи рабочей программы становится невозможно прочитать или изменить какую-либо её часть. Физический доступ к внутреннему интерфейсу (вскрытие корпуса прибора) ограничивается нанесением гарантийной наклейки на корпус прибора.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FieldCare Reporting Software (FDM) |
FieldSafe Manager (FSM) |
|
Номер версии (идентификационный номер ПО) |
Не ниже 2.01.04 |
Не ниже 1.01 |
|
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
|
Тип прибора |
Мемограф-М1 |
Мультиграф |
Защита ПО верхнего уровня от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Защита внутреннего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические характеристики приборов при измерении входных сигналов приведены в таблице 2, при преобразовании выходных сигналов приведены в таблице 3.
Таблица 2 - Метрологические характеристики приборов при измерении входных сигналов
|
Тип входного сигнала |
Диапазон измерений входного сигнала |
Пределы допускаемой основной приведенной к диапазону измерений входного сигнала погрешности (±у), % Класс точности |
Пределы допускаемой дополнительной приведенной к диапазону изменения входного сигнала погрешности при изменении окружающей температуры от нормальных условий на каждые 10 °С, %/ 10 °С | ||
|
0,1 |
0,25 |
0,5 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА 1) от 0 до 5 мА |
0,1 |
0,25 |
0,5 |
±Y |
|
Напряжение постоянного тока |
от -150 до +150 мВ от -300 до +300 мВ 5) от 0 до 1 В от 0 до 5 В от 0 до 10 В от -1 до +1 В от -10 до +10 В от -30 до +30 В | ||||
|
Частота пере менного тока 2) |
от 0 до 10000 Гц |
0,01 (в диапазоне св. 100 до 10000 Гц) 0,02 (в диапазоне от 0 до 100 Гц) | |||
|
Входные сигналы от термопар (ТП |
I) 3) (в соответствии с ГОСТ Р 8.585-2001) | ||||
|
L |
от -100 до +800 °С |
0,1 |
0,25 |
0,5 |
±Y |
|
T |
от -200 до +400 °С |
0,1 |
0,25 |
0,5 | |
|
К |
от -130 до +1300 °С |
0,1 |
0,25 |
0,5 | |
|
J |
от -100 до +1200°С |
0,1 |
0,25 |
0,5 | |
|
N |
от -100 до +1300 °С |
0,1 |
0,25 |
0,5 | |
|
R |
от +100 до +1768 °С |
0,15 |
0,25 |
0,5 | |
|
S |
от +100 до +1768 °С |
0,15 |
0,25 |
0,5 | |
|
В |
от +600 до +1820 °С |
0,15 |
0,25 |
0,5 | |
|
Входные сигналы от термопреобразователей сопротивления (ТС) 4) (в соответствии с ГОСТ 6651-2009) | |||||
|
50М (а = 0,00428 °С-1) 100М (а = 0,00428 °С-1) |
от -180 до +190°С |
0,2 |
0,25 |
0,5 |
±Y |
|
50П (а = 0,00391 °С-1) |
от -190 до +850 °С | ||||
П Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Pt100 (а = 0,00385 °С-1) Pt500 (а = 0,00385 °С-1) 100П (а = 0,00391 °С-1) |
от -200 до +850 °С |
0,1 |
0,25 |
0,5 |
±Y |
|
Pt1000 (а = 0,00385 °С-1) |
от -200 до +600 °С | ||||
|
Примечания:
длительность импульса, мкс, не менее 40; низкий уровень, мА от 0 до 7; высокий уровень, мА от 13 до 20.
Пределы абсолютной дополнительной погрешности:
| |||||
Таблица 3 - Метрологические характеристики приборов при воспроизведении выходных сигналов
|
Выходные сиг налы |
Диапазон преобразования выходных сигналов |
Пределы допускаемой основной приведенной к диапазону преобразования выходных сигналов погрешности преобразования (±Y), % |
Пределы допускаемой дополнительной приведенной к диапазону преобразования выходных сигналов погрешности при изменении окружающей температуры от нормальных условий на каждые 10 °С, %/ 10 °С | ||
|
Класс точности | |||||
|
0,1 |
0,25 |
0,5 | |||
|
Сила постоян ного тока |
от 0 до 20 мА от 4 до 20 мА |
0,1 |
0,25 |
0,5 |
±Y |
|
Частота периодических сигналов* |
от 0 до 1 кГц | ||||
|
Примечание * длительность импульса, мс от 0,5 до 1000,0; амплитуда логического «нуля», В, не более 5; амплитуда логической «единицы», В, не менее 12. | |||||
Таблица 4 - Основные технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации:
|
от +18 до +22 от 30 до 80 от 86 до 106 |
|
Рабочие условия эксплуатации:
|
от -10 до +50 от 30 до 80 от 86 до 106 |
|
Параметры электрического питания приборов:
|
от 115 до 242 или от 20 до 28 50/60 от 20 до 28 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 5 - Габаритные размеры и масса приборов
|
Наименование характеристики |
Значение | ||||
|
Мемограф-М1 |
Мультиграф | ||||
|
Исполнение прибора | |||||
|
Щитовое |
Щитовое |
Настоль- |
Поле- |
Щитовое | |
|
138х138 |
212х231 |
ное |
вое | ||
|
Масса, кг, не более |
3 |
6 |
5 |
7 |
7 |
|
Габаритные размеры, мм, не более | |||||
|
- высота |
196 |
220 |
188 |
320 |
320 |
|
- ширина |
196 |
240 |
294 |
320 |
320 |
|
- длина |
150 |
282 |
212 |
254 |
254 |
наносится на маркировочную табличку прибора методом трансферной печати и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 6 - Комплектность приборов
|
Наименование |
Обозначение |
Кол-во |
|
Регистратор безбумажный |
Мемограф-М1 (Мультиграф) |
1 |
|
Руководство по эксплуатации |
2.556.081-03 РЭ |
1 |
|
Паспорт |
2.556.081-03 ПС |
1 |
|
Методика поверки |
МП 201-020-2018 |
1 |
|
Комплект запасных частей и принадлежностей |
1 |
осуществляется по документу МП 201-020-2018 «Регистраторы безбумажные Мемограф-М1,
Мультиграф. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.04.2018 г.
Основные средства поверки:
-
- установка поверочная автоматизированная АУКП-02, регистрационный номер в Федеральном информационном фонде (Госреестр) № 44800-10;
-
- калибратор универсальный Н4-7, Госреестр № 22125-01;
-
- мультиметр цифровой прецизионный Fluke 8508А, Госреестр № 25984-14;
- магазин сопротивления измерительный МСР-60М, Госреестр № 2751-71;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, Госре-естр № 45344-10;
- частотомер электронно-счетный Ч3-63/1, Госреестр № 9084-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным Мемограф-М1, МультиграфГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4217-100-00226253-2017 Регистраторы безбумажные Мемограф-М1, Мультиграф. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Теплоприбор-Сенсор»
(ООО «Теплоприбор-Сенсор»)
ИНН 7450031562
Адрес: 454047, г. Челябинск, ул. 2-ая Павелецкая, д. 36
Телефон: (351) 725-75-64
Web-сайт: www.tpchel.ru
E-mail: sales@tpchel.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва , ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
