№283 от 12.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31189
О переоформлении свидетельства об утверждении типа средства измерений № 23537/1 "Приборы контроля высоковольтных выключателей ПКВ/М6Н" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ12 февраля 2018 г. X. 283
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 23537/1 «Приборы контроля высоковольтных выключателей ПКВ/М6Н» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «СКВ ЭП» от 08 декабря 2017 г. № 1039 и № 1040 приказываю:
-
1. Внести изменения в описание типа на приборы контроля высоковольтных выключателей ПКВ/М6Н, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 31442-06, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу СКВ 115.00.00.000-01 МП «Приборы контроля высоковольтных выключателей ПКВ/М6Н, Методика поверки» и распространить действие документа на в том числе на средства измерений, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 23537/1 «Приборы контроля высоковольтных выключателей ПКВ/М6Н», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 31442-06, в связи с внесением изменений в документ на методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
1 Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТ ЭП
Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» февраля 2018 г. №283ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы контроля высоковольтных выключателей ПКВ/М6Н Назначение средства измеренийПрибор контроля высоковольтных выключателей ПКВ/М6Н (далее - прибор) предназначен для измерения перемещения, времени движения и скорости перемещения подвижных частей высоковольтных выключателей разных типов в процессе их переключения.
Прибор измеряет линейные и угловые перемещения элементов привода высоковольтного выключателя, а также интервалы времени.
Прибор предназначен для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.
Описание средства измеренийПринцип действия прибора контроля высоковольтных выключателей ПКВ/М6Н основан на преобразовании линейного или углового перемещения подвижных частей выключателя в последовательность электрических импульсов при помощи специальных накладных датчиков и подсчета количества этих импульсов в сопоставлении с текущим временем. По этим измерениям рассчитывается скорость перемещения подвижных частей. Результаты измерений и расчета отображаются на цифровом табло прибора и на ленте встроенного термопринтера.
Прибор контроля высоковольтных выключателей ПКВ/М6Н состоит из измерительного блока, датчиков линейного и углового перемещений, комплекта крепежных приспособлений и комплекта соединительных кабелей.

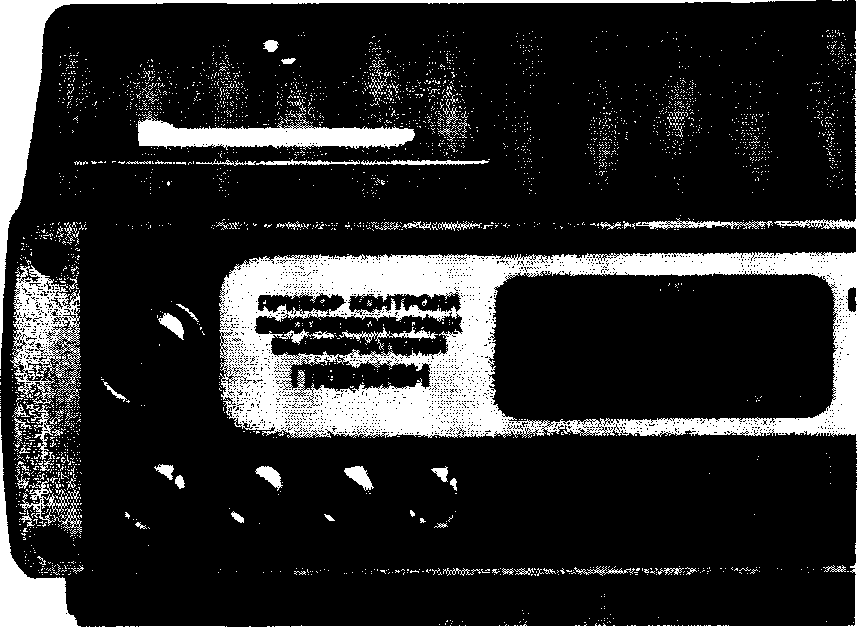

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений

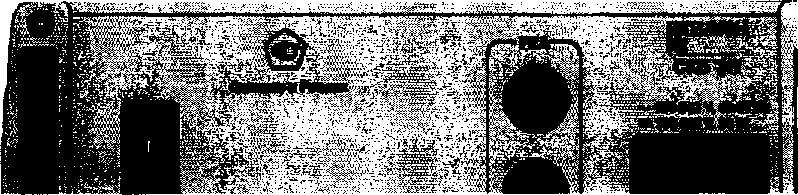

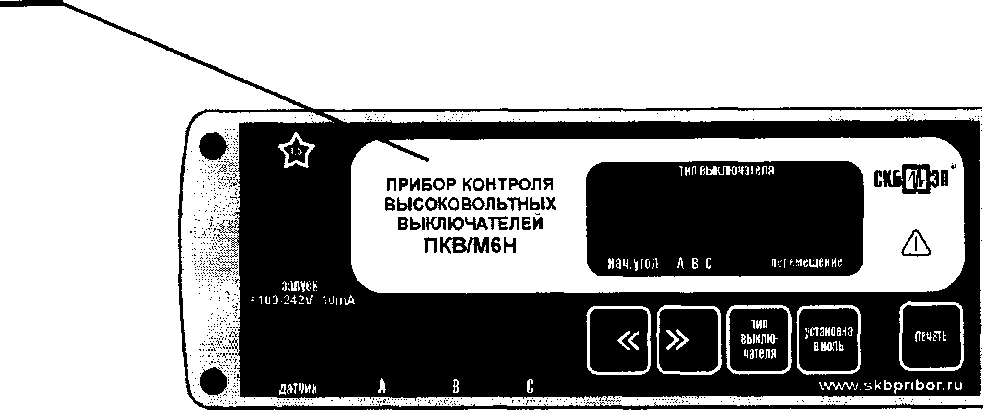

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
1 - передняя панель, 2 - места для нанесения оттисков пломбы, 3 - задняя панель
В измерительный блок входят микроЭВМ, преобразователи сигналов от датчиков и от контактов контролируемого выключателя, устройства коммутации контактов, таймер, жидкокристаллический дисплей и термопринтер.
Датчик линейного перемещения состоит из специального стержня с калиброванной резьбой на его поверхности и втулки с чувствительным элементом, в котором, при движении стержня возбуждаются электрические импульсы.
Датчик углового перемещения состоит из вращающегося градуированного диска и оптоэлектрической пары.
Измерение перемещений осуществляется путем подсчета в измерительном блоке количества импульсов, поступающих от подключенного датчика.
Отсчет интервалов времени в измерительном блоке производится от момента получения сигнала запуска. Моменты замыкания и размыкания контактов выключателя определяются по изменению сопротивления в подключенной к ним контролируемой цепи. Текущая скорость частей выключателя вычисляется как отношение элемента перемещения ко времени прохождения этого элемента.
Программное обеспечениеПрограммное обеспечение (ПО) прибора осуществляет управление измерительным блоком, считывает результаты измерений из измерительного блока и выводит на термопринтер технические характеристики и графики изменения величин и положения контактов, зарегистрированных во время переключения выключателя.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PK.V M6n.hex |
|
Номер версии (идентификационный номер) ПО |
Версия 1.2 |
Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - соответствует уровню «высокий» по Р 50.2.077-2014.
ПО не оказывает влияния на метрологические характеристики прибора.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения и регистрации интервалов времени, с |
от 0,002 до 5,2 |
|
Предел допускаемой абсолютной погрешности измерения интервалов времени, с |
НО-4 [l+tx], где tx- измеряемый интервал времени, мс |
|
Диапазон измерения перемещений с датчиком ДП12, мм |
от 1 до 550, от 1 до 700, от 1 до 900 |
|
Дискретность измерения перемещений с датчиком ДП12, мм |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерения перемещений с датчиком ДП12, мм |
±1,0 |
|
Диапазон измерения угловых перемещений с датчиком ДП21, ° |
от 0,09 до 360 |
|
Дискретность измерения угловых перемещений с датчиком ДП21, в |
0,09 |
|
Предел допускаемой абсолютной погрешности измерения угловых перемещений с датчиком ДП21, ° |
±[0,2+0,001а], где а - измеряемое перемещение, градус |
|
Диапазон измерения скорости, м/с |
от 0,002 до 20 |
|
Пределы допускаемой относительной погрешности измерения скорости, % |
±4 |
Таблица 3 - Основные технические характеристики
|
Количество независимых каналов контроля контактов выключателя, шт. |
3 |
|
Напряжение питания, В: | |
|
- переменного тока с частотой 50 Гц |
от 100 до 242 |
|
- постоянного тока |
от 100 до 340 |
продолжение таблицы 3
|
Потребляемая мощность, Вт, не более |
20 |
|
Класс безопасности оборудования по способу защиты от поражения электрическим током по ГОСТ Р МЭК 536-94 |
I |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, не менее, ч |
10000 |
|
Масса, кг, не более | |
|
- измерительного блока |
3 |
|
- сумки с приспособлениями |
12 |
|
- стержня в футляре |
0,5 |
|
- прибора в транспортной таре |
20 |
|
Габаритные размеры, мм:
|
213x232x89 100x48x1120 860x350x275 |
|
Условия эксплуатации:
|
от -20 до +45 от 10 до 95 без конденсации влаги |
Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ 12.2.091-2012.
Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ 51522.1 -2011.
Знак утверждения типананосится на панель прибора промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах - на титульном листе печатным способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок ПКВ/М6Н |
СКВ 015.00.00.000 |
1 шт. |
|
Стержень измерительный. Длина 700 мм |
СКВ 012.03.00.000-02 |
1 шт. |
|
Стержень измерительный. Длина 1000 мм |
СКВ 012.03.00.000 |
по заказу |
|
Стержень измерительный. Длина 550 мм |
СКВ 012.03.00.000-01 |
по заказу |
|
Футляры для измерительных стержней |
СКВ 010.15.00.000 |
1 шт. |
|
Датчик перемещения ДП12 |
СКВ 012.00.00.000 |
по заказу |
|
Датчик перемещения ДП21 |
СКВ 009.00.00.000 |
по заказу |
|
ПКВ/М6Н. Руководство по эксплуатации |
СКВ 115.00.00.000 РЭ |
1 экз. |
|
ПКВ/М6Н. Формуляр |
СКВ 115.00.00.000 ФО |
1 экз. |
|
Сертификат калибровки ПКВ/М6Н |
- |
I экз. |
Зродолжение таблицы 4
|
Датчик ДП12. Паспорт |
СКБ 012.00.00.000 ПС |
по заказу |
|
Датчик ДП21. Паспорт |
СКБ 009.00.00.000 ПС |
по заказу |
|
Инструкции по проведению измерений параметров выключателей различных марок |
СКБ 115.00.00.000 И |
1 экз. |
|
Методика поверки |
СКБ 115.00.00.000-01 МП |
по заказу |
|
Сетевой кабель |
СКБ 015.14.00.000 |
1 шт. |
|
Переходник к сетевому кабелю |
СКБ 010.25.00.000 |
по заказу |
|
Кабель датчика (на шпуле) |
СКБ 015.10.00.000-01 |
1 шт. |
|
Кабель полюсов (на шпуле) |
СКБ 015.11.00.000 |
1 шт. |
|
Кабель дистанционного пуска |
СКБ 015.13.00.000 |
1 шт. |
|
Наконечник |
СКБ 021.26.00.003 |
3 шт. |
|
Предохранитель ВП 2Б-1В 2А |
- |
2 шт. |
|
Заглушка |
СКБ 015.12.00.000 |
по заказу |
|
Шпули |
СКБ 010.21.01.002 |
4 шт. |
|
Термобумага для принтера |
- |
2 рулона |
|
Комплект инструмента и принадлежностей |
- |
по заказу |
|
Сумка |
СКБ 126.06.00.000 |
по заказу |
|
Сумка |
СКБ126.06.02.000 |
1 шт. |
осуществляется по документу СКБ 115.00.00.000-01МП «Приборы контроля высоковольтных выключателей ПКВ/М6Н. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 01.10 2017 г.
Основные средства поверки:
Частотомер универсальный Tektronix FCA3100 (регистрационный номер в Федеральном информационном фонде 51532-12). Диапазон измерений временных интервалов от 3,3 нс до 1000 с, погрешность 65 пс (скз)
Штангенрейсмас ШР-1000 (регистрационный номер в Федеральном информационном фонде 54814-13), диапазон измерений от 100 до 1000 мм, класс точности 0,1 мм.
Теодолит ЗТ5КП (регистрационный номер в Федеральном информационном фонде 45283-15), погрешность измерения горизонтального угла 5".
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам контроля высоковольтных выключателей ПКВ/М6НГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ 8.129-2013 ГСП. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.763-2011 ГСП. Государственная поверочная схема для средств измерений длины в диапазоне от Г10'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Госстандарта № 22 от 19 января 2016 г.
ТУ 4221-015-41770454-2004 (с изменением № 1 от 13.02.2015 и № 2 от 21.10.2015 г.) Прибор контроля высоковольтных выключателей ПКВ/М6Н. Технические условия
СКВ 115.00.00.000-01 МП. Прибор контроля высоковольтных выключателей ПКВ/М6Н. Методика поверки.
ИзготовительОбщество с ограниченной ответственностью «СКВ электротехнического приборостроения» (ООО «СКВ ЭП»)
ИНН 3812045829
Юридический адрес: Россия, 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д.1, литера А, помещение 42-Н
Адрес: Россия, 664033, г. Иркутск, ул. Лермонтова 130, а/я 407
Телефон: (3952) 719-148
Факс: (3952) 42-89-21
Web-сайт www.skbpribor.ru
E-mail: skb@skbpribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений», Восточно-Сибирский филиал
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-он, р.п. Менделеево, промзона ВНИИФТРИ, корп. 11
Адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57
Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48
Web-сайт: www.vniiftri-irk.ru
E-mail: office@niiftri.irk.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
