ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПАРАМЕТРОВ СПЕКТРОВ ЭЛЕКТРОННОГО ПАРАМАГНИТНОГО РЕЗОНАНСА

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2829

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ

ИЗМЕРЕНИЙ ПАРАМЕТРОВ СПЕКТРОВ ЭЛЕКТРОННОГО

ПАРАМАГНИТНОГО РЕЗОНАНСА

Настоящая государственная поверочная схема распространяется на средства измерений параметров спектров электронного парамагнитного резонанса, включая количество парамагнитных центров, и устанавливает порядок передачи единицы количества парамагнитных центров (КПЦ), единица измерения 1 (единица), от государственного первичного эталона средствам измерений с помощью рабочих эталонов.

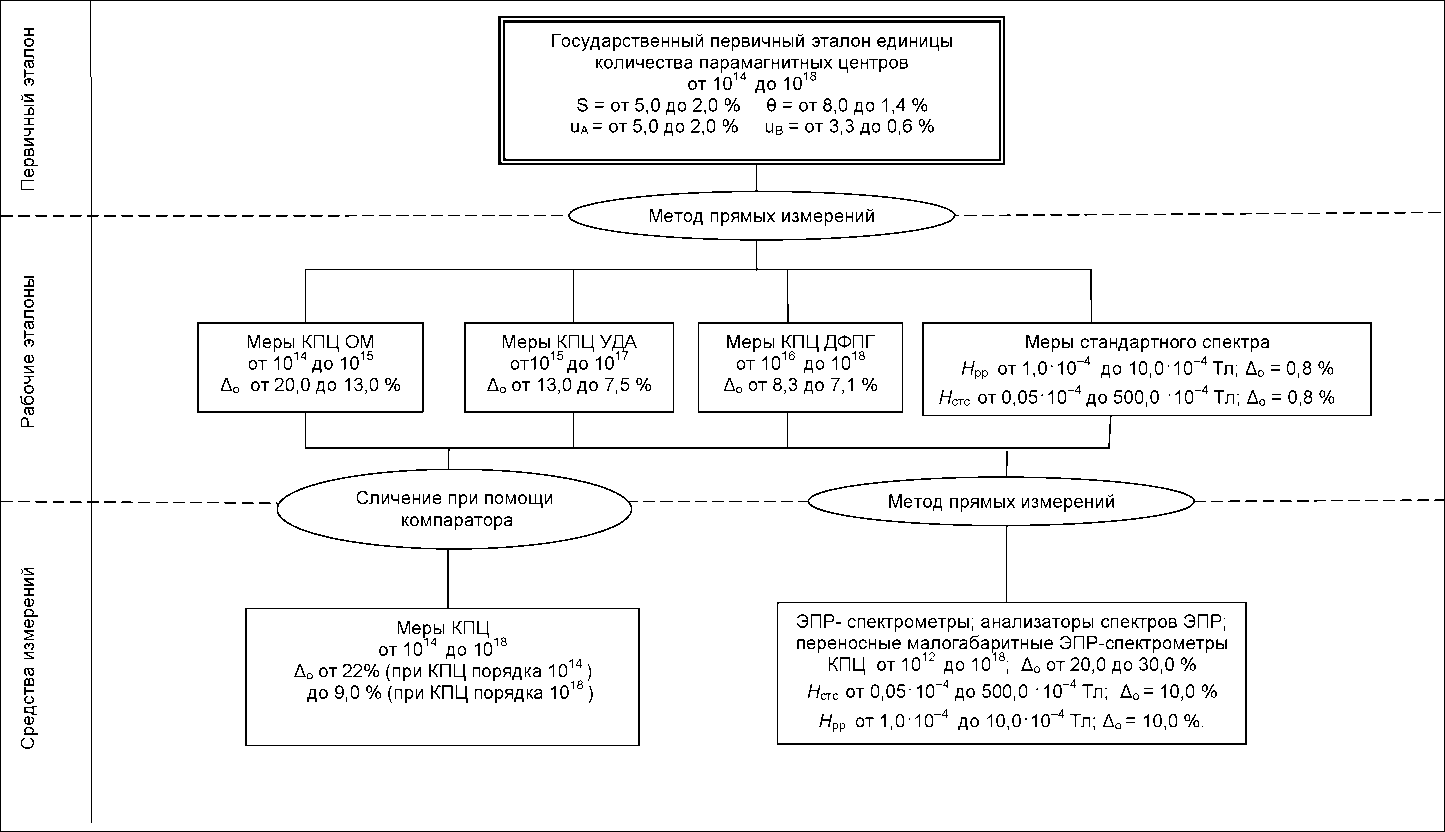

Графическая часть Государственной поверочной схемы для средств измерений параметров спектров электронного парамагнитного резонанса представлена в приложении А.

• 2.1 В состав государственного первичного эталона единицы количества парамагнитных центров входит комплекс средств измерений:

- абсолютный радиоспектрометр электронного парамагнитного резонанса (абсолютный ЭПР-спектрометр);

- относительный радиоспектрометр электронного парамагнитного резонанса (относительный ЭПР-спектрометр);

- комплект мер количества парамагнитных центров.

• 2.2 Государственный первичный эталон обеспечивает воспроизведение единицы КПЦ в диапазоне значений от 10¹⁴ до 10¹⁸ со средним квадратичным отклонением S результата измерений, не превышающим указанных в таблице 1 значений при 6 независимых измерениях. Неисключённая систематическая погрешность 0 (при P = 0,99) не превышает указанные в таблице 1 значения.

Т а б л и ц а 1 - Метрологические характеристики эталона

Значения стандартных неопределенностей воспроизведения единицы КПЦ на эталоне, оцененных по типу А - u_A и по типу В - и_В, суммарной стандартной неопределённости и_С, расширенной неопределённости U при коэффициенте охвата k = 2 указаны в таблице 2.

Т а б л и ц а 2 - Неопределенность результатов воспроизведения значений КПЦ на эталоне

• 2.3 Государственный первичный эталон применяют для передачи единицы КПЦ рабочим эталонам методом прямых измерений.

В качестве рабочих эталонов применяют меры КПЦ, изготовленные:

• - на основе оксида магния (ОМ);

• - ультрадисперсионного алмаза (УДА);

• - дифенилпикрилгидразила (ДФПГ);

• - меры стандартного спектра.

Для значений КПЦ, лежащих в диапазоне от 10¹⁴ до 10¹⁸, предел допускаемой относительной погрешности (До) составляет не более 20 % при 6 независимых наблюдениях.

Значение расщепления компонент сверхтонкой структуры спектра ЭПР (Н_стс) от 0,05^10^-4 до 500,0^10^-4 Тл, предел допускаемой относительной погрешности (До) о,8 %.

Ширина линии спектра ЭПР (Н_рр) от 1,0-Ю"⁴ до 10,0•IO^-4 Тл, предел допускаемой относительной погрешности (Д0) 0,8 %.

Рабочие эталоны применяют для передачи единицы КПЦ средствам измерений методом прямых измерений и методом сличения при помощи компаратора.

4.1 В качестве средств измерений применяют:

• -  ЭПР-спектрометры, анализаторы спектров ЭПР, переносные малогабаритные ЭПР-спектрометры:

значения КПЦ от 10¹² до 10¹⁸, предел допускаемой относительной погрешности (Д0) от 30,0 % до 20,0 % ;

Н_стс от 0,05•IO^-4 до 500,0-10^-4 Тл, предел допускаемой относительной погрешности (Д0) 10,0 %;

Нрр от 1,0-10^-4 до 10,0* 10^-4 Тл, Д0=10,0 %;

• -  меры КПЦ, входящие в комплект ЭПР-спектрометров и анализаторов спектра ЭПР.

Значения КПЦ от 10¹⁴ до 10¹⁸, предел допускаемой относительной погрешности (Д0) от 22,0 % до 9,0 %.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 декабря 2018 г.                                                 2829

Москва

Об утверждении государственной поверочной схемы для средств измерений параметров спектров электронного парамагнитного резонанса

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также на основании внесенных изменений в План разработки (пересмотра) и утверждения государственных поверочных схем на 2018 г., утвержденных приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1342, приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений параметров спектров электронного парамагнитного резонанса (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы количества парамагнитных центров (ГЭТ 83 -2017), эталонов, средств измерений параметров спектров электронного парамагнитного резонанса и вводится в действие с 30 апреля 2019 г.;

рабочие эталоны, предусмотренные Государственной поверочной схемой, на которую распространяется ГОСТ Р 8.869-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров спектров электронного парамагнитного резонанса», применяются до окончания срока их первичной или периодической аттестации;

информация о прекращении применения рабочих эталонов по ГОСТ Р 8.869-2014 передается в Федеральный информационный фонд по обеспечению единства измерений;

при передаче единицы количества парамагнитных центров рабочим эталонам, предусмотренным Государственной поверочной схемой, на которую распространяется ГОСТ Р 8.869-2014, оформляется заключение о соответствии поверяемого (калибруемого) эталона определенному уровню ГПС;

при поверке или калибровке показатели точности рабочих эталонов определяются в соответствии с ГПС;

срок перехода к ГПС - до 29 апреля 2020 года.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тощев) совместно с ФГУП «ВНИИФТРИ» (С.И.Донченко) обеспечить отмену национального стандарта Российской Федерации ГОСТ Р 8.869-2014.

• 4.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
