УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июля 2021 г. № 1509

Лист № 1 Регистрационный № 67050-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ротаметры с местными показаниями стеклянные РМС

Назначение средства измерений

Ротаметры с местными показаниями стеклянные РМС (в дальнейшем - ротаметры) предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей и газов с дисперсионными включениями инородных частиц.

Описание средства измерений

Принцип действия ротаметров основан на восприятии поплавком, перемещающемся в ротаметрической трубке, динамического напора проходящего с низу вверх потока жидкости или газа.

При подъеме поплавка проходной зазор между миделем (наибольшим диаметром) поплавка и внутренним диаметром трубки ротаметрической увеличивается. Перепад давления на поплавке уменьшается. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждой величине расхода измеряемой среды соответствует строго определенное положение поплавка.

Ротаметры имеют несколько модификаций:

РМС - основное исполнение;

РМС-Ф - фторопластовые для агрессивных жидкостей;

РМС-А - с регулировочным вентилем для малых расходов.

Модификации отличаются пределом измерения, измеряемой средой, вариантом исполнения и вариантом присоединения.

Буквы, стоящие после буквенного шифра (РМС), обозначают вариант исполнения: фторопластовые, с регулировочным винтом.

Цифры, стоящие после буквенного шифра, обозначают верхний предел измерений.

Буквы, стоящие после предела измерения, обозначают:

Ж, Г - измеряемая среда (Ж - жидкость, Г - газ);

У - климатическое исполнение (У - умеренный климат).

Цифра 3 после климатического исполнения обозначает категорию размещения по ГОСТ 15150-69.

Последняя цифра обозначает вариант присоединения;

• 1 - штуцерное соединение;

• 2 - резьбовое соединение;

• 3 - фланцевое соединение.

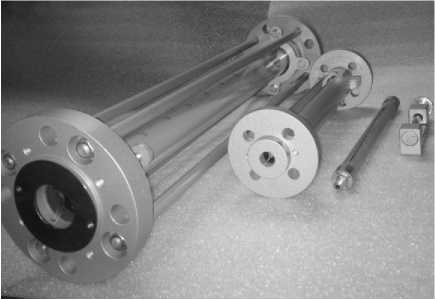

Общий вид ротаметров представлен на рисунке 1.

Рисунок 1 - Общий вид ротаметров

Пломбирование ротаметров с местными показателями стеклянных РМС не предусмот-

рено.

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится на паспорт типографским способом.

Комплектность средства измерений

аблица 3 - Комплектность ротаметров

приведены в документе раздел 7 ЗКТИ.407142.001РЭ «Ротаметры с местными показаниями стеклянные».

ГОСТ 13045-81 Ротаметры. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки

ТУ4213-001- 497842895- 2016 Ротаметры с местными показаниями стеклянные РМС

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «28» июля 2021 г. № 1509

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
