О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906^

• 4. Контроль за испои                                  за собой.

Федеральное агентство по техническому регулированию и

метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27.12.2022

\____—_____

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 148 Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 148

Регистрационный № 66409-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости FLEXA модель FLXA202

Анализаторы жидкости FLEXA (2-проводные) модель FLXA202 (в дальнейшем -анализаторы) предназначены для непрерывного измерения удельной электрической проводимости, водородного показателя (pH), окислительно-восстановительного потенциала, массовой концентрации растворенного кислорода в жидких средах, в том числе в питьевых, сточных, промышленных водах и других водных средах.

Принцип действия анализаторов при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал. Измерение массовой доли растворенного кислорода выполняется с применением амперометрических мембранных сенсоров. Принцип действия анализатора при измерении водородного показателя (pH) основан на измерении ЭДС электродной системы и расчете pH анализируемого раствора на основе уравнения Нернста.

Конструктивно анализаторы состоят из первичного измерительного преобразователя (сенсора) и электронного блока. Анализаторы комплектуют различными типами погружных и проточных сенсоров, предназначенными для работы в разнообразных средах, в том числе агрессивных (таблица 1).

Электронный блок позволяет принимать и обрабатывать измерительную информацию от двух аналоговых сенсоров одного типа измерения (рН/ОВП или SC или DO) одновременно, а также от одного сенсора типа SENCOM или ISC в зависимости от конфигурации. Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на дисплей и могут быть переданы на верхний уровень (коммуникатор, контроллер) с помощью стандартного коммуникационного протокола HART, наложенного на аналоговый сигнал (4-20) мА. Приборы устанавливают непосредственно на трубопроводах, возможен также настенный и щитовой монтаж.

Анализаторы FLEXA модель FLXA202 имеют взрывозащищенное исполнение. Пломбирование анализаторов жидкости FLEXA модель FLXA202 не предусмотрено.

Общий вид электронного блока приведен на рисунке 1, место нанесения знака поверки указано на рисунке 2, общий вид сенсоров - на рисунке 3.

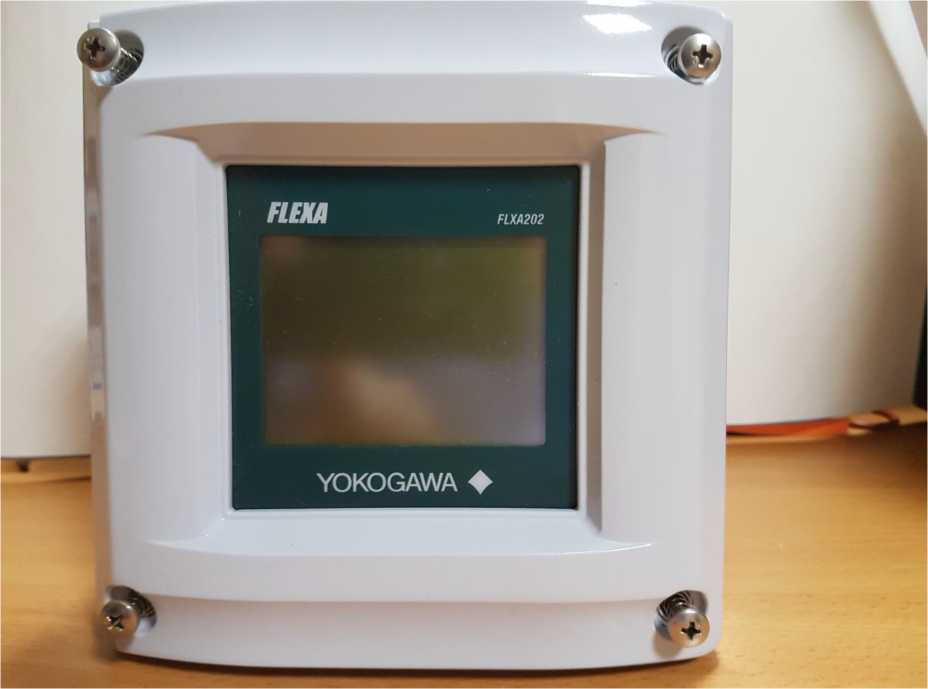

Рисунок 1 - Общий вид электронного блока анализатора жидкости FLEXA модель FLXA202

Место нанесения

знака поверки

Yokogawa Electric Corporation 2-9-32 Nakacho, Musashino-shi, Tokyo, 180-8750 JAPAN

YOKOGAWA ♦ Made in Singapore

| FLEKA

1птгм!^г-^{е Ana|}y^zer

I C€ A

J

FLXA202________

-D-B-O-AB-O1 -NN-A

S1.-01

24VDC--4-20mADC~ -20 TO 55°C

STYLE

SUPPLY

OUTPUT

AMB. TEMP ________

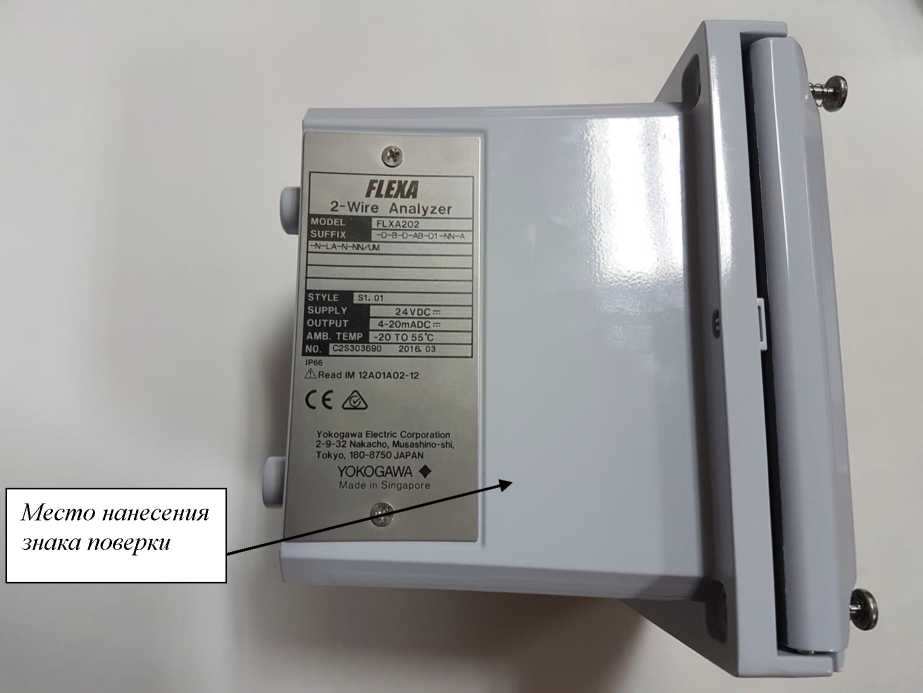

Рисунок 2 - Место нанесения знака поверки

Таблица 1

а

b

c

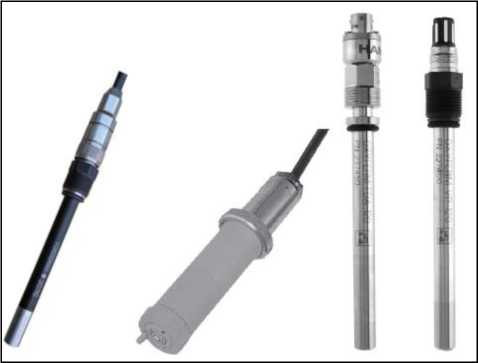

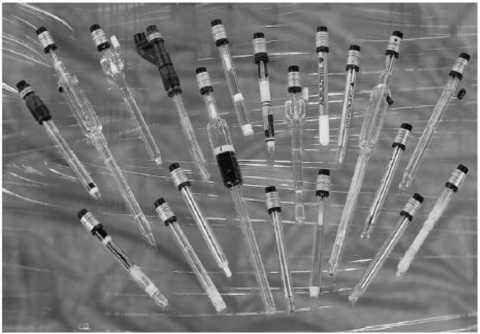

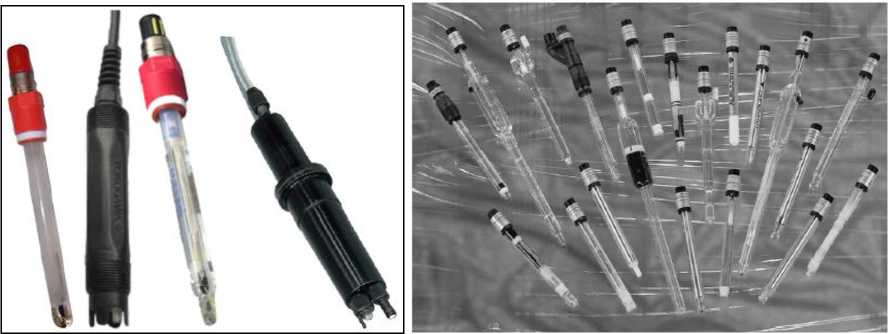

d e Рисунок 3 - Внешний вид сенсоров: a - индуктометрический, b - кондуктометрические, c - растворенного кислорода, d и e - рН

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится:

• - типографским способом на титульный лист руководства по эксплуатации;

• - на шильдик анализатора (табличку, расположенную на боковой поверхности корпуса).

Лист № 7 Всего листов 8 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.

ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений рН.

Техническая документация фирмы-изготовителя

ГОСТ Р 8.766-2011 ГСИ. Государственная поверочная схема для средств измерений для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).

Yokogawa Electric Corporation, Япония

Адрес: 2-9-32 Nakacho, Mussashio-shi Tokyo 180-8750, Japan

Заводы изготовители:

Yokogawa Electric Asia Pte, Ltd., Сингапур

Адрес: 5 Bedok South Road, Singapore 469270, Singapore

Yokogawa Europe B.V., Нидерланды

Адрес: Euroweg 2, 3825 HD Amersfoort, The Netherlands

Hamilton Bonaduz AG, Швейцария

Адрес: Via Crusch 8, CH-7402 Bonaduz, Switzerland

PT Yokogawa Manufacturing Batam, Индонезия

Адрес: Lot 339-340 Jalan Beringin, Batamindo Industrial Park, Mukakuning, Sungai Beduk, Batam, 29433, Indonesia

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 148

Лист № 1 Регистрационный № 78408-20 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости FLEXA модель FLXA402

Анализаторы жидкости FLEXA модель FLXA402 (далее - анализаторы) предназначены для непрерывных измерений удельной электрической проводимости (УЭП), водородного показателя (pH), окислительно-восстановительного потенциала (ОВП), массовой концентрации растворенного кислорода в водных средах, в том числе в природных, питьевых, технологических, сточных и других промышленных водах.

Принцип действия анализаторов, в зависимости от установленных датчиков, основан на потенциометрическом (рН/ОВП), кондуктометрическом или индукционном (УЭП), электрохимическим или оптическом (массовая концентрация растворенного кислорода) методах с последующим преобразованием аналогового или цифрового сигнала, полученного от датчиков, в результаты измерений, отображаемые на дисплее в соответствующих единицах измерений, а также в унифицированный цифровой или электрический выходной сигнал для передачи другим устройствам. Принцип действия датчиков, входящих в состав анализатора, зависит от их типа и назначения и приведен в таблице 1.

Потенциометрический принцип действия заключается в измерении потенциала электрода, который зависит от содержания (активности) определяемых ионов в растворе (закон Нернста). Сущность метода состоит в измерении разности потенциалов между измерительным электродом и электродом сравнения.

При измерении УЭП принцип действия кондуктивных датчиков (основан на измерении сопротивления измеряемой среды между электродами, индуктивных - на создании встроенным генератором переменного магнитного поля в основной катушке, которое в свою очередь индуцирует ток в анализируемой среде. Сила индуцированного тока зависит от электропроводности и, следовательно, от содержания ионов в анализируемой среде. Возникший в среде электрический ток создает другое магнитное поле во вторичной катушке. Индуцированный в катушке результирующий ток измеряется приемником и преобразуется в значение электропроводности.

Оптический принцип измерений массовой концентрации растворенного кислорода основан на измерении интенсивности люминесценции люминофора вследствие его реакции с растворенным кислородом в измерительной ячейке. Электрохимический принцип измерений заключается в измерении тока, возникающего в гальванической или полярографической измерительной ячейке вследствие протекания электрохимической реакции с участием кислорода.

Конструктивно анализаторы состоят из первичного измерительного преобразователя (датчика) и электронного блока. Анализаторы комплектуют различными типами погружных и проточных датчиков, предназначенными для работы в разнообразных средах, в том числе агрессивных (таблица 1). Датчики могут иметь аналоговый или цифровой выход для подключения к электронному блоку, а также быть составными (с цифровым преобразователем SENCOM SA11). В зависимости от назначения, датчики выпускаются в корпусах из различных материалов, разной формы и размеров.

Электронный блок FLXA402 позволяет принимать и обрабатывать измерительную информацию от:

- двух аналоговых сенсоров разного типа измерения (рН/ОВП или SC/ISC или DO) одновременно,

- до пяти цифровых сенсоров SENCOM или одного аналогового датчика и до четырех цифровых сенсоров SENCOM в зависимости от конфигурации (при использовании цифрового преобразователя SENCOM SA11 и клеммного блока ВА11).

Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на дисплей и могут быть переданы на верхний уровень (коммуникатор, контроллер) с помощью стандартного коммуникационного протокола HART, наложенного на аналоговый сигнал от 4 до 20 мА. Обмен данными может также осуществляться по протоколам Modbus TCP/IP, Modbus RTU/RS485RC и технологии Ethernet, Bluetooth

Управление осуществляется с помощью цветного сенсорного дисплея. Приборы устанавливают непосредственно на трубопроводах, возможен также настенный и щитовой их монтаж.

Анализаторы жидкости FLEXA модель FLXA402 выпускаются в различных исполнениях, полное обозначение которых включает обозначения модели (FLXA402), суффикс-кодов и опций (при их наличии) и имеет вид:

FLXA402-a-b-cd-ef-gh-ij-kl-m-p-q-NN*,

где в позициях от a до q стоят заглавные латинские буквы или цифры, в позиции *-обозначения дополнительных опций.

Суффикс-коды обозначают следующие параметры:

a - тип питания (переменный или постоянный ток),

b- тип покрытия корпуса (уретановое или стойкое антикоррозионное),

cd- система сертификации,

ef - кодировка датчика на входе 1,

gh - кодировка датчика на входе 2,

ij - количество входов/выходов,

kl - наличие реле,

m - наличие Bluetooth,

p - тип цифровой связи,

q - код страны.

Таблица 1 - Перечень датчиков

Продолжение таблицы 1

Общий вид анализаторов жидкости FLEXA модель FLXA402 (электронный блок) приведен на рисунке 1, внешний вид датчиков - на рисунке 2. Пломбирование не предусмотрено.

а) б)

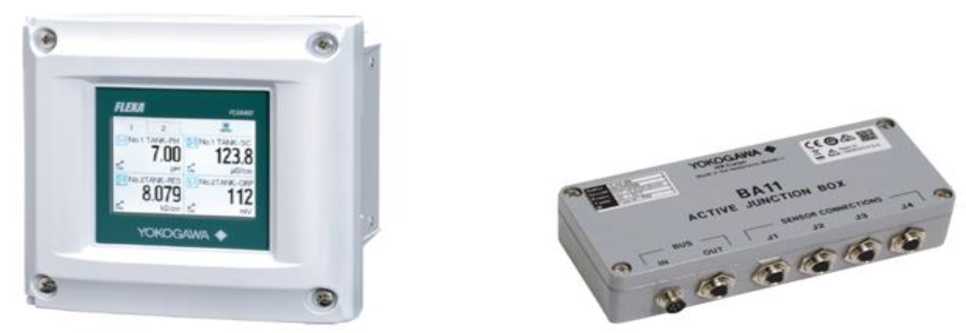

Рисунок 1 - Общий вид анализаторов жидкости FLEXA модель FLXA402 (а- электронный блок, б - клеммный блок ВА11)

а)

б)

в)

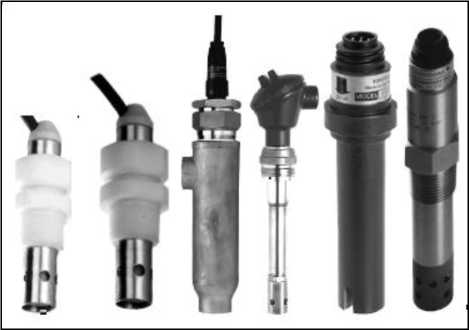

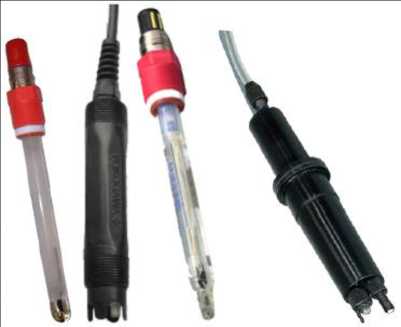

(датчики: a - индуктивные, б - кондуктивные, в - растворенного кислорода, г и д - рН/ОВП).

Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики анализаторов с датчиками рН/ОВП

Таблица 4 - Метрологические характеристики анализаторов с датчиками кондуктивными SC, SX)

Таблица 5 - Метрологические характеристики анализаторов с датчиками индуктивными ICS

Таблица 6 - Метрологические характеристики анализаторов с датчиками растворенного кислорода (DO30, DO70, Oxyferm, Oxygold)

Таблица 7 - Метрологические характеристики (дополнительная погрешность)

Таблица 8 - Основные технические характеристики

Продолжение таблицы 8

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации; на шильдик анализатора (табличку, расположенную на боковой поверхности корпуса) методом наклейки и/или гравировки.

Таблица 9 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

Приказ Министерства природных ресурсов и экологии Российской Федерации от 07.12.2012 г № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ГОСТ  8.120-2014  Государственная  система  обеспечения  единства  измерений.

Государственная поверочная схема для средств измерений рН

ГОСТ  8.652-2016  Государственная  система  обеспечения  единства  измерений.

Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)

Техническая документация изготовителя

Yokogawa Electric Corporation, Япония

Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan

Заводы изготовители:

Yokogawa Electric Asia Pte, Ltd., Сингапур

Адрес: 5 Bedok South Road, Singapore 469270, Singapore

Yokogawa Europe B.V., Нидерланды

Адрес: Euroweg 2, 3825 HD Amersfoort, The Netherlands

Hamilton Bonaduz AG, Швейцария

Адрес: Via Crusch 8, CH-7402 Bonaduz, Switzerland

PT Yokogawa Manufacturing Batam, Индонезия

Адрес: Lot 339-340 Jalan Beringin, Batamindo Industrial Park, Mukakuning, Sungai Beduk, Batam, 29433, Indonesia

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
