О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению

Федеральным агентством по техническому регулированию и

>логии

государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Продлить срок действия утвержденных типов средств изменений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

  • 2. Внести изменения в сведения об утвержденных типах средств

измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.               1

  • 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации

от 28 августа 2020 г. № 290р, и настоящим приказом.         л

*                                            Пдллиииии ■&НА1/'ГГи*|ХЛ-кЛп4 HAUMUdLiTS НА ЛНиГЭЦ1Л*1ГА

Подлинникэлектронногодокумента, подписанного ЭП,

5. Контроль за испол                                    за собой.

thenahankurka эгаитгтпл пп тду!11"        гш'иГтипгшАиыьА ы

Заместитель Руководителя

Федеральное агентство по техническому регулированию и

метрологии.

Приказ Росстандарта №1964 от 08.08.2022, https://oei-analitika.ru

Сертификат: O29D1O9B0OOBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «8» августа 2022 г. № 1964 Сведения

об утвержденных типах средств измерений, подлежащих изменению

в части срока действия утвержденного типа средств измерений

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер

Правообладатель

Изготовитель

Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия)

1

2

3

4

5

6

7

1.

Излучатели в виде модели абсолютно черного тела

АЧТ 70/-40/80

69533-17

Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон"), г. Омск

04.12.2027

2.

Термопреобразователи с унифицированным выходным сигналом

ТСМУ 9313, ТСПУ

9313

15762-07

Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон"), г. Омск

27.11.2027

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «8» августа 2022 г. № 1964

Лист № 1 Регистрационный № 15762-07                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313

Назначение средства измерений

Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313 (далее по тексту - термопреобразователи) предназначены для измерений температуры жидких, газообразных и сыпучих веществ для нужд промышленности.

Описание средства измерений

Принцип действия термопреобразователей основан на свойстве металла (платины или меди) изменять свое электрическое сопротивление с изменением температуры.

Каждый термопреобразователь состоит из первичного преобразователя температуры (термопреобразователь сопротивления платиновый - в случае ТСПУ 9313, медный - в случае ТСМУ 9313) и вторичного преобразователя (электронная схема, преобразующая изменение сопротивления в изменение электрического сигнала). При изменении температуры изменяется сопротивление первичного преобразователя. Во вторичном преобразователе это изменение преобразуется в изменение напряжения, которое пропорционально изменению температуры. Напряжение усиливается до уровня, необходимого для управления схемой регулирования выходного сигнала. Схема обеспечивает необходимый коэффициент преобразования изменения сопротивления в постоянный выходной сигнал и линеаризацию зависимости выходного сигнала (тока или напряжения) от изменения сопротивления.

Конструктивно первичный преобразователь представляет собой платиновую спираль (для ТСПУ 9313) или намотку из медной проволоки (для ТСМУ 9313), помещенную в защитную арматуру из стали. Вторичный преобразователь размещается в головке. На головке находится винт заземления.

В зависимости от конструктивного исполнения преобразователи в ТСМУ 9313, ТСПУ 9313 могут быть соединены между собой жестко или гибким кабелем. Подключение внешних цепей к ТСМУ 9313, ТСПУ 9313 осуществляется через розетку 2РМТ22КПН10Г1В1В с перемычками, которая присоединяется к вилке 2РМТ, встроенной в головку преобразователя. Розетка 2РМТ22КПН10Г1В1В с перемычками входит в комплект поставки.

Термопреобразователи являются одноканальными, однофункциональными изделиями.

Общий вид термопреобразователей представлен на рисунке 1.

Пломбирование термопреобразователей не предусмотрено.

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на головке термопреобразователей, методом лазерной печати.

Приказ Росстандарта №1964 от 08.08.2022, https://oei-analitika.ru
Приказ Росстандарта №1964 от 08.08.2022, https://oei-analitika.ru

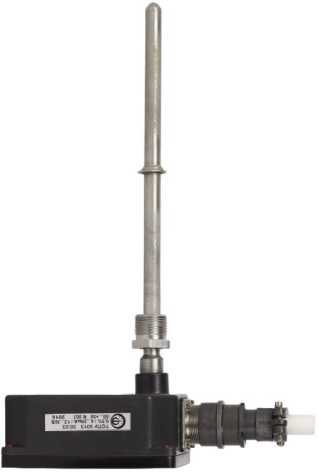

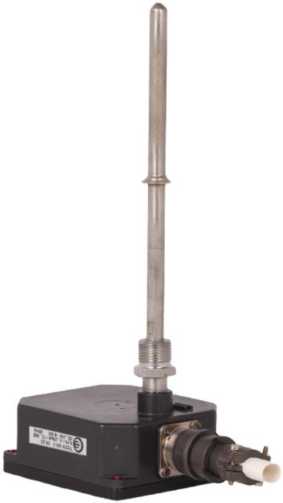

Рисунок 1 - Общий вид термопреобразователей с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

ТСМУ 9313

ТСПУ 9313

Диапазон измеряемых температур, °С

от -50 до +150

от -200 до +600

Номинальная статическая характеристика (НСХ) преобразования по ГОСТ 6651-2009

50М

50П

Уровень выходного сигнала:

- силы постоянного тока, мА

от 4 до 20; от 0 до 5

- напряжения постоянного тока, В

от 0 до 5; от 0 до 10

Пределы допускаемой приведенной погрешности измерений, %

от 0,25 до 1,50*

* - в зависимости от диапазона измеряемых температур.

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

ТСМУ 9313

ТСПУ 9313

Напряжение питания постоянного тока, В

от 12 до 36

Потребляемая мощность, Вт, не более

0,9

Габаритные размеры (длина), мм

от 100 до 1000

Масса, кг

от 0,61 до 0,93

Средняя наработка до отказа для температуры длительного применения, ч

200000

от 20000 до 200000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь

1 шт.

Розетка с перемычками

2РМТ22КПН10Г1В1В

1 комплект

Скоба*

1 шт.

Гайка*

4 шт.

Шайба*

4 шт.

Паспорт

ДДШ 2.821.971 ПС

1 экз.

Методика поверки**

ДДШ 2.821.971 МП

1 экз.

* - поставляется для конструкции с гибким кабелем; ** - поставляется 1 экз. на группу изделий в один адрес.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Указания по эксплуатации» документа ДДШ 2.821.971 ПС «Термопреобразователь с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ТУ50-95 ДДШ 2.821.971 ТУ «Термопреобразователи с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313. Технические условия».

Изготовитель

Акционерное общество «Научно-производственное предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, д. 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

Испытательный центр

Государственный центр испытаний средств измерений Федерального государственного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФГУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-06.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» августа 2022 г. № 1964

Лист № 1 Регистрационный № 69533-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80

Назначение средства измерений

Излучатели в виде модели абсолютно черного тела АЧТ 70/-4О/80 (далее по тексту -излучатели) предназначены для воспроизведения радиационной температуры, настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного или частичного излучения, сканирующих пирометров, тепловизионных систем).

Описание средства измерений

Принцип действия излучателей основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.

Излучатели состоят из излучателя теплового ИТ, блока управления БУ-10 и соединительных кабелей.

Внутри корпуса излучателя теплового ИТ размещен термоблок с излучающей полостью и системой теплообменников. Полость излучения цилиндрической формы с выходной (апертурной) диафрагмой имеет рельефную поверхность стенок и дна, обеспечивающие заданный коэффициент черноты.

Нагрев или охлаждение излучателя осуществляется при помощи термоэлектрических модулей, которые контактируют с излучающей полостью и оборудованы системой теплообмена с окружающей средой.

Поддержание температуры в излучающей полости осуществляется автоматически при помощи внешнего блока управления БУ-10, имеющего обратную связь с датчиком температуры, встроенным в термоблок излучателя теплового ИТ. В зависимости от температурной уставки и сигнала с датчика БУ-10 управляет мощностью, подаваемой на термоэлектрические модули термоблока излучателя теплового ИТ.

Излучатели являются стационарными, однофункциональными, ремонтируемыми в условиях предприятия-изготовителя изделиями.

Общий вид излучателей представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на излучателе, методом лазерной печати.

Приказ Росстандарта №1964 от 08.08.2022, https://oei-analitika.ru

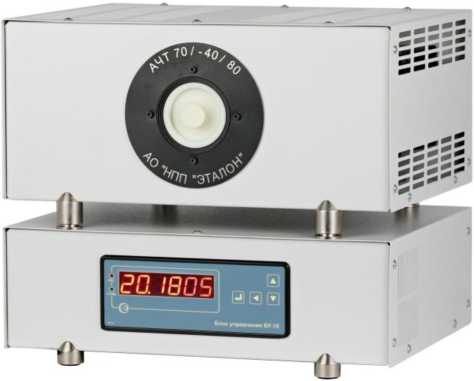

Рисунок 1 - Общий вид средства измерений

Приказ Росстандарта №1964 от 08.08.2022, https://oei-analitika.ru

а)

б)

а) - Блок управления БУ-10

б) - Излучатель тепловой ИТ

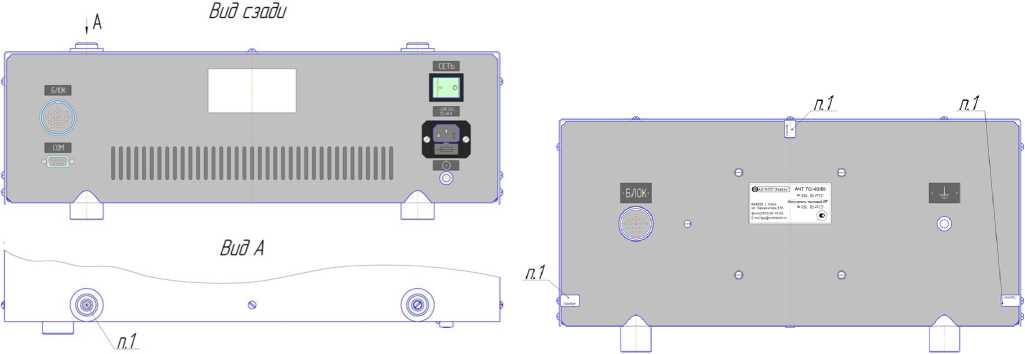

Рисунок 2 - Схема пломбирования от несанкционированного доступа
