О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 34651 «Датчики скорости газового потока вихревые ТХ5921 (модификации 5922,5923)»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращениями ООО «ПРОМТЕХ» от 22 октября 2018 г. № 396/2, № 396/3 приказываю:

• 1. Внести изменения в описание типа на датчики скорости газового потока вихревые ТХ5921 (модификации 5922,5923), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40062-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 34651 «Датчики скорости газового потока вихревые ТХ5921 (модификации 5922,5923)» на последующие 5 лет.

• 3. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому

  лицу или индивидуальному предпринимателю.

  4. Контроль за исполнением настоящего приказа оставляюта собой.

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии,

  С.С.Голубев

Сертификат: O0E1036EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08,11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» декабря 2018 г. № 2728

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики скорости газового потока вихревые ТХ5921 (модификации 5922,5923)

Датчики скорости газового потока вихревые ТХ5921 (модификации 5922, 5923), (далее-датчики) предназначены для непрерывного стационарного измерения скорости потока воздуха, газов и паров в трубопроводах, коробах и на открытых пространствах.

Описание средства измерений

Принцип действия датчиков скорости газового потока вихревых ТХ5921 (модификации 5922, 5923), заключается в преобразовании количества завихрений газового потока в электрический сигнал, пропорциональный скорости газового потока.

Чувствительным элементом датчика является профилированное отверстие с размещенной в ней треугольной призмой. Прохождение газового потока через отверстие и обтекание им призмы сопровождается образованием завихрений, количество которых зависит от скорости газового потока. Датчик осуществляет ультразвуковое сканирование профилированного отверстия, подсчитывает количество завихрений и формирует на выходе сигнал, пропорциональный скорости газового потока. Полученная информация обрабатывается микропроцессорным блоком при помощи специально разработанной программы и поступает на графический ЖК-дисплей для отображения результатов измерений.

Конструктивно датчики выполнены в прочном пыле-влагозащищенном корпусе (рис.1), из композита на основе поликарбоната и нержавеющей стали, в исполнении IP 66. В корпусе на стойке прикреплена измерительная головка, имеются кабельные вводы и аппаратное отделение, в котором располагаются печатные платы, служащие для обработки и передачи сигналов.

Датчики выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты Ех ia I и могут эксплуатироваться в опасных зонах.

Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «TROLEX Ltd.*Protected* 201_ ». В случае попытки вскрытия корпуса нарушится целостность наклейки.

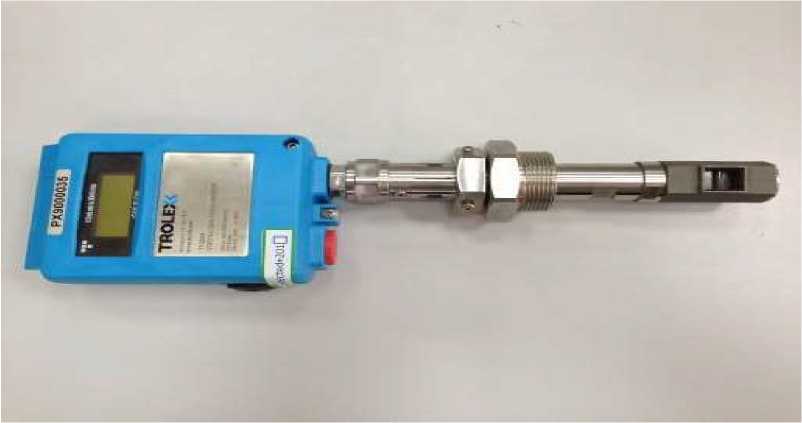

Общий вид датчиков скорости газового потока вихревых ТХ5921 (модификации 5922, 5923) показан на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Датчики скорости газового потока вихревые ТХ5921 (модификации 5922, 5923) имеют встроенное программное обеспечение. Программное обеспечение управляет работой встроенных измерительных преобразователей, сбор, обработку, передачу и отображение на дисплее данных.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения    «высокий» в соответствии с

Р 50.2.077-2014.

аблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографическим способом на титульный лист руководства по эксплуатации. На корпус датчиков знак наносится фотохимическим методом или путем наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 2550-0110-2009 «Датчики скорости и расхода газового потока вихревые ТХ5921, ТХ 5922, ТХ 5923. Методика поверки». Утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» в 2009 г.

Основные средства поверки:

- рабочие эталоны 2-го разряда по ГОСТ Р 8.886-2015;

-вольтметр универсальный В7-72 с диапазоном измерений от 200 мВ до 1000 В (регистрационный номер в Федеральном информационном фонде 26425-09);

-катушка электрического сопротивления Р331 100 Ом, КТ 0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);

-магазин сопротивлений МСР-63, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 2042-65);

-частотомер электронно-счетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде 9084-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.

изложены в эксплуатационном документе.

ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Техническая документация фирмы-изготовителя «TROLEX Ltd.»

Фирма «TROLEX Ltd.», Великобритания

Адрес: Newby Road, Hazel Grove, Stockport, Cheshire, SK7 5DY, UK

Телефон +44(0)161-483-1435

Факс +44(0)161-483-5556

ЗАО «ПРОМТЕХ», г. Москва

Адрес: 121069, г. Москва, ул. Б.Никитская, д.50А/5, стр. 1 Телефон: (495)225-48-29

Факс: (495)465-02-31

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
