№492 от 10.03.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27586
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 46120 "Динамометры становые ДС-200, ДС-500"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ10 марта 2017г.
№492
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 46120 «Динамометры становые ДС-200, ДС-500»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «НТМИЗ» от 1 декабря 2016 г. № 11-08-57 и № 11-08-61 приказываю:
-
1. Внести изменения в описание типа на динамометры становые ДС-200, ДС-500, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 23226-02, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств
измерений № 46120 «Динамометры становые ДС-200, ДС-500»
на последующие 5 лет.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированкц! метрологии.
кд ft
С,
■ rJ
' ' * г, .
.С.Голубев
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» марта 2017 г. № 492
Изменения в описание типа на динамометры становые ДС-200, ДС-500ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Динамометры становые ДС-200, ДС-500
Назначение средства измеренийДинамометры становые ДС-200, ДС-500 предназначены для измерения силы и статической выносливости мышц - разгибателей туловища человека в деканьютонах с целью определения их состояния и физических возможностей.
Описание средства измеренийДинамометр состоит из силовоспринимающей части, выполненной в виде кольца, к которому крепятся элементы, обеспечивающие передачу на кольцо измеряемых усилий. Принцип действия основан на измерении упругой деформации кольца. Динамометры выпускаются двух модификаций: ДС-200, ДС-500, отличающихся диапазоном измерения.
Общий вид средства измерений представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

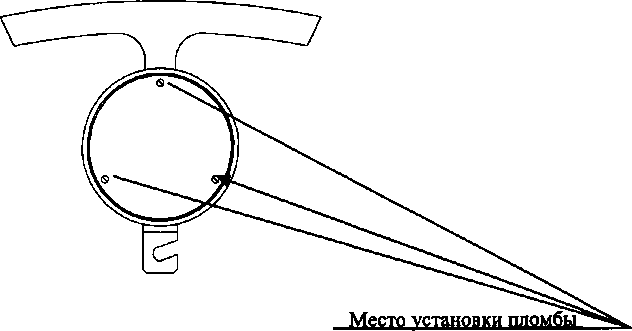

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристики Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ДС-200 |
ДС-500 | |
|
Диапазон измерений, даН |
От 20 до 200 включ. |
От 50 до 500 включ. |
|
Цена деления, даН |
2 |
5 |
|
Пределы допускаемой приведенной основной погрешности от наибольшего предела измерений %, не более |
± 3 |
±3 |
|
Допускаемое значение вариации показаний при возрастающих и убывающих нагрузках от наибольшего предела измерения %, не более |
6 |
6 |
Таблица 2 — Основные технические характеристики
|
Наименование |
Значение | |
|
характеристики |
ДС-200 |
ДС-500 |
|
Габаритные размеры, мм, не более:
-длина |
725 257 257 |
725 257 257 |
|
Масса динамометра без комплекта принадлежностей, кг, не более |
1,8 |
1,8 |
|
Масса динамометра с комплектом принадлежностей, кг, не более |
5,5 |
5,5 |
|
Условия эксплуатации: - температура окружающей среды, °C |
25±10 | |
|
Средний срок службы, лет, не |
5 | |
|
менее |
наносится на титульный лист паспорта. Способ нанесения - типографский.
Комплектность средства измерений
Таблица 3- Комплектность средства измерений
|
Наименование |
Количество |
|
Динамометр становой ДС-200 или ДС-500 (без принадлежностей) |
1 |
|
Планка соединительная |
2 (1-установлена на подставке) |
|
Накладка |
2 |
|
Подставка |
1 |
|
Футляр |
1 |
|
Паспорт |
1 |
|
Методика поверки (в составе паспорта) |
1 |
осуществляется по документу ДС-200.000.00 МУ «Динамометры становые.
Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «УРАЛТЕСТ» 24.02.2007г.
Основные средства поверки:
- динамометры образцовые на сжатие 3-го разряда переносные ДОСМ-3-1, Госреестр 702-64.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к динамометрам становым ДС-200ДС-500-
1 ГОСТ Р50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия.
-
2 ТУ 64-1-817-78 «Динамометры становые. Технические условия»
-
3 ДС-200.000.00 МУ «Динамометры становые. Методика поверки» (утверждена руководителем ГЦИ СИ ФГУ «УРАЛТЕСТ» 24.02.2007г.)
Закрытое акционерное общество «Нижнетагильский медико-инструментальный завод» (ЗАО «НТМИЗ»)
ИНН 6668007380
Адрес: Россия, 622052, Нижний Тагил, ул. Гражданская
Юридический адрес: Россия, 622001, Нижний Тагил, ул. Ломоносова, д.49 Тел./факс(3435) 40 И 56,40 10 90, E-Mail: medicalgroup@list.ru.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Свердловской области»
620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон (343) 350-25-83, факс (343) 350-40-81,
E-mail: uraltest@uraltest.ru
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний в целях утверждения типа№ 30058-13, действителен до 21.10.2018 г.
