ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» октября 2022 г. № 2656

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» октября 2022 г. № 2656

Регистрационный № 64565-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные ПСВ Скала

Весы платформенные ПСВ Скала предназначены для измерения массы различных грузов при статическом взвешивании.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и электронного оборудования.

Весы изготавливаются в двух исполнениях грузоприемного устройства - весовая платформа с демпфирующими узлами и без них. Демпфирующие узлы предназначены для защиты весов от ударных нагрузок с помощью четырех пружинных блоков. Тип пружин -цилиндрические винтовые. Для гашения возможных колебаний платформы применяются гидравлические двухтрубные амортизаторы. ГПУ может состоять от одной до четырех весовых платформ. Соединение электрических устройств в цепь выполнено через клеммные коробки и комплект кабелей.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в аналогово-цифровой преобразователь электронного оборудования, где происходит его дальнейшая обработка и индикация результатов измерений.

Общий вид весов представлен на рис. 1.

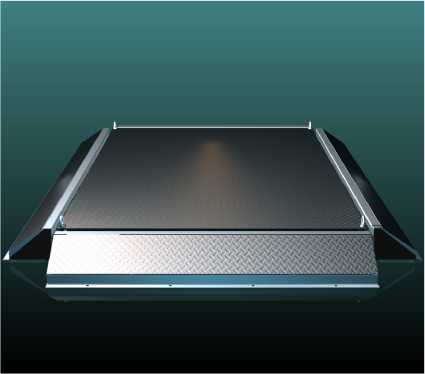

Платформа без демпфирующих узлов

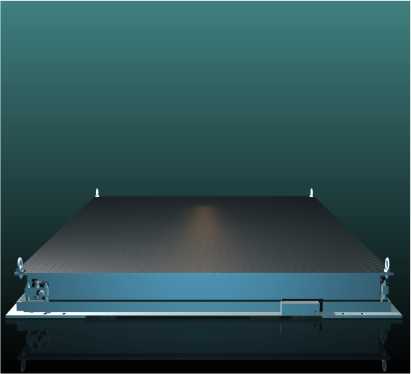

Платформа с демпфирующими узлами

Рисунок 1 - Общий вид весов

Форма маркировки весов: ПСВ - Max (Д) Скала

где ПСВ Скала - обозначение весов;

Max - максимальная нагрузка, т

Д - весы с демпфирующими узлами (при наличии).

В весах применяются следующие модули:

• - датчики весоизмерительные тензорезисторные RTN (регистрационный №21175-13);

• - датчики весоизмерительные тензорезисторные HLC, BLC, ELC модификации HLC (регистрационный №21177-13);

• - датчики весоизмерительные тензорезисторные С модификации С16А (регистрационный №60480-15);

• - датчики весоизмерительные сжатия 740 (регистрационный №50842-12);

• - датчики весоизмерительные МВ150 (регистрационный №44780-10);

• - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSE (регистрационный №75819-19);

• - датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);

• - приборы весоизмерительные WE модификации WE2111 (регистрационный №6180815);

• - приборы весоизмерительные CI модификации CI-1560 (регистрационный №50968-12);

• - электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск (далее - прибор);

• - весоизмерительное оборудование производства ф. «Siemens AG», Германия: модуль многофункциональный SIWAREX FTA/U (госреестр №50385-12), интегрируемый в программируемый логический контроллер SIMATIC S7-300/400 (госреестр №15773-11) в комплекте или с панелью оператора Siebert модели S102 или ПК с использованием автономного ПО «SIWATOOL».

Защита от несанкционированного доступа к встроенному ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки) на корпусе прибора, а также дополнительным паролем доступа. Для прибора DataVes-18 переключатель режимов настройки весов доступен только при открытом корпусе прибора (при открытой пластине верхней крышки прибора). ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).

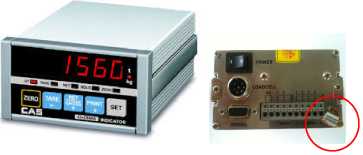

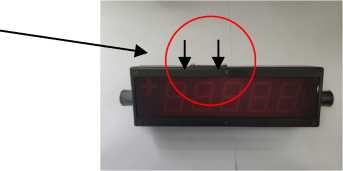

Общий вид приборов и схемы их пломбирования представлены на рис. 2. Знак поверки на прибор не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками.

Место нанесения

CI-1560

DataVes-18

Рисунок 2 - Общий вид приборов и схемы их пломбирования

Общий вид маркировочной таблички приведен на рисунке 3.

Рисунок 3 - Общий вид маркировочной таблички

Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.

Программное обеспечение

Приборы WE2111, CI-1560 и DataVes-18 имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора или по запросу через меню ПО прибора.

Весоизмерительное оборудование производства ф. «Siemens AG», Германия скомпоновано в шкафу управления (рис. 4). ПО СИ представлено встроенным загружаемым ПО весоизмерительного модуля Siwarex U/FTA и автономным ПО «SIWATOOL», выполняющимся на внешней ЭВМ.

ПО модуля SIWAREX FTA/U идентифицируется по номеру версии ПО, который отображается по запросу при помощи автономного ПО «SIWATOOL». Интерфейсные разъёмы, через которые может быть оказано воздействие на загружаемое ПО, расположены внутри шкафа управления. Шкаф закрывается на ключ и пломбируется специальным стикером, без повреждения которого шкаф не открыть. Дополнительно пломба-стикер устанавливается на крышку модуля SIWAREX FTA/U, закрывающую разъем.

Автономное ПО «SIWATOOL» представлено исполняемым файлом ПО «SIWATOOL_U/FTA.exe». Основные функции ПО сводятся к приему по асинхронному последовательному интерфейсу RS-232 результатов измерений, а также:

• •  конфигурирование и юстировка весов

• •  тестирование свойств весов

• •  сохранение и печать параметров весов

• •  регистрация и анализ процессов взвешивания

ПО «SIWATOOL» представляет из себя интерфейс пользователя для конфигурирования и юстировки весов и отображения фактического веса.

Идентификация ПО «SIWATOOL_U/FTA.exe» осуществляется с использованием контрольной суммы MD5. Дополнительно в окне «About» программы отображается версия ПО.

SIWAREX U/FTA

j RS 232

ПК

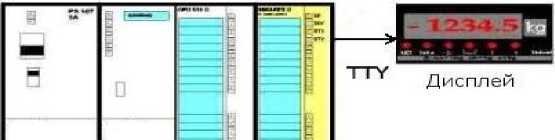

Рисунок 4 - Шкаф управления

Таблица 1 - Идентификационные данные ПО

Уровень защищённости встроенного ПО приборов соответствует высокому уровню по

Р 50.2.077-2014; уровень защищенности автономного ПО соответствует среднему уровню по Р 50.2.077-2014.

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (III)

Значение максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов (mpe) приведены в табл. 2.

Таблица 2 - Метрологические характеристики

Окончание табл. 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики

Таблица 4 - Габаритные размеры и масса весов

наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Весы платформенные ПСВ Скала. Руководство по эксплуатации» ИВПС. 404432.251 РЭ с изм. 1», раздел 9 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г.№ 1622;

ГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)

ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, д. 4г, оф.245

Тел./факс: +7 (383) 363-19-54; +7 (383) 363-36-21

Е-mail: inter-ves@mail.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц №RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» октября 2022 г. № 2656

Лист № 1 Регистрационный № 72779-18                                          Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Яйвинской ГРЭС

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Яйвинской ГРЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, отображения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения, которая состоит из 28 измерительных каналов (ИК).

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - комплексы измерительно-информационные (ИИК), включающие в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), созданный на основе устройств сбора и передачи данных (УСПД) типа ЭКОМ-3000 и включающий в себя источники бесперебойного питания и технические средства приема-передачи данных.

УСПД обеспечивает сбор данных со счетчика, расчет и архивирование результатов измерений электрической энергии в энергонезависимой памяти с привязкой ко времени, передачу посредством интерфейса Ethernet этой информации на уровень ИВК. Полученная информация накапливается в энергонезависимой памяти УСПД. Точное значение глубины хранения информации определяется при конфигурировании УСПД.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), установленный в центре сбора и передачи данных (ЦСОД). ИВК создан на основе сервера опроса и сервера базы данных с установленным на них программным обеспечением (ПО) ПК «Энергосфера», источника бесперебойного питания и технических средства приема-передачи данных.

Этот уровень обеспечивает сбор информации (результаты измерений, журнал событий) с уровня ИВКЭ, обработку данных и их архивирование, хранение информации в базах данных серверов, доступ к информации и передачу данных третьим лицам.

Для работы с системой на уровне подстанции (ПС) предусматривается организация автоматизированных рабочих мест (АРМ) ПС.

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Первичный ток в счетчиках измеряется с помощью измерительных трансформаторов тока, имеющих малую линейную и угловую погрешность в широком диапазоне измерений. В цепи трансформаторов тока установлены шунтирующие резисторы, сигналы с которых поступают на вход измерительной микросхемы. Измеряемое напряжение каждой фазы через высоколинейные резистивные делители подается непосредственно на измерительную микросхему. Измерительная микросхема осуществляет выборки входных сигналов токов и напряжений по каждой фазе, используя встроенные аналого-цифровые преобразователи, и выполняет различные вычисления для получения всех необходимых величин. С выходов измерительной микросхемы на микроконтроллер поступают интегрированные по времени сигналы активной и реактивной энергии. Микроконтроллер осуществляет дальнейшую обработку полученной информации и накопление данных в энергонезависимой памяти, а также микроконтроллер осуществляет управление отображением информации на ЖКИ, выводом данных по энергии на выходные импульсные устройства и обменом по цифровому интерфейсу. Измерение максимальной мощности счетчик осуществляет по заданным видам энергии. Усреднение мощности происходит на интервалах, длительность которых задается программно и может составлять 1, 2, 3, 5, 10, 15, 30, 60 минут.

Каждые 30 минут УСПД автоматически проводит сбор результатов измерений и состояние средств измерений со счетчиков электрической энергии по проводным линиям связи с интерфейсом RS-485. С удаленных электроустановок опрос счетчиков осуществляется по коммутируемому каналу сотовой связи стандарта GSM 900/1800 МГц. При отказе каналов связи или выходе из строя УСПД, специалисты, обслуживающие систему, могут осуществлять сбор информации со счетчиков с применением переносного инженерного пульта (ПИП) и оптического порта с дальнейшим восстановлением информации о приращениях электроэнергии путем копирования собранных данных с ПИП в базу данных (БД) сервера АИИС КУЭ.

Данные, полученные от счетчиков, обрабатываются. Все первичные, расчетные и диагностические данные сохраняются в архивах. УСПД при необходимости объединяет измерения в единые групповые измерения, соответствующие конкретным объектам.

Любые данные, хранимые в архивах УСПД, могут просматриваться с помощью средств АРМ или передаваться в системы высшего уровня (ИВК) по соответствующему протоколу. Передача происходит по запросу системы высшего уровня.

Коммуникационный сервер опроса ИВК ЦСОД раз в 30 минут автоматически опрашивает УСПД ИВКЭ. По окончании опроса коммуникационный сервер автоматически передает полученные данные в базу данных сервера БД ИВК. В сервере БД ИВК ЦСОД информация о результатах измерений приращений электрической энергии автоматически формируется в архивы и сохраняется на «жестком» диске сервера БД по каждому параметру.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе GPS-приемников сигналов точного времени от спутников глобальной системы позиционирования (GPS). GPS-приемник входит в состав каждого УСПД типа ЭКОМ-3000. Время часов УСПД синхронизировано со временем GPS-приемника, сличение ежесекундное, погрешность синхронизации не более 0,1 с. УСПД осуществляет синхронизацию времени часов сервера и счетчиков. Сличение времени часов сервера БД со временем часов УСПД осуществляется каждые 60 мин, и корректировка времени часов сервера выполняется при расхождении времени часов сервера и УСПД ±2 с. Сличение времени часов счетчиков с временем часов УСПД осуществляется каждые 30 мин, корректировка времени часов счетчиков выполняется при расхождении времени часов счетчиков и УСПД ±2 с.

Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в паспорт-формуляр АИИС КУЭ типографским способом.

Программное обеспечение

В АИИС КУЭ используется ПО на базе программного комплекса (ПК) «Энергосфера».

ПК «Энергосфера» предназначен для автоматического сбора, обработки и хранения данных, получаемых со счётчиков электроэнергии, отображения полученной информации в удобном для анализа и отчётности виде, взаимодействия со смежными системами.

ПК «Энергосфера» обеспечивает защиту результатов измерений, данных о состоянии средств и объектов измерений. Доступ к ПК «Энергосфера» с целью параметрирования и считывания данных защищен паролями ПК «Энергосфера» и паролем операционной системы в соответствии с правами доступа.

Программное обеспечение счетчиков электрической энергии защищено от параметрирования и считывания данных паролями в соответствии с правами доступа.

Метрологически значимой частью ПК «Энергосфера» является программный модуль сервера опроса «Библиотека» с наименованием файла pso_metr.dll. Данный модуль выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС КУЭ.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО АИИС КУЭ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «высокий».

Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК

Примечания

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2 Допускается замена УСПД на аналогичные утвержденных типов.

• 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Метрологические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные метрологические характеристики ИК

Таблица 4 - Основные технические характеристики ИК

Надежность системных решений:

- резервирование питания УСПД с помощью системы гарантированного электропитания;

- резервирование каналов связи: информация о результатах измерений может передаваться по двум каналам связи;

Журналы событий счетчиков электроэнергии фиксируют время и даты наступления событий:

- факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

- факты коррекции времени с фиксацией времени до и после коррекции, величины коррекции времени, на которую было скорректировано устройство;

- формирование обобщенного события по результатам автоматической самодиагностики;

- отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

- перерывы питания электросчетчика с фиксацией времени пропадания и восстановления.

В Журнале событий ИВКЭ автоматически фиксируются время и даты наступления следующих событий:

- ввода расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных трансформаторов тока и напряжения);

• -   попыток несанкционированного доступа;

• -   связей с ИВКЭ, приведших к каким-либо изменениям данных;

• -   перезапусков ИВКЭ;

• -   фактов корректировки времени с обязательной фиксацией времени до и после коррекции, величины коррекции времени, на которую было скорректировано устройство;

• -    результатов самодиагностики; отключения питания.

Журнал событий ИВК фиксирует:

• -   изменение значений результатов измерений;

• -   изменение коэффициентов измерительных трансформаторов тока и напряжения;

• -   факт и величину синхронизации (коррекции) времени;

пропадание питания;

• -    замена счетчика;

• -   полученные с уровней ИВКЭ «Журналы событий» ИВКЭ и ИИК., Защищенность применяемых компонентов:

• -  наличие механической защиты от несанкционированного доступа и пломбирование:

• -   счетчика;

• -  промежуточных клеммников вторичных измерительных цепей;

• -   испытательной коробки;

• -  УСПД;

- ИВК.

- наличие защиты на программном уровне:

• -   пароль на счетчике;

• -  пароль на УСПД;

• -   пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей;

• -  ИВК.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);

- УСПД (функция автоматизирована);

- ИВК (функция автоматизирована).

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Яйвинской ГРЭС», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Яйвинской ГРЭС

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью «Энрима-Системс»

(ООО «Энрима-Системс»)

ИНН 5906124484

Адрес: 614033, Пермский край, г. Пермь, ул. Куйбышева, д. 118, офис 402 Юридический адрес: 614017, Пермский край, г. Пермь, ул. Уральская, д. 93 Телефон/факс: +7 (342) 249-48-38

Web-сайт: www.enrima.ru

E-mail: info@enrima.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

В части вносимых изменений:

Общество с ограниченной ответственностью «Энергокомплекс»

(ООО «Энергокомплекс»)

ИНН:7444052356

Адрес: 455017, Челябинская обл, г. Магнитогорск, ул. Комсомольская, д. 130, стр. 2 Юридический адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, офис 23 Телефон: +7 (351) 958-02-68

E-mail: encomplex@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» октября 2022 г. № 2656

Лист № 1 Регистрационный № 85956-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АГРОЭКО-ВОСТОК» 2 очередь

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АГРОЭКО-ВОСТОК» 2 очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «АГРОЭКО-ВОСТОК» 2 очередь, включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации системного времени (далее - УССВ) типа УССВ-2 и программное обеспечение (далее - ПО) «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровые сигналы с выходов счётчика по GSM-связи, используя GSM-коммуникатор, поступают на сервер ИВК. В сервере ИВК происходит вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление и обработка измерительной информации, оформление отчетных документов.

Передача информации в АО «АТС» за подписью ЭЦП субъекта ОРЭ, в филиал АО «СО ЕЭС» Воронежское РДУ и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УССВ, на основе приемника сигналов точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS. УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УССВ более чем на ±1 с 1 раз в сутки. Часы счетчиков синхронизируются от часов сервера БД с периодичностью 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено. Заводской номер 057.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Лист № 4 Всего листов 6 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «АГРОЭКО-ВОСТОК» 2 очередь, аттестованном ООО «Спецэнергопроект», уникальный номер записи об аккредитации в реестре аккредитованных лиц по аттестации методик измерений № RA.RU.312236 от 20.07.2017.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью «АГРОЭКО-ВОСТОК»

(ООО «АГРОЭКО-ВОСТОК»)

ИНН 3662159285

Адрес: 394077, г. Воронеж, Бульвар Победы, д. 19, офис 1

Телефон: +7 (473) 262-02-44

E-mail: info@agroeco.ru

Web-сайт: www.agroeco.ru

Закрытое акционерное общество «РеконЭнерго»

(ЗАО «РеконЭнерго»)

ИНН 3666089896

Адрес: 394018, г. Воронеж, ул. Дзержинского, д. 12А

Телефон: +7 (473) 222-73-78, +7 (473) 222-73-79

Факс: +7 (473) 222-73-78, +7 (473) 222-73-79

E-mail: office@rekonenergo.ru

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 октября 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
