МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 сентября 2019 г.

Москва

О внесении изменений в описание типа на спектрометры атомноабсорбционные МГА-1000

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Атомприбор» от 24 июля 2019 г. №  12/136

приказываю:

• 1. Внести изменения в описание типа на спектрометры атомноабсорбционные МГА-1000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58356-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

<                    "            '         А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и < метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

<_________________________________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные МГА-1000 (в дальнейшем - спектрометры) предназначены для измерений содержания различных элементов в водных растворах, пробах пищевых продуктов и продовольственного сырья, атмосферном воздухе, почвах атомноабсорбционным методом с электротермической атомизацией.

Принцип действия спектрометров основан на измерении поглощении свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, возникающего при атомизации пробы в графитовой кювете. Для автоматической коррекции неселективного поглощения использован метод Зеемановской модуляционной поляризационной спектрометрии с высокочастотной модуляцией.

Спектрометры представляют собой автоматизированные лабораторные приборы периодического действия, выполненные конструктивно в виде единого блока. Спектрометры состоят из источника резонансного излучения (лампы с полым катодом или высокочастотные лампы), элементов поляризационно-модуляционной оптической системы, атомизатора, основной частью которого является графитовая кювета, монохроматора, приемника излучения (фотоумножителя) и системы обработки сигнала, поступающего с фотоумножителя. Графитовая кювета располагается в воздушном зазоре между полюсниками постоянного магнита, линии магнитной индукции которого перпендикулярны оптической оси спектрометра. Дозирование жидкой пробы в графитовую кювету спектрометров производится при помощи автосемплера или вручную при помощи микродозаторов переменного объема.

Модулированное по поляризации на частоте 50 кГц излучение от резонансного источника поступает в атомизатор, где горизонтальная составляющая поляризации, параллельная линиям постоянного магнитного поля, поглощается атомами определяемого элемента, молекулами и аэрозолями, возникающими при импульсной атомизации пробы, в то время как вертикальная составляющая, перпендикулярная линиям постоянного магнитного поля, поглощается только молекулами и аэрозолями. В результате возникает разностный сигнал с частотой 50 кГц, пропорциональный концентрации атомов элемента.

Дополнительно в оптической схеме формируется опорный сигнал на частоте 100 кГц, пропорциональный интенсивности резонансного излучения источника, который позволяет скорректировать временные флуктуации оптической схемы, источника излучения и измерительной схемы.

В результате обработки сформированных сигналов возникает аналитический сигнал спектрометра - интегральная абсорбция, который используется для расчета содержания элемента в пробе при помощи предварительно установленной градуировочной характеристики.

Управление работой спектрометров, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения.

Пломбировка спектрометров атомно-абсорбционных МГА-1000 не предусмотрена Общий вид спектрометров атомно-абсорбционных МГА-1000 представлен на рис. 1.

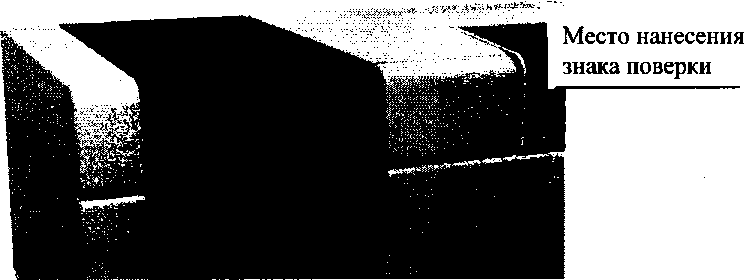

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных МГА-1000

Спектрометры атомно-абсорбционные МГА-1000 оснащаются автономным программным обеспечением ElTherm, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные. Программным образом осуществляется настройка спектрометра, сбор и обработка данных, поступающих с приемника излучения спектрометра; создание и хранение файлов методов измерений и файлов измерений; градуировка спектрометра и вычисление результатов измерений; сохранение результатов измерений на жестком диске персонального компьютера; создание отчетов по результатам измерений.

Уровень защиты ПО ElTherm от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО ElTherm на метрологические характеристики спектрометров атомно-абсорбционных МГА-1000 учтено при их нормировании. Идентификационные данные ПО ElTherm приведены в таблице 1.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель корпуса спектрометров и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

осуществляется по документу МП-242-1781-2014 «ГСИ. Спектрометры атомно-абсорбционные МГА -1000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.05.2014 года.

Основные средства поверки:

ГСО 8001-93 состава раствора ионов никеля (II) (массовая концентрация ионов никеля (II) 1 мг/см³, ПГ ± 1% для доверительной вероятности 0,95);

ГСО 8056-94 состава раствора ионов марганца (II) (массовая концентрация ионов марганца (II) 1 мг/см³, ПГ ± 1% для доверительной вероятности 0,95).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель спектрометра, как показано на рисунке 1.

ГОСТ EN 14083-2013 Продукты пищевые. Определение следовых элементов. Определение свинца, кадмия, хрома и молибдена с помощью атомно-абсорбционной спектрометрии с атомизацией в графитовой печи с предварительной минерализацией пробы при повышенном давлении

ГОСТ 31707-2012 Продукты пищевые. Определение следовых элементов. Определение общего мышьяка и селена методом атомно-абсорбционной спектрометрии с генерацией гидридов с предварительной минерализацией пробы под давлением

ГОСТ 31870-2012 Вода питьевая. Определение содержания элементов методами атомной спектрометрии

ГОСТ Р 55447-2013 Корма, комбикорма, комбикормовое сырье. Определение содержания кадмия, свинца, мышьяка, ртути, хрома, олова методом атомно-абсорбционной спектроскопии.

ТУ 4434-100-79767644-2014 «Спектрометры атомно-абсорбционные МГА-1000. Технические условия»

ООО «Атомприбор» Юридический адрес: 192007, г. Санкт-Петербург, ул. Курская, д.27

Адрес осуществления деятельности: 195220, г. Санкт-Петербург, ул. Обручевых, д.1, лит. Б

Почтовый адрес: 190000, г. Санкт-Петербург, BOX 1234

Тел./факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19

Тел.: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
