О переоформлении свидетельства об утверждении типа средства измерений № 54478 "Газоанализаторы СПУТНИК-1М" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1633 от 01.08.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» августа 2018 г. №1633
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы СПУТНИК-1М
Назначение средства измеренийГазоанализаторы СПУТНИК-1М (далее - газоанализаторы) предназначены для измерений объемной доли газовых компонентов контролируемой среды.
Описание средства измеренийПринцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:
- оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);
- электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).
Газоанализаторы могут комплектоваться максимум 4 сенсорами.
Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.
Газоанализаторы конструктивно выполнены в одноблочном пластмассовом корпусе и состоят из:
- блока сенсоров (предусмотрено четыре слота для установки сенсоров);
- электронного блока преобразования и обработки информации;
- жидкокристаллического цифрового дисплея с подсветкой для отображения результатов измерений;
- кнопочной клавиатуры управления (три кнопки);
- блока питания;
- устройства сигнализации с выдачей светового и звукового сигнала.
Газоанализаторы выпускаются в следующих модификациях: СПУТНИК-1М и СПУТНИК-1М-П, которые отличаются уровнем взрывозащиты.
Маркировка взрывозащиты:
-
- газоанализаторов СПУТНИК-1М - PO ExiaI X;
-
- газоанализаторов СПУТНИК-1М-П - 0ExiaIICT4 X.
Степень защиты газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 ГОСТ 14254-2015.
Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.

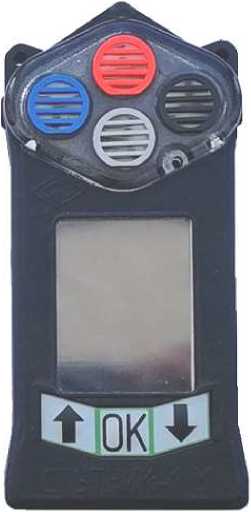

а) модификация СПУТНИК-1М
б) модификация СПУТНИК-1М-П
Рисунок 1 - Общий вид газоанализаторов
Программное обеспечениеВнутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для:
-
- сбора и обработки измерительной информации от сенсоров;
-
- хранения результатов измерений;
-
- вывода данных на жидкокристаллический цифровой дисплей;
-
- управления работой звуковой и световой сигнализацией.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Нормирование метрологических характеристик газоанализаторов проведено с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.
Идентификационные данные встроенное ПО газоанализаторов приведены в таблице 1.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPUTNIK lM.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0хА252 |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Таблица 2 - Метрологические характеристики (оптические сенсоры)
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений |
Цена деления наименьшего разряда |
Диапазон регулирования порога срабатывания сигнализации |
|
Метан (CH) |
от 0 до 100 % об. д. |
от 0 до 2,5 % об.д. |
±0,1 % об. д. |
0,01 % об. д. |
от 0,5 до 2,5 % об. д. |
|
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
±5 % НКПР |
0,1 % НКПР |
от 1 до 50 % НКПР | |
|
Пропан (СзН8) |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
±5 % НКПР |
0,1 % НКПР |
от 1 до 50 % НКПР |
|
Углекислый газ (СО2) |
от 0 до 1,5 % об. д. |
от 0 до 1,0 % об. д. |
±0,1 % об. д. |
0,01 % об. д. |
от 0,2 до 1,0 % об. д. |
Примечание - Значение НКПР указаны в соответствии с ГОСТ 30852.19-2002.
Таблица 3 - Метрологические характеристики (электрохимические сенсоры)
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена деления наимень шего разряда |
Диапазон регулирования порога срабатывания сигнализации |
|
Кислород (O) |
от 0 до 30 % об. д. |
от 0 до 25 % об. д. |
±0,5 % об. д. (абс.) |
0,1 % об. д. |
от 18,5 до 21,0 % об. д. |
|
от 0 до 30 % об. д. |
от 0 до 30 % об. д. |
±0,5 % об. д. (абс.) |
0,1 % об. д. |
от 18,5 до 21,0 % об. д. | |
|
Угарный газ (СО) |
от 0 до 220 млн-1 |
от 0 до 200 млн-1 |
1 млн-1 |
от 10 до 100 млн-1 | |
|
Сероводород (H2S) |
от 0 до 120 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 (абс.) |
1 млн |
от 5 до 50 млн-1 |
|
св. 10 до 100 млн-1 |
±20 % (отн.) | ||||
|
Диоксид азота (NO2) |
от 0 до 25 млн-1 |
от 0 до 2 млн-1 включ. |
±0,5 млн-1 (абс.) |
0,1 млн |
от 1 до 10 млн-1 |
|
св. 2 до 20 млн-1 |
±25 % (отн.) | ||||
|
Аммиак (NH3) |
от 0 до 120 млн-1 |
от 0 до 20 млн-1 включ. |
±5 млн-1 (абс.) |
1 млн |
от 20 до 70 млн-1 |
|
св. 20 до 100 млн-1 |
±25 % (отн.) | ||||
|
Диоксид серы (SO2) |
от 0 до 25 млн-1 |
от 0 до 4 млн-1 включ. |
±0,8 млн-1 (абс.) |
0,1 млн |
от 1 до 10 млн-1 |
|
св. 4 до 20 млн-1 |
±20 % (отн.) |
Таблица 4 - Общие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С |
1,0 |
|
- от изменения относительной влажности окружающей среды до 100 % при температуре +35 °С |
1,0 |
|
- от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении |
0,5 |
|
- от изменения скорости движения метано-воздушной смеси до 8 м/с на каждые 4 м/с |
0,7 |
|
- от влияния пробоотборного устройства |
0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 97,3 до 105,3 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
2 |
|
Время установления показаний т90, с, не более: | |
|
- измерительные каналы O2, СO, CO2, CH4 |
30 |
|
- измерительные каналы C3H8, SO2, H2S, NO2 |
60 |
|
- измерительный канал NH3 |
180 |
|
Время срабатывания сигнализации: | |
|
- измерительные каналы O2, СO, CO2, CH4 |
10 |
|
- измерительные каналы C3H8 |
20 |
|
- измерительный канал SO2, H2S, NO2 |
30 |
|
Время непрерывной работы без калибровки (стабильность), мес., не менее: | |
|
- оптических сенсоров |
12 |
|
- электрохимических сенсоров |
3 |
|
Время непрерывной работы в режиме максимальной подсветки без перезарядки блока питания, ч, не менее |
36 |
|
Номинальное напряжение питания, В |
3,7 |
|
Ток потребления, мА, не более |
90 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
152 |
|
- длина |
72 |
|
- ширина |
32 |
|
Масса, кг, не более |
0,38 |
|
Условия эксплуатации: | |
|
- диапазон температур окружающей среды, °С: | |
|
- газоанализаторов СПУТНИК-1М |
от -10 до +40 |
|
- газоанализаторов СПУТНИК-1М-11 |
от -30 до +50 |
|
- относительная влажность при температуре +35 °С, %, не более |
100 |
|
- диапазон атмосферного давления, кПа |
от 87,8 до 119,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
20000 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты: | |
|
- газоанализаторов СПУТНИК-1М |
PO Exial X |
|
- газоанализаторов СПУТНИК-1М-11 |
0Бх1аПСТ4 X |
наносится на титульные листы руководства по эксплуатации, формуляра типографским способом и на заднюю панель газоанализатора методом наклейки.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
СПУТНИК-1М |
1 шт. |
|
Руководство по эксплуатации (на CD) |
2ПБ.999.054 РЭ |
1 экз. на 10 газоанализаторов |
|
Методика поверки (на CD) |
ОЦСМ 037196-2018 МП |
1 экз. на 10 газоанализаторов |
|
Драйвер УСИ-1 и программа СПУТНИК-1М (на CD) |
- |
1 комплект на 10 газоанализаторов |
|
Формуляр |
2ПБ.999.054 ФО 2ПБ.999.058 ФО |
1 экз. |
|
Зарядное устройство ЗУ-2 и паспорт |
3ПБ.616.003 ПС |
1 комплект на 2 газоанализатора |
|
Накладка |
- |
1 шт. на 10 газоанализаторов |
|
Чехол |
- |
по заявке потребителя |
|
Сертификат соответствия (копия) |
- |
по заявке потребителя |
|
Примечание - при отгрузке газоанализаторов в количестве менее 10 шт., накладка, диск CD поставляется из расчета 1 шт. в один адрес. | ||
осуществляется по документу ОЦСМ 037196-2018 МП «ГСИ. Газоанализаторы СПУТНИК-1М. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 20 апреля 2018 г.
Основные средства поверки:
-
- стандартные образцы состава искусственной газовой смеси на основе серосодержащих газов (рег. №ГСО 10538-2014);
-
- стандартные образцы состава искусственной газовой смеси на основе химически активных газов (рег. №ГСО 10547-2014);
-
- стандартные образцы состава искусственной газовой смеси метана в азоте, кислорода в азоте (рег. №ГСО 10597-2015);
-
- стандартные образцы состава искусственной газовой смеси метана в воздухе, пропана в воздухе, диоксида углерода в воздухе, оксида углерода в воздухе, сероводорода в воздухе, диоксида серы в воздухе (рег. №ГСО 10599-2015);
-
- стандартные образцы состава искусственной газовой смеси диоксида азота в воздухе, аммиака в воздухе (рег. №ГСО 10600-2015);
-
- генератор газовых смесей ГГС-03-03 (рег. №62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.
Знак поверки наносится:
-
- в формуляр на газоанализатор при первичной поверке;
-
- в формуляр на газоанализатор или в свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам СПУТНИК-1МГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ТУ 4215-049-71064713-2011 Газоанализаторы СПУТНИК-1. Технические условия
ИзготовительЗакрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр. К. Маркса, д. 18
Юридический адрес: 644046, г. Омск, ул. Учебная, д. 199 «Б»
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: http://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99, +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
1) Сх - измеряемое значение объемной доли газового компонента.
Примечания:
При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО, H2S, SO2, NO2, NH3.
При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам NH3, SO2.
При наличии диоксида азота в анализируемой среде допустимо снижение чувствительности по каналу SO2.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ1 августа 2018 г.
№ 1633
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 54478 «Газоанализаторы СПУТНИК-IM» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО ПО «Электроточприбор» от 25 апреля 2018 г. № 66-08-178 и № 66-08-179 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы СПУТНИК-1М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56801-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить поверку по документу ОЦСМ 037196-2018 МП «ГСП. Газоанализаторы СПУТНИК-1М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева». ФБУ «Омский ЦСМ» 20апреля 2018 г. и интервал между поверками 1 год. Распространить действие документа на газоанализаторы СПУТНИК-1М, находящиеся в эксплуатации и вновь выпускаемые.
-
3. Переоформить свидетельство об утверждении типа № 54478
«Газоанализаторы СПУТНИК-1М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56801-14, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
л л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан; Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
к__________—_________/
