О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

л                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

2025 г. № ____

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

7

«Anhui Tiankang (Group) Shares Co., Ltd», КНР

МП 207-0222024

Регистрационный № 92608-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления WZ (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или гильзы ТС.

Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.

Конструктивно термопреобразователи состоят из одного или двух тонкопленочных или проволочных платиновых ЧЭ, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов. Измерительная вставка может быть помещена в защитную арматуру с различными переходными элементами в виде штуцера, фланца или гильзы. В зависимости от способа подключения к внешней измерительной цепи ТС изготавливают с монтажным элементом или без него, коммутационной головкой или с присоединительными выводами.

Материал защитной арматуры - нержавеющая сталь.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.

Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.

Термопреобразователи имеют следующие серии: WZP, WZPK, WZPB, WZPD, WZPL, WZPM. Серии ТС различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и способу монтажа.

Термопреобразователи серии WZP состоят из сменной измерительной вставки, к которой присоединена керамическая клеммная колодка и коммутационной головки общепромышленного исполнения (модель WZPx-хЗх) и переходного элемента с неподвижным резьбовым соединением (модель WZP_x-2xx), с подвижным (модель WZP_x-3xx) или неподвижным фланцем (модель WZP_x-4xx) или без переходного элемента (модель WZP х- 1хх).

Измерительная вставка модели WZPx-6xx помещена в защитную арматуру конической формы с крепежным болтом. Измерительная вставка моделей WZPx-5xx, WZPx-7xx и WZPx-8xx размещена в защитной арматуре с монтажной удлинительной шейкой.

ТС серии WZP могут изготавливаться и во взрывозащищенном исполнении (модели WZPx-24x, WZPx-44x, WZPx-54x, WZPx-74x, WZPx-84x).

Термопреобразователи серии WZPK выполнены в виде измерительной вставки кабельного типа в оболочке, к которой присоединена коммутационная головка в общепромышленном исполнении «3» (модель WZPx-x3x) или кабель с удлинительными проводами (модель WZPKx-x9x).

Термопреобразователи серии WZPB конструктивно состоят из сменной измерительной вставки в защитном чехле из нержавеющей стали, соединенной с коммутационной головкой, в которую встроен измерительный преобразователь (ИП), преобразующий сигналы ТС в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА или в цифровой сигнал HART-протокола.

Термопреобразователи серии WZPD конструктивно выполнены в виде плоской пластины, помещенной в термоусадочный полимерный чехол (защитный корпус ТС) с присоединительными проводами.

Термопреобразователи серии WZPL конструктивно состоят из измерительной вставки «Г-образной» формы, с присоединенным кабелем в тефлоновой оболочке, помещенным в пружинный металлорукав.

Термопреобразователи серии WZPM конструктивно состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Конструкция ТС дополнительно предусматривает защитный для предотвращения загиба и повреждения средой, а также штуцер для монтажа ТС.

При измерении температуры при

Таблица 1 - Структура условного обозначения моделей термопреобразователей серии WZP Термопреобразователь сопротивления WZP х - х х х х

1   2 3 4 5

• 1. Количество чувствительных элементов Без обозначения Один

Два________________________________________________

• 2. Тип крепления________________________________________________________

  1

  2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

Отсутствует_____________________________________________

Неподвижное резьбовое соединение_______________________

Подвижный фланец__________________________________

Неподвижный фланец________________________________

Монтажная удлинительная шейка с резьбовым соединением Защитная арматура конической формы с крепежными болтами Монтажная удлинительная шейка________________________

Монтажная удлинительная шейка с неподвижным резьбовым соединением

• 3. Тип коммутационной головки

Коммутационная головка в общепромышленном исполнении/Водонепроницаемая распределительная коробка Коммутационная головка во взрывозащищенном исполнении/Взрывозащищенная распределительная коробка

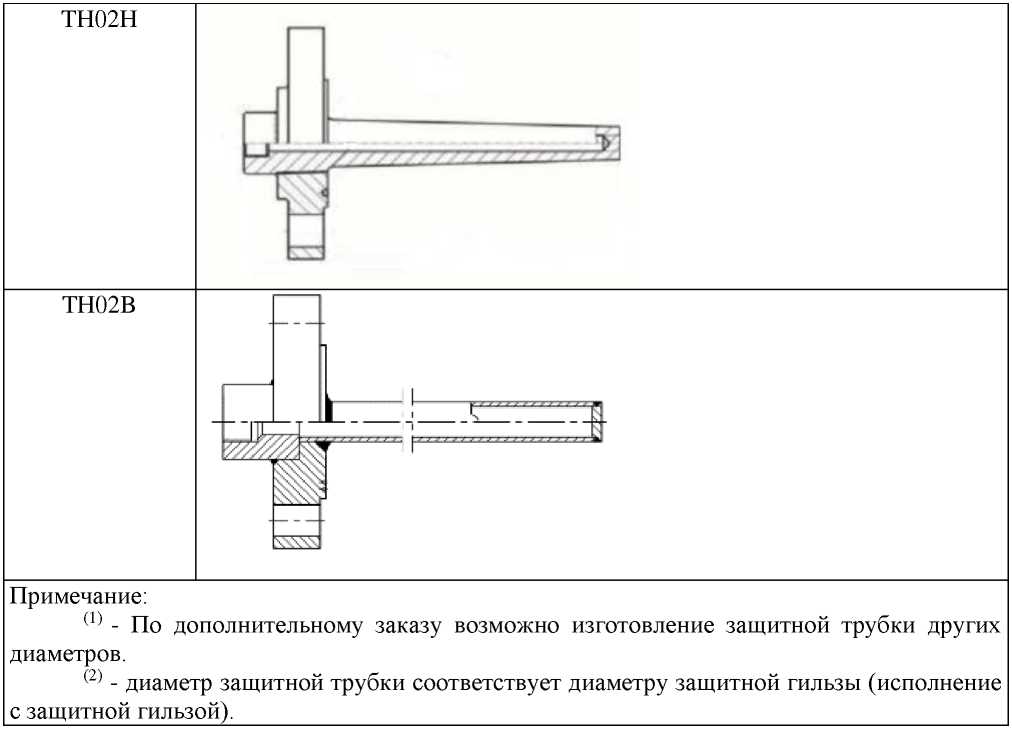

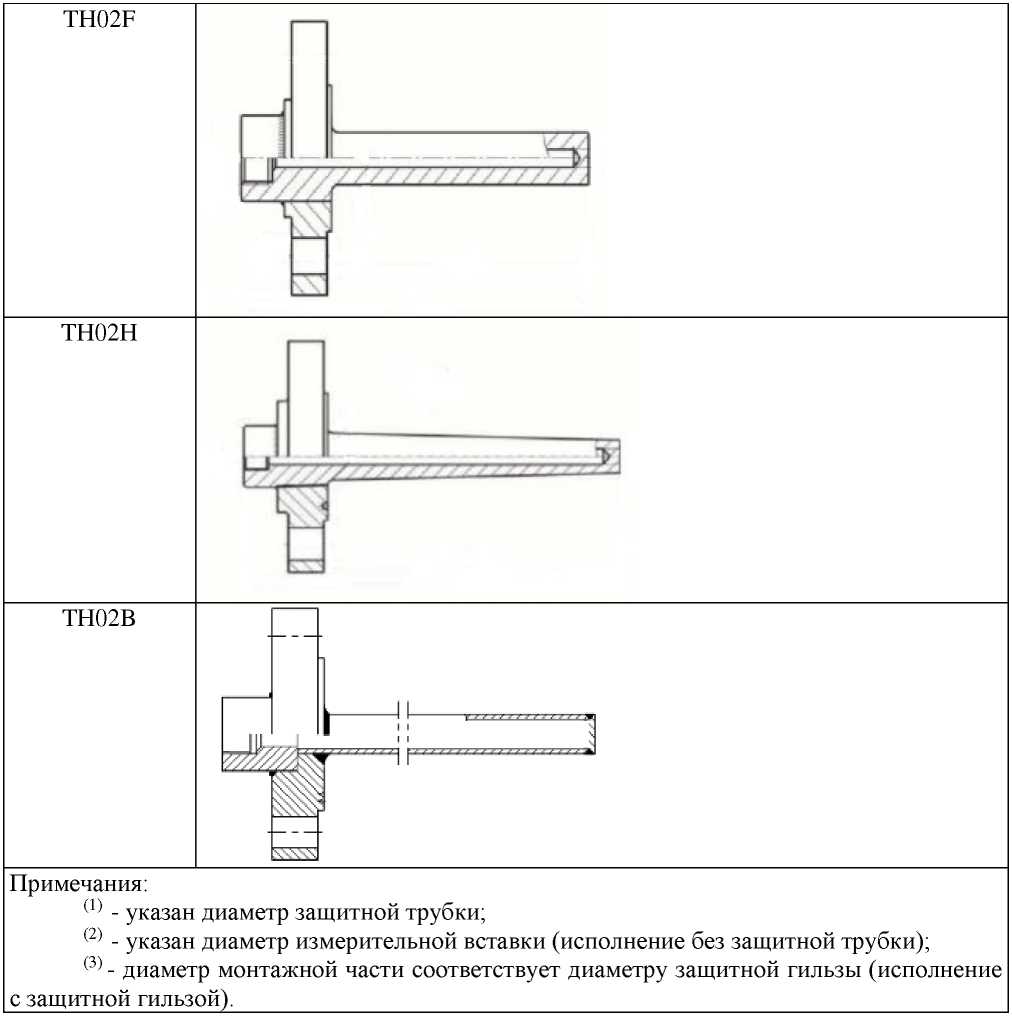

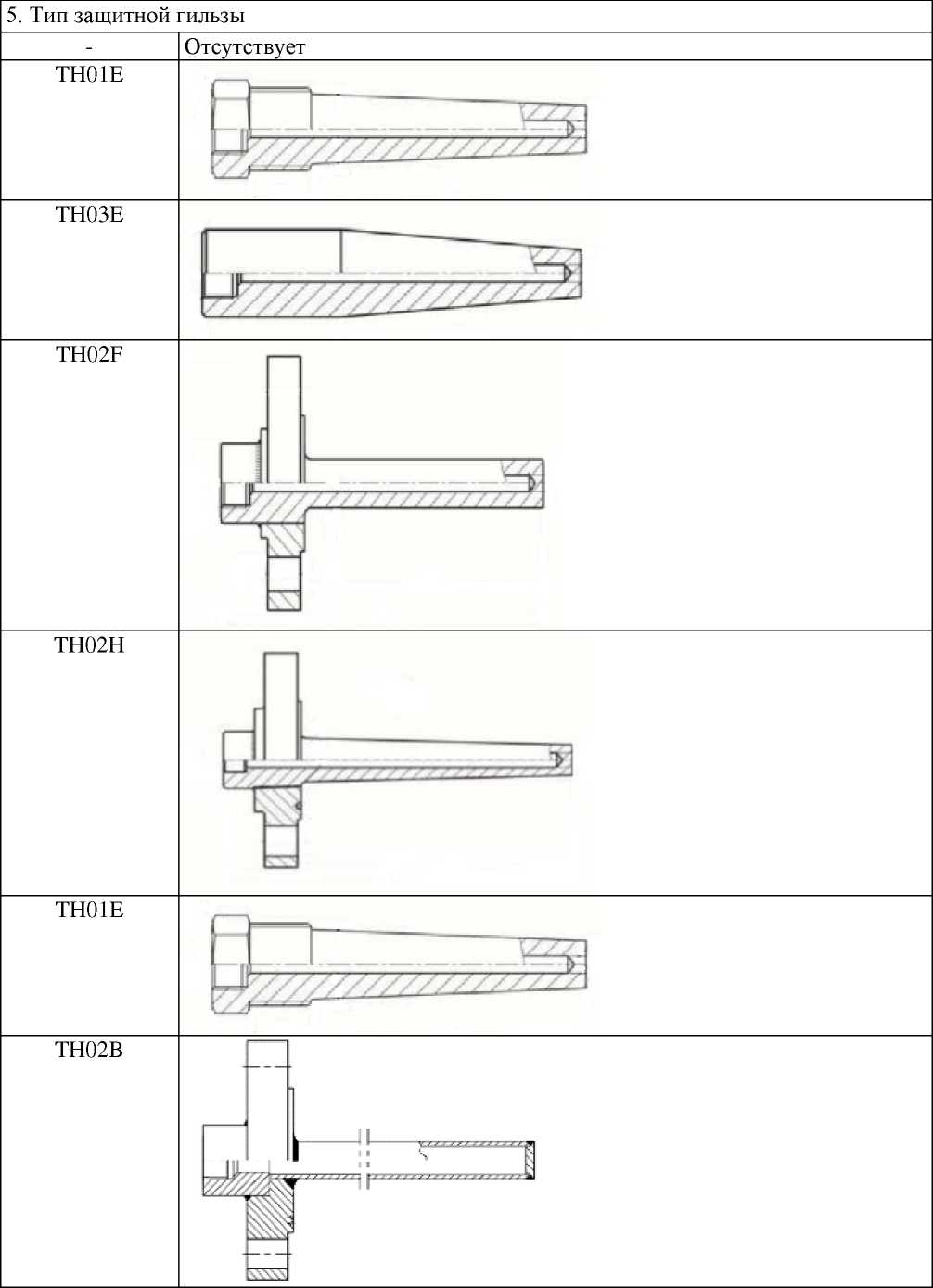

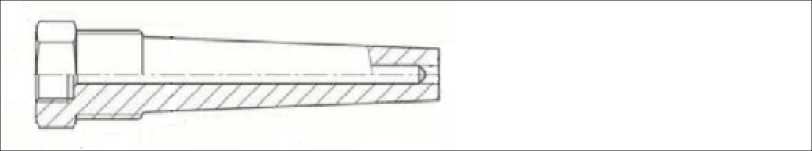

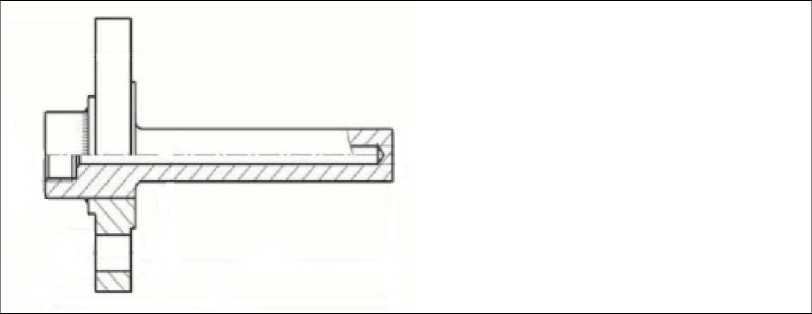

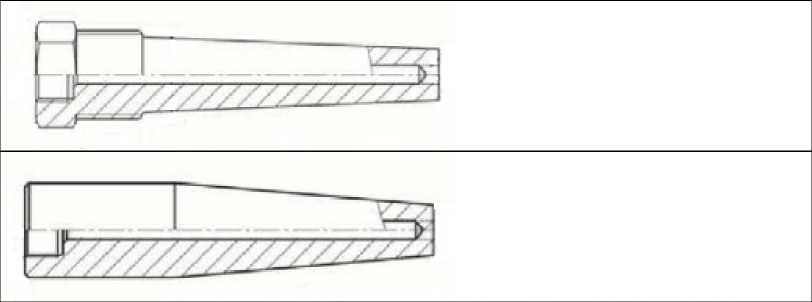

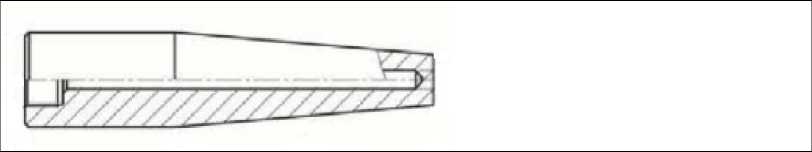

• 5. Тип защитной гильзы

  TH01E

  Отсутствует



  TH03E



  TH02F




Таблица 2 - Структура условного обозначения моделей термопреобразователей серии WZPK

Таблица 3 - Структура условного обозначения моделей термопреобразователей серии WZPB Термопреобразователь сопротивления WZPB х - х х х х

1   2 3 4 5

• 1. Количество чувствительных элементов Без обозначения Один

Два________________________________________________

• 2. Тип крепления________________________________________________________

  1

  2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

Отсутствует_____________________________________________

Неподвижное резьбовое соединение_______________________

Подвижный фланец__________________________________

Неподвижный фланец________________________________

Монтажная удлинительная шейка с резьбовым соединением Защитная арматура конической формы с крепежными болтами Монтажная удлинительная шейка________________________

Монтажная удлинительная шейка с неподвижным резьбовым соединением

• 3. Тип подключения

Коммутационная головка в общепромышленном исполнении/Водонепроницаемая распределительная коробка Коммутационная головка во взрывозащищенном исполнении/Взрывозащищенная распределительная коробка

• 4. Диаметр монтажной части______

  0

  1

  • 3

  • 4

  • 5

  • 6

  8

16 мм⁽¹⁾____________

_{12 мм}⁽¹⁾

• _{3 мм}⁽²⁾

• _{4 мм}⁽²⁾

• _{5 мм}⁽²⁾

• _{6 мм}⁽²⁾

_{8 мм}⁽²⁾

Нет обозначения⁽³⁾

5. Наличие дисплея

Отсутствует

Цифровой дисплей

• 6. Тип защитной гильзы

Отсутствует

WZPD

Таблица 5 -

обозначения моделей

WZPL

Таблица 6 -

обозначения моделей

WZPM

Фотографии вариантов конструктивных исполнений моделей ТС серий WZP, WZPK, WZPB, WZPD, WZPL, WZPM,приведены на рисунках 1-6.

Заводской номер ТС в виде обозначения, состоящего из apa6cKux цифр и букв латинского алфавита, наносится на корпус или на металлический шильдик ТС методом гравировки или на этикетку, прикрепленную к ТС, типографским способом. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.

Фотографии общего вида некоторых ТС с указанием мест нанесения заводского номера приведены на рисунке 7.

Форма и цветовая гамма коммутационной головки от приведенных на рисунках 1-3.

WZPx-13x

WZPx-43x

WZPx-53x

WZPx-23x

WZPx-83x

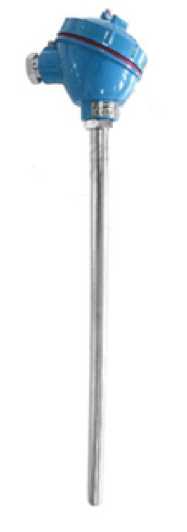

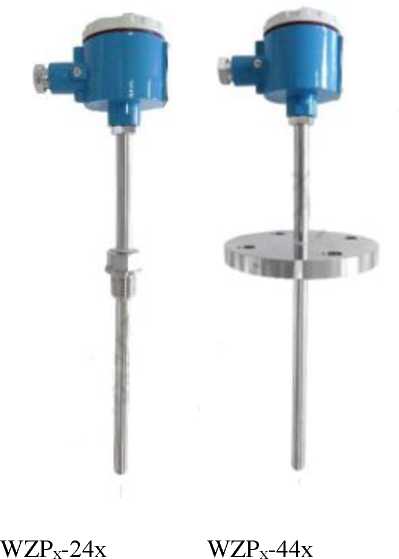

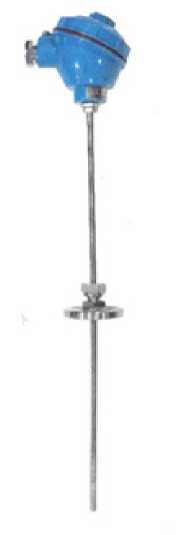

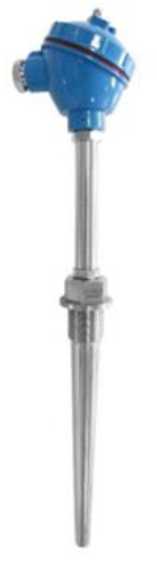

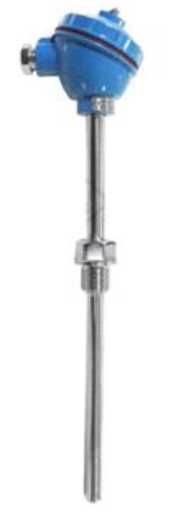

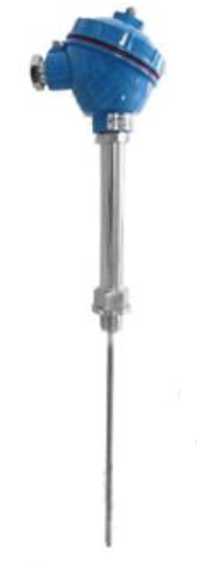

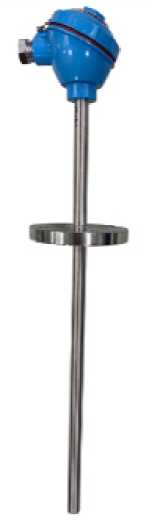

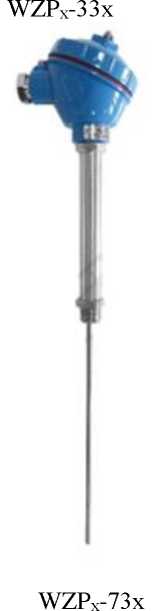

Рисунок 1 - Варианты исполнений моделей ТС серии WZP

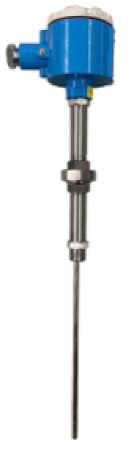

WZPx-74x

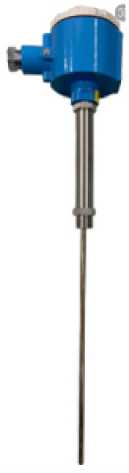

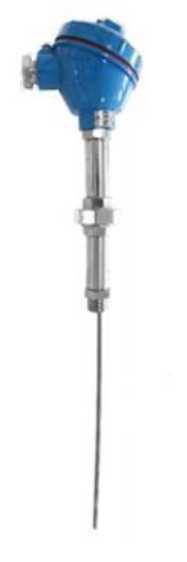

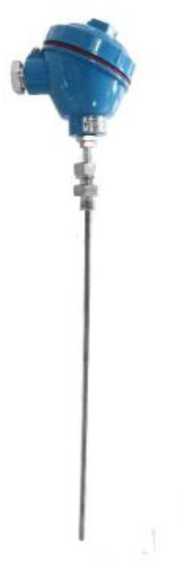

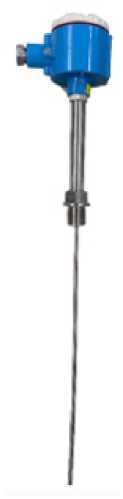

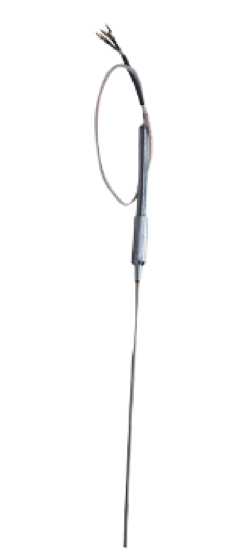

Рисунок 2 - Варианты исполнений моделей ТС серии WZPK

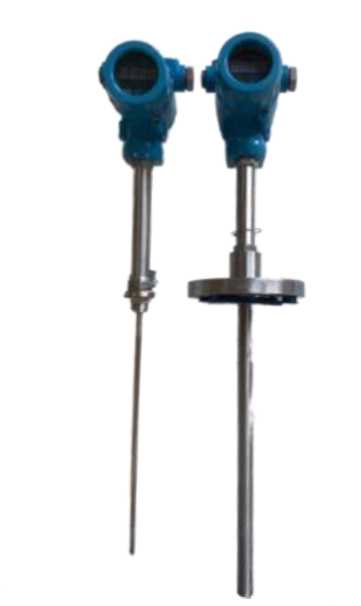

Рисунок 3 - Варианты исполнений моделей ТС серии WZPB

Место нанесения заводского номера

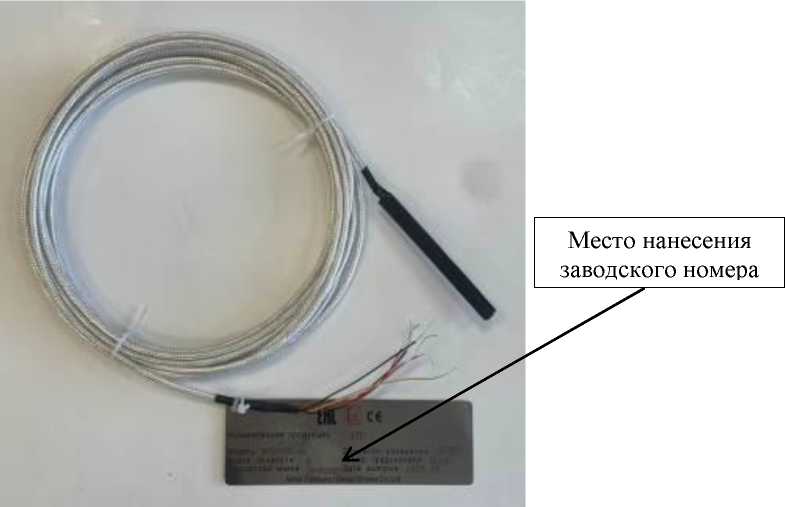

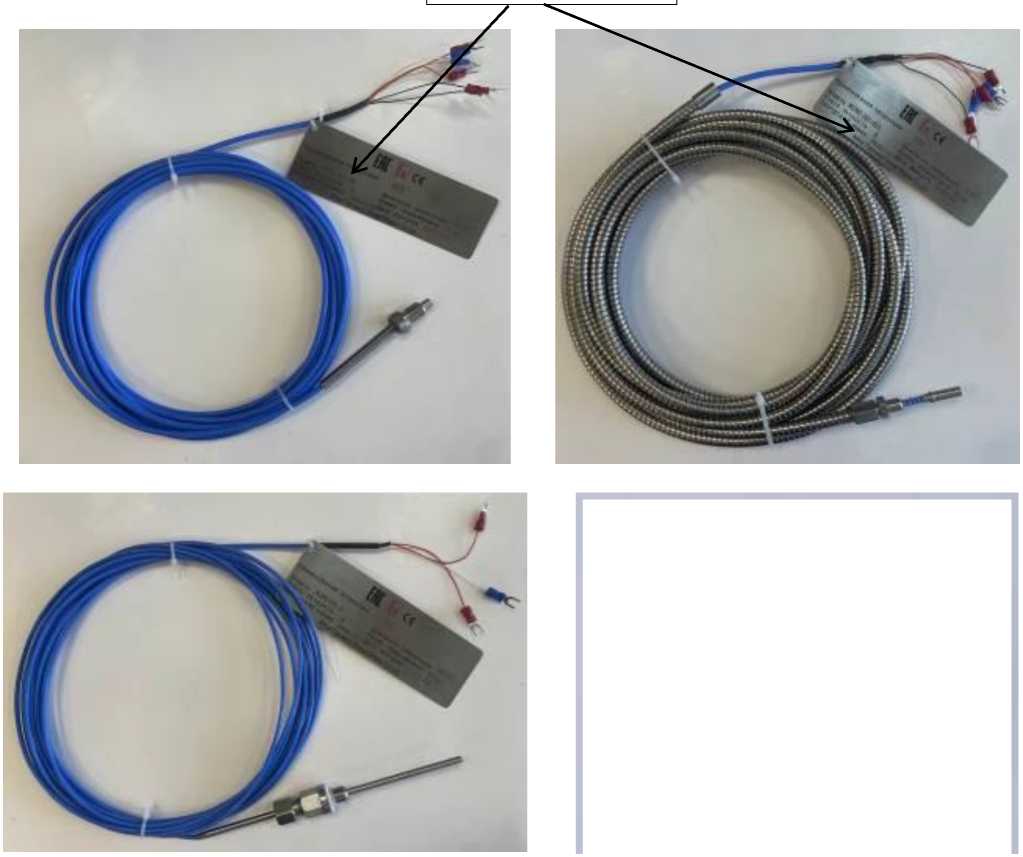

Рисунок 4 - Варианты исполнений моделей ТС серии WZPM с указанием места нанесения заводского номера

Рисунок 5 - Вариант исполнений моделей ТС серии WZPD с указанием места нанесения заводского номера

V

Место нанесения заводского номера

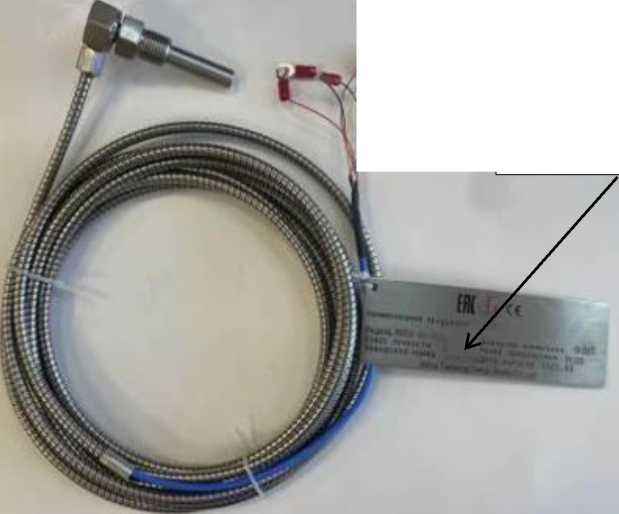

Рисунок 6 - Вариант исполнений моделей ТС серии WZPL с указанием места нанесения заводского номера

Место нанесения заводского номера

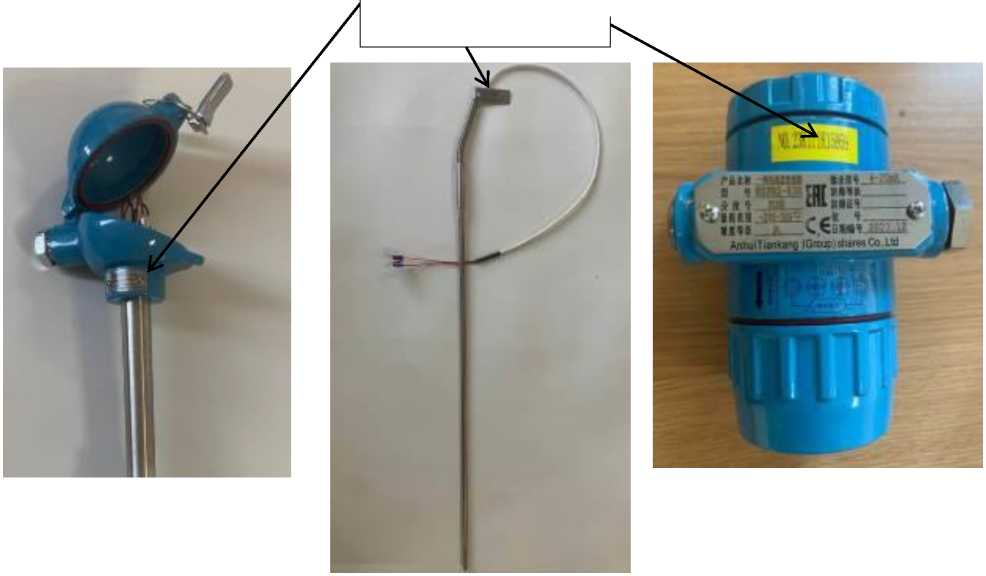

Рисунок 7 - Общий вид ТС с указанием мест нанесения заводского номера

Пломбирование ТС не предусмотрено.

Термопреобразователи серии WZPB (с HART-протоколом) имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла.

Идентификационные данные встроенного ПО приведены в таблице 7.

Таблица 7 -

ПО

данные

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Метрологические и основные технические характеристики ТС приведены в таблицах 8, 9.

Таблица 8 -

Таблица 9 - Основные технические

наносится на титульные листы Руководства по эксплуатации и паспорта типографским способом.

Таблица 10 - Комплектность средства измерений

приведены в разделе «Проведение измерений» руководства по эксплуатации.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия изготовителя «Anhui Tiankang (Group) Shares Co., Ltd», КНР

«Anhui Tiankang (Group) Shares Co., Ltd», КНР

Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China

Web: www.tiankang.com

«Anhui Tiankang (Group) Shares Co., Ltd», КНР

Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China

Web: www.tiankang.com

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
