№1406 от 17.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 96051
О внесении изменений в описание типа на преобразователей давления измерительных FCX-AII и FCX-CII
Приказы по основной деятельности по агентству Вн. Приказ № 1406 от 17.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
17 июня 2019 г.
№ 1406
Москва
О внесении изменений в описание типа на преобразователей давления измерительных FCX-AII и FCX-СП
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением компании «Fuji Electric France S.A.S» б/д приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные FCX-AII и FCX-CII, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53147-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
( — \ Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и ________ метрологии.
С В! /Ц НИЯ О СЕРТИФИКАТЕ ЭГ1
Сертификат. OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1406
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные FCX-AII и FCX-CII
Назначение средства измеренийПреобразователи давления измерительные FCX-AII и FCX-CII (далее - преобразователи) предназначены для непрерывного преобразования значений измеряемого параметра: абсолютного давления, избыточного давления, разности давлений, а также параметров, определяемых по разности давлений (уровня, расхода, плотности) в токовый аналоговый/цифровой выходной сигнал, или в цифровую индикацию:
на переносном пульте дистанционного управления (коммуникаторе),
на жидкокристаллическом дисплее датчика,
на мониторе компьютера.
Описание средства измеренийПринципом действия преобразователей FCX-AII и FCX-CII является преобразование измеряемого давления в электрический и (или) цифровой выходной сигнал, осуществляемое первичным преобразователем измеряемого давления. Далее сигнал, поступающий с первичного преобразователя давления, а также сигнал с датчика температуры корпуса преобразователя после аналого-цифрового преобразования передаются на микропроцессор. С помощью микропроцессора электронная схема формирует унифицированный токовый выходной сигнал (от 4 до 20 мА) и (или) цифровой код, пропорциональные измеряемому давлению, с учетом реальной температуры корпуса самого измерительного преобразователя. Одновременно в двухпроводной выходной электрической цепи измерительного преобразователя давления FCX-AII или FCX-CII модулируется цифровой управляющий сигнал определенного вида, позволяющий дистанционно осуществлять «интеллектуальные» функции с помощью ручного управляющего пульта (коммуникатора) или с помощью персонального компьютера, поддерживающего FUJI или HART протоколы.
Измерительные преобразователи давления FCX-AII и FCX-CII имеют следующие особенности:
-
- преобразователи могут «учитывать» воздействие внешних влияющих факторов (например, температуры окружающей или измеряемых сред);
-
- осуществлять дистанционную перенастройку диапазона измерений;
-
- осуществлять самоконтроль технической исправности;
-
- получать информацию об измеряемой величине в любых единицах измерений.
Модели преобразователей, снабженных разделительными устройствами, позволяют практически без потери точности измерять давление загрязненных, вязких и коррозийных сред.
Модель FCX-CII отличается от модели FCX-AII упрощенной комплектацией и меньшими габаритами. Внутри этих моделей изготовители различают модификации, отличающиеся друг от друга видами измеряемого давления и конфигурацией.
Преобразователи давления FCX-AII VG с функциями безопасности используют кремниевый датчик с современной цифровой обработкой для обеспечения исключительных функциональных возможностей.
Обозначение исполнения преобразователя в виде буквенно-цифрового кода и имеет следующую структуру, расшифровка которой приведена в технической документации на преобразователи:
10
11
12 13 -
14
15
-
1. Всегда F____________________________________
-
2. Вид выходного сигнала_____________________
-
3. Вид измеряемого давления__________________
-
4. Вид процесса и электрического подсоединения
Диапазон измерений и материал частей, контактирующих с измеряемой средой
-
5. 1
-
6.
7.
-
8. 5 или G (SIL)____________________________________
-
9. Индикатор и предохранитель цепи______________
-
10. Работа в опасных зонах, вид защиты___________
-
11. Боковая вентиляция и монтажный кронштейн
-
12. Детали из нержавеющей стали_________________
-
13. Специальная обработка и заполняющая жидкость
-
14. Прокладка___________________________________
-
15. Детали крепежные
Фотографии общего вида преобразователей FCX-AII, FCX-AII VG, FCX-CII представлены на рисунках 1 - 3.

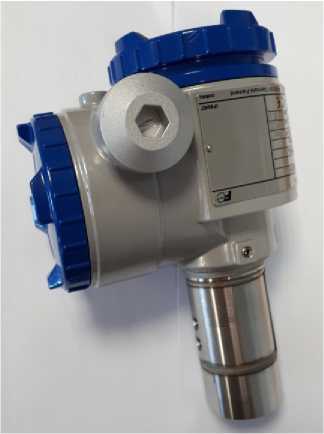

Рисунок 1 - Общий вид преобразователей избыточного (абсолютного) давления

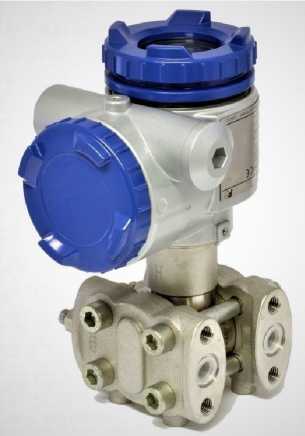

Рисунок 2 - Общий вид преобразователей разности давлений

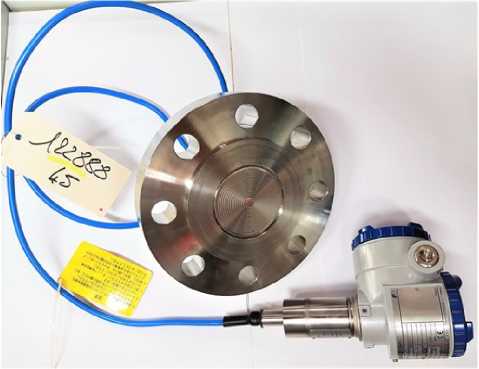

Рисунок 3 - Общий вид преобразователей давления с разделителем сред
Пломбирование преобразователей не предусмотрено.
Программное обеспечениеВнешнее программное обеспечение (ПО), предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку количества измерений для усреднения, количества десятичных знаков, задание обозначения единицы измерения (русское или международное).
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
FCX-AII и FCX-CII и VG | |
|
Идентификационное наименование ПО |
А37КВ093 |
|
Номер версии (идентификационный номер) ПО |
4762 |
|
Цифровой идентификатор программного обеспечения |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблице 2 - 3.
Таблица 2 - Диапазон измерений (ДИ), максимальное рабочее давление, пределы допускаемой основной приведенной к настроенному диапазону измерений (ДИн) погрешности преобразователей
|
Модифи кация |
Пределы измерений, МПа(1) |
Минимальный размах показаний, МПа |
Максимальное статическое (рабочее) давление, МПа |
Пределы допускаемой основной приведенной к ДИн погрешности, у, % (2) | |
|
1/10 ДИ < ДИн < < ДИ |
ДИн<1/10 ДИ | ||||
|
Разность давлений | |||||
|
FCX-AII (модель FKC, FKC VG |
±0,001 |
0,00010 |
от -0,1 до 3,2 |
±0,1 |
±f0,05 + 0,005 х Д ) 1 ДИ) |
|
±0,006 |
0,00010 |
от -0,1 до 10 | |||
|
±0,032 |
0,00032 |
от -0,1 до 16 от -0,1 до 42 |
±0,065 ±0,04(3) |
±1 0,015 + 0,005 Д 1 -4— дид | |
|
Модифи кация FDC) FCX-CII (модель FKC) |
Пределы измерений, МПа(1) |
Минимальный размах показаний, МПа |
Максимальное статическое (рабочее) давление, МПа |
Пределы допускаемой основной приведенной к ДИн погрешности, y, % (2) | |
|
1/10 ДИ < ДИн < < ДИ |
ДИн<1/10 ДИ | ||||
|
±0,130 |
0,00130 |
от -0,1 до 16 от -0,1 до 42 |
±[0,02 + 0,002 Д 1(3) 1 ДИ) | ||
|
±0,500 |
0,00500 |
от -0,1 до 16 от -0,1 до 42 | |||
|
±3,000 |
0,03000 |
от -0,1 до 16 от -0,1 до 30 | |||
|
+20,000 -10,000 |
0,50000 |
от -0,1 до 30 |
±0,1 |
±[ 0,05 + 0,05----5----J [ ДИЯ [МПа}} | |
|
FCX-AII (модель FKD, FKD VG, FDD) FCX-CII (модель FKD) |
±0,032 |
0,00032 |
от -0,1 до 16 от -0,1 до 42 |
±0,065 |
±[ °-°15+°-°05 ДИ) |
|
±0,130 |
0,0013 |
от -0,1 до 16 от -0,1 до 42 | |||
|
±0,500 |
0,0050 |
от -0,1 до 16 от -0,1 до 42 | |||
|
±3,000 |
0,0300 |
от -0,1 до 16 от -0,1 до 30 | |||
|
±20,000 |
0,5000 |
от -0,1 до 30 | |||
|
FCX-CII (модель FKE, FKE VG, FDE) FCX-CII (модель FKE) |
±0,006 |
0,00010 |
от -0,1 до 10 |
±0,165 ±0,1(3) |
±[0,1 + 0,0065 Д 1 [ ДИ} ±[0,05 + 0,005 ДИ 1 (3) [ ДИн} |
|
±0,032 |
0,00032 |
от -0,1 до 16 от -0,1 до 42 | |||
|
±0,130 |
0,00130 |
от -0,1 до 16 от -0,1 до 42 | |||
|
±0,500 |
0,00500 |
от -0,1 до 16 от -0,1 до 42 | |||
|
±3,000 |
0,03000 |
от -0,1 до 16 от -0,1 до 30 | |||
|
Избыточное давление | |||||
|
FCX-AII (модель FKG, FKG VG, FDG) FCX-CII |
от 0 до 0,13 |
0,0013 |
- |
±0,065 ±0,04(3) |
±1 0,015 + 0,005 I [ ДИ) ±[0,02 + 0,002 1 (3) [ ДИ) |
|
от 0 до 0,50 |
0,0050 | ||||
|
от 0 до 3,00 |
0,0300 | ||||
|
от 0 до 10,00 |
0,1000 | ||||
|
(модель FKG) |
от 0 до 50,00 |
0,5000 |
±0,1 |
±[ 0,05 + 0,005 ДИ 1 1 ДИ) | |
|
FCX-AII (модель FKB, FKB VG, FDB) FCX-CII (модель FKB) |
от 0 до 1,3 |
0,0013 |
- |
±0,065 |
±[ 0,015 + 0,005 ДИ 1 [ ДИ) |
|
от 0 до 0,5 |
0,0050 | ||||
|
от 0 до 3,0 |
0,0300 | ||||
|
от 0 до 10,0 |
0,1000 | ||||
|
от 0 до 50,0 |
0,5000 |
±0,1 |
±[ 0,05 + 0,005 Д]И I [ ДИ} | ||
|
FCX-AII (модель |
от 0 до 0,13 |
0,008125 |
- |
±0,10 ±0,04(3) |
±[ 0,05 + 0,005 ДИ I [ ДИ. } |
|
Модифи кация FKP, FKP VG, FDP) FCX-CII (модель FKP) |
Пределы измерений, МПа(1) |
Минимальный размах показаний, МПа |
Максимальное статическое (рабочее) давление, МПа |
Пределы допускаемой основной приведенной к ДИн погрешности, y, % (2) | |
|
1/10 ДИ < ДИн < < ДИ |
ДИн<1/10 ДИ | ||||
|
от 0 до 0,50 |
0,031250 |
±f0,02 + 0,002 Д 1(3) 1 ДИ) | |||
|
от 0 до 3,00 |
0,187500 | ||||
|
от 0 до 10,00 |
0,625000 | ||||
|
Абсолютное давление | |||||
|
FCX-AII (модель FKA, FKA VG, FDA) FCX-CII (модель FKA) |
от 0 до 0,016 |
0,0016 |
- |
±0,2 |
±f 0,1 + 0,01 Д 1 1 ДИ J |
|
от 0 до 0,130 |
0,0016 |
±0,2 ±0,1(3) |
±f 0,1 + 0,01 Д 1 1 ДИн J ±f0,05 + 0,005 Д 1 (3) 1 ДИ1 | ||
|
от 0 до 0,500 |
0,0050 | ||||
|
от 0 до 3,000 |
0,0300 | ||||
|
от 0 до 10,000 |
0,1000 | ||||
|
FCX-AII (модель FKVI, FKVI VG FDМ) FCX-CII (модель FKM) |
от 0 до 0,016 |
0,0016 |
- |
±0,2 |
±f 0,1 + 0,01 Д 1 1 ДИ J |
|
от 0 до 0,130 |
0,0013 | ||||
|
от 0 до 0,500 |
0,0050 | ||||
|
от 0 до 3,000 |
0,0300 | ||||
|
от 0 до 10,000 |
0,1000 | ||||
|
FCX-CII (модель FKH, FKH VG FDH) FCX-CII (модель FKH) |
от 0 до 0,130 |
0,008125 |
- |
±0,2 |
±f 0,1 + 0,01 Д 1 1 ДИн J |
|
от 0 до 0,500 |
0,03125 | ||||
|
от 0 до 3,000 |
0,1875 | ||||
| |||||
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Вариация выходного сигнала, % ДИ |
0,5y |
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной влиянием изменения статического давления, % / МПа |
См. таблицу 4 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений давления погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С: - FKC, FDC, FKD, FDD, FKG, FDG, FKB, FDB |
±| 0,15 + 0,1 ДИ 1 /2,8(1) 1 ДИ) ±| 0,095 + 0,0125 ДИ 1 /2,8 1 ДИ) |
|
- FKP, FDP |
±| 0,475 + 0,1 ДИ I /2,8 1 ДИ) ±f0,095 + 0,0125 ДИ 1 /2,8(2) 1 ДИ) |
|
- FKE, FDE |
±0,11 |
|
- FKA, FDA, FKM, FDM |
±[ 0,15 + 0,1 ДИ 1 /2,8 1 ДИ) |
|
- FKH, FDH |
±| 0,475 + 0,2 ДИ I /2,8 1 ДИ) |
|
Нормальные условия для преобразователей:
|
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия эксплуатации:
|
от -50 до +85 от 30 до 100 от 84 до 106,7 |
|
Выходные сигналы:
|
от 4 до 20 HART, Profibus, Foundation Fieldbus |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Диапазон напряжений питания постоянного тока, В |
от 10,5 до 45 |
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального, % /В |
±0,05 |
|
Габаритные размеры преобразователей моноблочных (высотахширинахдлина), мм, не более: |
126х110х215; 155x115x215 |
|
Масса, кг, не более |
14 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65, IP67 |
|
Маркировка датчиков по взрывозащите: - Искробезопасная электрическая цепь |
0Ex ia IIC T4 X 0Ex ia IIC T5 X |
|
- Взрывонепроницаемая оболочка |
1Ex d IIC T5 X 1Ex d IIC T6 X |
|
- Повышенная безопасность |
2Ex eс IIC T5 X |
|
Примечания:
| |
Таблица 4 - Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной влиянием изменения статического давления
|
Пределы измерений, МПа |
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности | |||
|
% / 3,2 МПа |
% / 10 МПа |
% / 6,9 МПа |
% / 1 МПа | |
|
Преобразователи давления FKC, FDC | ||||
|
±0,001 |
±0,200 |
— |
— |
— |
|
±0,006 |
— |
±0,200 |
— |
— |
|
±0,032 |
— |
— |
±0,035 |
— |
|
±0,130 |
— |
— |
±0,035 |
— |
|
±0,500 |
— |
— |
±0,035 |
— |
|
±3,000 |
— |
— |
±0,035 |
— |
|
±20,000 |
— |
— |
±0,200 |
— |
|
Преобразователи давления FKD, FDD | ||||
|
— |
— |
— |
±0,035 |
— |
|
Преобразователи давления FKE, FDE | ||||
|
— |
— |
— |
— |
±0,200 |
наносится на преобразователи давления измерительные FCX-AII и FCX-CII методом нанесения наклейки или на эксплуатационную документацию типографским способом.
Комплектность средства измеренийКомплектность преобразователей представлена в таблице 3.
Таблица 3 - Комплектность преобразователей
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь давления |
FCX-AII FCX-CII |
1 шт. |
Модель в соответствии с заказом |
|
Паспорт |
— |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять 1 экз. на 10 преобразователей, отправляемых в один адрес | |
|
Методика поверки |
МП 53147-13 |
1 экз. |
осуществляется по документу МП 53147-13 «Преобразователи давления измерительные FCX-AII и FCX-CII. Методика поверки», утверждённому ФГУП «ВНИИМС» 14.08.2017 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600, МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибраторы давления СРС 4000, 6050, 7000 (Регистрационный № 70999-18)
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 25940-03).
Задатчик давления Воздух-1600 (Регистрационный № 12143-04).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным FCX-АП и FCX-CIIГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^104 Па
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1^106 Па.
Техническая документация компании «Fuji Electric France S.A.S», Франция
ИзготовительКомпания «Fuji Electric France S.A.S», Франция.
Адрес: 46, Rue Georges Besse - ZI du Brezet 63039, Clermont-Ferrand cedex 2 - France
Телефон: 04 73982698, факс: 04 73982699
Web-сайт: www.fujielectric.fr
Е-mail: sales.dpt@ fujielectric.fr
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
