Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2019 г. № 192

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV

Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее - ПР) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах, а также для применения в составе эталонных расходомерных установок, поверочных измерительных комплексов.

Принцип действия ПР основан на измерении времени прохождения ультразвуковых импульсов в движущейся жидкости по направлению движения и против него. Разность этих времен пропорциональна средней скорости движения жидкости. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых датчиков, по сечению трубопровода, определяется объемный расход.

ПР состоит из следующих основных частей:

• - первичный преобразователь;

• - электронный блок;

• - струевыпрямительная секция, устанавливаемая на входном прямолинейном участке (по заказу).

Первичный преобразователь состоит из цилиндрического измерительного участка с установленными ультразвуковыми датчиками, образующими акустические каналы, и присоединительных фланцев.

При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений интервалов времени электронный блок вычисляет среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По значению средней скорости электронный блок вычисляет расход и объем измеряемой среды.

В электронном блоке ПР программируются градуировочные характеристики в виде зависимости коэффициента преобразования (коэффициента коррекции) от числа профиля (PN) или от числа Рейнольдса (RN). Для работы с градуировочной характеристикой в виде зависимости коэффициента преобразования (коэффициента коррекции) от числа Рейнольдса в электронный блок ПР должна поступать информация о вязкости измеряемой жидкости в непрерывном режиме в цифровом виде через коммуникационный интерфейс RS485.

Измеренное значение объема рабочей среды может быть передано электронным блоком ПР в виде частотно-импульсного сигнала для дальнейшей обработки измерительновычислительному комплексу, счетчику импульсов или другому средству обработки информации утвержденного типа.

Для передачи измеренных и вычисленных величин на внешние средства обработки информации, а также для конфигурирования (внесение сведений о ПР, констант, результатов градуировки ПР и др.) электронного блока ПР может быть использован Ethernet IEEE 802.3 порт или (опционально) другие средства передачи цифровой информации.

ПР выпускаются следующих типоразмеров: DFX04, DFX06, DFX08, DFX10, DFX12, DFX14, DFX16, DFX18, DFX20, DFX24, DFX26, DFX28, DFX30, DFX32, отличающихся диаметром условного прохода, монтажной длиной.

Все типоразмеры ПР выпускаются в двух модификациях, отличающихся количеством установленных ультразвуковых датчиков: DFX-ММ и DFX-LV. В ПР модификации DFX-ММ установлены 16 ультразвуковых датчиков, образующих 32 акустических канала; в ПР DFX-LV - 10 ультразвуковых датчиков, образующих 15 акустических каналов.

Все ПР выпускаются в двух исполнениях: Standard - для измерений объемного расхода и объема жидкости, Premium - для измерений объемного расхода и объема жидкости, а также для передачи единицы объема при поверке и градуировке преобразователей расхода жидкости (только модификации DFX-ММ).

По заказу ПР могут комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять 10 Ду. Длина прямого участка трубопровода без струевыпрямительной секции определяется Изготовителем при заказе ПР. Длина прямого участка после ПР должна составлять не менее 5 Ду.

Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам ГОСТ, ASME, DIN.

Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

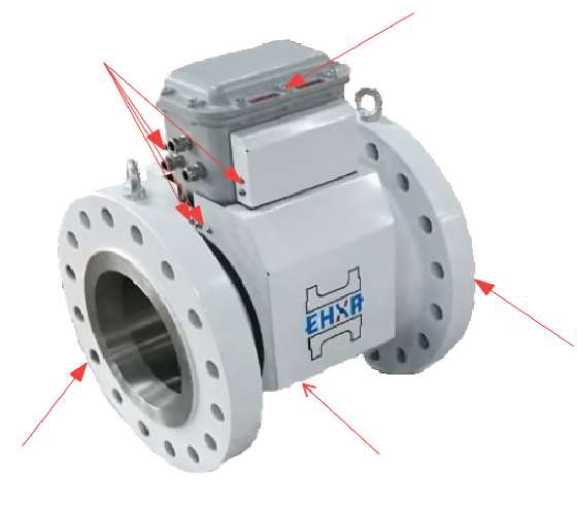

Общий вид ПР с указанием мест пломбировки от несанкционированного доступа приведен на рисунке 1.

Рисунок 1 - Общий вид ПР с указанием мест пломбировки

ПР имеют встроенное ПО, которое производит обработку результатов измерений и их передачу на внешние устройства.

Встроенное ПО записывается на заводе изготовителе. Идентификационные данные приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние ПО на метрологические характеристики ПР учтено при нормировании метрологических характеристик ПР. Уровень защиты ПО ПР «высокий» согласно Р 50.2.077-2014. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью ПР.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист паспорта и руководства по эксплуатации ПР типографским способом, а также на табличку, прикрепленную к ПР, фотохимическим или ударным методом, или в виде голографической наклейки.

Таблица 4 - Комплектность преобразователей расхода жидкости ультразвуковых DFX-ММ, DFX-LV

осуществляется по документам:

• - МИ 3233-2009 «ГСИ. Преобразователи расхода жидкости ультразвуковые серий DFX-MM, DFX-LV фирмы «Metering & Technology SAS», Франция. Методика поверки установками поверочными трубопоршневыми»;

• - МИ 3234-2009 «ГСИ. Преобразователи расхода ультразвуковые. Методика поверки установками поверочными на базе компакт-прувера с компаратором»;

• - МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»;

• - МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки»

• - МИ 3266-2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки»;

• - МИ 3312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки».

Основные средства поверки:

рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256 (трубопоршневые поверочные установки, компакт пруверы) с пределами допускаемой относительной погрешности ±0,05 % и рабочими диапазонами расхода, соответствующими диапазонам расхода поверяемых ПР;

рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256 (трубопоршневые поверочные установки, компакт пруверы) с пределами допускаемой относительной погрешности ±0,1 % и рабочими диапазонами расхода, соответствующими диапазонам расхода поверяемых ПР.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПР с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ТУ 4213-002-38928621-2013 Преобразователи расхода жидкости ультразвуковые DFX. Технические условия

Общество с ограниченной ответственностью «ЕНХА»

(ООО «ЕНХА»)

ИНН 3123303307

Адрес: 308023, г. Белгород, ул. Студенческая, 16

Телефон: +7 (4722) 40-24-99, 34-18-35; факс: +7 (4722) 40-24-98

E-mail: sale@enha.ru,

Web-сайт: www.enha.ru

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
