Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2018 г. №1786

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы торговые электронные KS, CS

Весы торговые электронные KS, CS (далее - весы) предназначены для статических измерений массы.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительным тензорезисторным датчиком, устройства обработки аналоговых данных, устройства обработки цифровых данных, клавиатуры, цифровых первичного и/или вторичного дисплеев массы, цены, стоимости. Первичный дисплей располагается на корпусе весов, вторичный дисплей располагается либо на корпусе весов, либо на стойке.

Весы имеют встроенные интерфейсы.

Весы выпускаются в следующих модификациях: KS4010, CS2010, CS2011, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами.

В весах модификации KS4010 предусмотрена возможность использования внешних подключаемых ГПУ (платформ) - исполнение KS4010+PS5010.

Внешний вид весов приведен на рисунках 1 - 3.

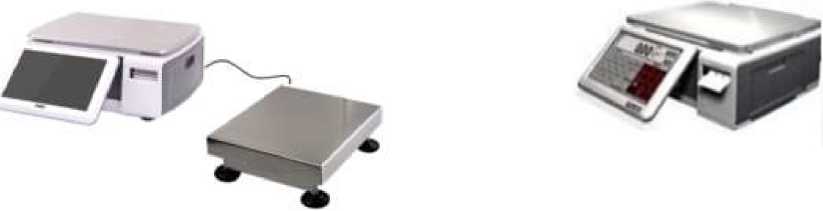

а) исполнение с дисплеем на стойке

в) исполнение с дисплеем в корпусе весов

стойке и в корпусе весов, с внешней подключаемой платформой

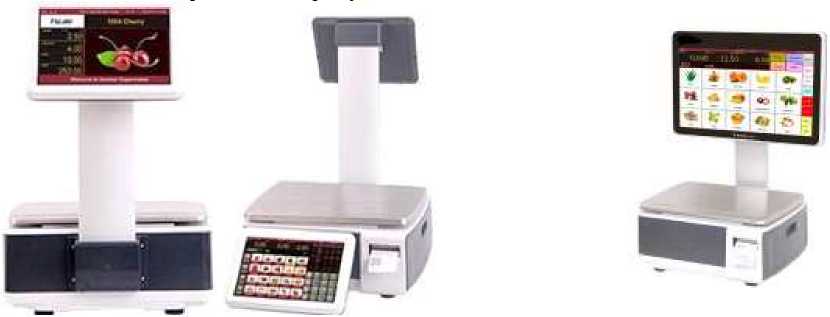

Рисунок 2 - Модификация CS2010, исполнение с дисплеем на стойке и в корпусе весов

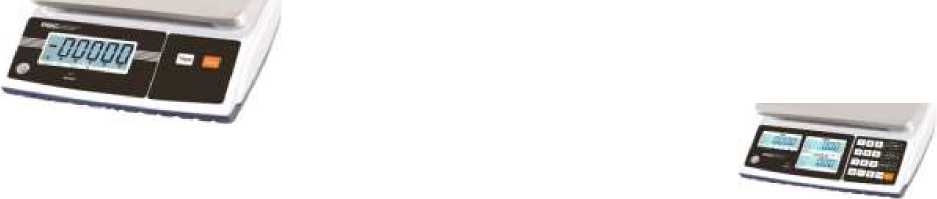

а) весы в старом корпусе (выпуск до 2018 г.)

б) весы в новом корпусе (выпуск с 2018 г.)

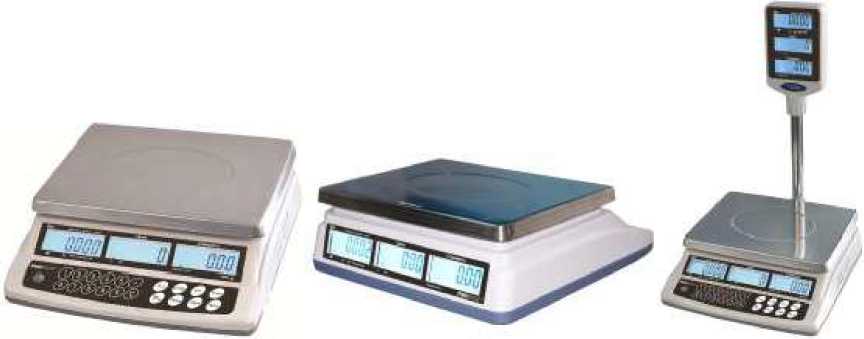

Рисунок 3 - Модификация CS2011, исполнение с дисплеем на стойке и в корпусе весов

На маркировочной табличке весов указывают: обозначение модели весов; класс точности (III);

значения Max, Min, е; торговую марку изготовителя или его полное наименование;

торговую марку или полное наименование представителя изготовителя для импортируемых весов;

серийный номер;

знак утверждения типа.

Made i n C hi па. <■ TScale Electronics У hj .■ Kunshan} Cd. ,Ltri.   Дат а изготовления: 20.15

Рисунок 4 - Маркировочная табличка весов CS2011

Схема пломбировки от несанкционированного доступа приведена на рисунках 5 - 8.

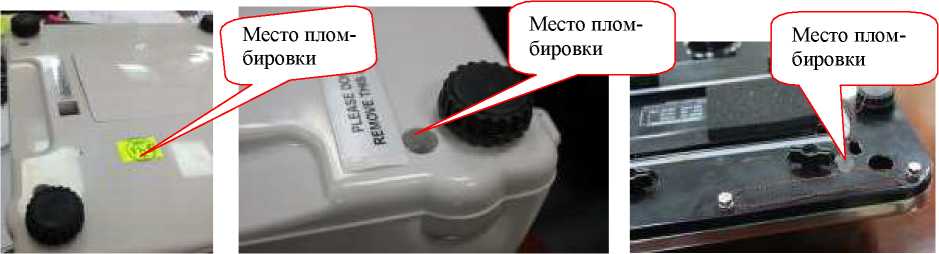

Рисунок 5 - Место пломбировки от несанкционированного доступа весов KS4010

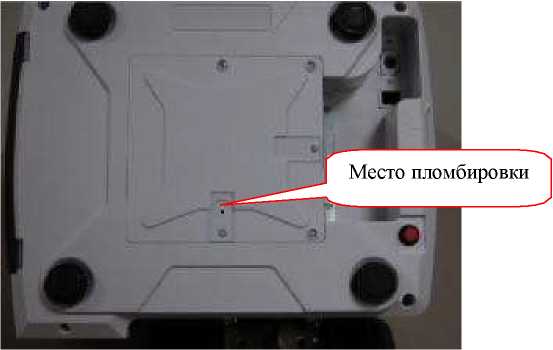

Рисунок 6 - Место пломбировки от несанкционированного доступа весов CS2010

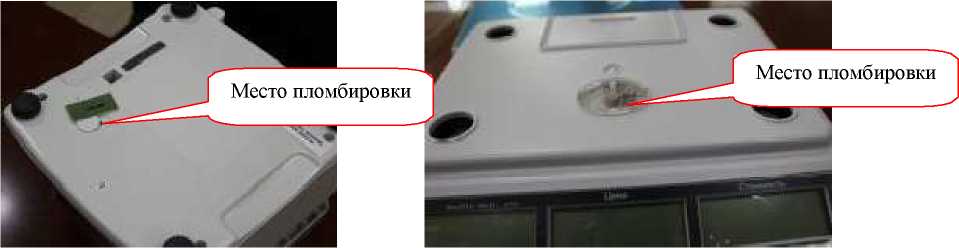

Рисунок 7 - Место пломбировки от несанкционированного доступа весов CS2011

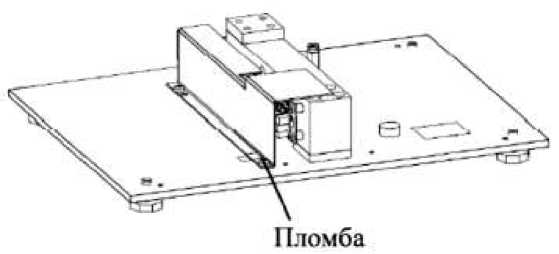

Рисунок 8 - Схема пломбировки внешних подключаемых платформ PS5010 (показаны ГПУ со снятой грузоприемной платформой)

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки.

ПО не может быть изменено без нарушения пломбы и переключения переключателя. Изменение ПО весов через интерфейс пользователя невозможно. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО весов торговых электронных KS, CS

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий

в соответствии с Р 50.2.077-2014 - «высокий».

Метрологические и технические характеристики приведены в таблицах 2 - 5.

Таблица 2 - Метрологические и технические характеристики весов торговых электронных

KS4010

*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям допускаемых пределов погрешности при первичной поверке.

Таблица 3 - Метрологические характеристики весов торговых электронных KS4010 с внешними подключаемыми платформами PS 5010

*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям допускаемых пределов погрешности при первичной поверке.

Таблица 4 - Метрологические и технические характеристики весов торговых электронных CS2010

*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям допускаемых пределов погрешности при первичной поверке.

Таблица 5 - Метрологические и технические характеристики весов торговых электронных CS2011

П Продолжение таблицы 5

*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям

допускаемых пределов погрешности при первичной поверке.

Таблица 6 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации весов торговых электронных KS, CS и фотохимическим на информационные таблички, закрепленные на корпусе весов.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 г до 100 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 5 - 8.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «TScale Electronics Mfg.(Kunshan) Co.,Ltd.», Китай.

Фирма «TScale Electronics Mfg.(Kunshan) Co.,Ltd.», Китай

Адрес: № 99 Shunchang Road, Kunshan Hi-tech Industrial Park, Jiangsu, China Телефон: 86-512-57669080

Web-сайт: http://www.taiwanscale.com

Общество с ограниченной ответственностью «Ритейл Бизнес Солюшнз»

(ООО «Ритейл Бизнес Солюшнз»)

ИНН 7701352620

Адрес: 105062, г. Москва, Фурманный переулок, д. 15

Телефон: (495) 640-63-13

Web-сайт: http://www.rbs-retail.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
