О внесении изменений в описание типа на счетчики электрической энергии трехфазные многофункциональные НЕВА СТ4

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Тайпит-ИП» от 30 августа 2019 г. № 223-08-043/1-19, приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные НЕВА СТ4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 73138-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному

предпринимателю.

• 3. Контроль за                       дфиказэпрст^ляю за собой,

хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и метрологии.

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные НЕВА СТ4 (далее по тексту - счетчики), предназначены для измерений и учета активной и реактивной энергии в трехфазных трех- или четырехпроводных цепях переменного тока. Счетчики ведут измерение и учет активной энергии в двух направлениях, реактивной энергии индуктивной и емкостной, кроме того счетчики трансформаторного подключения ведут измерение и учет реактивной энергии в каждом из четырех квадрантов.

Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.

Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующим вычислением активной и реактивной энергии, активной, реактивной и полной мощности, действующих значений тока и напряжения, коэффициента мощности и частоты сети переменного тока.

Счетчик состоит из следующих функциональных узлов:

• - датчиков тока;

• - датчиков напряжения;

• - блока питания, со входом резервного питания;

• - счетного механизма с энергонезависимой памятью, часами реального времени и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;

• - источника резервного питания;

• - блока реле в счетчике непосредственного подключения;

• - интерфейсных схем;

• - испытательного выхода;

• - дополнительных дискретных входов и/или выходов.

В качестве датчиков тока в счетчиках трансформаторного подключения используются трансформаторы тока, в счетчиках непосредственного подключения в зависимости от модификации трансформаторы тока или низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Электронный счётный механизм счётчика, содержит

• -  систему на кристалле, имеющую в своем составе микроконтроллер, измерительновычислительное ядро, часы реального времени, память программ, драйвер ЖКИ, последовательные порты ввода-вывода, дискретные входы выходы,

• -  энергонезависимую память данных;

• -  жидкокристаллический индикатор (в дальнейшем - счетчик с ЖКИ).

Принцип работы измерительно-вычислительного ядра основан на измерении и математической обработке мгновенных значений сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. Часы реального времени непрерывно ведут отсчет текущего времени. При отсутствии внешнего напряжения, питание часов осуществляется от резервного источника питания - литиевой батареи.

Счетчики ведут учет потребленной энергии по тарифам, в соответствии с заданным тарифным расписанием. Тарифные расписания задаются отдельно для каждого дня недели и праздничных дней. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом на 00:00 первого дня каждого из тридцати шести предыдущих месяцев, на 00:00 каждого дня на глубину 128 суток. Счетчики измеряют и сохраняют в памяти минимальные, максимальные, средние и усредненные на одном из двух временных интервалов значения измеряемых параметров, измеряют и сохраняют в памяти максимальные мощности, усреднённые на задаваемом пользователем временном интервале, за предыдущие тридцать шесть месяцев.

Счетчики имеют исполнения:

• -  для подключения непосредственно к сети, через трансформаторы тока или через трансформаторы тока и трансформаторы напряжения;

• -  для установки на рейку ТН-35 или для крепления винтами на вертикальную поверхность;

• -  с номинальным напряжениям 3*57,7/100 В, 3*230/400 В, 3*120/208 В и 3*230/400 В, 3*57,7/100 В и 3*230/400 В;

• -  с базовым(максимальным током) 5 (60) А, 5 (80) А, 5 (100)А;

• -  с номинальным (максимальным) током 1 (2)А, 1 (7,5)А, 5 (10)А;

• -  с классом точности при измерении активной/реактивной энергии 1/2, 0,5S/1, 0,2S/1, 0,2S/0,5;

• -  со встроенными реле управления нагрузкой или без реле;

• -  с проводными и различными беспроводными интерфейсами связи для обмена информацией с внешними устройствами;

• -  с дополнительными дискретными входами/выходами;

• -  с протоколом по ГОСТ IEC 61107 - 2011, DLMS или проколом СПОДЭС.

Счетчики оснащены электронной пломбой корпуса и крышки клеммной колодки, датчиком магнитного поля, подсветкой ЖК индикатора кнопками для просмотра информации, интерфейсом RS-485, оптическим портом по ГОСТ IEC 61107-2011.

Конструктивно счетчики выполнены в виде электронного модуля, размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.

Исполнения счетчиков электрической энергии трехфазных многофункциональных НЕВА СТ4 определяются в соответствии со структурой условного обозначения:

XX

LTun коммуникационного модуля:

WX^{1 2} - WiFi

BX² - Bluetooth

PX² - PLC

RX² - RF модем

CX² - комбинированный модем PLRF

GX²- GSM модем

LX² - модем LoRa WAN

NX² - модем NB IoT

___ Дополнительные опции

B - базовое исполнение счетчика с интерфейсом RS 485, дискретным выходом, электронными пломбами крышки клеммной колодки и корпуса, датчиком магнитного поля, подсветкой ЖКИ, профилями

С - встроенные реле-расцепители нагрузки

D - протокол DLMS

S - протокол СПОДЭС

P - вход подключения резервного питания

IOXX³ - Дискретные входы и выходы Проводные интерфейсы

E4 - RS485

E2 - RS 232

ET - Ethernet

MB - MBus

Ток базовый/номинальный

____ (максимальный)⁴

• 1 - 1(2) A            6 - 5(60) A

5 - 5(10) A          8 - 5(80) A

7 - 1(7,5) A         9 - 5(100) A

___Номинальное напряжение

• 1 - 3x57,7/100 В

• 2 - 3x230/400 В

• 3 - 3x120/208 В и 3x230/400 В

• 4 - 3x57,7/100 В и 3x230/400 В

Класс точности:

1 - кл. 1 акт., кл. 2 реакт.

• 2 - кл. 0,2S акт., кл. 1 реакт.

• 3 - кл. 0,2S акт., кл. 0,5 реакт.

• 5 - кл. 0,5S акт., кл. 1 реакт.

____Номер модели счетчика

Типа корпуса

1 - крепление на три винта

2 - крепление на рейку ТН-35

Счетчики обеспечивают учет и хранение измеренных значений:

- активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам, в соответствии с тарифным расписанием;

- активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам, зафиксированных на конец месяца, за 36 предыдущих месяцев;

- активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам, зафиксированных на конец суток, не менее чем за 128 предыдущих дня;

- максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев;

- минимальных, максимальных, средних и усредненных на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей с программируемой глубиной хранения ;

- потерь в линии нарастающим итогом, за 36 предыдущих месяцев.

Счётчики обеспечивают вывод на индикацию:

- информации об энергопотреблении;

- времени и даты, отсчитываемых встроенными часами;

- информации о наличии и отсутствие фазных напряжений, а также отсутствии нагрузки пофазно и обратном направлении тока;

- информации о действующем тарифном расписании и текущем тарифе.

Счётчики обеспечивают измерение и индикацию:

- мощности активной, реактивной и полной по каждой фазе и сумму по фазам;

- среднеквадратических значений токов и напряжений пофазно;

- частоты сети;

- фактора активной мощности суммарно и пофазно;

- углы между векторами напряжений;

- углы между векторами токов и напряжений.

Счётчики ведут журнал событий и сохраняют в памяти информацию:

- о пропадании и подаче напряжения питания, по всем фазам

- о пропадании и подаче напряжения в любой из фаз;

- о пропадании и подаче напряжения в любой из фаз при наличии тока в фазе;

- о перепрограммировании счётчика;

- об изменении времени и даты с фиксацией изменяемого времени;

- о снятии и установке крышки клеммной колодки;

- об изменении направления тока в любой из фаз;

- о воздействии сильного магнитного поля;

- о рестартах счётчика при наличии напряжения питания;

- об очистке профилей нагрузки;

- об очистке значений максимальных мощностей;

- об очистке значений активной, реактивной положительной и реактивной отрицательной энергии на конец месяца и на конец суток;

- о вскрытии корпуса;

- о коррекции времени;

- о статусе нагрузки;

- о возникновении ошибок;

- о превышении заданных порогов напряжения;

- о превышении заданного лимита мощности;

- о превышении заданного лимита энергии;

- об обмене данных по оптическому порту;

- об обмене данных по порту RS-485;

- об обмене данных по порту модема;

- об изменении коэффициентов трансформации по току и по напряжению.

Счетчики измеряют параметры качества электроэнергии в соответствии с классом S по ГОСТ 30804.4.30. Счётчики фиксируют параметры качества электроэнергии - отклонения напряжения и частоты сети - в соответствии с ГОСТ 32144, и сохраняют информацию в журналах событий.

Счетчики обеспечивают возможность задания следующих параметров:

• - времени и даты;

• - серийного номера:

• - адреса для удалённого доступа;

• - паролей полного доступа, для записи и чтения, только чтения памяти данных;

• - места установки прибора;

• - коэффициента автоматической коррекции точности хода часов;

• - периода усреднения максимальной мощности от 1 до 60 минут с дискретностью 1 минута;

• - двух периодов усреднения параметров длительностью 1, 3, 5, 10, 15, 30, 60 минут для ведения профилей;

• - настройки профилей;

• - тарифных расписаний с количеством тарифов до 4, количеством тарифных зон суток до 48 отдельно для каждого дня недели, с разбивкой по 12 сезонам

• - 32 исключительных дней с указанием тарифного расписания используемого в каждый из этих дней;

• - набора параметров выводимых на ЖКИ в автоматическом режиме;

• - конфигурационных данных (разрешение/запрет программирования счётчика без вскрытия крышки клеммной колодки, чтения параметров без пароля, очистки энергетических параметров и максимальных значений мощностей, функций работы расцепителей или реле);

• - лимита мощности, лимита энергии и порогов напряжения;

• - параметров для контроля качества электроэнергии.

Счётчики обеспечивают возможность обнуления следующих параметров:

• - измеренных значений энергии активной и реактивной на конец месяца и на конец суток;

• - усреднённых максимальных значений активной и реактивной мощностей;

• - измеренного значения потерь энергии в линии;

• - профилей;

• - журналов событий.

Обмен информацией локально осуществляется через оптический порт, с удалёнными внешними устройствами через интерфейсы RS-485, M-Bus, Ethernet, а также через беспроводные модемы с помощью программного обеспечения (ПО) «TPMeter» или программного обеспечения АИИС КУЭ. Программирование счетчиков осуществляется с помощью ПО «TPMeter».

Оптический порт на физическом уровне соответствует ГОСТ IEC 61107-2011.

Протокол обмена по оптическому порту и проводным интерфейсам соответствует требованиям ГОСТ IEC 61107-2011 режим C программирование и/или протоколу СПОДЭС/DLMS.

Коды параметров соответствуют требованиям системы идентификации OBIS.

Протокол взаимодействия по интерфейсам удалённого доступа основан на базовой эталонной модели взаимосвязи открытых систем (ВОС) в соответствии с ГОСТ 28906-91.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесной пломбой ООО Тайпит-ИП после выпуска из производства, и навесной пломбой с оттиском поверительного клейма после его поверки, крышки клеммной колодки навесной пломбой энергосбытовой компании для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Счетчики могут комплектоваться прозрачной крышкой клеммной колодки в соответствии с договором поставки.

Фотографии счетчиков и места опломбирования представлены на рисунках 1 и 2.

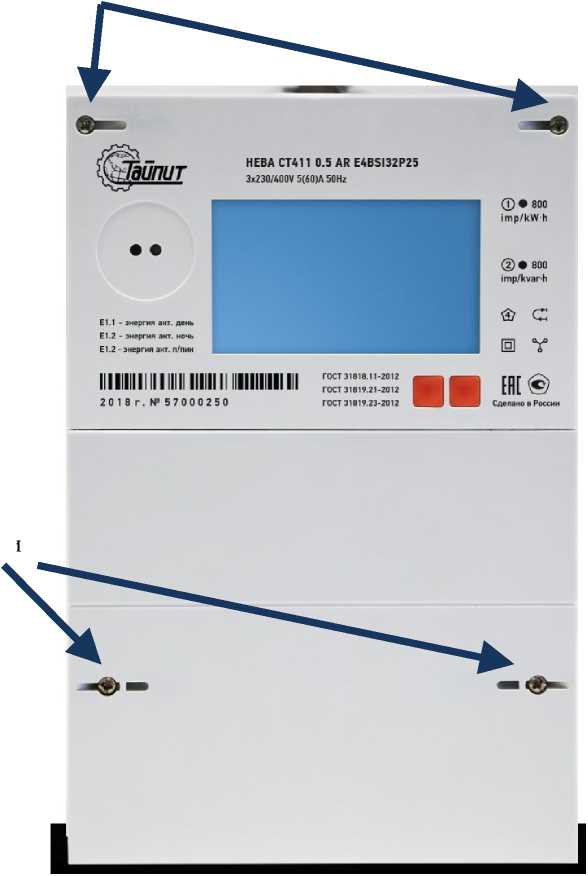

Места навешивания пломб со знаком поверки

3*23O/4uOV 5(60)A50Hz

Рисунок 1 - Счетчик НЕВА СТ41Х

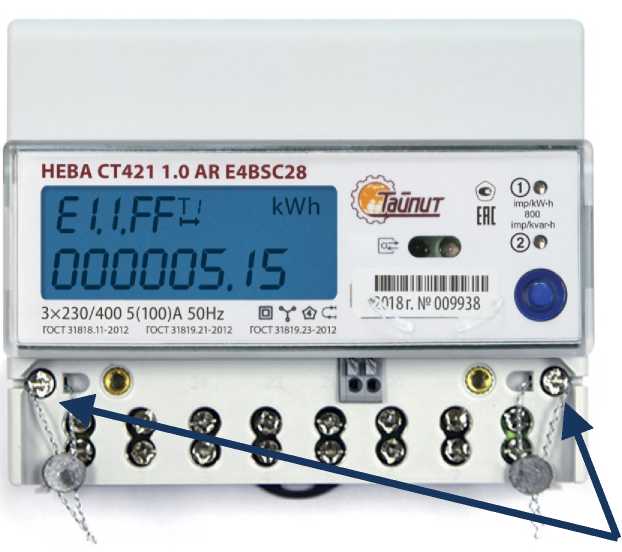

Места для навешивания пломб энергоснабжающей организации

Места для навешивания пломб энергоснабжающей

а)

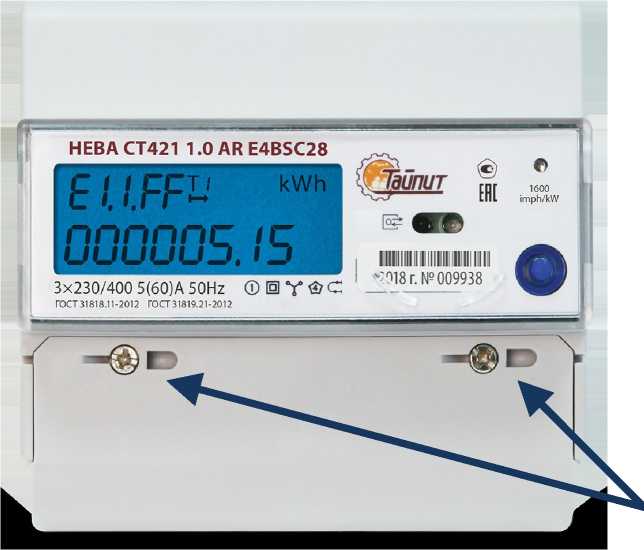

Места навешивания пломб со знаком

Рисунок 2 - Счетчик НЕВА СТ42Х

Программное обеспечение (ПО) счетчиков электрической энергии трехфазных многофункциональных НЕВА СТ4 разработано специалистами ООО «Тайпит-ИП» и является собственностью компании.

Встраиваемое ПО записывается в память микроконтроллера, с установкой бита защиты от считывания, до его монтажа на печатную плату. После установки бита защиты чтение и копирование ПО невозможно.

Корректировка метрологических коэффициентов, отвечающих за точность измерений, возможна только в процессе производства при снятом кожухе и установленной аппаратной перемычке. После удаления аппаратной перемычки и опломбирования корпуса изменение метрологических коэффициентов невозможно.

Изменение параметров пользователя, таких как тарифные расписания, исключительные дни, даты начала сезонов, текущие время и дата, интервалы усреднения мощности, набор параметров выводимых на индикацию в автоматическом режиме, время фиксации энергии на конец месяца, а так же обнуление графиков нагрузки, значений энергетических параметров на конец месяца и конец суток возможно только после удаления пломбы энергоснабжающей организации, при наличии соответствующего ПО и знании паролей доступа к изменяемым параметрам.

ПО записываемое в память программ микроконтроллеров зависит от модификации счётчика

Характеристики программного обеспечения приведены в таблицах 1 - 8.

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Уровень защиты программного обеспечения и основных данных измерения энергопотребления от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики приведены в таблицах 9 и 10.

Таблица 9 - Метрологические характеристики

Продолжение таблицы 9

Таблица 10 - Технические характеристики

Продолжение таблицы 10

наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.

Комплектность счетчиков приведена в таблице 11.

Таблица 11 - Комплектность

Продолжение таблицы 11

осуществляется по документу ТАСВ.411152.007 ПМ «Счетчики электрической энергии трехфазные многофункциональные НЕВА СТ4. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.08.2018 г.

Основные средства поверки:

установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303 (регистрационный № 52156-12);

установка для проверки параметров электрической безопасности GPI-725A, (регистрационный № 46633-11);

вольтметр цифровой универсальный В7-78/1 (регистрационный № 52147-12); частотомер электронно-счетный Ч3-83 (регистрационный № 29451-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на навесную пломбу давлением пломбира. Знак поверки в виде оттиска наносится в паспорт и/или в свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-20012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерения показателей качества электрической энергии

ГОСТ 32144-2013 Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ IEC 61038-2011 Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

ГОСТ 28906-91 «Системы обработки информации. Взаимосвязь открьпых систем. Базовая эталонная модель

ТАСВ.411152.007 ТУ       Счетчики   электрической энергии трёхфазные

многофункциональные НЕВА СТ4. Технические условия

Общество с ограниченной ответственностью «Тайпит - Измерительные приборы» (ООО «Тайпит - ИП»)

ИНН 7811472920

Адрес: 193318, г. Санкт-Петербург, ул. Ворошилова, д. 2

Телефон: 8 (812) 326-10-90

Факс: 8 (812) 325-58-64

E-mail: meters@taipit.ru

Web-сайт: www.meters.taipit.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

¹

Тип счетчика

²

X - исполнение модема, буква E после цифры исполнения, обозначает возможность установки выносной антенны;

³

XX - первая цифра количество входов, вторая цифра количество выходов;

⁴

- для счетчиков непосредственного подключения с шунтами в качестве датчиков тока в обозначении указывается буква S. Например НЕВА СТ 414 128S XXX-XX.

Общее количество дополнительных входов и выходов не может превышать четырех

При отсутствии опций, буквы и цифры в соответствующих полях не указываются.

Все счетчики оснащены оптическим портом по ГОСТ IEC 61107-2011.
