Р Е Е к приказу Федерального агентства по техническому регулированию

и метрологии

_юня     2025 г. № __^_

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

аименование типа

омплекс измерительные программнотехнические

_______2________

Преобразователи давления измерительные

МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1186

Регистрационный № 83173-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные программно-технические «Азимут ДТ»

Комплексы измерительные программно-технические «Азимут ДТ» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке по видеокадрам; значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерения интервалов времени; измерений текущих навигационных параметров и определения на их основе координат комплексов.

Комплексы выпускаются в четырех исполнениях («Азимут ДТ-01», «Азимут ДТ-02», «Азимут ДТ-03», «Азимут ДТ-04»), отличающихся применяемым ТВ датчиком (детализирующий или поворотный), напряжением питания и доступным функционалом.

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам основан на автоматическом измерении расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено («Азимут ДТ-01», «Азимут ДТ-02»).

Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении расстояния, пройденного ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с участка, а также измерения интервала времени между моментами фиксации ТС в зоне контроля на въезде и зоне контроля на выезде с контролируемого участка («Азимут ДТ-01», «Азимут ДТ-02»).

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

Принцип действия комплексов в части измерения интервалов времени основан на вычислении разницы между метками времени, присвоенными начальному и конечному кадру («Азимут ДТ-03», «Азимут ДТ-04»).

Функционально комплексы применяются для фиксации следующих событий:

• - проезд без совершения нарушения;

• - превышение установленной скорости движения транспортного средства;

• - пересечение в нарушение ПДД линий разметки проезжей части дороги;

• - несоблюдение требований (предписанных дорожными знаками), запрещающими движение грузовых автотранспортных средств;

• - выезд в нарушение ПДД на обочину (газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути);

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

• - движение задним ходом в запрещенных местах;

• - движение задним ходом по автомагистрали;

• - нарушение правил пользования внешними световыми приборами;

• - нарушение правил применения ремней безопасности или мотошлемов;

• - несоблюдение требований, запрещающих остановку или стоянку транспортных средств;

• - нарушение правил пользования телефоном водителем транспортного средства;

• - движение транспортного средства во встречном направлении по дороге с односторонним движением;

• - невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);

• - нарушение скоростного режима на протяженном участке дороги;

• - движение автомобиля с разрешенной массой ТС по полосам в нарушение ПДД;

• - отсутствие полиса ОСАГО, техосмотра, лицензий такси и т.д.;

• - нарушение правил, установленных для движения транспортных средств в жилых зонах;

• - нарушения требований в области благоустройства, связанные с размещением ТС на платных и бесплатных парковках, на зеленых насаждениях, при нарушении требований пожарной безопасности об обеспечении проходов и проездов к зданиям и сооружениям;

• - нарушения требований в области благоустройства территорий, предусмотренных законами субъектов Российской Федерации, нарушения требований в области охраны окружающей среды;

• - прочие нарушения ПДД.

Фиксация событий осуществляется для приближающихся и удаляющихся ТС, двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением в пакет данных координат установки систем и времени фиксации ТС.

Алгоритм выявления и фиксации нарушений основан на принципах действия перечисленных выше и реализован за счет автоматического сопоставления распознанного ГРЗ ТС, данных измерений, фото- и видеоматериалов, а также, при необходимости, другой информации (результатов работы нейросетевых алгоритмов обработки видеоряда, результатов запросов к внешним источникам данных).

Режим работы комплексов круглосуточный.

Решение измерительных задач, определенных назначением, и выявление нарушений комплексы производят в автоматическом режиме без участия человека.

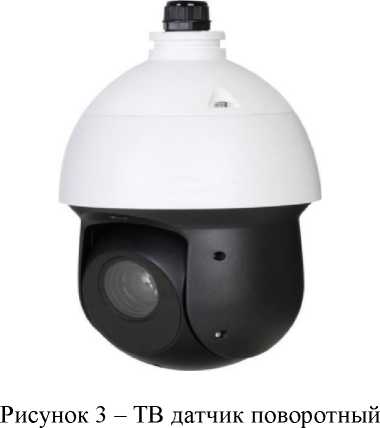

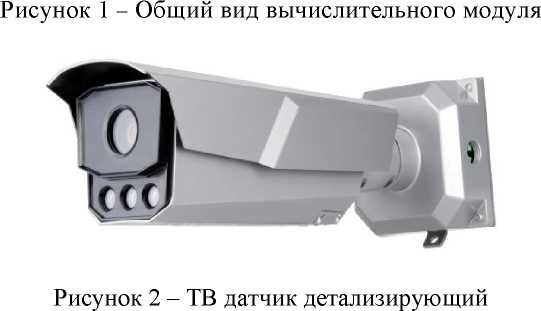

Комплексы конструктивно состоят из ТВ датчика и вычислительного модуля. В состав каждого вычислительного модуля входит управляющий контроллер, аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС, GPS, блок питания, LTE роутер и специализированное программное обеспечение (ПО).

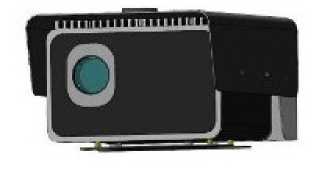

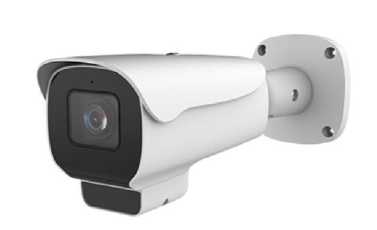

Общий вид комплексов, место пломбировки от несанкционированного доступа представлены на рисунках 1- 3.

Корпуса вычислительного модуля и ТВ датчиков могут изготавливаться следующих цветов: белый, серый, серебристый, черный, коричневый и их оттенки.

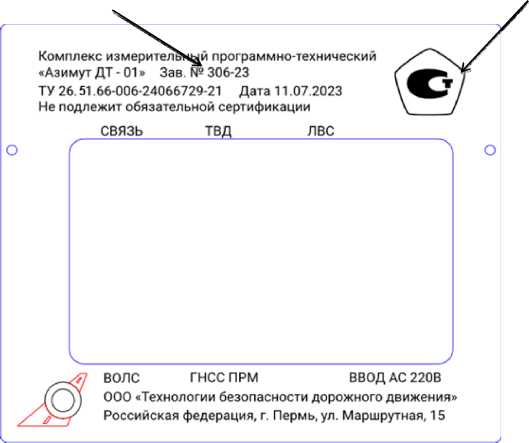

Пример маркировки комплексов с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 4.

Места нанесения заводского номера и знака утверждения типа

Рисунок 4 - Пример маркировки комплексов

Знак поверки на комплексы не наносится.

Заводской номер наносится на прямоугольную самоклеящуюся этикетку, изготовленную типографским способом, расположенную на нижней части вычислительного модуля. Формат нанесения заводского номера числовой.

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения Азимут 4.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Технические

наносится на этикетку, расположенную на нижней части вычислительного модуля, в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Таблица 4 - Комплектность комплексов

изложены в разделе «Описание и работа изделия» документа ТБДД.466534.040 РЭ «Комплекс измерительный программно-технический «Азимут ДТ». Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»;

программно-технический

Общество с ограниченной ответственностью «Технологии

движения» (ООО «ТБДД»)

ИНН 5904286923

Юридический адрес: 614010, г. Пермь, ул. Маршрутная, д. 15

Телефон (факс): +7 (342) 281-14-14

E-mail: info@tbdd.ru

Web-сайт: www.tbdd.ru

Общество с ограниченной ответственностью «Технологии

движения» (ООО «ТБДД»)

ИНН 5904286923

Юридический адрес: 614010, г. Пермь, ул. Маршрутная, д. 15

Телефон (факс): +7 (342) 281-14-14

E-mail: info@tbdd.ru

Web-сайт: www.tbdd.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1186

Регистрационный № 61935-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные СДВ-SMART, модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540

Преобразователи давления измерительные СДВ-SMART, модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 (далее - преобразователи) предназначены для непрерывного измерения и преобразования измеряемой величины - давления абсолютного, избыточного, разрежения, давления-разрежения, гидростатического, разности давлений нейтральных и агрессивных, газообразных и жидких рабочих сред - в унифицированный выходной сигнал: токовый (4-20) мА, напряжения постоянного HART-протокола или на базе интерфейсов CAN Open и RS485.

основан на тензорезистивном эффекте |в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.

Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.

Преобразователи предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные преобразователи имеют виды взрывозащиты «взрывонепроницаемая оболочка» и (или) «искробезопасная электрическая цепь».

Преобразователи давления измерительные СДВ-SMART выпускаются в 25 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой. Преобразователи выпускаются в стандартном корпусе и корпусе с усиленной механической прочностью с маркировкой «S» с фланцевым и штуцерным типами соединения.

Степень защиты оболочки от проникновения пыли и воды IP54,  IP66, IP67

по ГОСТ 14254-2015 в зависимости от модификации.

По устойчивости к механическим виброустойчивыми и соответствуют группе L3, V1 от модификации.

Преобразователи являются изделиями восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

Корпус преобразователей изготавливают из алюминиевого сплава, окрашиваемый в цвета, которые определяет изготовитель.

Заводской номер имеет цифровой формат и наносится на боковой панели преобразователя методом гравировки, износостойкой наклейки или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра преобразователя, возможность прочтения и сохранность номера в процессе эксплуатации.

Общий вид преобразователей представлен на рисунках 1-3.

Пломбирование преобразователей не предусмотрено.

Знак поверки наносится на свидетельство о поверке и (или) в этикетку (паспорт).

Место нанесения заводского номера

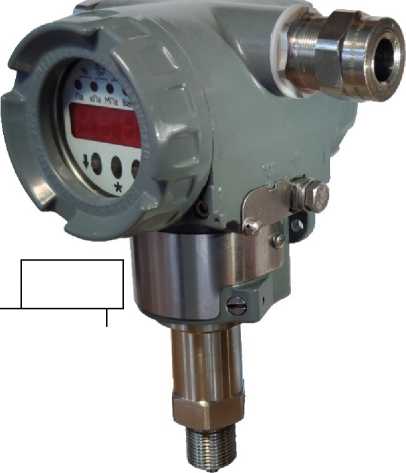

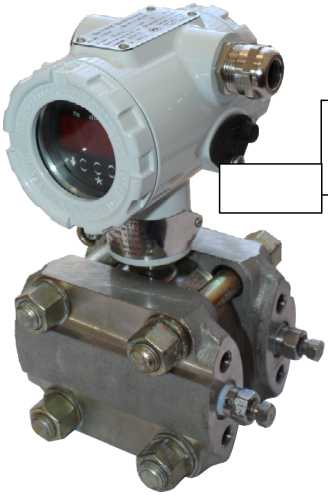

Рисунок 1 - Общий вид преобразователя в стандартном корпусе с указанием места нанесения заводского номера

Место нанесения заводского номера

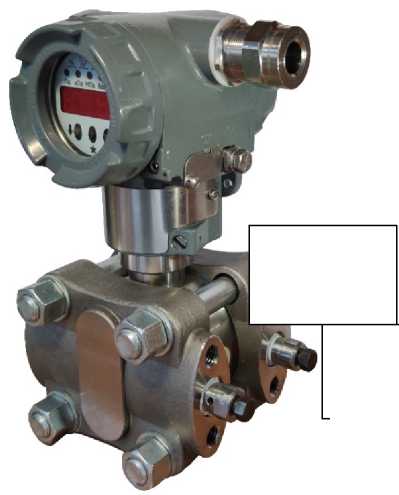

Рисунок 2 - Общий вид преобразователя в корпусе с усиленной механической прочностью с маркировкой «S» с фланцевым типом соединения

Рисунок 3

в корпусе с усиленной механической прочностью с маркировкой «S» с штуцерным типом соединения

Конструкция преобразователей исключает возможность несанкционированного влияния на программное обеспечение преобразователей и измерительную информацию.

Влияние ПО преобразователей учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения, используемого для передачи данных с преобразователя на внешние устройства, указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Уровень защиты ПО преобразователей «Высокий» в соответствии с P 50.2.077-2014.

Таблица 2 - Метрологические характеристики

п Продолжение таблицы 2

Таблица 3 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1020, 1030

Таблица 5 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1030

Таблица 6 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1112, 1212, 1412

Таблица 8 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1240

Таблица 10 - Основные технические характеристики

п Продолжение таблицы 10

наносится на титульный лист этикетки (паспорта) типографским способом.

Таблица 11 - Комплектность п

приведены в 2.4 Руководства по эксплуатации АГБР.406239.001-XXРЭ.

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

Приказ Росстандарта от 20 октября 2022 г № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-10⁵ Па»;

АГБР.406239.010ТУ Преобразователи давления измерительные СДВ-SMART. Технические условия.

Акционерное общество «Научно-производственный комплекс «ВИП» (АО «НПК ВИП») ИНН 6662058814

Адрес: 620142, г. Екатеринбург, ул. Щорса, стр. 7

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1186

Регистрационный № 79560-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные многоцелевые «Пульсар»

Системы измерительные многоцелевые «Пульсар» (далее - системы, СИМ «Пульсар») предназначены для измерений скорости движения приближающихся и удаляющихся транспортных средств (далее - ТС), а также для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), измерений интервалов времени, измерений текущих навигационных параметров и определения на их основе координат систем.

Принцип действия систем при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав систем, автоматической синхронизации шкалы времени системы с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые системами.

Принцип действия систем при измерении скорости ТС радиолокационным методом основан на измерении разности частоты высокочастотных сигналов при отражении от ТС (эффект Доплера).

Принцип действия систем при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля за известный интервал времени.

Принцип действия систем при измерении скорости на контролируемом участке основан на измерении расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено.

Все измерения проводятся в автоматическом режиме.

Системы измерительные многоцелевые «Пульсар» предназначены для автоматической регистрации нарушений правил дорожного движения С0-С16, в соответствии с ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования».

Системы работают круглосуточно в автоматическом режиме с целью обнаружения и фиксации следующих событий: превышения установленной" скорости движения транспортного средства, нарушения скоростного режима на протяженном участке дороги, проезд на запрещающий сигнал светофора, выезд на запрещающий сигнал светофора на полосу реверсивного движения, движение по разделительной полосе, невыполнение требования об остановке перед стоп-линией, нарушение правил проезда через железнодорожные переезды, выезда на перекресток или пересечение проезжей" части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой), движение по велосипедным или пешеходным дорожкам либо тротуарам, выезд на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления, движение во встречном направлении по дороге с односторонним движением, движение по полосе, предназначенной для маршрутных ТС, непредоставление преимущества пешеходам, непредоставление преимущества велосипедисту, остановка или стоянка ТС на пешеходном переходе, нарушение правил остановки или стоянки ТС на проезжей части, где парковка запрещена дорожными знаками или дорожной разметкой, нарушение правил остановки или стоянки ТС на тротуаре, остановка у мест остановки маршрутных ТС, нарушение правил остановки, повлекшее создание препятствий для движения других ТС, нарушение правил остановки в местах стоянки легковых такси, нарушение правил остановки на полосе для велосипедистов, остановка в тоннеле, остановка на полосе, предназначенной для маршрутных ТС, расположение ТС на парковке запрещенным способом, остановка на автомагистрали, несоблюдение ограничения минимальной дистанции, размещение ТС на газонах, на территории парков, садов, скверов, бульваров, детских и спортивных площадок, нарушение правил стоянки, пересечение сплошной линии разметки, проезд ТС под запрещающий знак, непредоставление преимущества в движении маршрутному транспортному средству, нарушение правил маневрирования, несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги, нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда, а равно движение по обочинам или пересечение организованной транспортной или пешей колонны либо занятие места в ней, несоблюдения требований (предписанных дорожными знаками) запрещающими движение грузовых автотранспортных средств, нарушение правил стоянки ближе 50 м по обе стороны от железнодорожных переездов, невыполнение правил дорожного движения перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении, нарушение правил пользования телефоном водителем транспортного средства, нарушение правил пользования внешними световыми приборами, движения автомобиля с разрешённой" массой" ТС по полосам в нарушение ПДД, движение грузового транспорта далее второй полосы, управление транспортным средством водителем, не пристегнутым ремнем безопасности, перевозка пассажиров, не пристегнутых ремнями безопасности, нарушения требований об обязательном прохождении технического осмотра или обязательном страховании гражданской" ответственности владельцев транспортных средств, установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака "Инвалид" и т.п.), несоблюдения дистанции к впереди движущемуся транспортному средству, мониторинг транспортного потока, поиск ТС находящегося в базах розыска в режиме реального времени, нарушение ограничения экологического класса ТС, нарушение правил использования мотошлемов.

Перечень компонентов систем, их состав и краткое описание функций представлен в таблице 1.

Тип 1

Тип 2

Тип 3

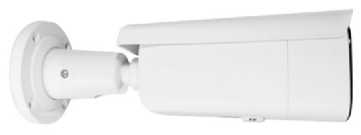

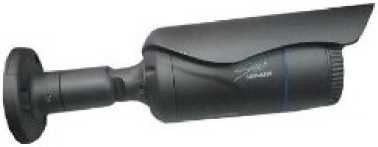

Видеокамеры обзорные

_________Состав и краткое описание функций_________ Предназначены для фото-видео съемки дорожной ситуации для обеспечения полной доказательной базы факта нарушения. поворотная имеет горизонтали на 360°.

Предназначена для обеспечения контроля дорожной ситуации и фото-видео фиксации ТС. Работают совместно с любым из вычислительных контроллеров, а также с фоторадарным или фото вычислительным блоками.

Непрерывного действия

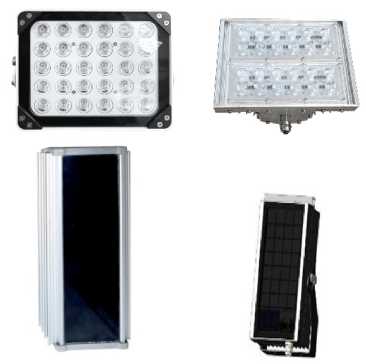

Обеспечивают работу систем в любое время суток без дополнительного освещения. Имеется два типа ИК-прожекторов:   импульсный и непрерывного

действия. Работают совместно с распознающими камерами, а также с фоторадарным или фото вычислительным блоками.

Предназначен для питания фото-блоков и оконечных компонентов систем, а также для связи между несколькими компонентами систем.

Коммутационный блок

Способы установки систем указаны в Руководстве по эксплуатации.

В зависимости от решаемых задач, из компонентов формируются фитералы, представляющий собой законченный комплект, работающий автономно в автоматическом режиме. Электропитание систем напряжением переменного тока осуществляется только через коммутационный блок, а напряжением постоянного тока может осуществляться и без него.

Знак поверки на системы не наносится.

Заводской номер наносится на титульный лист формуляра методом компьютерной графики и на корпус систем с помощью шильда, выполненного методом лазерной гравировки. Формат нанесения заводского номера буквенно-цифровой.

Корпуса составных компонентов систем защищены от несанкционированного доступа пломбами. Корпуса вычислительных контроллеров и вычислительных блоков могут изготавливаться следующих цветов: белый, серый, серебристый, черный, коричневый и их оттенки.

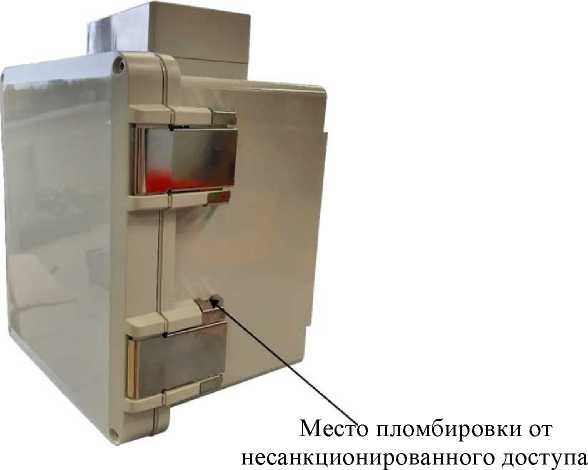

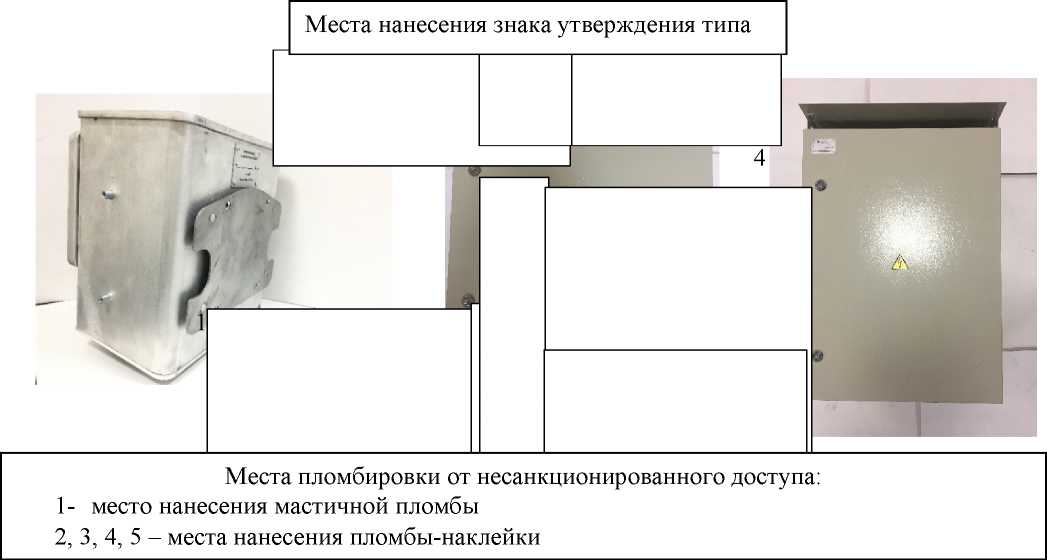

Схема пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлена на рисунке 1.

Рисунок 1 - Схема пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера

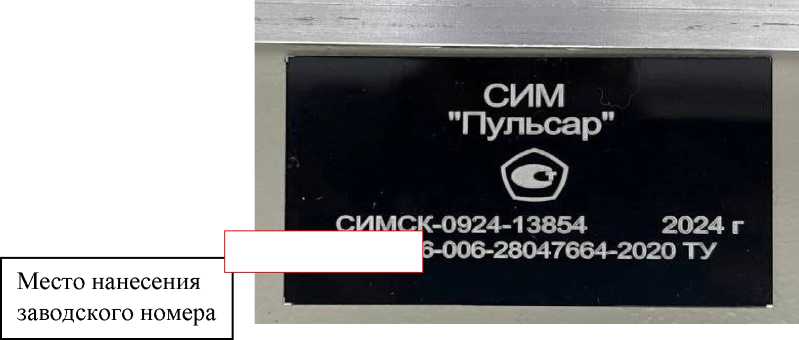

Пример маркировки систем представлен на рисунке 2.

Рисунок 2 - Пример маркировки систем

Метрологически значимая часть программного обеспечения (ПО) представляет собой отдельный программный модуль. Защита от изменения метрологически значимой части ПО реализована путем установки электронных ключей.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус систем с помощью шильда, выполненного методом лазерной гравировки.

Таблица 5 - Комплектность систем

приведены в разделе 1 «Описание и работа» документа 26.51.66-007-28047664-2020 РЭ

«Системы измерительные многоцелевые «Пульсар». Руководство по эксплуатации».

Системы измерительные многоцелевые «Пульсар». Технические условия 26.51.66-006-28047664-2020ТУ.

Общество с ограниченной ответственностью «СофИТ» (ООО «СофИТ»)

ИНН 2635234020

Юридический адрес: 355042, г. Ставрополь, ул. 50 лет ВЛКСМ, д. 35В

Адрес: 355042, Ставропольский край, г. Ставрополь, Старомарьевское ш., д. 32, помещ. 316

Телефон (факс): 8(8652)216-677

E-mail: info@sofitlabs.ru

Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Место нахождения: 141570, Московская обл., г.о. Солнечногорск, рп. Менделеево Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
