Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» апреля 2020 г. № 694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные ВР4900

Весы электронные ВР4900 (далее - весы) предназначены для статического измерения массы товаров.

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, с последующей его обработкой устройством обработки аналоговых данных (далее - АЦП) в цифровой вид и выдачей измеренных значений массы на цифровой дисплей и/или на внешнее электронное устройство (компьютер, принтер).

Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства (включающего в себя датчик и АЦП), корпуса и терминала с дисплеями для продавца и покупателя, закрепленных на корпусе и/или на стойке (исполнение С).

Весы имеют дисплей с жидкокристаллическими сегментами (исполнение АБ), или со светодиодными сегментами (исполнение ДБ); интерфейс RS-232 для подключения периферийных устройств (исполнение RS).

Общий вид весов различных исполнений показан на рисунке 1, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

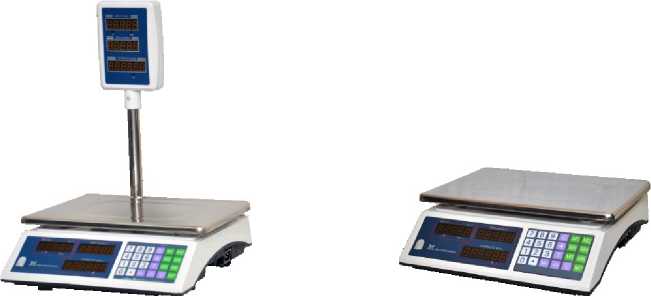

Исполнение ВР4900СДБ                Исполнение ВР4900ДБ

Рисунок 1 - Общий вид весов электронных ВР4900

Рисунок 2 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Весы выпускаются в пяти модификациях, отличающихся значениями максимальной нагрузки (Мах) и значениями поверочного интервала (е) и имеют дополнительные обозначения: 6, 15, 30, 15-2Д, 30-2Д. Модификации с дополнительными обозначениями 6, 15, 30 представляют собой однодиапазонные весы (маркировка: Мах 6 кг, е = 2 г; Мах 15 кг, е = 5 г; Мах 30 кг, е = 10 г соответственно), модификации с дополнительными обозначениями 15-2Д, 30-2Д  -

двухинтервальные весы (маркировка: Мах 6/15 кг, е = 2/5 г; Мах 15/30 кг, е = 5/10 г соответственно).

Электропитание весов осуществляется от сети переменного тока и от встроенной аккумуляторной батареи.

В весах предусмотрены следующие устройства:

• - устройство первоначальной установки нуля автоматически и оператором в диапазоне ±10 % Мах;

• - устройство слежения за нулем в диапазоне ±2 % Мах;

• - устройство выборки массы тары в диапазоне от 0 до 50 % Мах;

На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение Мах...;

• - значение Min...;

• - значение е = ...;

• - значение Т = -

• - знак утверждения типа средства измерений;

• - значение идентификатора программного обеспечения;

• - год изготовления.

Программное обеспечение (далее - ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Идентификация и защита метрологически значимой части ПО осуществляется с помощью последовательно отображаемых на дисплее весов, при включении весов, идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы исполняемого кода), а также пломбирования весоизмерительного устройства и терминала.

Цифровой идентификатор (контрольная сумма исполняемого кода) и пломбирование терминала в достаточной мере защищают метрологически значимую часть ПО от преднамеренных и непреднамеренных изменений и соответствуют уровню "высокий" по Р 50.2.077-2014.

Сведения об идентификационных данных ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................. средний (III).

Число поверочных интервалов (n)..................................................................................................3000.

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), пределов допускаемой погрешности при поверке в соответствующих диапазонах взвешивания, диапазона выборки массы тары, в зависимости от модификации весов, приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Таблица 2.1 - Основные технические характеристики

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, прикрепленные к весоизмерительному устройству и терминалу весов.

Таблица 2.2 - Комплектность средства измерений

Поверка осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. Методика поверки весов).

Основные средства поверки:

Рабочий эталон 4-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» - гири номинальной массой от 10 г до 20 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам электронным ВР4900 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

Общество с ограниченной ответственностью «Мехэлектрон-М»

(ООО «Мехэлектрон-М») ИНН 7726593579

Адрес: 117534, г. Москва, Кировоградский проезд, д. 3, корп. 2 Юридический адрес: 117519, г. Москва, Кировоградская ул., д. 19, корп. 2, кв. 496 Тел./факс: 8 (495) 724-65-08

E-mail: mechelectron@mail.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., 31

Факс: 8 (499) 124 99 96

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств

измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«02» апреля 2020 г.
