МИИВСТЖРСЛЮ ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ РОССИЙСКОЙ ФВДЕРАЦНИ

•ЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстаядарт)

22 января 2016 г.                                                             29

-----------------, №„_________

Москве

О внесении изменений в описание типа на преобразователи уровня измерительные буйковые 144LD/LVD, 244LD/LVP

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Шнейдер Электрик Системе», г. Москва, от 22 декабря 2015 г.> № 12/39/4 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на преобразователи уровня измерительные буйковые 144LD/LVD, 244LD/LVP, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48164-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Федерального агентства

С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» января 2016 г. № 29

Изменения в описание типа на преобразователи уровня измерительные буйковые 144LD/LVD, 244LD /LVP

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи уровня измерительные буйковые 144LD/LVD, 244LD /LVP

Преобразователи уровня измерительные буйковые 144LD/LVD, 244LD /LVP (далее -преобразователи)предназначены для измерения уровня жидкости и уровня поверхности раздела двух несмешивающихся жидкостей как нейтральных, так и агрессивных сред путем преобразования этих величин в стандартный токовый выходной сигнал.

Принцип действия основан на измерении выталкивающей силы, определяемой плотностью жидкости. Изменение выталкивающей силы пропорционально изменению уровня жидкости и преобразуется в измерительный сигнал.

Выталкивающая сила, воздействующая на буек, описывается следующим уравнением: F_A=V_xp_rg+(V-V_x) p₂g, где F_a- выталкивающая сила;

V-объем буйка;

У_х-объем среды с плотностью pi, вытесняемой буйком;

pi- средняя плотность тяжелой среды;

р2- средняя плотность легкой среды;

g- ускорение свободного падения для данной географической точки.

Fg-bcc буйка;

L-диапазон измерений.

Воздействующая на сенсор сила обратно пропорциональна изменению уровня.

В состав преобразователя входит чувствительный элемент - буек (поплавок) цилиндрической формы и преобразователь силы, которые кинематически связаны между собой с помощью рычажного коромысла и торсионной трубки. При изменении измеряемого уровня происходит изменение гидростатической выталкивающей силы, воздействующей а буек. Сила, равная разности силы тяжести сухого буйка и выталкивающей силы жидкости, передается от рычажного коромысла через торсионную трубку на датчик силы (у моделей LD), либо от мембраны к датчику силы (у моделей LVP), на котором образуются зоны расширения и сжатия. Под действием усилия торсионная трубка либо мембрана изменяет положение, в результате изменяется сопротивление тензомостадатчика силы, которое в дальнейшем преобразуется в унифицированный выходной сигнал постоянного тока 4-20 мА и(или) цифровой сигнал, а также в показания жидко-кристаллического индикатора (ЖКИ).

Преобразователи 244LD и 244LVP отличаются от других преобразователей конструкцией блока охлаждения. Все модели выполнены во взрывозащищенном исполнении. Модели 144LVDh 244LVP крепятся на резервуар с помощью фланца. Модели 144LD и 244ЫЭвыпускаются как для фланцевого так и для межфланцевого присоединения к процессу.

Рис. 1. Внешний вид преобразователей 144LD и 144LVD.

Рис. 3. Внешний вид преобразователей 244LVP и 244LD с фланцевым присоединением.

В преобразователях применяется встроенное программное обеспечение (ПО). Разделение ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО отсутствует. Программное обеспечение преобразователей предназначено для обработки измерительной информации, индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), формирования выходных сигналов, настройки и проведения диагностики преобразователей.

Идентификационные данные ПО представлены в таблице  1. Просмотр

идентификационных данных ПО возможен через ЖКД преобразователя.

Таблица 1. Идентификационные данные программного обеспечения преобразователей.

Контрольная сумма зависит от версии программного обеспечения, и может отличатся для более поздних версий ПО.

Защита встроенного ПО, конфигурации и измеренных данных от преднамеренных и непреднамеренных изменений осуществляется с помощью непосредственной пломбировки корпуса преобразователя, (см рис. 4) и с помощью установки электронной перемычки на плате преобразователя с целью исключения возможности внесения изменений в ПО и конфигурацию преобразователя через интерфейсы связи (см рис. 5).

Рисунок 4. Схема установки блокиратора крышек корпуса преобразователя пломбируемого наклейкой.

Переключатель WnteProtect

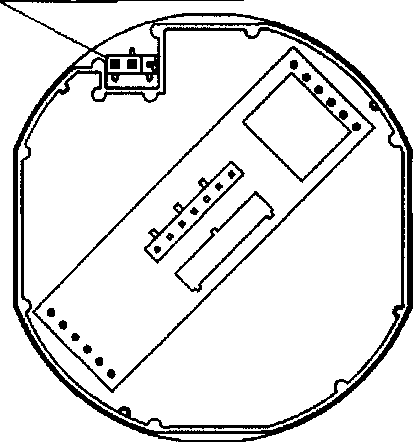

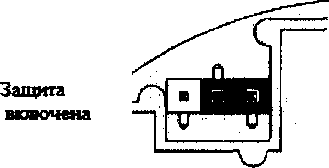

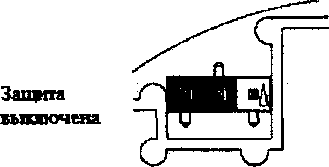

Рисунок 5. Переключатель защиты ПО и конфигурации преобразователя от изменений.

Программное обеспечение преобразователейимеет высокий уровень защиты согласно Р50.2.077-2014. Примененные специальные средства защиты в достаточной мере

гарантируют защиту встроенного ПО, конфигурационных данных и результатов измерений от несанкционированного изменения, удаления и иных преднамеренных или непреднамеренных действий.

Метрологические и технические характеристики приведены в таблице 2

Таблица 2

*По заказу диапазоны измерений могут быть меньше 350 мм и больше 3000 мм.

Условия эксплуатации:

Относительная влажность, %...........................................................................95

Средний срок службы, не менее, лет................................................10

Наносится на табличку из нержавеющей стали, закрепленную на корпусе преобразователя, краской, стойкой к воздействию атмосферных условий, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

осуществляется в соответствии с методикой «Преобразователи уровня измерительные буйковые 144LD/LVD, 244LD /LVP. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011г.

Основное поверочное оборудование:

• - гири класса точности F2 общей массой до 6 кг по ГОСТ:7328-2001

• - миллиамперметр постоянного тока Ресурс

-К2 (Госреестр №31319-07) класса точности 0,05 с верхним пределом измерений 25 мА.

Нормативные и технические документы, устанавливающие требования к преобразователям уровня измерительным буйковым 144LD/LVD, 244LD /LVP Техническая документация фирмы FixboroEckardtGmbH, Германия.

«FoxboroEckardtGmbH»,Pragstr.82, D-70376, Stuttgart, Германия.

Phone +49 (0)711 502 0, Fax +49 (0)711 502 597

ООО «Шнейдер Электрик Системе»

Россия, 127018, г. Москва, ул. Двинцев, д. 12, корпус 1

Тел. (495) 777 99 90 факс (495) 777 99 92

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 55 77

Факс: (495) 437 56 66

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
