Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» февраля 2019 г. №172

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL

Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL (далее - анализаторы) предназначены для измерений массовой доли серы в нефти и нефтепродуктах, таких как дизельное топливо, бензин, керосин, смазочные масла, мазут, гидравлические масла, реактивное топливо и любые дистиллятные нефтепродукты.

Принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на выделении из спектра флуоресцентного излучения исследуемого образца, возбуждаемого излучением рентгеновской трубки, характеристической линии серы, регистрации интенсивности этой линии и пересчёта интенсивности в массовую долю серы в исследуемом образце на основании предварительно установленных градуировочных зависимостей.

Флуоресцентное излучение исследуемого образца возбуждается источником рентгеновского излучения с энергией выше 2,5 кэВ, в качестве которого используется рентгеновская трубка, и регистрируется газовым пропорциональным счетчиком с разрешающей способностью, не превышающей 800 эВ по линии SKa (2,3 кэВ). Входное окно пропорционального счетчика закрыто фильтром, позволяющим отделить Ka - излучения серы от другого рентгеновского излучения. Электронное оборудование осуществляет подсчет интенсивности рентгеновского излучения и пересчет интенсивности флуоресцентного излучения в массовую долю серы.

Измерение массовой доли серы включает последовательную подачу в анализатор двух образцов пробы нефти или нефтепродукта. На экране анализатора отображаются показания: разность между результатами единичных измерений и среднее арифметическое двух результатов единичных измерений массовой доли серы в пробе (результат измерения). Эти же данные автоматически выводятся на печать на встроенный принтер.

Анализатор является настольным прибором, для управления и обработки информации используется встроенное микропроцессорное устройство. Программное обеспечение анализатора предназначено для управления его работой и процессом измерений. Анализатор имеет возможность подключения к персональному компьютеру.

Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий. При эксплуатации в передвижной лаборатории анализатор перевозится в транспортной таре, выполнение измерений проводится во время стоянки передвижной лаборатории.

Общий вид анализатора приведен на рисунке 1.

Пломбирование анализаторов не предусмотрено.

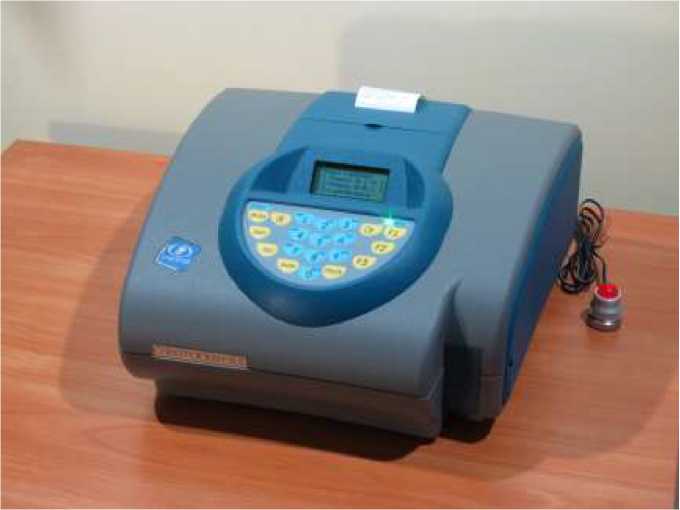

Рисунок 1 - Общий вид анализатора СПЕКТРОСКАН SUL

Анализаторы оснащаются встроенным ПО «SPS» и автономным ПО «Спектр-Квант», которое состоит из двух модулей: «Количественный анализ» и «Проверка спектрометра. Автономное ПО поставляется по заказу.

Встроенное и автономное ПО является полностью метрологически значимым. Встроенное ПО выполнят следующие функции:

• -     управление анализатором;

• -     построение градуировочных зависимостей;

• -     настройка режимов работы анализатора;

• -     получение, обработка и хранение результатов измерений. Автономное ПО выполнят следующие функции:

• -     управление анализатором;

• -     настройка режимов работы анализатора;

• -     построение градуировочных зависимостей и графиков;

• -     получение, обработка и хранение результатов измерений;

Уровень защиты встроенного и автономного ПО анализаторов «средний», согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Идентификационные данные встроенного ПО приведены в таблице 1, автономного ПО -в таблице 2.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Идентификационные данные автономного ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульном листе паспорта методом компьютерной печати и на заднюю панель анализатора в виде наклейки.

Таблица 5 - Комплектность анализаторов

осуществляется по документу МП 242-2219-2018 «ГСИ. Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 27.07.2018 г.

Основные средства поверки: стандартные образцы массовой доли серы в минеральном масле ГСО 9513-2010 (СН-0,0003-НС), ГСО 9406-2009 (СН-0,060-НС), ГСО 9410-2009 (СН-1,00-НС), ГСО 9416-2009 (СН-5,00-НС).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализатору серы в нефти и нефтепродуктах рентгенофлуоресцентному энергодисперсионному СПЕКТРОСКАН SUL

ТУ      4276-002-23124704-2004      Анализаторы      рентгенофлуоресцентные

энергодисперсионные серы в нефти и нефтепродуктах СПЕКТРОСКАН S. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)

ИНН 7826101943

Адрес: 190103, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А

Телефон: +7 (812) 325-81-83, факс: +7 (812) 325-85-03,

Web-сайт: www.spectronxray.ru

E-mail: info@spectronxray.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 февраля 2019 г.                                             №   172

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52576 «Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «НПО «СПЕКТРОН» от 11 сентября 2018 г. № 12587 приказываю:

• 1. Внести изменения в описание типа на анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55107-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 242-2219-2018 «ГСП. Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 июля 2018 г.

• 3.  Переоформить свидетельство об утверждении типа №  52576

«Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55107-13, в связи с внесением изменений в методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
