Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» мая 2017 г. № 922

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы торговые электронные моделей СЕ/СЕ-Н, СЕ II, SC/SC-H, SC II, ЕС, ЕС II, ВС, ВС II, BS, CS, КН

Весы торговые электронные моделей СЕ/СЕ-Н, СЕ II, SC/SC-H, SC II, ЕС, ЕС II, ВС, ВС II, BS, CS, КН (далее - весы) предназначены для определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара и печатания этикетки.

Все модели весов изготовлены на единой конструктивной основе и состоят из следующих функциональных узлов:

• - грузоприемное устройство (далее ГПУ): механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее датчик);

• - электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

• - показывающее устройство (одно или два);

• - клавиатура оператора.

В зависимости от исполнения функциональные узлы выполнены либо в отдельном корпусе, либо объединены в одном корпусе с другими узлами.

Весы имеют обозначение (в скобках указаны позиции, которые могут отсутствовать в обозначении): XX (1) (2) YZZ (3) (4) (5) (6) (7) (8-9), где:

Позиция XX:

модель весов: СЕ, SC, ЕС, ВС, BS, CS, КН;

Позиция 1:

-Н - исполнение с 32-х битным микропроцессором (исполнение с незаполненной позицией имеет 16-ти битный микропроцессор).

Позиция 2:

II - второе поколение весов.

Позиция Y:

• 1    исполнение для обслуживания оператором с печатью наклейки с ценой товара;

• 2   исполнение для обслуживания оператором с печатью наклейки с ценой товара;

• 3    исполнение со сканером информации с наклейки;

• 4   исполнение с подвесной платформой;

• 5    исполнение - весы для самообслуживания;

8 исполнение - весы для самообслуживания и обслуживания оператором.

Позиция ZZ:

03 модификация с максимальной нагрузкой Мах = 3 кг;

06 модификация с максимальной нагрузкой Мах - 6 кг;

12  модификация с максимальной нагрузкой Мах = 12 кг;

15   модификация с максимальной нагрузкой Мах = 15 кг;

30  модификация с максимальной нагрузкой Мах = 30 кг;

60  модификация с максимальной нагрузкой Мах = 60 кг.

Позиция 3:

F модификация с одним дисплеем на стойке;

G модификация весов с дополнительным ГПУ производства «Bizerba SE & Со. KG», Германия, одного из следующих исполнений: 18, 18А, 18К, 20, 20А, 30, ЗОА, iL Professional 150F/HY, 150А, 15OVE-S-3, 15OVE-SA-3, 15OVE-SL-3, 200VE-S-3, 200VE-SA-3, 200VE-SL-3, 200VE-W/H/R- 3, iL Professional 350F/HY, 350A, 400VE-S-3, 400VE-SA-3, 400VE-SL-3.

Позиция 4:

2S исполнение с двумя сенсорными экранами (для покупателя и оператора);

S исполнение с одним сенсорным экраном (для оператора);

SB 1 исполнение с клавиатурой для самообслуживания с 48-ю и 96-ю кнопками;

QS1 исполнение с клавиатурой для быстрого обслуживания с 96-ю кнопками;

SB2 исполнение с двумя клавиатурами для самообслуживания с 48-ю и 96-ю кнопками;

QS2 исполнение с двумя клавиатурами для самообслуживания 96-ю кнопками. Позиция 5:

-OD исполнение с ЖК дисплеем (оранжевая подсветка);

Позиция 6:

V   исполнение с системой визуального распознавания вида товара.

Позиция 7:

Т   принтер для печатания чеков;

Е   принтер для печатания этикеток;

L принтер без кожуха для бумажных лент;

Т-Е принтер для печатания чеков и принтер для печатания этикеток;

T-L принтер для печатания чеков и принтер без кожуха для бумажных лент;

Е-Е два принтера для печатания этикеток.

Позиция 8 (только для модели CS - исполнение для встраивания в рабочее место кассира):

ТМ исполнение настольное

ТЕ исполнение для встраивания в стол кассира

ES исполнение со встроенным сканером

ER исполнение с рольгангом;

ERK исполнение с укороченным рольгангом;

SL, Ма 85,NC 72, NC 75, NC 76, MS или МН - различные варианты исполнения сканеров штрих-кодов.

Позиция 9 (только для модели CS - исполнение для установки в рабочее место кассира):

W, WS, Р, A, SD, AV, WN, IBM - конструктивное исполнение дисплея.

Общий вид весов представлен на рисунках 1-16.

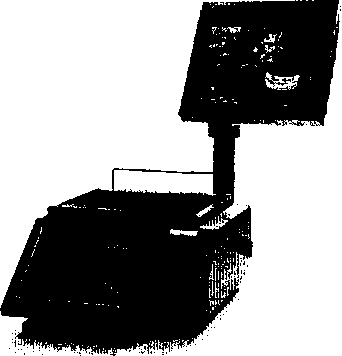

Рисунок 1 - Общий вид весов СЕ 100, СЕ 200, СЕ 500, СЕ 800, СЕ-Н 100, СЕ-Н 200, СЕ-Н 500, СЕ-Н 800

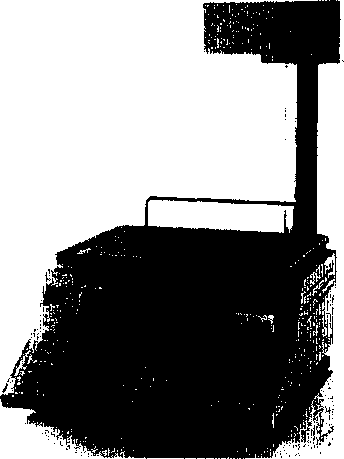

Рисунок 2 - Общий вид весов СЕ II 100, СЕ II 200, СЕ II 500, СЕ II 800

Рисунок 3 - Общий вид весов SC 100, SC 200, SC 500, SC 800, SC-H 100, SC-H 200, SC-H 500, SC-H 800

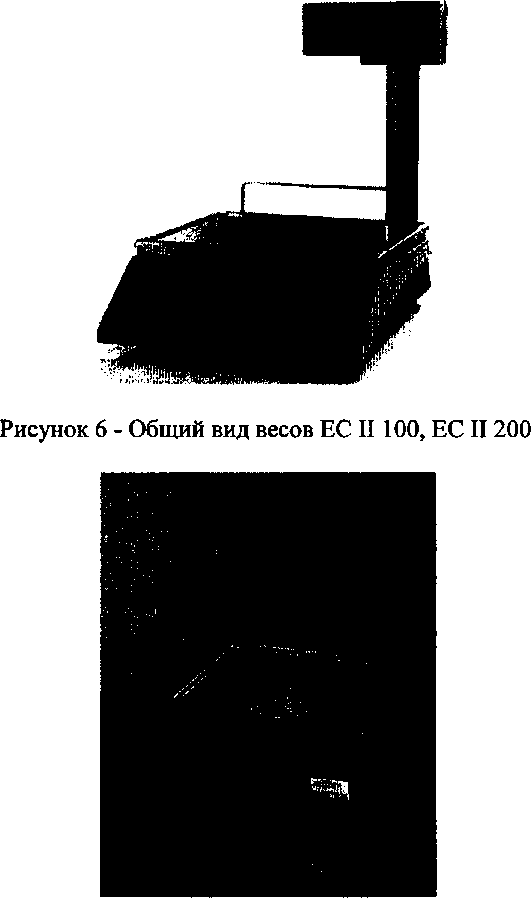

i

fe'(

Рисунок 8 - Общий вид весов ВС II100, ВС II200, ВС II 800

Рисунок 9 - Общий вид весов BS 100, BS 200, BS 500, BS 800

Рисунок 11 - Общий весов КН 100, КН 200, КН 500, КН 800

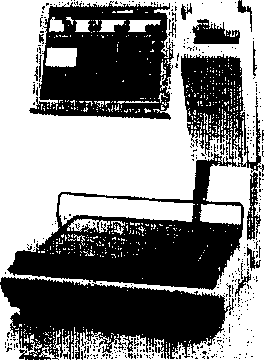

Рисунок 12 - Общий вид весов СЕ 400QS, СЕ 400SB

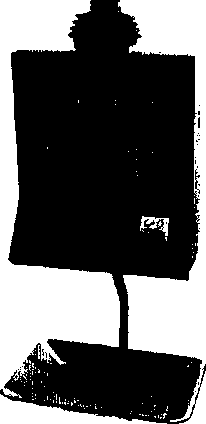

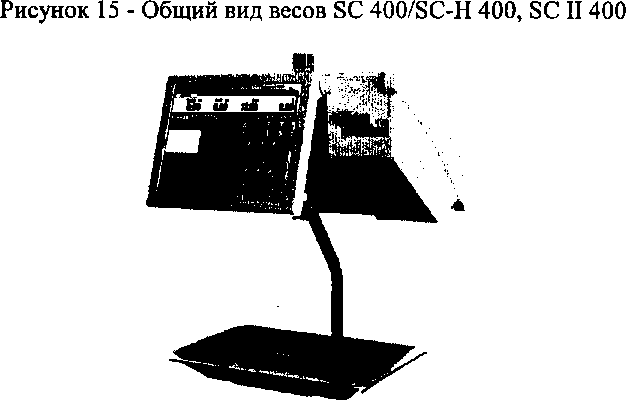

Рисунок 16 - Общий вид весов КН-М 400, КН-Н 400

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на дисплей индикатора. При оснащении индикатора интерфейсами связи значение массы передается на внешние электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары (Т.2.7.4.1);

• - устройство автоматической установки нуля (4.5.6);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - индикация показаний нагруженных весов при невключенном устройстве тарирования и/или устройстве предварительного задания массы тары (Т.5.2.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1)

• - устройство выбора единиц измерений (2.1);

• - устройство переключения грузоприемных устройств (Т.2.7.8);

• - вычисление стоимости.

Обозначение класса точности, значения максимальной нагрузки Мах (или Мах, поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного деления е (или е, поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Пример обозначения весов на маркировочной табличке показан на рисунках 17, 18.

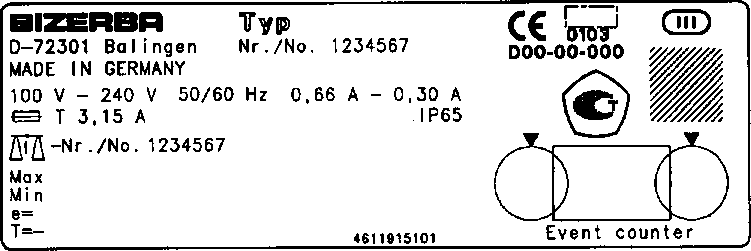

Рисунок 17 - Пример маркировочной таблички весов

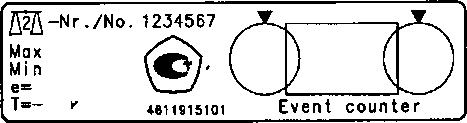

Рисунок 18 - Пример маркировочной таблички ГПУ

Знак поверки наносится на корпус весов рядом с маркировочной табличкой и/или свидетельство о поверке.

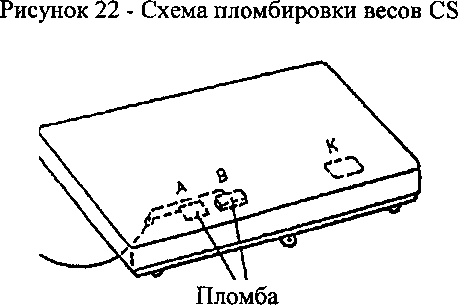

Схема пломбировки весов от несанкционированного доступа приведена на рисунках 19-25.

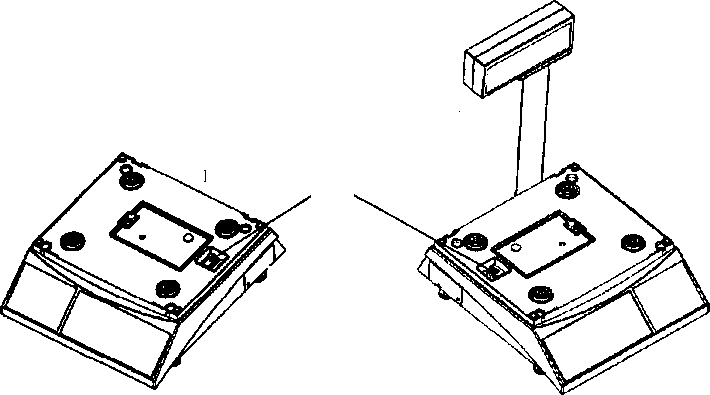

Пломбировка внутренних элементов и переключателя режима настройки и юстировки

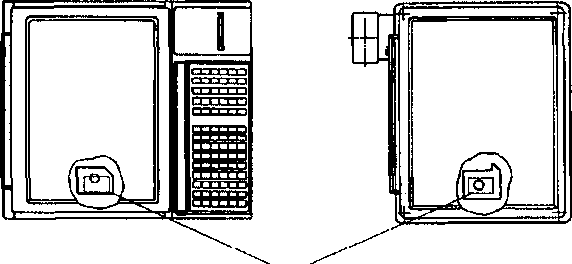

Рисунок 19 - Схема пломбировки весов ВС 100, ВС 200, ВС II 100, ВС II 200, BS (-Н) 100, BS (-Н) 200, СЕ (-Н) 100, СЕ (-Н) 200, SC (-Н) 100, SC (-Н) 200, SC II 100, SC II 200, КН 100, КН 200, ВС 500, ВС 800, ВС II 500, ВС II 800, BS (-Н) 500, BS (-Н) 800, СЕ (-Н) 500, СЕ (-Н) 800, SC (-Н) 500, SC (-Н) 800, SC II 500, SC II 800, КН 500, КН 800

Рисунок 20 - Схема пломбировки весов СЕ 400, СЕ II400, BS 400, BS-H 400, SC 400,

SC-H 400, SC II 400 и КН 400

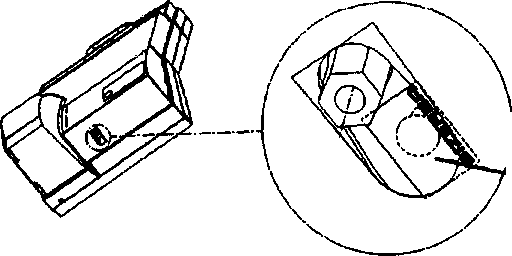

Пломбировка винта, закрывающего доступ к переключателю режима юстировки и настройки

Пломбировка внутренних элементов и переключателя режима настройки и юстировки

Рисунок 21 - Схема пломбировки весов ЕС II100, ЕС II 200

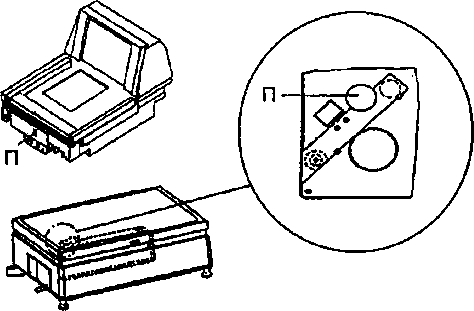

П - место пломбировки ГПУ (переключатель режима юстировки и настройки)

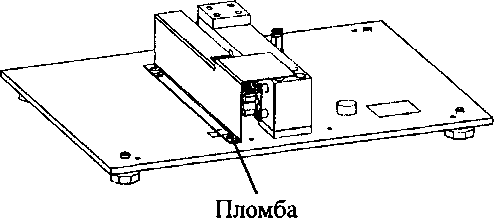

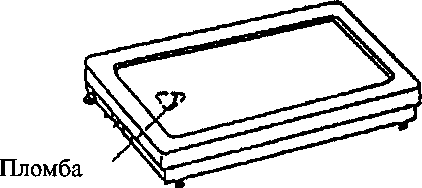

Рисунок 23 - Схема пломбировки дополнительных ГПУ: 18,18А, 18К, iL Professional 150F/HY, 150А

Рисунок 24 - Схема пломбировки дополнительных ГПУ: 150VE-S-3, 150VE-SA-3, 150VE-SL- 3, 200VE-S-3, 200VE-SA-3, 200VE-SL-3, 200VE-W/H/R-3, iL Professional 350F/HY, 350А, 400VE-S-3, 400VE-SA-3, 400VE-SL-3

Программное обеспечение (ПО) весов реализовано аппаратно и является встроенным и полностью метрологически значимым.

Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям п.п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением», приведенным в ГОСТ OIML R 76-1-2011.

Для защиты от непреднамеренных воздействий на ПО (параметры юстировки и настройки) используется переключатель на корпусе весов, доступ к которому пломбируется. Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, расположенную на корпусе весов методом офсетной печати, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки:

- гири, соответствующие классам точности Mj по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус весов рядом с маркировочной табличкой и/или свидетельство о поверке.

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к весам торговым электронным моделей СЕ/СЕ-Н, СЕ II, SC/SC-H, SC II, ЕС, ЕС II, ВС, ВС II, BS, CS, КН ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация «Bizerba SE & Со. KG», Германия.

«Bizerba SE & Со. KG», Германия

Адрес: Wilhelm-Krautstr. 65, 72336 Balingen, Germany

Телефон/факс: +49 7433 12-2453

Web-сайт: bizerba.com

E-mail: russia@bizerba.com

Общество с ограниченной ответственностью «Бицерба Рус» (ООО «Бицерба Рус») ИНН 7718940437

Юридический адрес: 107023 РФ г. Москва, ул. Электрозаводская, д. 27, стр. ЗД Почтовый адрес: 107023 РФ г. Москва, ул. Электрозаводская, д. 27, стр. ЗД Телефон: (499) 270 09 62, факс: (499) 270 09 68

Web-сайт: bizerba.ru

E-mail: russia@bizerba.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437 55 77 / (495) 437 56 66

Web-сайт: vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
